GB/T 23615.2-2012 铝合金建筑型材用辅助材料 第2部分：聚氨酯隔热胶材料

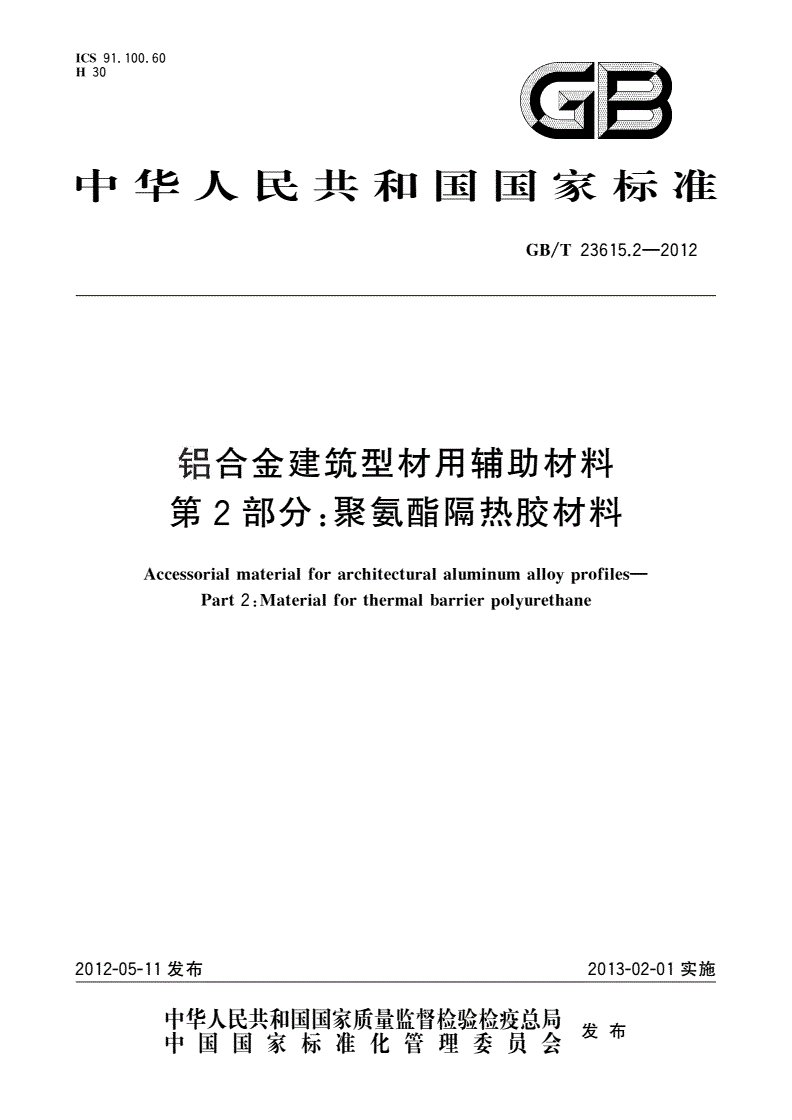

ICS91.100.60

H30

中华人民共和国国家标准

/—

GBT23615.22012

铝合金建筑型材用辅助材料

:

第部分聚氨酯隔热胶材料

2

国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

—

Accessorialmaterialforarchitecturalaluminumallorofiles

yp

:

Part2Materialforthermalbarrierolurethane

py

2012-05-11发布2013-02-01实施

中华人民共和国国家质量监督检验检疫总局

发布

中国国家标准化管理委员会

/—

GBT23615.22012

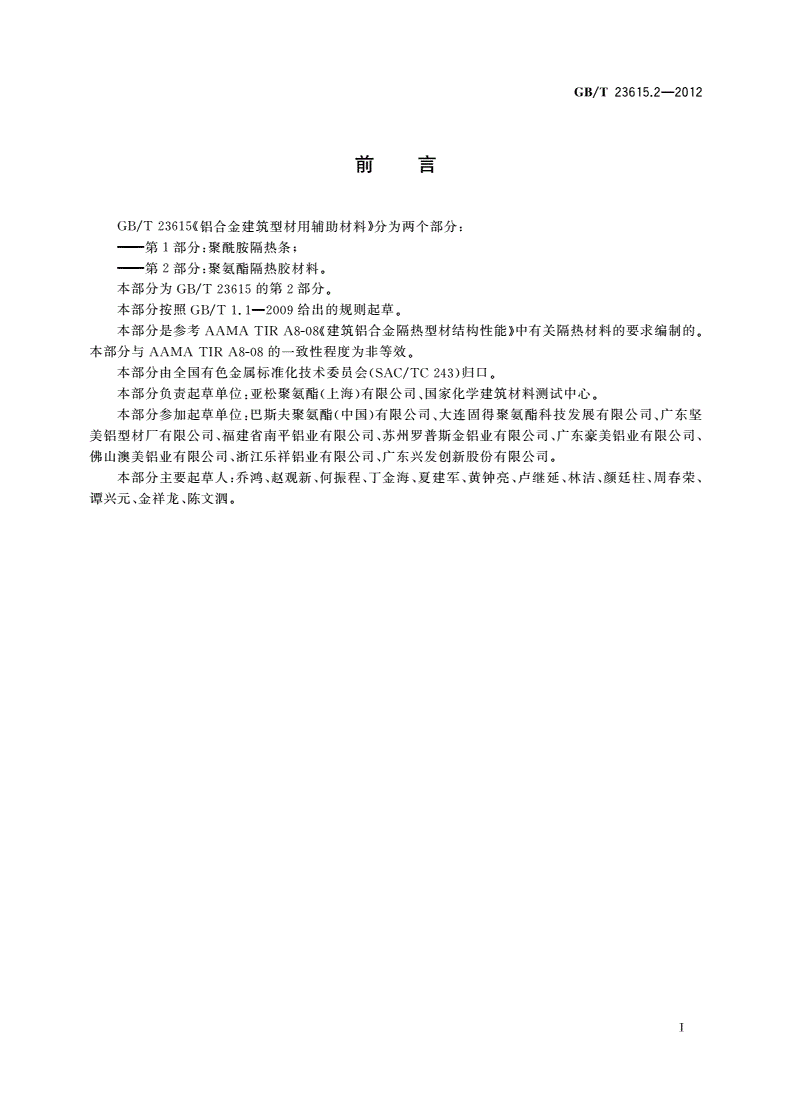

前言

/《》:

GBT23615铝合金建筑型材用辅助材料分为两个部分

———:;

第部分聚酰胺隔热条

1

———:。

第部分聚氨酯隔热胶材料

2

本部分为/的第部分。

GBT236152

本部分按照/—给出的规则起草。

GBT1.12009

《》。

本部分是参考AAMATIRA8-08建筑铝合金隔热型材结构性能中有关隔热材料的要求编制的

本部分与AAMATIRA8-08的一致性程度为非等效。

国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

Ⅰ

/—

GBT23615.22012

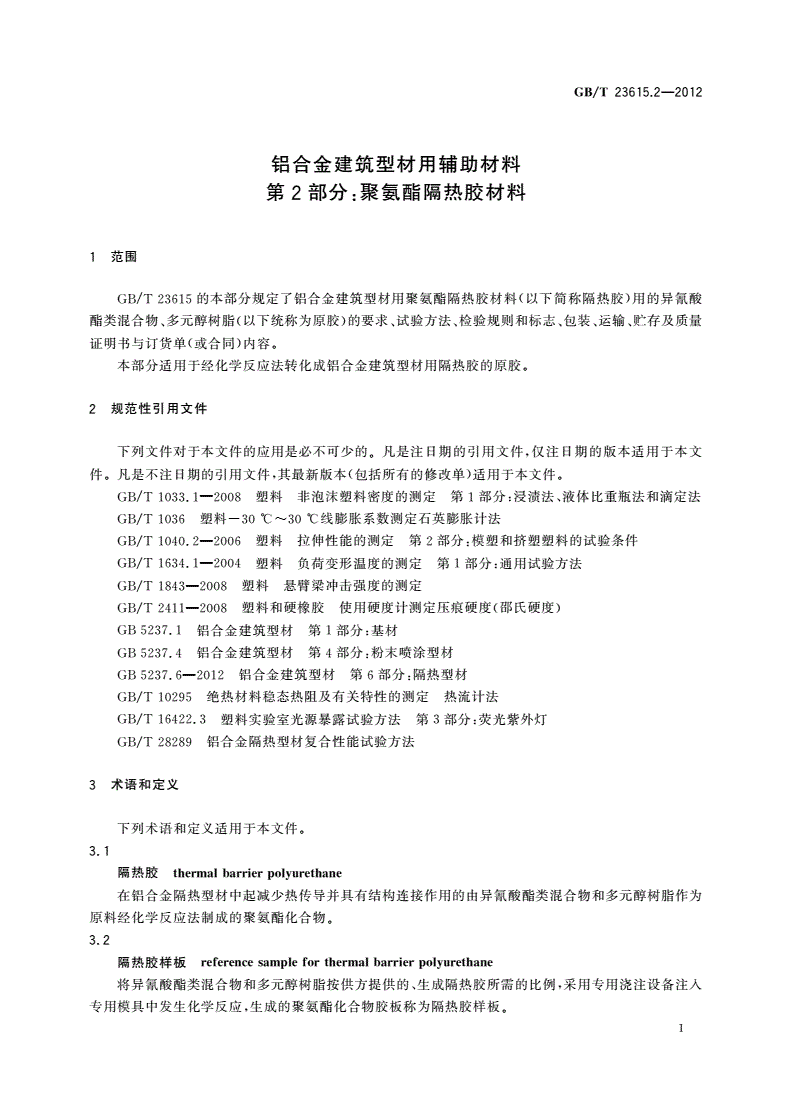

铝合金建筑型材用辅助材料

:

第部分聚氨酯隔热胶材料

2

1范围

/()

GBT23615的本部分规定了铝合金建筑型材用聚氨酯隔热胶材料以下简称隔热胶用的异氰酸

、()、、、、、

酯类混合物多元醇树脂以下统称为原胶的要求试验方法检验规则和标志包装运输贮存及质量

()。

证明书与订货单或合同内容

本部分适用于经化学反应法转化成铝合金建筑型材用隔热胶的原胶。

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

/—:、

塑料非泡沫塑料密度的测定第部分浸渍法液体比重瓶法和滴定法

GBT1033.120081

/塑料线膨胀系数测定石英膨胀计法

GBT1036-30℃~30℃

/—:

塑料拉伸性能的测定第部分模塑和挤塑塑料的试验条件

GBT1040.220062

/—国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页:

塑料负荷变形温度的测定第部分通用试验方法

GBT1634.120041

/—塑料悬臂梁冲击强度的测定

GBT18432008

/—()

塑料和硬橡胶使用硬度计测定压痕硬度邵氏硬度

GBT24112008

:

铝合金建筑型材第部分基材

GB5237.11

:

铝合金建筑型材第部分粉末喷涂型材

GB5237.44

—

:

铝合金建筑型材第部分隔热型材

GB5237.620126

/绝热材料稳态热阻及有关特性的测定热流计法

GBT10295

/:

塑料实验室光源暴露试验方法第部分荧光紫外灯

GBT16422.33

/铝合金隔热型材复合性能试验方法

GBT28289

3术语和定义

下列术语和定义适用于本文件。

3.1

隔热胶thermalbarrierolurethane

py

在铝合金隔热型材中起减少热传导并具有结构连接作用的由异氰酸酯类混合物和多元醇树脂作为

原料经化学反应法制成的聚氨酯化合物。

3.2

隔热胶样板referencesamleforthermalbarrierolurethane

ppy

、,

将异氰酸酯类混合物和多元醇树脂按供方提供的生成隔热胶所需的比例采用专用浇注设备注入

,。

专用模具中发生化学反应生成的聚氨酯化合物胶板称为隔热胶样板

1

/—

GBT23615.22012

3.3

隔热型材标准样品referencesamleforthermalbarrierrofiles

pp

、,

将异氰酸酯类混合物和多元醇树脂按供方提供的生成隔热胶所需的比例采用专用浇注设备注入

、、

表面经色号为RAL9016的聚酯粉末喷涂处理的符合GB5237.4要求的6063-T5铝合金型材的浇注

(—,—

槽口级原胶选择表中所示槽口级原胶选择表

ⅠGB5237.62012C.1BBⅡGB5237.62012C.1

),。

中所示DD槽口中制成的浇注式隔热型材称为隔热型材标准样品

4要求

4.1产品分类

、、、。

原胶类别类别代号成分性能等级见表1

表1

类别类别代号成分性能等级

,

异氰酸酯类混合物I以>50%异氰酸酯为主要成分其余为添加剂

、

Ⅰ级级

Ⅱ

,

多元醇树酯P以>50%多元醇为主要成分其余为添加剂

、

4.2外观质量手动凝固时间

4.2.1外观质量

国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

,、。

以0.5m距离观测原胶应色泽均匀无夹杂

4.2.2手动凝固时间

手动凝固时间应符合表的要求。

2

表2

要求

项目

Ⅰ级原胶Ⅱ级原胶

手动凝固时间/s≤38≤21

4.3隔热胶样板

采用原胶制成的隔热胶样板的性能应符合表的规定。

4.3.13

表3

要求

项目

Ⅰ级原胶制成的隔热胶样板Ⅱ级原胶制成的隔热胶样板

、、

外观质量光滑色泽均匀无杂质

密度/(/cm3)≥1.149

g

负荷变形温度()/75

0.455MPa℃≥60≥

2

/—

GBT23615.22012

()

表续

3

要求

项目

Ⅰ级原胶制成的隔热胶样板Ⅱ级原胶制成的隔热胶样板

导热系数/[/(·)]

WmK≤0.19

悬臂梁缺口冲击强度/(/)

Jm≥72≥75

邵氏硬度()

HD≥65

室温抗拉强度/MPa≥26

断裂应变/%≥20

低温抗拉强度/MPa≥31

室温抗拉强度/MPa≥24

耐紫外线老化性能

悬臂梁缺口冲击强度/

()

200h≥65≥68

(/)

Jm

、,,()

4.3.2需方对高温抗拉强度线膨胀系数有要求时由供需双方协商确定并在订货单或合同中

注明。

4.4固化放热温度

,,()。

需方对固化放热温度有要求时由供需双方协商确定并在订货单或合同中注明

国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

4.5湿性收缩率

,,()。

需方对湿性收缩率有要求时由供需双方协商确定并在订货单或合同中注明

4.6隔热型材标准样品

、、

采用原胶制成的隔热型材标准样品纵向剪切试验横向拉伸试验热循环试验性能应符合表的

4

规定。

表4

试验结果

隔热材料

纵向抗剪特征值横向抗拉特征值

试验项目变形量

//

NmmNmm

平均值

室温低温高温室温低温高温mm
