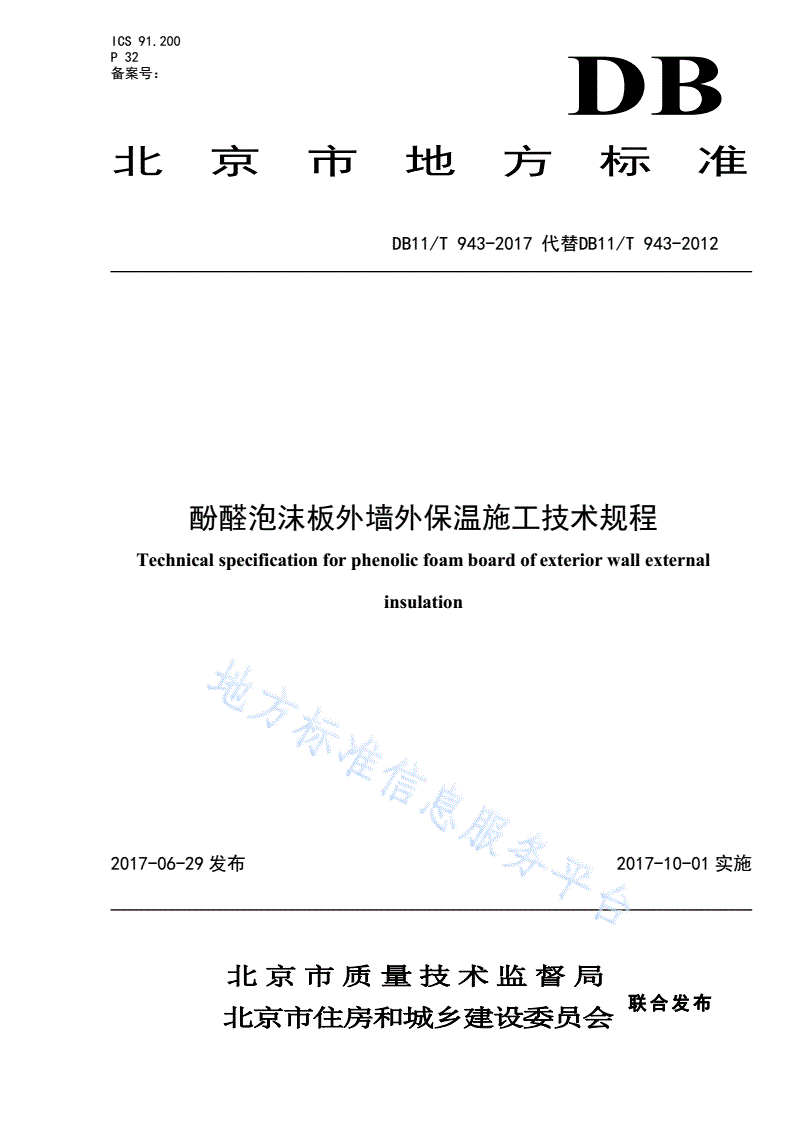

DB11/T 943-2017 酚醛泡沫板外墙外保温施工技术规程

ICS91.200

P32

备案号：

北京市地方标准

DB11/T943-2017代替DB11/T943-2012

酚醛泡沫板外墙外保温施工技术规程

Technicalspecificationforphenolicfoamboardofexteriorwallexternal

insulation

2017-06-29发布2017-10-01实施

北京市质量技术监督局

联合发布

北京市住房和城乡建设委员会

DB11/T943—2017

北京市地方标准

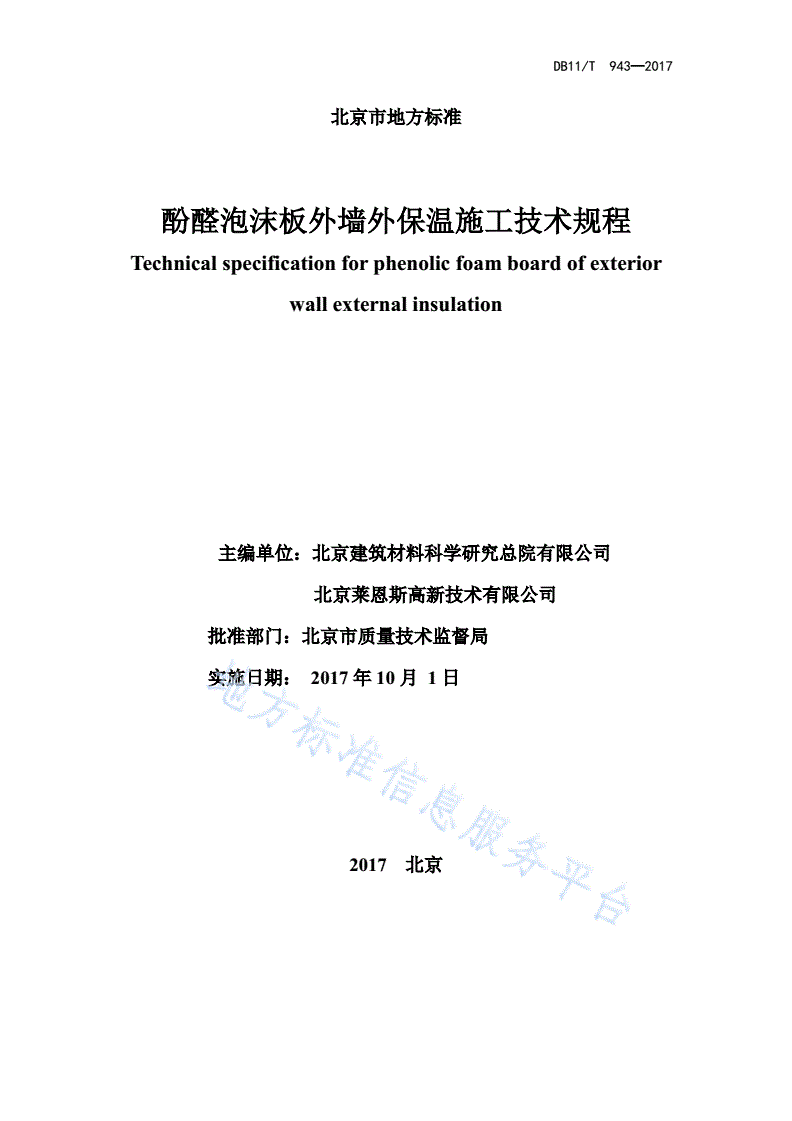

酚醛泡沫板外墙外保温施工技术规程

Technicalspecificationforphenolicfoamboardofexterior

wallexternalinsulation

主编单位：北京建筑材料科学研究总院有限公司

北京莱恩斯高新技术有限公司

批准部门：北京市质量技术监督局

实施日期：2017年10月1日

2017北京

DB11/T943—2017

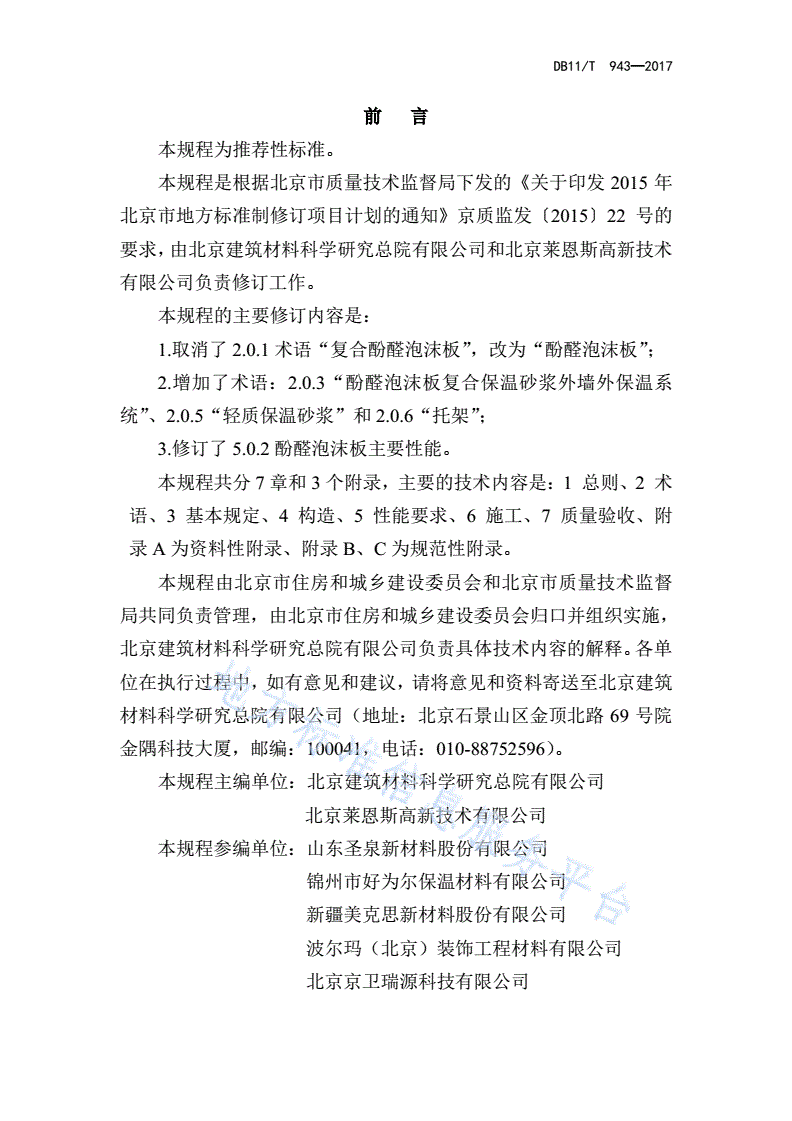

前言

本规程为推荐性标准。

本规程是根据北京市质量技术监督局下发的《关于印发2015年

北京市地方标准制修订项目计划的通知》京质监发〔2015〕22号的

要求，由北京建筑材料科学研究总院有限公司和北京莱恩斯高新技术

有限公司负责修订工作。

本规程的主要修订内容是：

1.取消了2.0.1术语“复合酚醛泡沫板”，改为“酚醛泡沫板”；

2.增加了术语：2.0.3“酚醛泡沫板复合保温砂浆外墙外保温系

统”、2.0.5“轻质保温砂浆”和2.0.6“托架”；

3.修订了5.0.2酚醛泡沫板主要性能。

本规程共分7章和3个附录，主要的技术内容是：1总则、2术

语、3基本规定、4构造、5性能要求、6施工、7质量验收、附

录A为资料性附录、附录B、C为规范性附录。

本规程由北京市住房和城乡建设委员会和北京市质量技术监督

局共同负责管理，由北京市住房和城乡建设委员会归口并组织实施，

北京建筑材料科学研究总院有限公司负责具体技术内容的解释。各单

位在执行过程中，如有意见和建议，请将意见和资料寄送至北京建筑

材料科学研究总院有限公司（地址：北京石景山区金顶北路69号院

金隅科技大厦，邮编：100041，电话：010-88752596）。

本规程主编单位：北京建筑材料科学研究总院有限公司

北京莱恩斯高新技术有限公司

本规程参编单位：山东圣泉新材料股份有限公司

锦州市好为尔保温材料有限公司

新疆美克思新材料股份有限公司

波尔玛（北京）装饰工程材料有限公司

北京京卫瑞源科技有限公司

DB11/T943—2017

北京索利特新型建筑材料有限公司

三维兴亚新型建筑材料（北京）有限公司

北京化工大学

廊坊民安建材有限公司

濮阳蔚林化工股份有限公司

滕州市华海新型保温材料有限公司

北京京东广兴建材有限公司

北京市建筑工程研究院有限责任公司

德州中立新能源有限公司

保定温特新能源有限公司

江苏瑞鸿新型墙体保温材料有限公司

北京建筑材料检验研究院有限公司

中国绝热节能材料协会

本规程主要起草人员：路国忠孙垂海丁秀娟郑学松

朱佑平张壮李明亮孙金利

周丽娟康镪杨升辉毕爱军

邓刚陈晓农高佩良杨庆发

刘洪瑞李月英孙国洲张洋

钟东南张士表贺奎单成敏

李立军刘永才魏新三孔祥荣

张德信冯秀艳

DB11/T943—2017

目次

1总则.....................................................................................................................1

2术语.....................................................................................................................2

3基本规定.................................................................................................................4

4构造.....................................................................................................................5

5性能要求.................................................................................................................7

6施工...................................................................................................................11

6.1一般规定........................................................................................................11

6.2施工准备........................................................................................................11

6.3施工流程........................................................................................................11

6.4施工要点........................................................................................................12

7质量验收...............................................................................................................16

7.1一般规定........................................................................................................16

7.2主控项目........................................................................................................16

7.3一般项目........................................................................................................17

附录A主要节点做法示意......................................................................................19

附录B外墙外保温工程质量验收记录..................................................................22

附录C材料现场复验项目.....................................................................................23

本规程用词说明.........................................................................................................24

引用标准名录.............................................................................................................25

条文说明.....................................................................................................................26

DB11/T943—2017

Contents

1Generalprovisions....................................................................................................1

2Terms..........................................................................................................................2

3Basicrequirements....................................................................................................4

4Structures...................................................................................................................5

5Performancerequirements....................................................................................7

6Construction............................................................................................................11

6.1Generalprovisions..........................................................................................11

6.2Constructionpreparation.................................................................................11

6.3Constructionprocess.......................................................................................11

6.4Constructionpoints.........................................................................................12

7ProjectAcceptance..................................................................................................16

7.1Generalprovisions..........................................................................................16

7.2Dominantitem................................................................................................16

7.3Generalitem....................................................................................................17

AppendixASchematicdiagramofthemainnodes................................................19

AppendixBExteriorinsulationqualityinspectionrecords..................................22

AppendixCSitereinspectofmaterials....................................................................23

Explanationofwordinginthisstandard.................................................................24

Listofnormativestandard........................................................................................25

Clauseexplanation.....................................................................................................26

DB11/T943—2017

1总则

1.0.1为贯彻国家及北京市建筑节能政策，规范酚醛泡沫板外墙外保温工程的施

工要求和质量验收，保证工程质量，制定本规程。

1.0.2本规程适用于北京市行政区域内新建、改建和扩建以及既有建筑节能改造

的工业与民用建筑中以混凝土、砌体为基层墙体的酚醛泡沫板外墙外保温工程的

施工和验收。

1.0.3酚醛泡沫板外墙外保温工程的施工和验收除应符合本规程的规定外，尚应

符合国家、行业及北京市现行有关标准的规定。

1

DB11/T943—2017

2术语

2.0.1酚醛泡沫板

Phenolicfoamboard

以改性酚醛树脂、发泡剂、固化剂和其他助剂反应所得到的热固性硬质板材

为芯材，在工厂制成的、双面带有界面层的保温板材。

2.0.2酚醛泡沫板薄抹灰外墙外保温系统

Externalthermalinsulationsystembasedoncompositephenolicfoamboard

置于建筑物外墙外侧，与基层墙体采用以粘为主、以锚为辅方式固定的保温

系统。系统是由胶粘剂、酚醛泡沫板、抹面胶浆、玻纤网、锚栓及饰面材料等组

成的构造总称，系统还包括必要时采用的护角、托架等配件以及防火构造措施，

简称酚醛泡沫板薄抹灰外保温系统。

2.0.3酚醛泡沫板复合保温砂浆外墙外保温系统

Externalthermalinsulationsystembasedoncompositephenolicfoamboard

withcompositeinsulationmortar

置于建筑物外墙外侧，与基层墙体采用以粘为主、以锚为辅方式固定的保温

系统。系统是由胶粘剂、酚醛泡沫板、锚栓、轻质保温砂浆、抹面胶浆、玻纤网

及饰面材料等组成的构造总称，系统还包括必要时采用的护角、托架等配件以及

防火构造措施，简称酚醛泡沫板复合外保温系统。

2.0.4酚醛泡沫板外墙外保温工程

Externalthermalinsulationconstructionbasedoncompositephenolicfoam

board

将酚醛泡沫板薄抹灰外保温系统或酚醛泡沫板复合外保温系统通过组合、组

装、施工和安装固定在外墙外表面上的过程及所形成的建筑物实体。

2.0.5轻质保温砂浆

Lightthermalinsulationmortar

以无机轻集料或有机轻集料为保温骨料，以水泥或其他无机胶凝材料为

主要胶结料，并掺加聚合物等添加剂而制成的建筑保温预拌砂浆，包括无机

2

DB11/T943—2017

轻集料保温砂浆和胶粉聚苯颗粒浆料。

2.0.6托架

Bracket

具有防锈功能金属“L”型构件，由凸缘锚栓或膨胀螺栓固定于基层墙体的

起始位置和设计要求的部位，在施工过程中起到支撑酚醛泡沫板作用。

3

DB11/T943—2017

3基本规定

3.0.1酚醛泡沫板外墙外保温工程应符合国家现行标准《民用建筑热工设计规范》

GB50176、《居住建筑节能设计标准》DB11/T891和《公共建筑节能设计标准》

DB11/687的有关规定。

3.0.2酚醛泡沫板外墙外保温工程防火安全应符合现行《建筑设计防火规范》GB

50016的有关规定。

3.0.3外保温系统材料应配套采购与供应，其性能应满足本规程及相关标准的规

定。所有组成材料应彼此相容。

3.0.4建筑物首层墙面和易受碰撞部位应采用双层玻纤网加强型做法。

3.0.5酚醛泡沫板与基层墙体应采用以粘为主、以锚为辅的连结方式，粘结面积

率不应小于50%。

3.0.6用于既有建筑节能改造的酚醛泡沫板必须用不燃材料进行六面包覆，防火

性能应满足北京市相关规定，施工时切割断面应用不燃材料进行处理。

3.0.7工程有关检测数据的判定，应按现行国家标准《数值修约规则与极限数值

的表示和判定》GB/T8170中规定的修约值比较法执行。

4

DB11/T943—2017

4构造

4.0.1酚醛泡沫板薄抹灰外保温系统基本构造见表4.0.1。

表4.0.1酚醛泡沫板薄抹灰外保温系统基本构造

基本构造构造示意

抹面层

辅底增面饰

基粘保助层强层面

层结温联材层

墙层层结料

体件

①②③④⑤⑥⑦⑧

混胶酚锚抹玻抹柔性

凝醛栓面面耐水

粘纤

土泡胶胶腻子

墙剂沫浆网浆+涂

、板料（或

各饰面

种砂浆）

砌饰面

体材料

墙

5

DB11/T943—2017

4.0.2酚醛泡沫板复合外保温系统基本构造见表4.0.2。

表4.0.2酚醛泡沫板复合外保温系统基本构造

基本构造构造示意

抹面层

辅

基粘保助轻质底增面饰

层结温联保温层强层面

墙层层结砂浆材层

体件层料

①②③④⑤⑥⑦⑧⑨

混胶酚锚无机抹玻抹柔性

凝醛栓轻集面纤面耐水

粘

土泡料保胶网胶腻子

墙剂沫温砂浆浆+涂

、板浆或料

各胶粉（或

种聚苯饰面

砌颗粒砂

体保温浆）

墙浆料饰面

材料

6

DB11/T943—2017

5性能要求

5.0.1酚醛泡沫板薄抹灰外保温系统和酚醛泡沫板复合外保温系统性能应符合表

5.0.1的要求。

表5.0.1酚醛泡沫板薄抹灰外保温系统和酚醛泡沫板复合外保温系统性能

项目指标

无可见裂缝，无粉化、空鼓、起

外观质量

泡、剥落现象

耐候性

系统拉伸粘结强度①，MPa≥0.10

普通型≥3

抗冲击强度，J

加强型≥10

水蒸汽湿流密度，g/(m2·h)
