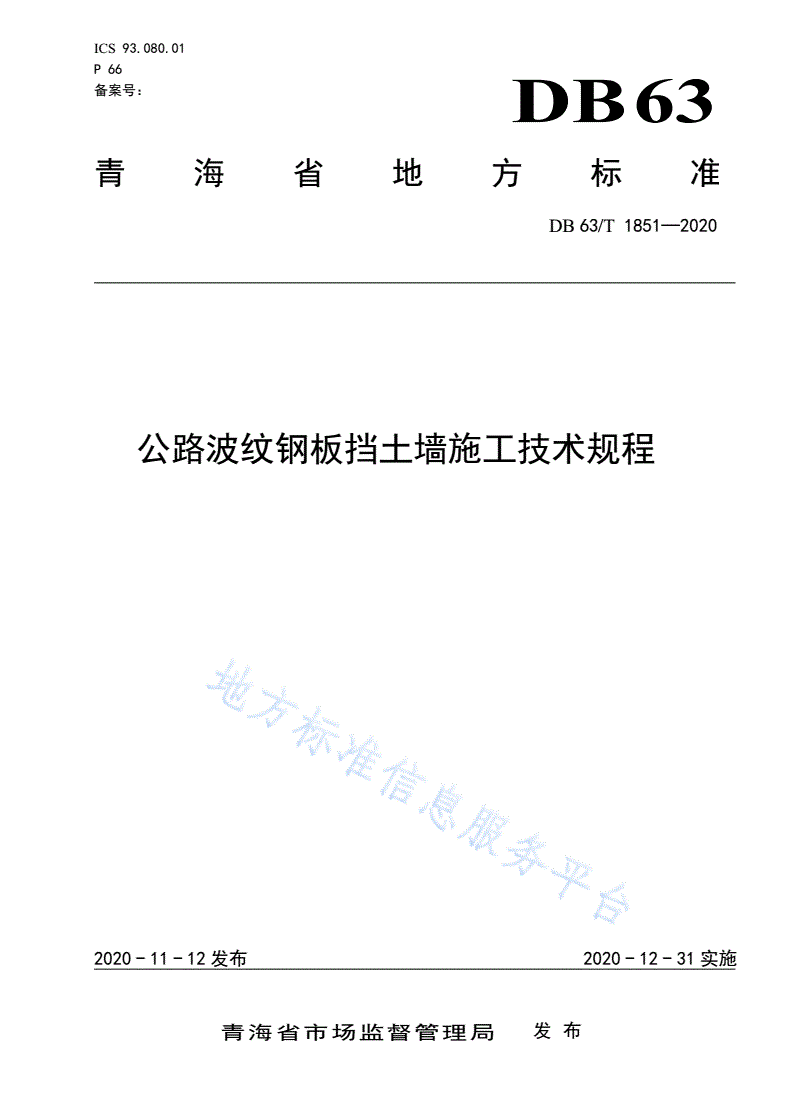

DB63/T 1851-2020 公路波纹钢板挡土墙施工技术规程

ICS93.080.01

P66

备案号：DB63

青海省地方标准

DB63/T1851—2020

公路波纹钢板挡土墙施工技术规程

2020-11-12发布2020-12-31实施

青海省市场监督管理局发布

DB63/T1851—2020

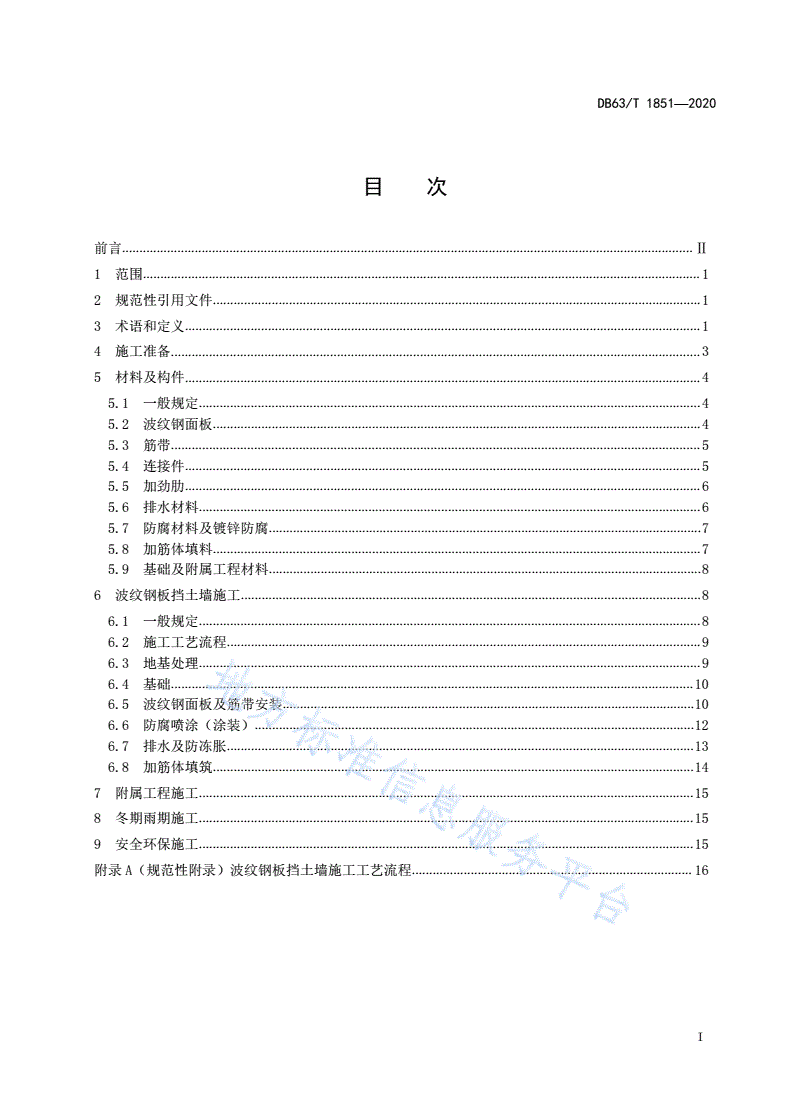

目  次

前言.....................................................................................................................................................................Ⅱ

1范围.................................................................................................................................................................1

2规范性引用文件.............................................................................................................................................1

3术语和定义.....................................................................................................................................................1

4施工准备.........................................................................................................................................................3

5材料及构件.....................................................................................................................................................4

5.1一般规定.................................................................................................................................................4

5.2波纹钢面板.............................................................................................................................................4

5.3筋带.........................................................................................................................................................5

5.4连接件.....................................................................................................................................................5

5.5加劲肋.....................................................................................................................................................6

5.6排水材料.................................................................................................................................................6

5.7防腐材料及镀锌防腐.............................................................................................................................7

5.8加筋体填料.............................................................................................................................................7

5.9基础及附属工程材料.............................................................................................................................8

6波纹钢板挡土墙施工.....................................................................................................................................8

6.1一般规定.................................................................................................................................................8

6.2施工工艺流程.........................................................................................................................................9

6.3地基处理.................................................................................................................................................9

6.4基础.......................................................................................................................................................10

6.5波纹钢面板及筋带安装.......................................................................................................................10

6.6防腐喷涂（涂装）...............................................................................................................................12

6.7排水及防冻胀.......................................................................................................................................13

6.8加筋体填筑...........................................................................................................................................14

7附属工程施工...............................................................................................................................................15

8冬期雨期施工...............................................................................................................................................15

9安全环保施工...............................................................................................................................................15

附录A（规范性附录）波纹钢板挡土墙施工工艺流程.................................................................................16

I

DB63/T1851—2020

前  言

本标准按照GB/T1.1―2020给出的规则编写。

本标准由青海省交通运输标准化专业技术委员会提出。

本标准由青海省交通运输厅归口。

本标准起草单位：正平路桥建设股份有限公司、青海地方铁路建设投资有限公司、青海省公路建设

管理局、青海路拓工程设施制造集团有限公司、海东正平管廊设施制造有限公司。

本标准起草人：李元庆、祝存芳、杨永强、宋方华、孙海秀、张虎发、彭有宏、董金梅、韩昌花、

韩馨、严晓红、马海明、张绪军、邱忠、贺昌、袁晓伟、马健、史雪琛、党永祥、苏凡、

韩成良。

本标准由青海省交通运输厅监督实施。

II

DB63/T1851—2020

公路波纹钢板挡土墙施工技术规程

1范围

本标准规定了公路波纹钢板挡土墙工程施工准备、材料及构件、波纹钢板挡土墙施工（地基处理、

基础、面板和筋带安装、防腐喷涂、排水及防冻、加筋体填筑）、冬期雨期施工、安全环保施工等技术

要求。

本标准适用于新建和改（扩）建各等级公路的波纹钢板挡土墙工程施工，其他工程的波纹钢板挡土

墙工程施工可参照使用。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T1230钢结构用高强度垫圈

GB/T6725冷弯型钢通用技术要求

GB/T26528防水用弹性体(SBS)改性沥青

GB/T27806环氧沥青防腐涂料

GB/T34567冷弯波纹钢管

GB50205钢结构工程施工质量验收标准

JT/T514公路土工合成材料有纺土工织物

JT/T667公路土工合成材料无纺土工织物

JT/T722公路桥梁钢结构防腐涂装技术条件

JTGF80/1公路工程质量检验评定标准第一册土建工程

JTG/T3610公路路基施工技术规范

3术语和定义

下列术语和定义适用于本标准。

3.1

波纹钢板挡土墙

由填料、在填料中布置筋带和筋带连接于波纹钢面板三部分组成的加筋土体以承受土体侧压力的挡

土墙。

3.2

波纹钢板

采用符合规定要求厚度和性能的热轧钢板为板材，按照规定的尺寸和波形参数轧制及冷弯成型、增

1

DB63/T1851—2020

加其结构刚度的一种波纹板状材料。

3.3

波纹钢面板

立置于基础或地基之上一面靠加筋体外侧并与筋带（拉筋）连接、一面外露挡住加筋土体的的波纹

钢板。

3.4

波距

波纹钢板相邻两个波峰或波谷之间的距离。

3.5

波高或波深

波纹钢板波峰与波谷之间的垂直距离。

3.6

波形（波纹参数）

波纹钢板的波距、波高或波深及波峰和波谷处的圆弧半径。

3.7

壁厚

波纹钢板的厚度不大于12mm(不含镀锌层等防腐层)。

3.8

筋带或拉筋带

连接于波纹钢面板平铺于压实土层中具有抗拉性能并发挥补强作用的钢塑复合带状材料或扁钢带

状材料。

3.9

螺栓连接副

用于波纹钢面板搭接连接和筋带与波纹钢面板连接的螺栓组合件（通常为高强度螺栓的标准套装件，

一套螺栓连接副包含一个螺栓、一个螺母及两个垫圈）。

3.10

不等边槽钢

截面为凹槽形、边宽为长边和短边的长条钢材。

3.11

加筋体

2

DB63/T1851—2020

在压实土层（土体）中加入筋带（拉筋带），利用筋带与压实土层之间的摩擦作用，改善土体的变

形条件和提高土体的工程特性，从而达到稳定土体的目的。

3.12

地基处理

为提高地基强度或承载力，改善其变形性质或渗透性质而采取的工程措施。

3.13

加筋体填料

与筋带相互作用的压实土层（土体）填料。

3.14

非冻胀性填料

波纹钢面板背后一定宽度范围内的加筋体填料中，含泥量和粒径小于0.075mm的土粒质量不大于总

质量5%的粗粒土。

3.15

防腐喷涂（涂装）

采用耐蚀性涂料喷涂（涂装）于波纹钢面板等镀锌层面上，达到或延长其使用寿命的措施。

4施工准备

4.1工程开工前，应根据设计施工图对波纹钢板挡土墙所处的地形、地质、水文、地面标高、平面位

置及桩号等进行现场复查和施工环境调查。

4.2施工单位应组织研究制定施工技术可行、安全环保、经济合理的实施性施工组织设计或专项工程

施工技术方案。对于施工技术较为复杂、施工难度较大等，应进行施工技术方案比选并确定最优方案。

4.3应结合工程规模、现场条件，以确保工程质量及工期、安全生产、环境保护、冻土保护等为主要

控制要素，合理规划施工平面布置，完善满足正常施工需求的临建设施等。

4.4对不同品种、规格或型号、用途的材料及构件，应分类标识并妥善安全存放。对需防变形、防磨

损、防水防潮、防污染的材料、构件等，应有其相应的保护措施。

4.5施工机械设备的工作性能或技术性能、安全性能、功率、最大负荷、配备数量与匹配性等，应满

足安装技术、工程质量、安全作业、施工作业环境条件和施工进度计划等要求，并应在施工前进行检查

及验收合格。生产工（器）具、辅助材料等，应匹配、且满足施工技术条件等要求。

4.6工地试验室、试验检测仪器和试验检测人员、测量仪器应能满足施工需求，试验检测仪器和测量

仪器应通过国家法定计量检定机构检定合格。

4.7波纹钢板挡土墙施工测量、试验和试验段以及其他相关施工准备等，应符合JTG/T3610的有关规

定。

5材料及构件

5.1一般规定

3

DB63/T1851—2020

5.1.1波纹钢板挡土墙主体结构的材料、构件、现场防腐涂装材料、基础材料、回填材料、附属工程

材料等，有关规格或型号、性能、质量技术指标等，应符合设计规定要求。

5.1.2当设计对有关材料或构件的性能、质量指标等未作详细规定时，应符合本标准的规定要求。

5.1.3波纹钢面板、钢带、螺栓连接副、槽钢、角钢、波纹钢渗滤管等，均应按本标准的规定在出厂

前进行镀锌防腐处理。

5.1.4对主体结构的外购材料、构件（如波纹钢面板、筋带、螺栓连接副、角钢、槽钢、波纹钢渗滤

管、防腐喷涂材料等），应有随货同行到场的有效出厂检验合格证、检验报告等质量证明文件。

5.1.5对所使用的材料、构件等进场时，应按检验批次对其品种、规格或型号、性能、质量指标等进

行检验合格。检验频率应符合相关现行国家标准、行业标准及与本标准相关联的质量检验标准。未经检

查验收合格的材料、构件等不得用于波纹钢板挡土墙工程。

5.2波纹钢面板

5.2.1波纹钢面板质量应符合下列规定：

a)波纹钢面板质量应按同一波形、同一螺栓孔径的板件数量的5%抽查，且不少于3件；

b)几何尺寸（长度、宽度、壁厚）、波纹参数（波距、波高或波深）应符合设计要求，允许偏差

应符合表1的规定；

c)波纹钢面板与筋带连接螺栓的孔径、孔距应符合设计要求，允许偏差应符合表1的规定。螺栓

孔的孔径、孔距抽查及频率与波纹钢面板同步进行；

d)波纹钢面板不得有折弯、坑槽、变形和不符合设计的弯曲，波峰不得有塌陷变形等缺陷，切边

应平直、无明显锯齿状。

表1波纹钢面板几何尺寸、波纹参数、螺栓孔允许偏差

检查项目规定值或允许偏差%检查方法和频率

壁厚/mm不小于设计值测厚仪：抽查的每片板长边、短边壁厚各测1处

单板长度/%±1钢尺量：抽查的每片板长1处

单板宽度/%±1钢尺量：抽查的每片板宽1处

波距/mm±3卡尺量：抽查的每片板波距测2处

波高或波深/mm±3卡尺量：抽查的每片板波高测2处

波纹钢面板两对角线差/mm≤0.7%最大对角线长钢尺量：抽查的每片板测2对角线

螺栓孔径，内径规测量：抽查的每片板测5%螺栓孔，且不

3

不大于螺栓公称直径/mm少于5个螺栓孔

钢尺量：抽检的每片板测
