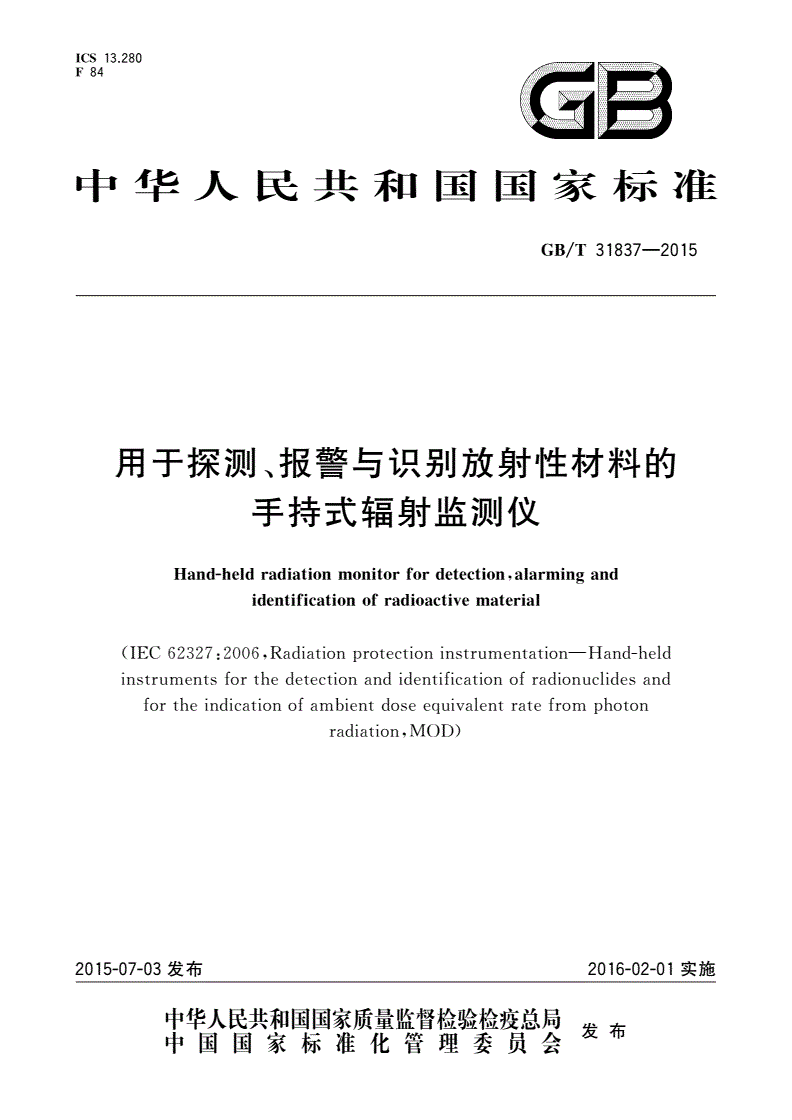

GB/T 31837-2015 用于探测、报警与识别放射性材料的手持式辐射监测仪

ICS13.280

F84

中华人民共和国国家标准

/—

GBT318372015

、

用于探测报警与识别放射性材料的

手持式辐射监测仪

国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

,

Hand-heldradiationmonitorfordetectionalarminand

g

identificationofradioactivematerial

(:,—

IEC623272006RadiationrotectioninstrumentationHand-held

p

instrumentsforthedetectionandidentificationofradionuclidesand

fortheindicationofambientdoseeuivalentratefromhoton

qp

,)

radiationMOD

2015-07-03发布2016-02-01实施

中华人民共和国国家质量监督检验检疫总局

发布

中国国家标准化管理委员会

/—

GBT318372015

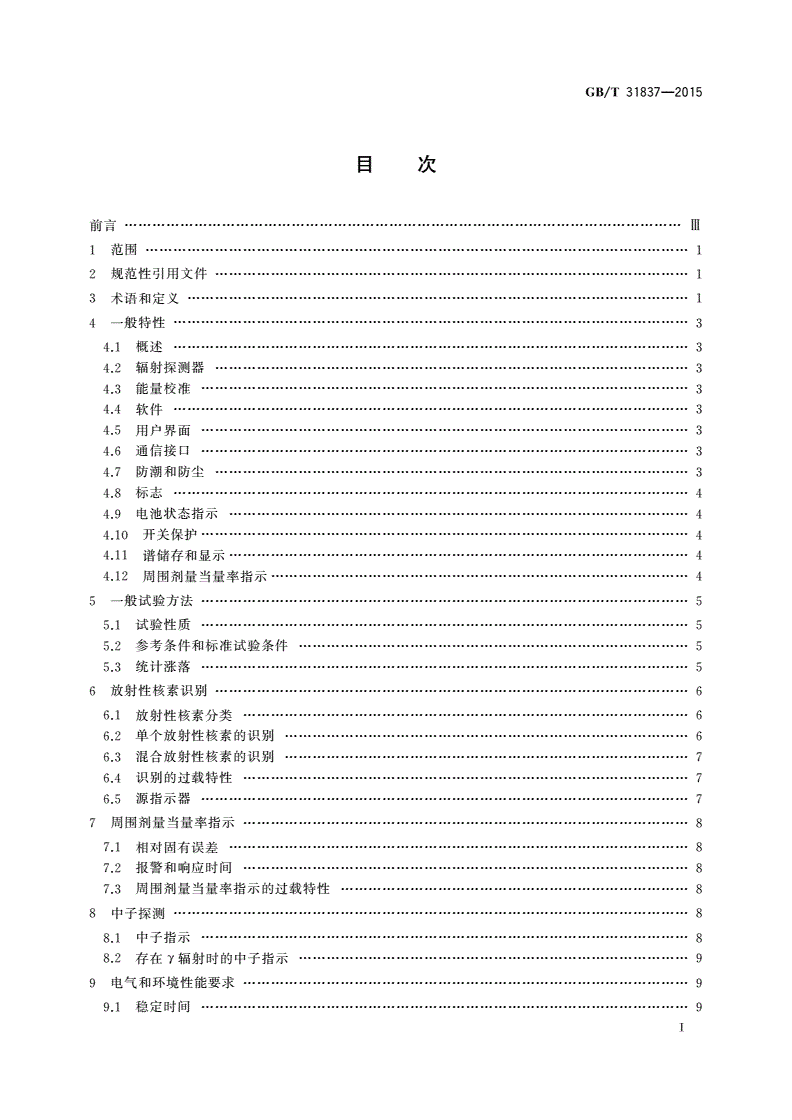

目次

前言…………………………Ⅲ

1范围………………………1

2规范性引用文件…………………………1

3术语和定义………………1

4一般特性…………………3

4.1概述…………………3

4.2辐射探测器…………………………3

4.3能量校准……………3

4.4软件…………………3

4.5用户界面……………3

4.6通信接口……………3

4.7防潮和防尘…………………………3

4.8标志…………………4

4.9电池状态指示………………………4

4.10开关保护……………4

谱储存和显示………………………

4.11国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页4

4.12周围剂量当量率指示………………4

5一般试验方法……………5

5.1试验性质……………5

5.2参考条件和标准试验条件…………5

5.3统计涨落……………5

6放射性核素识别…………………………6

6.1放射性核素分类……………………6

6.2单个放射性核素的识别……………6

6.3混合放射性核素的识别……………7

6.4识别的过载特性……………………7

6.5源指示器……………7

7周围剂量当量率指示……………………8

7.1相对固有误差………………………8

7.2报警和响应时间……………………8

7.3周围剂量当量率指示的过载特性…………………8

8中子探测…………………8

8.1中子指示……………8

8.2存在辐射时的中子指示…………

γ9

9电气和环境性能要求……………………9

9.1稳定时间……………9

Ⅰ

/—

GBT318372015

—…………………………

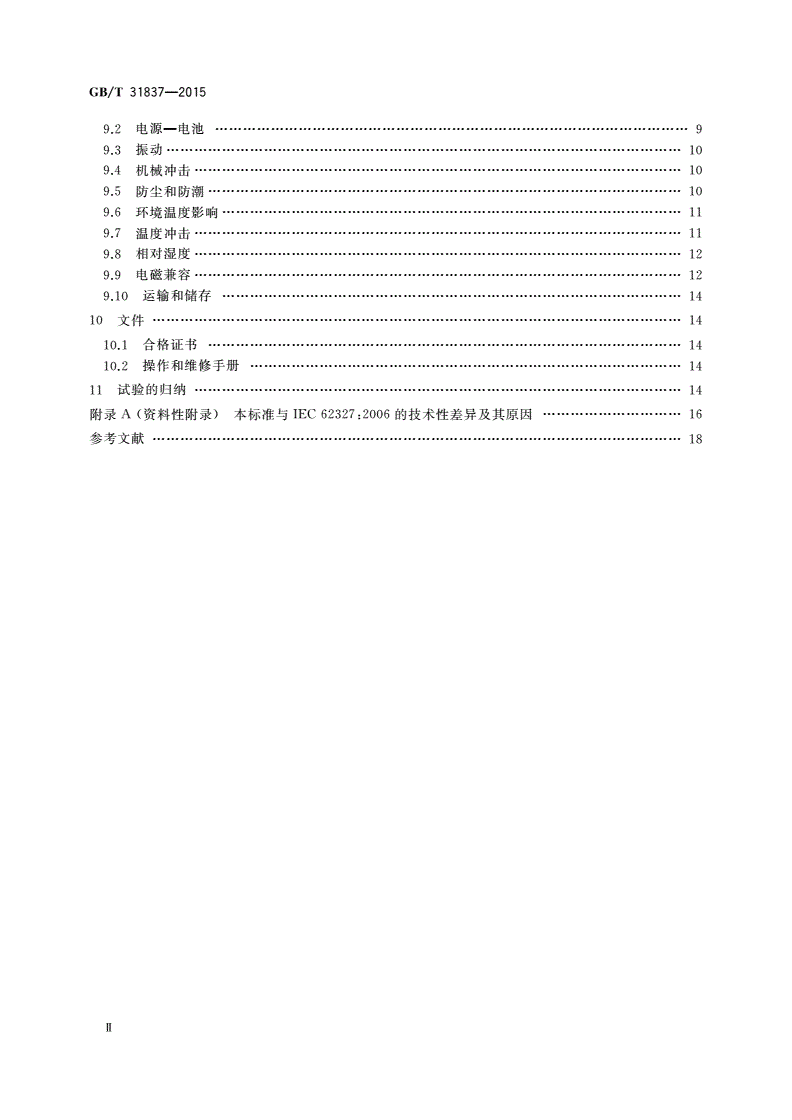

9.2电源电池9

9.3振动…………………10

9.4机械冲击……………10

9.5防尘和防潮…………………………10

9.6环境温度影响………………………11

9.7温度冲击……………11

9.8相对湿度……………12

9.9电磁兼容……………12

9.10运输和储存………………………14

10文件……………………14

10.1合格证书…………………………14

10.2操作和维修手册…………………14

11试验的归纳……………14

():…………

附录A资料性附录本标准与IEC623272006的技术性差异及其原因16

参考文献……………………18

国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

Ⅱ

/—

GBT318372015

前言

本标准按照/—给出的规则起草。

GBT1.12009

本标准使用重新起草法修改采用:《辐射防护仪器用于探测与识别放射性核素和

IEC623272006

指示光子辐射周围剂量当量率的手持式监测仪》。

:,

本标准与相比存在技术性差异附录中给出了相应技术性差异及其原因的一

IEC623272006A

览表。

(/)。

本标准由全国核仪器仪表标准化技术委员会SACTC30归口

:。

本标准起草单位中国人民解放军防化研究院第二研究所

:、、、、、、。

本标准主要起草人肖无云梁卫平李京伦王善强艾宪芸史志兰马新华

国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

Ⅲ

/—

GBT318372015

、

用于探测报警与识别放射性材料的

手持式辐射监测仪

1范围

、(),

本标准规定了用于探测报警与识别放射性材料的手持式监测仪谱仪的要求特别是对探测

γ

、、、。、

器多道分析器识别软件放射性核素库和监测仪显示的要求另外还规定了一般特性一般试验方

、、、。

法辐射特性以及电气特性机械特性安全特性和环境特性

()

本标准还可为选择合适的放射性核素库其中包括在边境口岸频繁探测到的放射性材料提供

指导。

。

本标准适用于探测和识别放射性核素并能指示辐射周围剂量当量率的手持式监测仪本标准不

γ

适用于/—涵盖的辐射防护监测仪的性能。

GBT4835.12012

本标准涉及的监测仪可用于:规定的目的。

ISO221882003

,,。

本标准可用于设计中无中子探测功能的监测仪此时中子探测要求不适用

本标准不包括实验室用的高分辨率谱仪。

γ

,

考虑到可能使用本标准规定的监测仪的一线执法人员通常不是辐射防护专家这就需要用户友好

的监测仪设计和操作过程中高度的固有安全性。

国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

2规范性引用文件

。,

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,()。

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

—外壳防护等级(代码)(:,)

GB42082008IPIEC605292001IDT

/—、/()/

辐射防护仪器和辐射周围和或定向剂量当量率仪和或监测仪

GBT4835.12012βXγ

:(:,)

第部分便携式工作场所和环境测量仪与监测仪

1IEC60846-12009IDT

/—:(:,

核科学技术术语第部分核仪器仪表

GBT4960.620086IEC60050-3932003IEC60050-

:,)

3942007NEQ

/—用于校准剂量仪和剂量率仪及确定其能量响应的和参考辐射第

GBT12162.12000Xγ1

:(:,)

部分辐射特性和产生方法ISO4037-11996IDT

/—电气和电子测量设备随机文件(:,)

GBT165111996IEC611871993IDT

:放射性材料的无意移动和非法运输的监测(

ISO221882003Monitorinforinadvertent

g

)

movementandillicittraffickinofradioactivematerial

g

3术语和定义

/—界定的以及下列术语和定义适用于本文件。

GBT4960.62008

3.1

常规模式routinemode

。

由受过培训的非专家用户使用的操作模式包括探测和识别放射性核素以及指示周围剂量当量率

水平。

1

/—

GBT318372015

:“”“”。

注该模式可称为自动或简易模式

3.2

专家模式exertmode

p

。,

由专家用户使用的高级操作模式在该模式下可获得谱数据和控制对测量结果有影响的参数例

:、、、。

如放射性核素库常规功能控制校准参数报警阈等通过密码保护或其他类似方法限制进入该

模式。

:“”“”。

注该模式也可称为高级或保护模式

3.3

专家用户exertuser

p

允许访问和修改专家模式中监测仪操作参数的人。

3.4

量的约定真值conventionalltruevalueofauantit

yqy

,。,

被认为充分接近真值可以代替真值的值通常它的数值由次级标准或基准确定或者由按次级标

准或基准校准过的参考装置确定。

3.5

指示值误差errorofindication

,。

在测量点处被测量的指示值与其约定真值之差

υυ

c

3.6

相对固有误差relativeintrinsicerror

,,,():

在参考条件下受到规定参考辐射照射时设备或装置指示值的相对误差以式表示

1

()/…………()

eυυυ1

=-

icc

国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

式中:

υ———量的指示值;

υ———测量点处量的约定真值。

c

3.7

辐射测量设备或装置的响应resonseofaradiationmeasurineuimentorassembl

pgqpy

,():

在规定的条件下由式给出的比值

2

/…………()

Rυυ2

=

c

式中:

υ———设备或装置在试验时测量的量值;

υ———该量的约定真值。

c

3.8

型式试验tetest

yp

对代表生产的一个或多个产品样本进行的符合性试验。

3.9

常规试验routinetest

,。

对制造中或完工后的每一件产品所进行的试验以确定其满足某些标准

3.10

验收试验accetancetest

p

,。

向顾客证明产品符合其某些规范要求按合同规定进行的试验

3.11

补充试验sulementartests

ppy

为了提供仪器或装置某些特性的补充信息的试验。

2

/—

GBT318372015

3.12

周围剂量当量率ambientdoseeuivalentrate*()

qH10

用于环境监测的推荐深度处的周围剂量当量在时间间隔内的增量*()与的商

10mmdtdH10dt

见式():

3

*

·()

dH10

*()…………()

H10=3

dt

4一般特性

4.1概述

、。

这些监测仪用于探测定位和识别放射性材料并指示周围剂量当量率水平监测仪通常测量能

γ

。,

谱并通过与内置放射性核素库对比来识别放射性核素作为手持式并由电池供电的监测仪用于现场

测量。

4.2辐射探测器

,。,

为满足不同应用要求这类监测仪通常使用一个以上的探测器为了能准确识别放射性核素用于

、。

能谱测量的辐射探测器应具有足够的能量分辨率灵敏度和稳定性

γ

4.3能量校准

γ辐射能量校准应在要求的温度范围内保持稳定。

、(国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页)。

校准不应受电池电压计数率或功能状态开机或关机变化的影响

,。

应提供检测校准漂移的方法并允许在现场重新调整

4.4软件

内置软件应能识别、列出的放射性核素和存在其他放射性核素时列出的放射性核素。

6.16.26.3

4.5用户界面

监测仪应采用:

———在正常光照条件下和要求的温度范围内易读的显示;

———用户友好的控制界面;

———简单易懂的菜单结构;

———,,。

至少两个不同的操作模式一个是常规模式另一个是专家模式

4.6通信接口

,:()。

监测仪应具有数据传输能力例如将能谱传输到另一个装置如计算机制造商应提供传输数

γ

据格式的详细说明。

4.7防潮和防尘

(—)。

监测仪外壳的设计应满足见的要求

IP53GB42082008

。,

监测仪应作防护以免受灰尘和淋水的进入IP53防护虽然不能完全防止灰尘进入但进入的灰尘

,

量不妨碍监测仪正常工作或削弱其安全性并且与垂直方向夹角内的淋水不应对监测仪造成有害

60°

影响。

3

/—

GBT318372015

4.8标志

4.8.1概述

、。

监测仪所有的外部控制显示和调节部件应根据其功能作出标志内部控制部件应在电路板上加

以标识并在技术手册中标明。

4.8.2外部标志

(),:

在监测仪和每个主要部件如探头的外部应标注下列合适的标志

———制造商名称和型号;

———序列号;

———各探测器有效中心的位置;

———、。

用于控制开关和调节部件的功能指示

(),。

在正常使用包括正常去污条件下标志应保持易读和牢固

4.9电池状态指示

监测仪应配备电池状态检测电路或给出其他直接可见的电池状态指示。

4.10开关保护

应保护开关和其他控制部件以减少或防止无意中关断或不适当地操作监测仪。

4.11谱储存和显示国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

在常规模式下不要求显示能谱。

γ

监测仪应能储存至少个谱。

50

,:

储存的每个谱应包含采集和识别结果的信息包括

———时间和日期;

———识别的放射性核素和相关的置信水平;

———指示的周围剂量当量率;

———测量时的中子计数率。

周围剂量当量率指示

4.12

4.12.1γ辐射

。/。

监测仪应能指示周围剂量当量率最大周围剂量当量率不应低于中子对的影响应

10mSvhγ

尽可能小并由制造商说明。

4.12.2中子

,。。

监测仪可选择探测中子并宜采用计数率指示当探测到中子时应给出报警

4.12.3报警

,。、,

当指示的周围剂量当量率超过阈值水平时应提供报警以警示用户报警应包括声光两种形式

。,:()。

并能在专家模式下进行设置还应提供静音报警指示的方法例如采用振动和或使用耳机

“”。

报警时应能通过确认或其他控制方法实现静音

4

/—

GBT318372015

5一般试验方法

5.1试验性质

,。,

除非在个别的试验步骤中另有规定本标准的所有试验均为型式试验经制造商和用户协商某些

试验也可作为验收试验。

5.2参考条件和标准试验条件

。,。

参考条件在表的第列给出除非另有规定试验应在表第列给出的标准试验条件下进行

1213

,、,

对于在标准试验条件下进行的试验应说明试验时的温度气压和相对湿度值并进行适当的修正以给

。。

出参考条件下的响应值应说明所有的修正值

表1参考条件和标准试验条件

参考条件标准试验条件

影响量

(除非制造商另有说明)(除非制造商另有说明)

用于*()测量的辐射能量137(/—)137

H10γCsGBT12162.12000Cs

稳定时间由制造商说明由制造商说明

环境温度20℃18℃~22℃

相对湿度65%50%~75%

国家标准ㅤ可打印ㅤ可复制ㅤ无水印ㅤ高清原版ㅤ去除空白页

大气压强101.3kPa70kPa~106.6kPa

电池使用时间不超过寿命的一半所

电池电压标称电压

对应的电压范围内

辐射入射角由制造商给出的参考方向在给出的参考方向的以内

±5°

外界电磁场可忽略小于能引起干扰的最小值

外界感应磁场可忽略小于地磁场感应值的两倍

监测仪的取向由制造商说明在规定取向的的以内

±5°

监测仪的控制部件调到正常工作状态调到正常工作状态

-1

周围剂量当量率为·或

0.2Svh

μ

-1

辐射本底周围剂量当量率小于·

0.25Svh

μ

()

更低如果实际如此

放射性污染可忽略可忽略

5.3统计涨落

,

对于任何使用辐射的试验如果单独由辐射的随机性引起的指示值的统计涨落在试验所允许的指

,,,

示值的变化中占有显著的份额那么为了确定试验特性是否满足要求就应获取足够多的读数以保证

有足够的精确度去估计这些读数的平均值。

,。

为了保证这些读数在统计上是相互独立的相邻两次读数之间的时间间隔应足够长

5

/—

GBT318372015

6放射性核素识别

6.1放射性核素分类

6.1.1最关注和最可能遇到的四大类放射性核素

最关注和最可能遇到的四类放射性核素包括:

233235237

———:、、、();

核材料UUNPu武器级或反应堆级

p

186799m111

———
