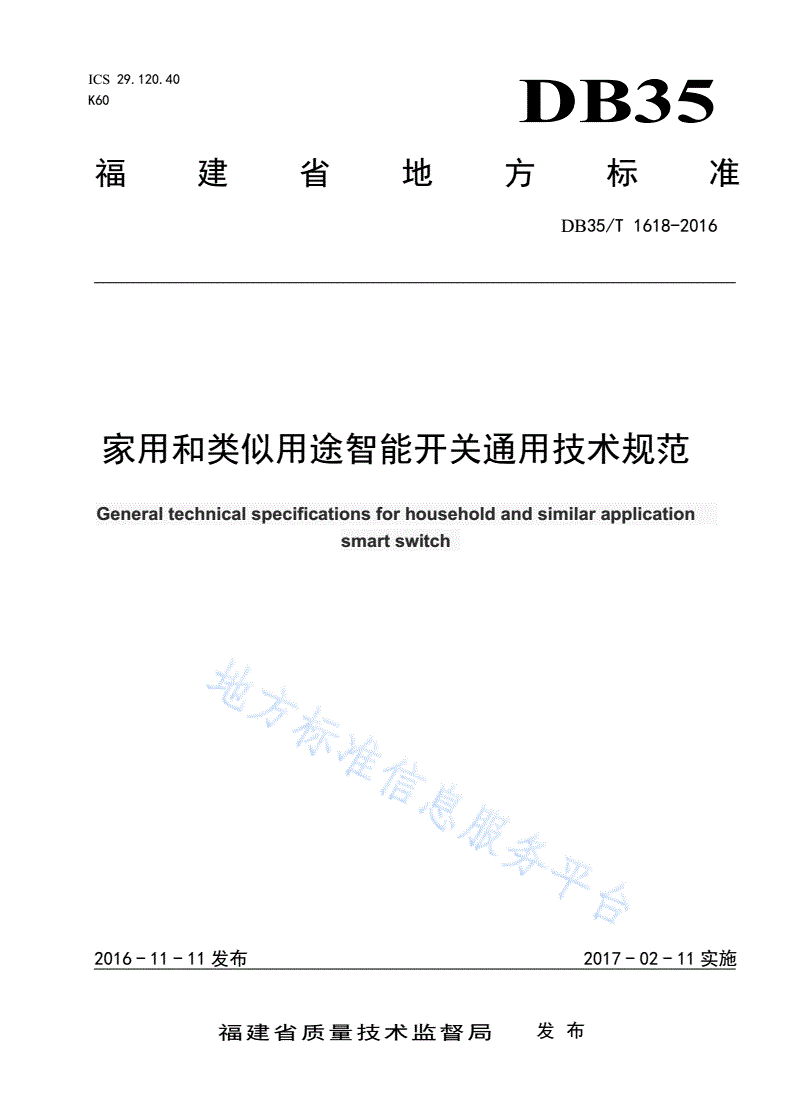

DB35/T 1618-2016 家用和类似用途智能开关通用技术规范

ICS29.120.40

K60

DB35

福建省地方标准

DB35/T1618-2016

家用和类似用途智能开关通用技术规范

Generaltechnicalspecificationsforhouseholdandsimilarapplication

smartswitch

2016-11-11发布2017-02-11实施

福建省质量技术监督局发布

DB35/T1618—2016

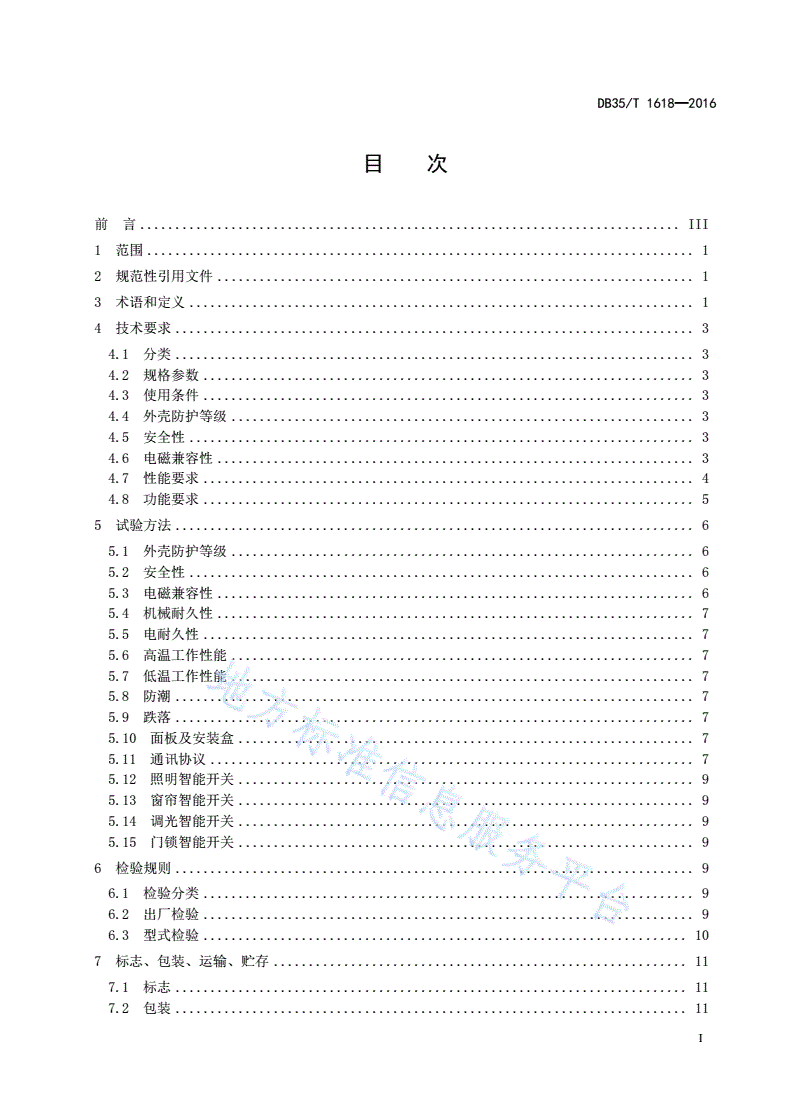

目次

前言.............................................................................III

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4技术要求..........................................................................3

4.1分类..........................................................................3

4.2规格参数......................................................................3

4.3使用条件......................................................................3

4.4外壳防护等级..................................................................3

4.5安全性........................................................................3

4.6电磁兼容性....................................................................3

4.7性能要求......................................................................4

4.8功能要求......................................................................5

5试验方法..........................................................................6

5.1外壳防护等级..................................................................6

5.2安全性........................................................................6

5.3电磁兼容性....................................................................6

5.4机械耐久性....................................................................7

5.5电耐久性......................................................................7

5.6高温工作性能..................................................................7

5.7低温工作性能..................................................................7

5.8防潮..........................................................................7

5.9跌落..........................................................................7

5.10面板及安装盒.................................................................7

5.11通讯协议.....................................................................7

5.12照明智能开关.................................................................9

5.13窗帘智能开关.................................................................9

5.14调光智能开关.................................................................9

5.15门锁智能开关.................................................................9

6检验规则..........................................................................9

6.1检验分类......................................................................9

6.2出厂检验......................................................................9

6.3型式检验.....................................................................10

7标志、包装、运输、贮存...........................................................11

7.1标志.........................................................................11

7.2包装.........................................................................11

I

DB35/T1618—2016

7.3运输.........................................................................12

7.4贮存.........................................................................12

附录A（规范性附录）照明智能开关测试方法...........................................13

附录B（规范性附录）窗帘智能开关测试方法...........................................18

附录C（规范性附录）调光智能开关测试方法...........................................20

附录D（规范性附录）门锁智能开关测试方法...........................................22

参考文献.........................................................................23

II

DB35/T1618—2016

前言

本标准按照GB/T1.1—2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。

本标准归口单位:福建省经济和信息化委员会。

本标准起草单位：福建省光速达物联网科技有限公司、福建省建筑科学研究院。

本标准主要起草人：林世端、林世铭、王文芳、陈立波、刘宗杰、郑炳山、林进晔、余能心、

陈益华、雷建峰、黄志文。

III

DB35/T1618—2016

家用和类似用途智能开关通用技术规范

1范围

本标准规定了家用和类似用途智能开关（以下简称“智能开关”）的术语和定义、分类与型号、规

格参数、功能要求、技术要求、安全要求、性能要求、试验方法、检验规则、标志、包装、运输、储存。

本标准适用于交流100V～240V的智能家居、智能办公、智能酒店及其它智能电气系统控制照明、电

动窗帘、调光、智能门锁等电子开关。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2828.1-2012计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划

GB4208外壳防护等级(IP代码)

GB/T15291-1994半导体器件第6部份晶闸管

GB16915.1-2014家用和类似用途固定式电气装置的开关第1部分：通用要求

GB16915.2-2012家用和类似用途固定式电气装置的开关第2-1部分：电子开关的特殊要求

GB/T17626.2-2006电磁兼容试验和测量技术静电放电抗扰度试验

GB/T17626.3-2006电磁兼容试验和测量技术射频电磁场辐射抗扰度试验

GB/T17626.6-2008《电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度》

GB17743-2007电器照明和类似设备的无线电骚扰特性的限值和测量方法

GB/T21711.1-2008基础机电继电器第一部份总则与安全要求(IEC61810-1:2003,IDT)

JB/T8593-2013电器附件用面板、调整板和安装盒尺寸要求

3术语和定义

3.1

家用和类似用途智能开关（Smartswitchesforhouseholdandsimilaruse）

由触摸屏、微控制器、输入和输出控制电路等一系列微电子芯片与器件和嵌入在微控制器中控制软

件的组合及编程，并可以通过总线或无线网络组网通讯，以实现电路智能控制开关的单元。

3.2

照明智能开关（lightingIntelligentswitch）

具有对灯光设备开、关控制功能实现照明控制的智能开关。

1

DB35/T1618—2016

3.3

窗帘智能开关（Curtainintelligentswitch）

具有对窗帘电机正转、反转、停止控制功能实现对窗帘电机开闭控制的智能开关。

3.4

调光智能开关（Lightadjusting）

具有对灯光设备开、关及亮度调节功能实现调光控制的智能开关。

3.5

门锁智能开关（Intelligentswitchfordoorlock）

具有对自动门、电控锁、电插锁等门锁进行开闭控制的智能开关。

3.6

屏位

智能开关按键数目及按键功能的组合。

3.7

多联控制（Multilinkcontrol）

将智能开关网络内的两个或两个以上智能开关对同一负载，实现相互控制功能。

3.8

场景控制（Scenecontrol）

通过智能开关网络内各类负载组合进行有效控制功能。

3.9

上电场景（Powerupscene）

智能开关在通电后实现的负载状态集合。

3.10

遥控场景（Remotescene）

通过遥控器（不局限于红外或射频）等设备实现的场景控制。

3.11

按键场景（Keyscene）

通过智能开关按键实现的场景控制。

2

DB35/T1618—2016

3.12

I/O场景（Input/outputscene）

通过输入、输出触发实现的场景控制。

4技术要求

4.1分类

按使用功能分：照明智能开关、窗帘智能开关、调光智能开关、门锁智能开关。

4.2规格参数

智能开关的规格参数见表1。

表1智能开关的规格参数

支持控制回路数规格尺寸mm工作电压V(AC)最大负载W(VA)

1～486*86*45100～240600

4.3使用条件

符合本标准智能开关，在下列使用条件下，应能正常工作：

a)工作温度：-20℃～+55℃；

b)相对湿度：10%～95%；

c)工作电源：100V～240V（AC），50Hz。

4.4外壳防护等级

智能开关的外壳防护等级不低于GB4208中规定的IP30。

4.5安全性

4.5.1防触电保护应符合GB16915.1-2014中第10章及GB16915.2-2012第10章的要求；

4.5.2耐老化应符合GB16915.1-201第15章的要求；

4.5.3绝缘电阻和电气强度应符合GB16915.1-2014及GB16915.2-2012第16章的要求；

4.5.4爬电距离与电气间隙应符合GB16915.1-2014第23章及GB16915.2-2012第23章的要求；

4.5.5绝缘材料耐非正常热应符合GB16915.2-2012第24章的要求；

4.5.6耐热应符合GB16915.1-2014第21章的要求。

4.6电磁兼容性

4.6.1传导骚扰抗扰度

射频发射应符合GB16915.2-2012中26.2要求。

3

DB35/T1618—2016

4.6.2静电放电

应符合GB16915.2-2012中26.1.4的要求。

4.6.3辐射的电磁场

应符合GB16915.2-2012中26.1.5的要求。

4.7性能要求

4.7.1通断能力

应符合GB16915.1-2014中第18章的要求及GB16915.2-2012中第18章的要求。

4.7.2机械耐久性

应符合GB/T21711.1-2008中第15章的要求

4.7.3电耐久性

智能开关的通断能力应符合GB/T21711.1-2008中第14章、GB/T15291-1994及表2的要求。

表2电耐久性要求

标称电流通断能力

16A120A/2ms负载浪涌电流，通断能力应能达到2×104次

10A60A/2ms负载浪涌电流，通断能力应能达到1×104次

1A正向/反向阻断峰值电压30V～3000V，控制极触发电压为2.5V;维持电流＜20mA

无触点

5A正向/反向阻断峰值电压30V～3000V，控制极触发电压为3.5V;维持电流＜40mA

4.7.4高温工作性能

智能开关在55℃±2℃的温度下应能正常工作。

4.7.5低温工作性能

智能开关在-20℃±2℃的温度下应能正常工作。

4.7.6防潮

应符合GB16915.1-2014中第15章的要求。

4.7.7跌落

应符合GB16915.1-2014中第20章的要求。

4.7.8面板及安装盒

智能开关的面板及安装盒尺寸应符合JB/T8593的要求。

4

DB35/T1618—2016

4.7.9通讯协议及接口

RS485系统总线

.1RS485通信接口

RS485通信接口应符合
