DB37/T 727-2007 变频变压电源通用技术条件

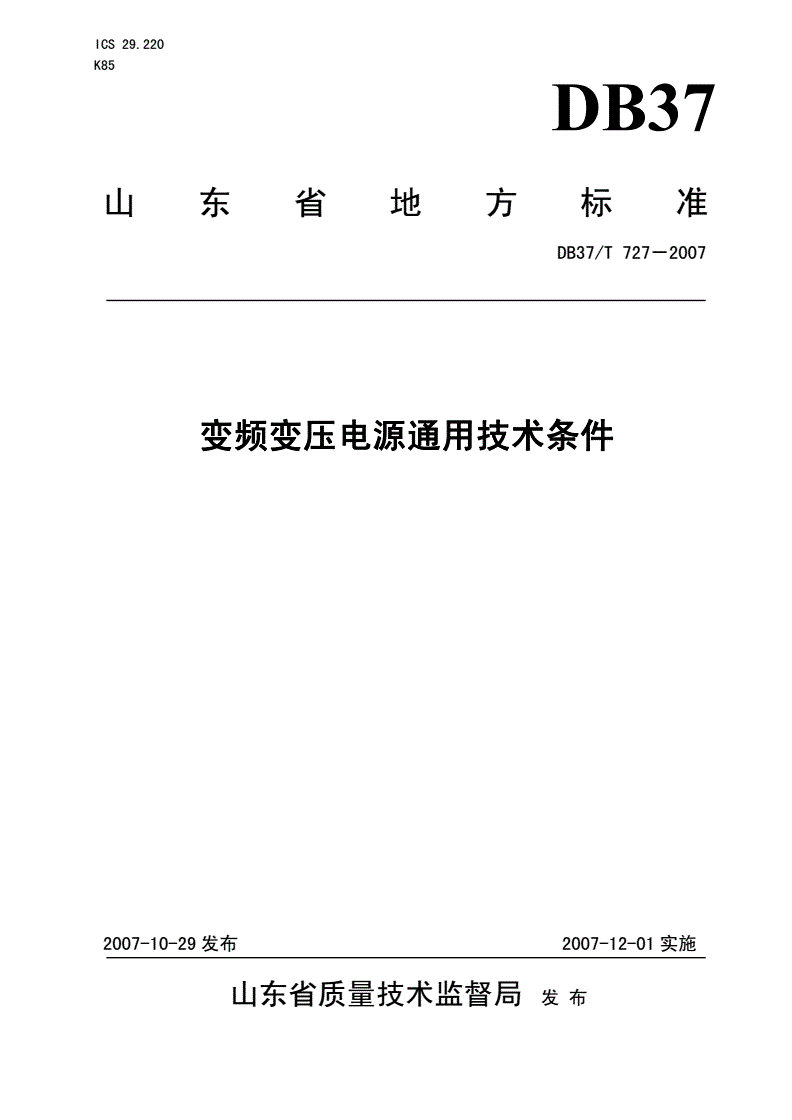

ICS29.220

K85

DB37

山东省地方标准

DB37/T727－2007

变频变压电源通用技术条件

2007-10-29发布2007-12-01实施

山东省质量技术监督局发布

DB37/T727－2007

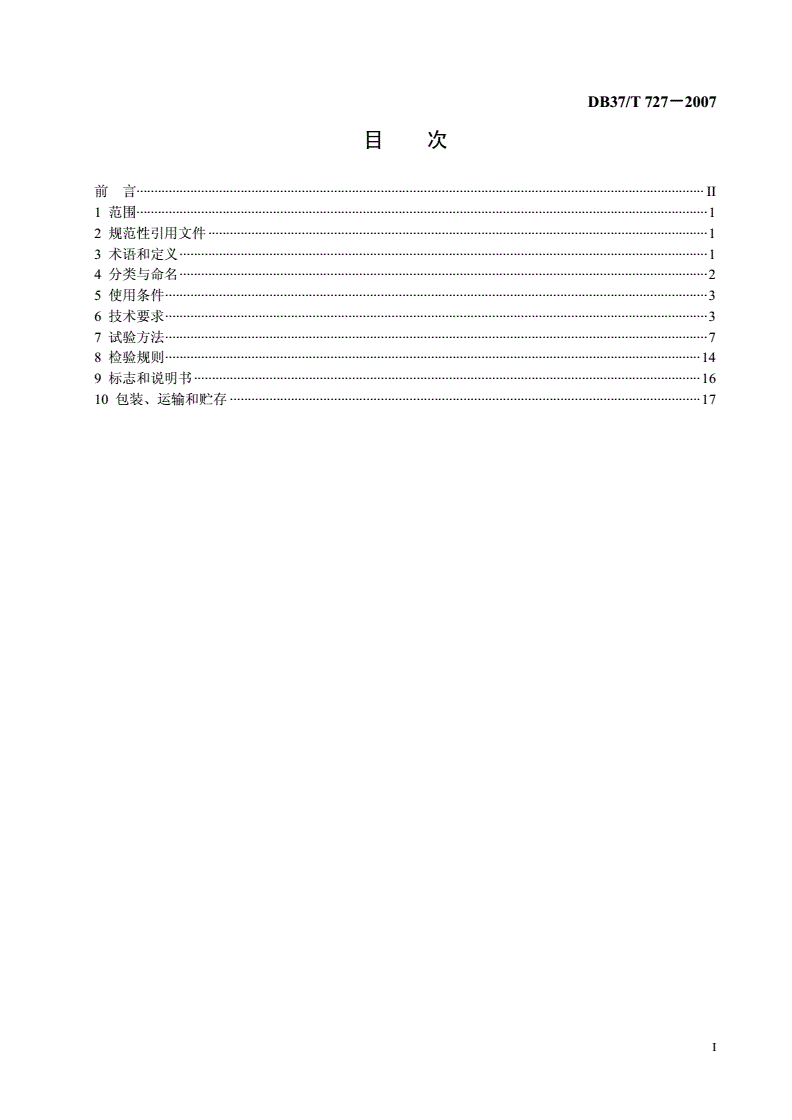

目次

前言······························································································································································II

1范围·······························································································································································1

2规范性引用文件···········································································································································1

3术语和定义···················································································································································1

4分类与命名···················································································································································2

5使用条件·······················································································································································3

6技术要求·······················································································································································3

7试验方法·······················································································································································7

8检验规则·····················································································································································14

9标志和说明书·············································································································································16

10包装、运输和贮存···································································································································17

I

DB37/T727－2007

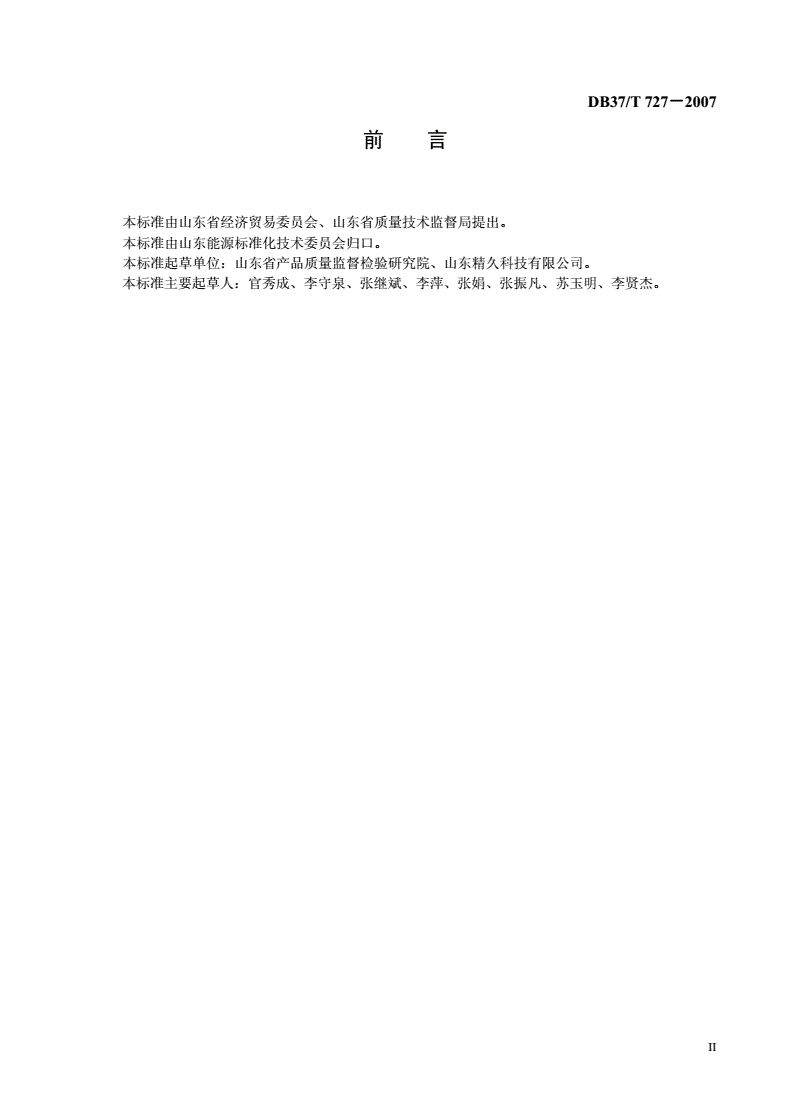

前言

本标准由山东省经济贸易委员会、山东省质量技术监督局提出。

本标准由山东能源标准化技术委员会归口。

本标准起草单位：山东省产品质量监督检验研究院、山东精久科技有限公司。

本标准主要起草人：官秀成、李守泉、张继斌、李萍、张娟、张振凡、苏玉明、李贤杰。

II

DB37/T727－2007

变频变压电源通用技术条件

1范围

本标准规定了变频变压电源（以下简称电源）的定义、分类与命名、使用条件、技术要求、试验方

法、检验规则、标志、使用说明书、包装、运输和贮存。

本标准适用于变频变压电源，本部分不包括电磁兼容性（EMC）要求。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的

修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T191-2000包装储运图示标志(eqvISO780:1997)

GB/T3859.2-1993半导体变流器应用导则(IEC146-1-2,EQV)

GB/T4026-2004人机界面标志标识的基本方法和安全规则-设备端子和特定导体终端标识及字母

数字系统的应用通则

GB4208-1993外壳防护等级（IP代码）(IEC529:1976,EQV)

GB4793.1测量、控制和试验室用电气设备的安全要求第1部分：通用要求（idtIEC1010-1:1990）

GB5226.1-2002机械安全机械电气设备第1部分：通用技术条件

GB/T5465.2-1996电气设备用图形符号（idtIEC417:1994）

GB6587.1-1986电子测量仪器环境试验总纲

GB6587.4-1986电子测量仪器振动试验

GB6587.5-1986电子测量仪器冲击试验

GB6587.6-1986电子测量仪器运输试验

GB/T11021-1989电气绝缘耐热性评定和分级（IEC85-84,EQV）

GB/T11918-2001工业用插头插座和耦合器第1部分:通用要求（IEC60309-1:1999）

GB/T13384-1992机电产品包装通用技术条件

GB/T19678-2005说明书的编制构成、内容和表示方法

SJ/T10691-1996变频变压电源通用规范

SJ/T10541-1994抗干扰型交流稳压电源通用技术条件

SJ/T10542-1994抗干扰型交流稳压电源测试方法

SJ/T20915-2005400Hz静止电源通用规范

YD/T1325-2004无触点感应式交流稳压器

3术语和定义

下列术语和定义适用于本标准。

3.1

变频变压电源

通过手动、自动或通过接口程控方式改变或瞬时改变频率和电压的交流供电电源。

3.2

过压保护

当输出电压超过所规定的最大值时，电源能自动切断输出。

3.3

1

DB37/T727－2007

过载保护

当输出功率或输出电流超过规定的最大值时，电源能自动切断输出。

3.4

复位

启动复位开关或按钮，能使出于保护状态的电源恢复正常工作。

3.5

瞬态电压恢复时间

从扰动开始至电压恢复到并保持在用电压设备允差以内所经过的时间。

3.6

温升

测得的变频变压电源某部分的温度与周围空气温度的差值。

3.7

一般目测检查

用肉眼观察来证实产品不存在与有相关标准明显不符合的缺陷。

3.8

控制回路

用于电源的操作控制和/或用于对电源电路进行保护的电路。

3.9

基本绝缘

带电部件的绝缘，它的损坏会造成触电危险。

3.10

附加绝缘

附加在基本绝缘上的单独绝缘，用以防止基本绝缘损坏时发生触电事故。

3.11

双重绝缘

有基本绝缘和附加绝缘组成的绝缘。

3.12

加强绝缘

带电部件的单独绝缘，其防触电性能不低于双重绝缘。

3.13

电压失真

电压波形与正弦波形的偏差，电压失真可用相对谐波含量表示。

3.14

电气间隙

两导电部件之间在空气中的最小距离。

3.15

爬电距离

两导电部件之间沿着绝缘材料表面的最小距离。

4分类与命名

4.1分类

按产品的工作原理划分为两类：脉宽调制型、线性放大型。

按改变频率和电压的操作方式分三类：手动、自动、接口程控。

按改变频率和电压原理分两类：模拟式、数字式。

2

DB37/T727－2007

按频率改变方式分两类：全程连续变频、区域变频+定点选配。

4.2产品型号命名

产品型号命名见图1。

----

改进型号：A、B、C、……

额定输出容量(kVA)

输出电源相数(D表示单相、S表示三相)

输入电源相数(D表示单相、S表示三相)

BY—变频变压电源

图1产品型号命名

5使用条件

+10%+%10+%5

5.1工作电源：交流220−15%V或380−%15V,(5060/)−%5Hz

5.2环境条件

电源应能在下属环境条件下正常工作。

a)周围环境空气温度范围；

在工作期间：-10℃～+40℃，在运输或储存过程中：-25℃～+55℃。

注：运行的环境温度高于规定极值时，电源负载能力将降低，修正方法按GB/T3859.2-1993附录A的规定。

b)空气相对湿度不大于90%RH(40℃±2℃无凝露)；

注：不同环境温度与相对湿度时的无露运行的最低温度按GB/T3859.2附录C的规定。

c)海拔高度不超过1000m，超过此数值时应按GB/T3859.2-1993的规定降容使用；

d)运行地点应无导电或爆炸性灰尘，无腐蚀金属或破坏绝缘介质的气体。

6技术要求

6.1绝缘

6.1.1电气间隙应符合表1的要求。

表1电气间隙

电气间隙mm

电压有效值V

基本绝缘或附加绝缘加强绝缘

500.8

0.8

1001.5

1501.53

30035.5

6005.58

1000814

3

DB37/T727－2007

6.1.2爬电距离应符合表2的要求。

表2爬电距离

电压电气间隙mm电压电气间隙mm电压电气间隙mm

有效基本绝缘或加强有效基本绝缘或加强有效基本绝缘或加强

值V附加绝缘绝缘值V附加绝缘绝缘值V附加绝缘绝缘

1011.2501.722503.67.1

12.51.051.25631.82.13204.59

161.11.3801.92.24005.611

201.21.610022.85007.114

251.251.71252.13.6630918

321.301.81602.24.58001122

401.61.92002.85.610001428

6.1.3绝缘电阻不应低于表3给出的数值

表3绝缘电阻

输入回路对输出回路≥5.0MΩ

输入回路对外露导电部件≥2.5MΩ

输出回路对外露导电部件≥2.5MΩ

控制回路对外露导电部件≥2.5MΩ

6.1.4介电强度

电源各带电回路对地、彼此无联系的电路之间应能承受表4所规定的试验，无击穿或闪络现象。

表4介电强度

最大额定

试验电压（均方根值）（V）

电压（V）除输入回路以

输入回路对输

所有回路对外露导电部件，外的所有回路试验时间（s）

出回路

所有回路输入回路对除输出回路以对输出回路

外的所有回路

≤50250500/

200100010002000

型式试验：60

450187518753750

出厂试验：5

700250025005000

10002750/5500

6.2泄漏电流

电源施加规定电压的10%，输入端与保护性导体接线端之间的泄漏电流不得超过交流10mA有效值。

6.3接地导通电阻

电源的可触及金属外壳与其安全接地线（端）之间的接地导通电阻值不大于0.1Ω。

6.4电源输入

6.4.1连接方式

允许采用下述的一种连接方式：

4

DB37/T727－2007

a)供柔性输入电缆作永久性连接用的接线端子；

b)供固定式电缆连接用的接线端子；

c)装在电源上的供电电源插口。

6.4.2接线端的标记

接线端应按GB/T4026或其他相关标准作出清晰的标记。标记符号应置于对应的接线端上或靠近接

线端的位置上。

6.4.3保护接地要求

如果电源上或其内部有中性导体接线端，则该接线端不应与保护性导体接线端有电的接触。外部保

护性导体的接线端上应标有图示符号。

可附加选用字母PE或绿和黄双色符号。

电源的保
