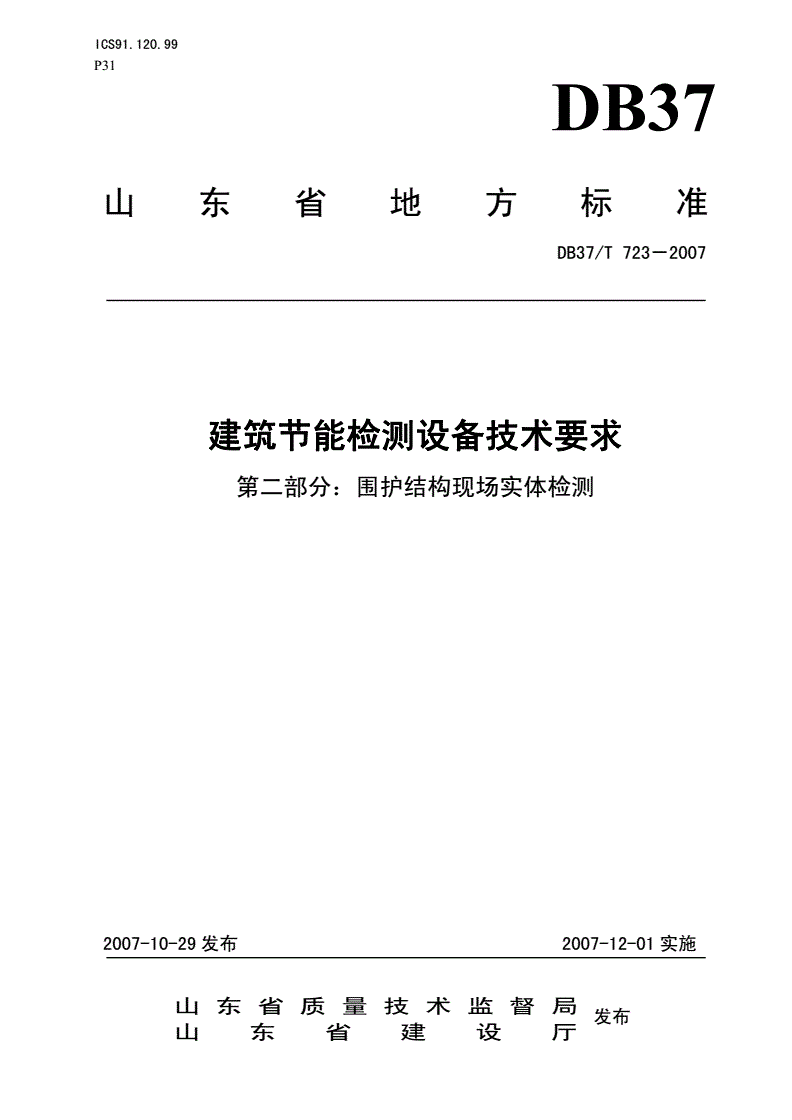

DB37/T 723-2007 建筑节能检测设备技术要求 第2部分: 围护结构现场实体检测

ICS91.120.99

P31

DB37

山东省地方标准

DB37/T723－2007

建筑节能检测设备技术要求

第二部分：围护结构现场实体检测

2007-10-29发布2007-12-01实施

山东省质量技术监督局

发布

山东省建设厅

DB37/T723－2007

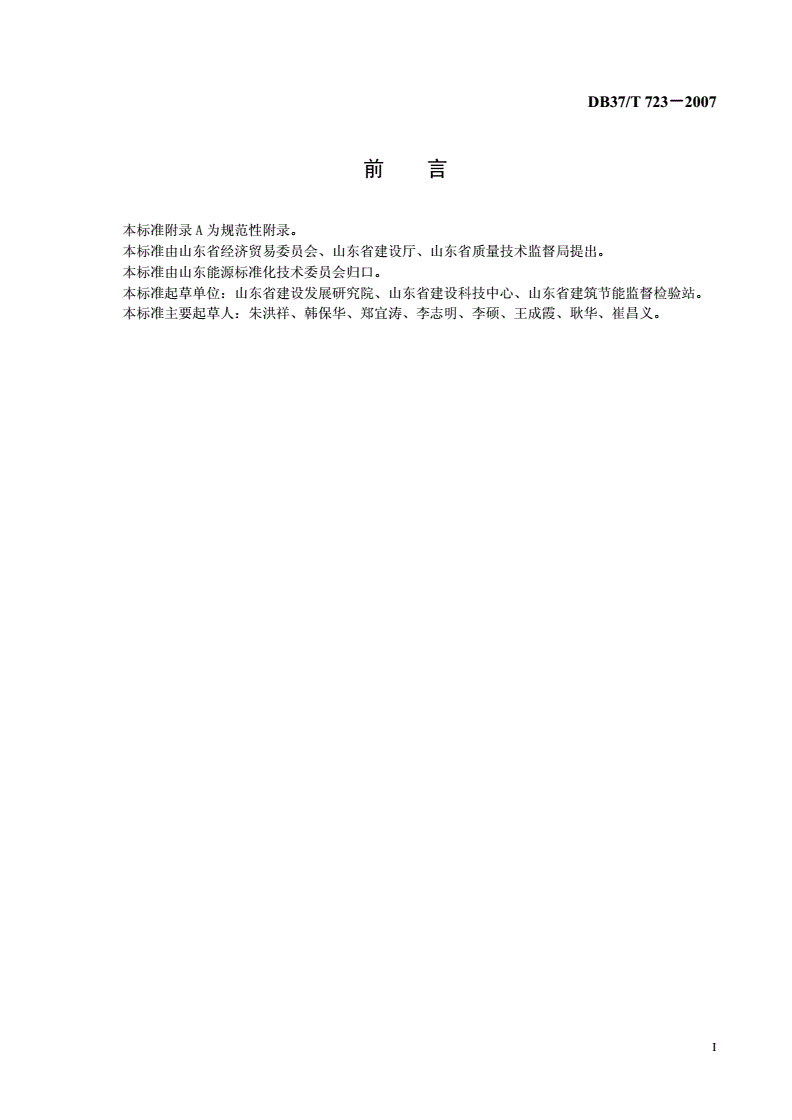

前言

本标准附录A为规范性附录。

本标准由山东省经济贸易委员会、山东省建设厅、山东省质量技术监督局提出。

本标准由山东能源标准化技术委员会归口。

本标准起草单位：山东省建设发展研究院、山东省建设科技中心、山东省建筑节能监督检验站。

本标准主要起草人：朱洪祥、韩保华、郑宜涛、李志明、李硕、王成霞、耿华、崔昌义。

I

DB37/T723－2007

建筑节能检测设备技术要求

1范围

本标准规定了建筑围护结构现场实体检测部分所需检测设备的技术要求、试验方法和检验规则，以

及标志、包装、运输和贮存要求等内容。

本标准适用于钻芯检测设备、建筑围护结构热阻检测仪及其辅助设备（简称热阻检测仪）和建筑门

窗动风压性能检测仪（简称动风压检测仪），其它相同功能的建筑节能检测设备可参考本标准执行。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的

修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究

是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T191包装储运图示标志

GB/T2421电工电子产品环境试验第一部分：总则

GB/T2423.1-2001电工电子产品基本环境试验规程试验A：低温试验方法

GB/T2423.2-2001电工电子产品基本环境试验规程试验B：高温试验方法

GB/T2423.3-1993电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法

GB/T2423.5-1995电工电子产品环境试验第二部分：试验方法试验Ea和导则：冲击

GB/T2423.6-1995电工电子产品环境试验第二部分：试验方法试验Eb和导则：碰撞

GB/T2423.8-1995电工电子产品环境试验第二部分：试验方法试验Ed：自由跌落

GB/T2423.10-1995电工电子产品环境试验第二部分：试验方法试验Fc和导则：振动（正弦）

GB50411-2007建筑节能工程施工质量验收规范

3术语及定义

下列术语及定义适用于本标准。

3.1

钻芯检测设备

指利用钻芯法钻芯对外墙节能构造进行检测的设备。

3.2

建筑围护结构热阻检测仪

指采用辅助热（冷）箱-热流计法对建筑物围护结构各部位内外表面温度、热流密度和室内外温度

等参数进行测量，直接给出建筑围护结构各部位热阻的检测设备。该设备通常包括辅助热（冷）箱、温

度与热流巡回检测仪等部分。

3.3

辅助热（冷）箱

指用来模拟热（冷）环境，并与热阻检测仪配合使用，检测建筑围护结构的热阻的检测设备。

3.4

建筑门窗动风压性能现场检测仪

指用于建筑门窗气密性能、水密性能、抗风压性能现场检测的检测设备。

4技术要求

1

DB37/T723－2007

4.1外观及结构要求

4.1.1外观要求

钻芯检测设备、热阻检测仪和动风压检测仪应数字显示清晰正确，开关按键操作灵活、可靠，文字

符号和标识清晰、牢固，。

4.1.2结构要求

热阻检测仪和动风压检测仪应结构牢固，零部件连接紧固无松动。

4.2功能及技术指标要求

4.2.1钻芯检测设备

钻芯检测设备应满足《建筑节能工程施工质量验收规范》GB50411-2007的钻芯要求，宜采用空心

钻头，钻取的芯样直径为70mm。

4.2.2热阻检测仪

4.2.2.1设置功能

热阻检测仪应具有采样时间、采样周期等参数的设置功能。

4.2.2.2显示功能

热阻检测仪应具有定点和巡回显示功能，可定点显示某一路的温度和热流值，也可巡回显示全部回

路的温度和热流值。

4.2.2.3查询功能

热阻检测仪应能查询任何一路温度和热流值。

4.2.2.4存储功能

热阻检测仪应具有数据存储功能，断电后数据不得丢失，且数据存储容量应≥1800组数据。

4.2.2.5自检功能

热阻检测仪应具有设备和通道自检功能。

4.2.2.6屏蔽功能

热阻检测仪应具有通道屏蔽功能，可对自检通不过和不使用的通道进行屏蔽。

4.2.2.7通讯功能

热阻检测仪应具有通讯功能，能与计算机实现通讯，将检测数据上传计算机，进行数据处理，自动

生成检测报告。

4.2.2.8通道数量

热阻检测仪温度通道数量应≥64路；热流通道数量应≥24路。

4.2.2.9测量范围

热阻检测仪温度测量范围：-40℃～100℃；热流计输出热电势测量范围：0～20mV。

4.2.2.10分辨率

热阻检测仪温度测量分辨率：0.1℃；热流计输出热电势测量分辨率：0.01mV。

4.2.2.11准确度

热阻检测仪温度测量准确度：≤0.5℃；热流计输出热电势测量准确度：≤0.05mV。

4.2.2.12传感器

热阻检测仪温度传感器应选用Pt100铂电阻或数字化温度传感器；热流传感器应选用板式热流计。

4.2.2.13采样周期

热阻检测仪采样周期：5min至1h任选。

4.2.2.14温度控制范
