JJF 2102-2024 X射线安全检查计算机断层成像装置(CT)校准规范

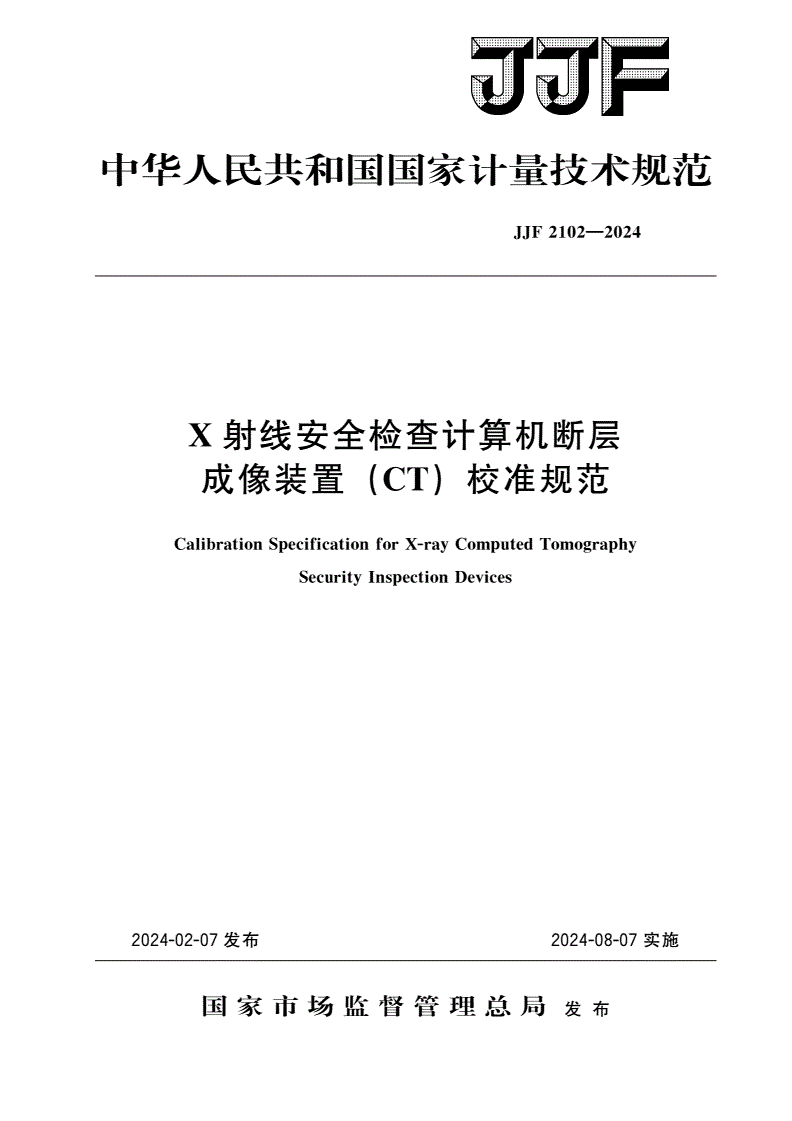

中华人民共和国国家计量技术规范

JJF2102—2024

X射线安全检查计算机断层

成像装置(CT)校准规范

CalibrationSpecificationforX-rayComputedTomography

SecurityInspectionDevices

2024-02-07发布2024-08-07实施

国家市场监督管理总局发布

JJF2102—2024

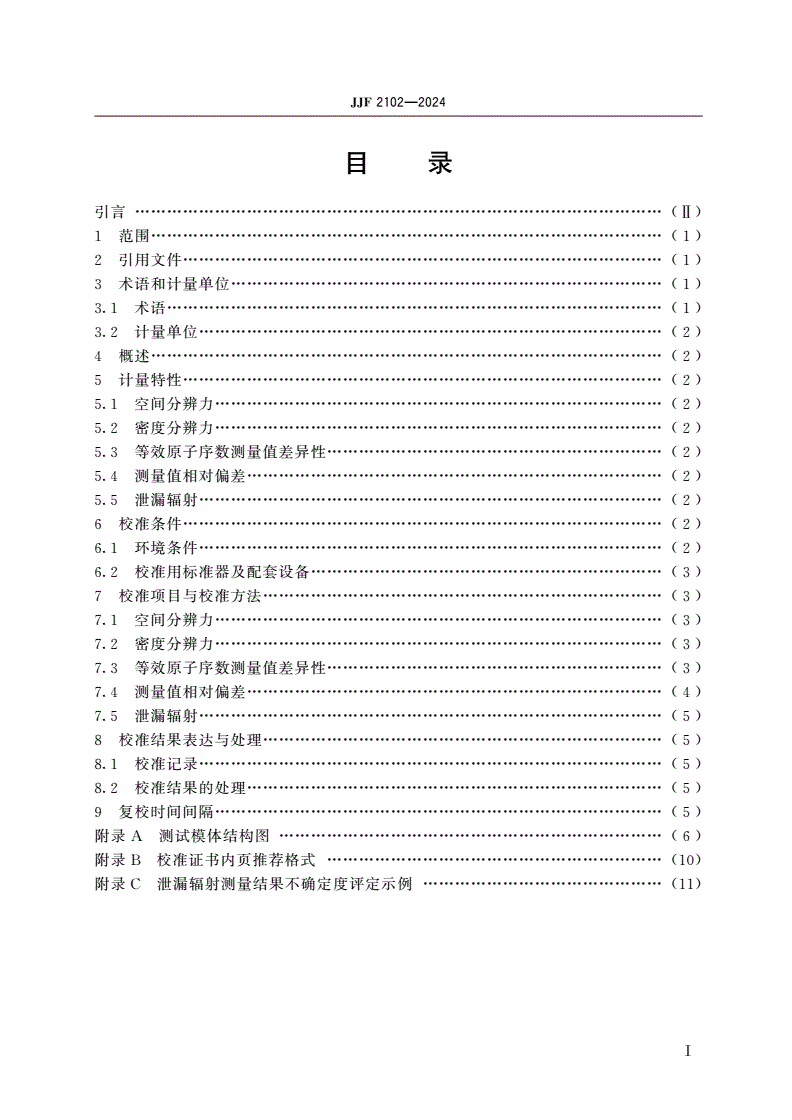

目录

引言

………………………(Ⅱ)

范围

1……………………(1)

引用文件

2………………(1)

术语和计量单位

3………………………(1)

术语

3.1…………………(1)

计量单位

3.2……………(2)

概述

4……………………(2)

计量特性

5………………(2)

空间分辨力

5.1…………(2)

密度分辨力

5.2…………(2)

等效原子序数测量值差异性

5.3………(2)

测量值相对偏差

5.4……………………(2)

泄漏辐射

5.5……………(2)

校准条件

6………………(2)

环境条件

6.1……………(2)

校准用标准器及配套设备

6.2…………(3)

校准项目与校准方法

7…………………(3)

空间分辨力

7.1…………(3)

密度分辨力

7.2…………(3)

等效原子序数测量值差异性

7.3………(3)

测量值相对偏差

7.4……………………(4)

泄漏辐射

7.5……………(5)

校准结果表达与处理

8…………………(5)

校准记录

8.1……………(5)

校准结果的处理

8.2……………………(5)

复校时间间隔

9…………(5)

附录测试模体结构图

A………………(6)

附录校准证书内页推荐格式

B………(10)

附录泄漏辐射测量结果不确定度评定示例

C………(11)

Ⅰ

JJF2102—2024

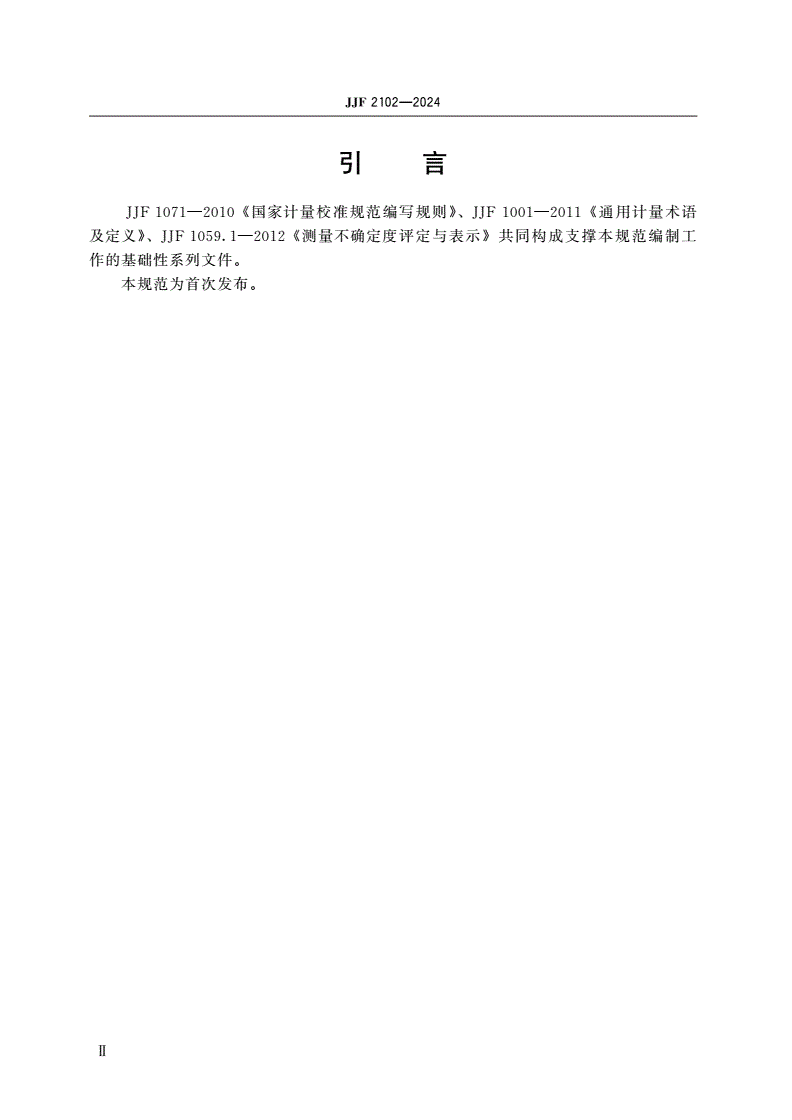

引言

国家计量校准规范编写规则通用计量术语

JJF1071—2010《》、JJF1001—2011《

及定义测量不确定度评定与表示共同构成支撑本规范编制工

》、JJF1059.1—2012《》

作的基础性系列文件

。

本规范为首次发布

。

Ⅱ

JJF2102—2024

X射线安全检查计算机断层

成像装置(CT)校准规范

1范围

本规范适用于单能双能射线安全检查计算机断层成像装置的校准

、X(CT)。

2引用文件

本规范引用了下列文件

:

通用计量术语及定义

JJF1001

电离辐射计量术语及定义

JJF1035

射线安全检查仪校准规范

JJF1275X

射线计算机断层成像安全检查系统技术要求

GB∕T37128—2018X

凡是注日期的引用文件仅注日期的版本适用于本规范凡是不注日期的引用文

,;

件其最新版本包括所有的修改单适用于本规范

,()。

3术语和计量单位

界定的及以下术语和定义适用于本规范

JJF1001、JJF1035、GB∕T37128—2018。

术语

3.1

射线计算机断层成像

3.1.1XX-raycomputedtomography

是一种利用一系列不同角度的射线透视图像通过计算机运算处理得到物体内部

X

截面图像的成像方法

。

线对

3.1.2linepair

由一根线条和与其宽度相等的相邻间距所组成

。

空间分辨力

3.1.3spatialresolution

系统鉴别和区分物体微小细节特征的能力

。

注:用系统所能识别的单位距离内的最大线对(/)数表示。

Lpcm

密度分辨力

3.1.4densityresolution

系统能够区分密度相近物质的能力

。

注:用两种物质密度差的绝对值相对其中低密度物质密度值的百分比表示。

泄漏辐射

3.1.5leakageradiation

穿过屏蔽体的电离辐射束

。

感兴趣区域

3.1.6regionofinterest

图像中的被测定区域即在一定的时间内特别感兴趣的区域

,。

值

3.1.7CTCTnumber

反映图像上每个像素区域代表的射线衰减的平均数值

CTX。

衰减系数

3.1.8attenuationcoefficient

1

JJF2102—2024

反映射线穿过某一物质之后射线衰减的程度

。

干扰物

3.1.9interferingobject

在附录所示的模体中用来对截面图像测量工作进行干扰的物体此处的干

A.4,。

扰物是不同直径的不锈钢材料圆棒

。

计量单位

3.2

空间分辨力线对每厘米符号

3.2.1:;:Lp/cm。

泄漏辐射戈瑞每小时符号

3.2.2:[];:Gy/h。

4概述

射线安全检查计算机断层成像装置主要由射线管高压发生器探测

X(CT)X、、

器计算机控制系统图像分析软件和传送带等组成它的基本原理是通过获取物体在

、、。

不同视角下的投影进行重建运算得到被检物体的断层图像进而识别物质的衰减系

,,

数密度值和等效原子序数等信息并给出违禁品报警提示在机场港口等重

、、CT,。、

要场所对行李包裹等密封物件进行快速无损检查

、、。

5计量特性

空间分辨力

5.1

空间分辨力

≥2.00Lp/cm。

密度分辨力

5.2

能分辨模体中直径为密度分辨力为的圆柱体断层图像

3cm、3%。

等效原子序数测量值差异性

5.3

对不同尺寸同一种物质的等效原子序数测量值的差异

、≤15%。

测量值相对偏差

5.4

测量值包括密度值等效原子序数值衰减系数

:、、CT、。

无干扰物同一尺寸条件下测量值相对偏差

a)、,±1.5%;

有干扰物同一尺寸条件下测量值相对偏差

b)、,±3%;

无干扰物不同尺寸条件下测量值相对偏差

c)、,±3%。

泄漏辐射

5.5

在距装置主体不含辊道外表面的任意处包括系统的入口出口处

()5cm(、),

射线的空气比释动能率

/。

X≤5μGyh

注:以上计量特性指标不适用于合格性判定,仅供参考。

6校准条件

环境条件

6.1

环境温度

6.1.1:(25±10)℃。

相对湿度

6.1.2:30%~75%。

大气压力

6.1.3:86kPa~106kPa。

仪器周围无影响使用的震动和电磁场干扰

6.1.4。

2

JJF2102—2024

周围环境剂量当量率不超过高本底地区除外

6.1.50.25μSv/h()。

校准用标准器及配套设备

6.2

性能测试模体

6.2.1

性能测试模体见附录

A。

防护水平辐射测量仪

6.2.2X

相对固有误差

-15%~+22%。

散射体

6.2.3

散射体由软质木材制成尺寸应不小于

,300mm×300mm×75mm。

7校准项目与校准方法

空间分辨力

7.1

将空间分辨力测试模体见附录置于输送带中心位置见图模体

7.1.1(A.1)(1),

X轴见图与输送带运动方向相同使用常规工作条件扫描模体

(A.1),。

图在输送带中间位置摆放模体的示意图

1

在扫描所得的断层图像中选择位于每个插件见图中间位置的图像进行

7.1.2(A.1)

观察调整图像的亮度对比度分辨出图像中一组最小的线对数无断点无黏连

,
