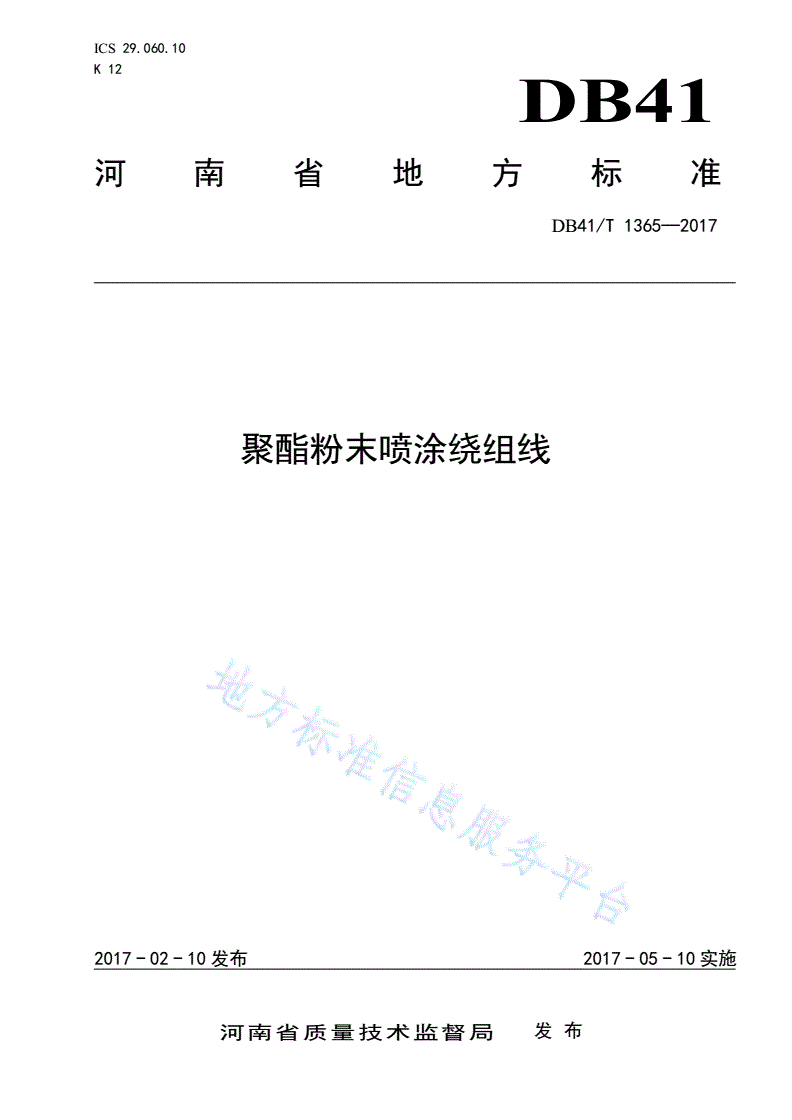

DB41/T 1365-2017 聚酯粉末喷涂绕组线

ICS29.060.10

K12

DB41

河南省地方标准

DB41/T1365—2017

聚酯粉末喷涂绕组线

2017-02-10发布2017-05-10实施

河南省质量技术监督局发布

DB41/T1365—2017

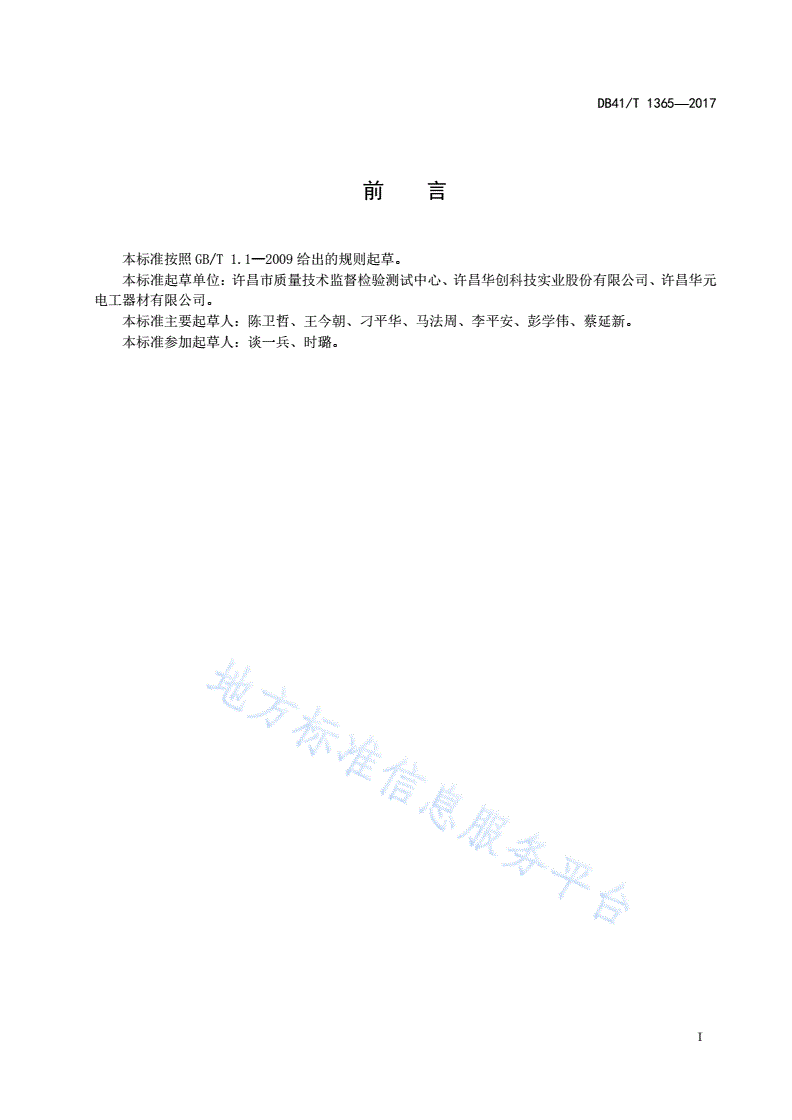

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准起草单位：许昌市质量技术监督检验测试中心、许昌华创科技实业股份有限公司、许昌华元

电工器材有限公司。

本标准主要起草人：陈卫哲、王今朝、刁平华、马法周、李平安、彭学伟、蔡延新。

本标准参加起草人：谈一兵、时璐。

I

DB41/T1365—2017

聚酯粉末喷涂绕组线

1范围

本标准规定了聚酯粉末喷涂绕组线（以下简称绕组线）的系列代号、标记示例、技术要求、试验方

法、检验规则、标志、包装、运输及贮存。

本标准适用于电压等级不大于1kV，耐热等级180的聚酯粉末喷涂铜、铝圆(扁)绕组线。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T321—2005优先数和优先数系

GB/T3048.2电线电缆电性能试验方法第2部分：金属材料电阻率试验

GB/T3953电工圆铜线

GB/T3955电工圆铝线

GB/T4074.1绕组试验方法第1部分：一般规定

GB/T4074.2绕组试验方法第2部分：尺寸测量

GB/T4074.3绕组试验方法第3部分：机械性能

GB/T4074.5绕组试验方法第5部分：电性能

GB/T4074.6绕组试验方法第6部分：热性能

GB/T5584.2电工用铜、铝及其合金扁线第2部分：铜扁线

GB/T5584.3电工用铜、铝及其合金扁线第3部分：铝扁线

3系列代号

聚酯粉末喷涂铜圆绕组线—JT；聚酯粉末喷涂铜扁绕组线—JBT。

聚酯粉末喷涂铝圆绕组线—JL；聚酯粉末喷涂铝扁绕组线—JBL。

4标记示例

绕组线按系列代号、耐热等级、导体标称尺寸（圆绕组线：导体标称直径；扁绕组线：导体标称宽

边尺寸×窄边尺寸）和标准编号顺序进行标记。

示例1：导体标称直径为2.500mm的聚酯粉末喷涂铜圆绕组线标记为：

JT/1802.500DB41/T×××-××××。

示例2：导体标称宽边尺寸6.300mm、窄边尺寸3.150mm的聚酯粉末喷涂铝扁绕组线标记为：

JBL/1806.300×3.150DB41/T×××-××××。

5技术要求

1

DB41/T1365—2017

5.1原材料

5.1.1绝缘材料

采用固体粉末状聚酯高分子聚合物。

5.1.2导体材料

铜导体材料应符合GB/T3953或GB/T5584.2的规定，铝导体材料应符合GB/T3955或GB/T5584.3

的规定。

5.2尺寸

5.2.1导体尺寸

圆绕组线导体标
