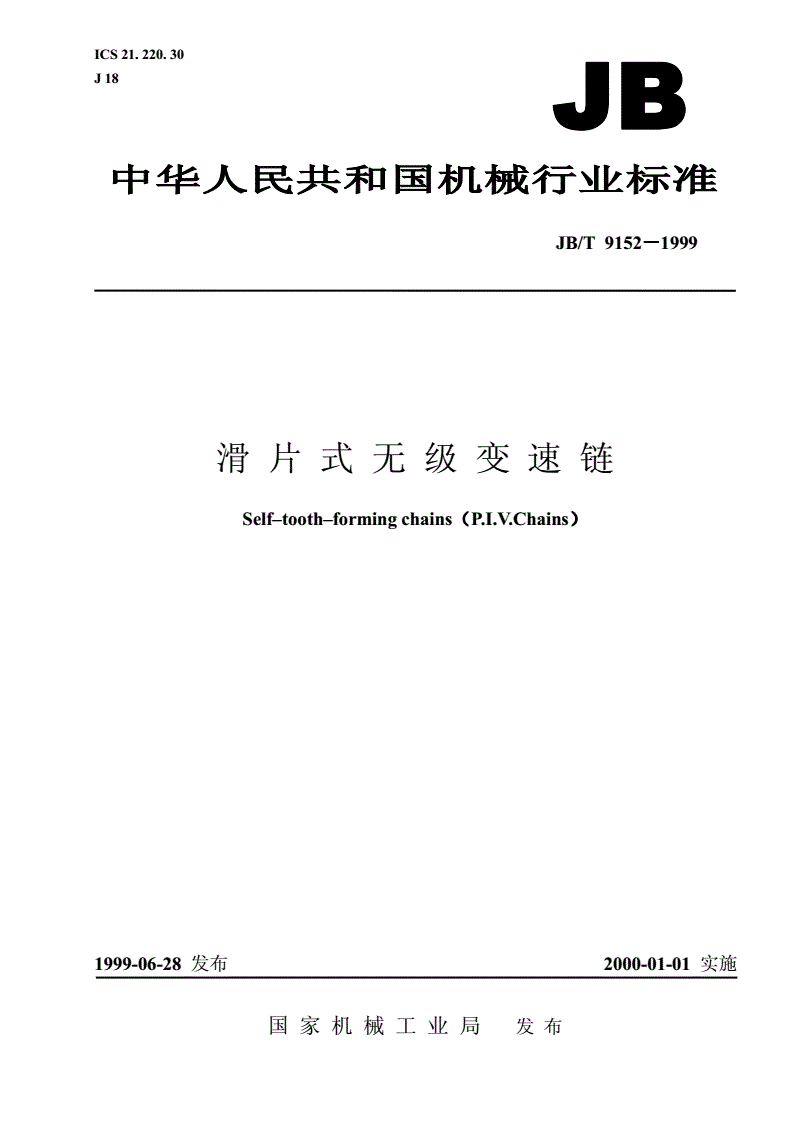

JB/T 9152-1999 滑片式无级变速链

ICS21.220.30

J18

JB/T9152999－－－1

滑片式无级变速链

Self–tooth–formingchains（（（P.I.V.Chains）））

1999-06-28发布2000-01-01实施

国家机械工业局发布

JB/T9152－－－－1999

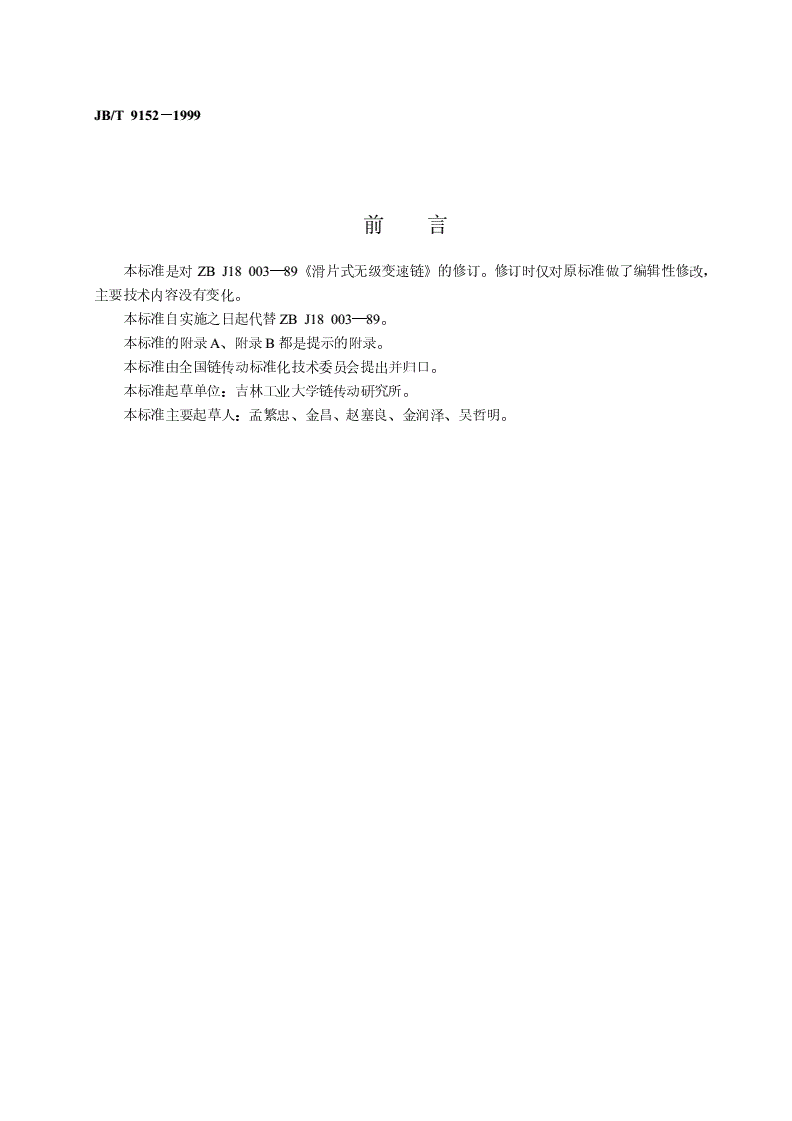

前言

本标准是对ZBJ18003—89《滑片式无级变速链》的修订。修订时仅对原标准做了编辑性修改，

主要技术内容没有变化。

本标准自实施之日起代替ZBJ18003—89。

本标准的附录A、附录B都是提示的附录。

本标准由全国链传动标准化技术委员会提出并归口。

本标准起草单位：吉林工业大学链传动研究所。

本标准主要起草人：孟繁忠、金昌、赵塞良、金润泽、吴哲明。

中华人民共和国机械行业标准

JB/T9152－－－－1999

滑片式无级变速链

代替—

ZBJ1800389

Self–tooth–formingchains（（（（P.I.V.Chains））））

1范围

本标准规定了滑片式无级变速链（以下简称滑片链）的结构型式、基本参数、技术要求、试验方法

和检验规则等。

本标准适用于齿链式无级变速器所用的滑片链。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T9785—1988链条、链轮术语

3术语、代号

本标准有关术语按GB/T9785的规定。

本标准使用的代号见表1。

表1

节距P销轴直径d2滑片长度lf滑片斜角α链板高度h2最小抗拉载荷每米质量

型号

mmmmmm（°）mmkNN/m

A018.7524.09.59≈10

A125.003.037.813.521≈21

A328.6044.216.038.5≈30

15

A458.561.5≈54

36.004.020.5

A570.071≈67

A644.405.477.023.7125≈90

4型式尺寸

4.1结构型式

滑片链的结构型式如图1所示。整挂滑片链（以下简称整链）为奇数节时，其连接形式如图1a）

所示；整链为偶数节时，其连接形式如图1b）
