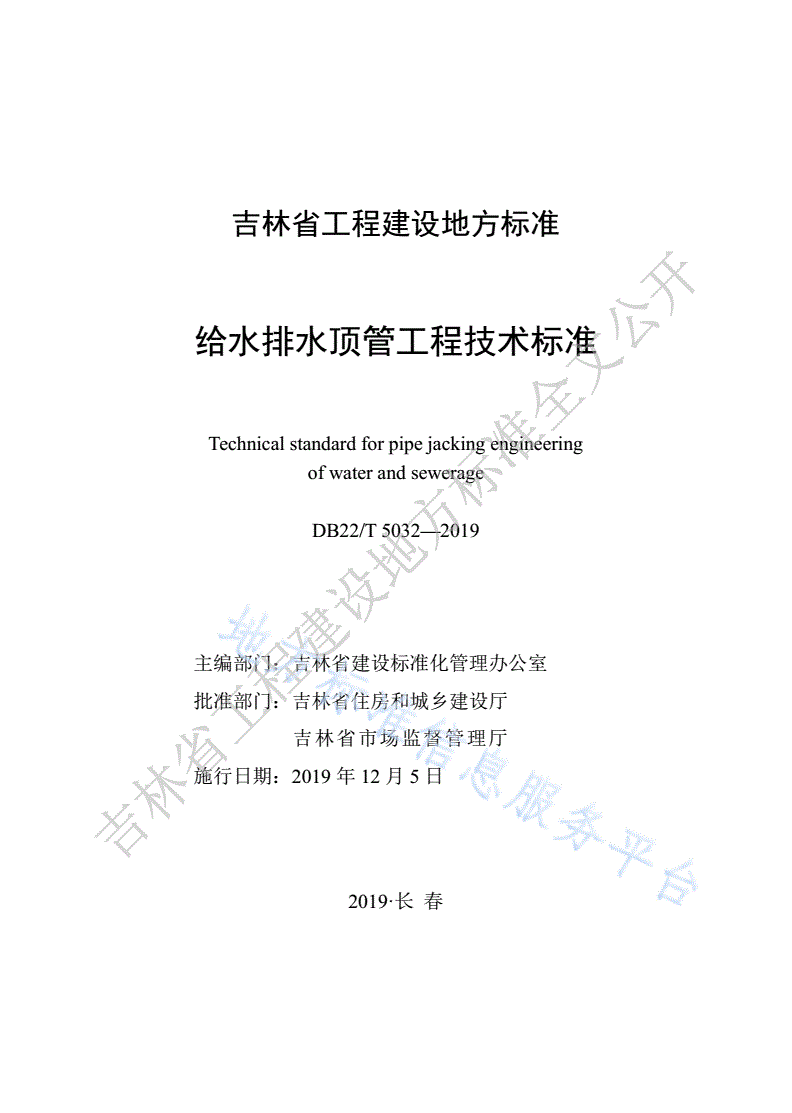

DB22/T 5032-2019 给水排水顶管工程技术标准

吉林省工程建设地方标准

给水排水顶管工程技术标准

Technicalstandardforpipejackingengineering

ofwaterandsewerage

DB22/T5032—2019

主编部门：吉林省建设标准化管理办公室

批准部门：吉林省住房和城乡建设厅

吉林省市场监督管理厅

施行日期：2019年12月5日

吉林省工程建设地方标准全文公开

2019·长春

吉林省工程建设地方标准全文公开

第536号

现批准《给水排水顶管工程技术标准》为吉林省工程

建设地方标准，编号为：DB22/T5032-2019，自发布之日

起实施。

吉林省工程建设地方标准全文公开

吉林省住房和城乡建设厅

吉林省市场监督管理厅

2019年12月5日

吉林省工程建设地方标准全文公开

前言

根据吉林省住房和城乡建设厅《关于下达〈2019年全省工程

建设地方标准制定（修订）计划（一）〉的通知》（吉建标［2019］

1号）的通知要求，标准编制组经广泛调查研究，认真总结经验，

依据国家和地方标准，并在广泛征求意见的基础上，制定本标准。

本标准的主要技术内容有：1总则；2术语和符号；3基本规

定；4材料；5勘察；6设计；7施工；8特种顶管；9监测与验

收。

本标准由吉林省建设标准化管理办公室负责管理，由长春市城

建维护集团股份有限公司负责具体内容的解释。请各单位在执行本

标准的过程中，随时将有关意见反馈给吉林省建设标准化管理办公

室（地址：长春市民康路519号，邮编：130041，邮箱：

jljsbz@126.com），以供今后修订时参考。

本标准主编单位：长春市城建维护集团股份有限公司

长春市城市快速路管理维护有限责任公司

中庆建设有限责任公司

本标准参编单位：吉林省勘察设计协会

本标准主要起草人：孙艳刚马亮金明岭郭剑

安曙浩田伟寇俊松张虹禹

梁凯华张宏权宗有志刘彬

张莹张维彭铖李岩

赵研宏周杨刘占国刘春雨

吉林省工程建设地方标准全文公开吴凯李超韩闯

本标准主要审查人员：周毅陶乐然裴壹用孙炜宁

黄克新武术宋玉虎

吉林省工程建设地方标准全文公开

目次

1总则...................................................................................................1

2术语和符号.......................................................................................2

2.1术语............................................................................................2

2.2符号............................................................................................4

3基本规定...........................................................................................6

4材料...................................................................................................7

4.1一般规定....................................................................................7

4.2管材............................................................................................7

4.3配件..........................................................................................11

5勘察.................................................................................................12

6设计.................................................................................................14

6.1一般规定..................................................................................14

6.2设计要点..................................................................................14

6.3结构设计..................................................................................16

7施工.................................................................................................21

7.1一般规定..................................................................................21

7.2施工准备..................................................................................21

7.3工作井施工..............................................................................23

7.4设备安装..................................................................................24

7.5顶管始发..................................................................................29

7.6顶管顶进..................................................................................30

吉林省工程建设地方标准全文公开7.7注浆减阻..................................................................................38

7.8中继间施工..............................................................................41

7.9顶进接收..................................................................................43

7.10顶进后处理............................................................................43

7.11施工测量................................................................................44

7.12顶进记录................................................................................45

7.13冬雨期施工............................................................................45

7.14施工安全与环境保护............................................................46

7.15其它........................................................................................48

8特种顶管.........................................................................................50

8.1曲线顶管..................................................................................50

8.2长距离顶管..............................................................................51

8.3小直径顶管..............................................................................52

8.4大直径管顶管..........................................................................52

8.5矩形顶管..................................................................................53

8.6垂直顶升..................................................................................54

8.7破管施工..................................................................................55

8.8地下对接..................................................................................55

9监测与验收.....................................................................................57

9.1监测..........................................................................................57

9.2验收..........................................................................................59

附录A顶管机选型参照表................................................................69

附录B顶管工程顶进测量记录表....................................................72

附录C顶管工程顶进记录表............................................................74

本标准用词说明.................................................................................75

引用标准名录.....................................................................................76

附：条文说明.....................................................................................77

吉林省工程建设地方标准全文公开

1总则

1.0.1为规范给水排水顶管技术要求，使给水排水顶管工程做到技

术先进、安全可靠、经济合理、科学环保，确保质量，制定本标准。

1.0.2本标准适用于给水排水顶管工程的勘察、设计、施工及验收。

1.0.3给水排水顶管工程的勘察、设计、施工及验收，除应符合本

标准外，尚应符合国家现行有关标准的规定。

吉林省工程建设地方标准全文公开

1

2术语和符号

2.1术语

2.1.1顶管法pipejackingmethod

在地下借助顶推装置，将管道逐节顶进的非开挖施工方法。

2.1.2顶管机jackingmachine

安装在顶进管道最前端用于顶进、出泥和导向等的顶进机械装

置。

2.1.3工具管toolpipe

安装在顶进管道前端，供施工人员在其中进行挖土、纠偏和测

量等作业的特殊钢制管节。

2.1.4套管casingpipe

输送工作介质的工作管线在穿越铁路、公路、河道和其它地下

设施时，为保护工作管线及可能受影响的设施，不影响工作管的维

护及相关设施的使用而预先铺设的直径大于工作管道的管道。

2.1.5工作井workingshaft

用于顶管始发端放置顶管设备并进行顶进施工的地下作业空

间结构，也称工作坑。

2.1.6接收井arrivingshaft

顶管终端接收顶管机的地下作业空间结构，也称接收坑。

2.1.7中继间intermediatejackingstation

为控制最大顶进力而设置在顶进管线中途的续顶机构。

2.1.8吉林省工程建设地方标准全文公开穿墙孔passageholeforpipejacking

在工作井墙中，管道或顶管机从工作井进入土层的孔洞。

2.1.9接收孔arrivingholeforpipejacking

为顶管机从土中穿入接收井而预先留置的孔洞。

2

2.1.10导轨guidetrack

在顶管初始阶段具有导向及定位作用并固定于工作井井底，用

于支撑顶管机和管节的轨道。

2.1.11后背墙reactionwall

工作井中承受顶进反力的墙体。

2.1.12后座jackingbase

安装在主油缸与后背墙之间，用于传递顶进反力的支承件。

2.1.13触变泥浆collaidalmud

填充于顶进管道和土体之间，在静置或受震条件下分别呈凝胶

或溶胶状态，顶进过程中起到减阻作用的泥浆材料。

2.1.14注浆减阻groutingdragreduction

通过在管道外壁注射润滑剂来达到减少顶进阻力的方法。

2.1.15顶进力jackingforce

顶管施工过程中推进整个管道系统和相关机械设备向前运动

的力。

2.1.16曲线顶管curvilinearpipejacking

轴线在水平方向、垂直方向呈曲线变化的顶管。

2.1.17小直径顶管smalldiameterpipejacking

施工人员不宜进入或无法进入作业的内径小于800mm的顶管。

2.1.18大直径顶管largediameterpipejacking

管子内径在3500mm以上的顶管。

2.1.19长距离顶管longdistancepipejacking

一次连续顶进长度在400m以上并设置中继间的顶管。

2.1.20超长距离顶管superlongdistancepipejacking

一次连续顶进长度超过1000m以上的长距离顶管。

2.1.21吉林省工程建设地方标准全文公开手掘式顶管manualpipejacking

施工人员进入顶进管道内进行开挖作业的一种顶管施工方法。

2.1.22土压平衡式顶管earthpressurebalancedpipejacking

3

由螺旋机出土，利用搅拌土体压力来平衡水土压力的一种顶管

施工方法。

2.1.23泥水平衡式顶管mudandwaterbalancedpipejacking

由泥水循环出土，利用泥水压力平衡水土压力的一种顶管施工

方法。

2.1.24气压平衡式顶管barometricbalancedpipejacking

采用压缩空气来平衡水压力以保持挖掘面土体稳定的一种顶

管施工方法。

2.2符号

2.2.1管道结构上的作用和作用效应

Epk——后背墙外土体的总被动土压力；

Eep，k——墙外土体的总主动土压力；

Fdc——混凝土管允许顶力；

𝑃——顶进力；

NF——顶管机的迎面阻力；

Ptk——顶力标准值。

2.2.2土及管材性能

Ap——管道的最小有效传力面积；

Eep，k——沉井前方主动土压力合力标准值；

Epk——沉井后方被动土压力合力标准值；

fep，k——最大主动土压力；

fpk——最大被动土压力；

fs——管道外壁与土的平均摩阻力；

吉林省工程建设地方标准全文公开fc——混凝土抗压强度设计值；

fs——钢管轴向抗压强度设计值；

fb——玻璃纤维增强塑料夹砂管轴向抗压强度设计值；

Kdc——混凝土管综合系数；

4

Kds——钢管综合系数；

Kdb——玻璃纤维增强塑料夹砂管综合系数；

Kdp——预应力钢筒混凝土管综合系数；

Su——土的不排水抗剪强度；

𝛾——土的重度；

𝐶——土的粘聚力；

ψ——管道所处土层的内摩擦角。

2.2.3几何参数

D——管道的外径；

h0——地面至机头中心的高度；

h——后背墙外天然土壁的高度；

hf——顶力距刃脚底的距离；

H——管道顶部以上覆盖土层的土拱高度；

Lb——沉井对应外壁宽度；

𝐿——管道顶进长度；

R——沉井外壁半径。

2.2.4设计系数

Kp——被动土压力系数；

f——顶进时管道与其周围土层作用力的摩擦系数；

ξ——考虑合力作用点不一致的折减系数。

吉林省工程建设地方标准全文公开

5

3基本规定

3.0.1顶管线路邻近重要建（构）筑物、地下管线或交通要道，或

穿越铁路、高速公路、堤防等情况时，应制定应急预案，采取安全

合理的有效防护措施和监测方案。

3.0.2顶管穿越铁路、公路或其他设施时，除应符合本标准的有关

规定外，尚应遵守铁路、公路或其他设施的相关规定。

3.0.3顶管工程所用管材、构配件及主要原材料等进场后应按照国

家有关标准的规定进行验收，顶管设备应检验合格后再进场，并应

进行单机、整机联动调试。

3.0.4在地下水位以下、顶距大于50m的顶管项目，宜优先选用

封闭式机械顶管施工。

3.0.5顶管工程冬雨期施工应做好相应的防雨、保温措施。

3.0.6顶管工程应综合考虑工程地质、水文地质和周边环境等条件，

合理选择工艺工法，优化设计，精心施工，严格监控。

3.0.7施工单位在开工前应编制施工组织设计，对关键的分部、分

项工程应分别编制专项施工方案。施工组织设计、专项施工方案必

须按规定程序审批后执行，有变更时应办理变更审批。

吉林省工程建设地方标准全文公开

6

4材料

4.1一般规定

4.1.1顶管工程所用管材应根据管道用途、管材特性及当地具体情

况确定，宜优先选用钢筋混凝土管、钢管、玻璃纤维增强塑料夹砂

管、预应力钢筒混凝土管。

4.1.2顶管工程所用管材的品种、规格、性能应符合现行国家有关

标准的规定和设计要求，接触生活用水的产品应符合国家现行有关

卫生标准的规定。

4.1.3顶管工程管材所用的原材料、半成品、成品等产品的品种、

规格、性能必须符合现行国家有关标准的规定和设计要求。

4.2管材

4.2.1顶管工程所用管材应符合下列基本要求：

1轴向承载能力和抗压能力应满足顶管工程设计要求；

2能够抵抗管道内外的侵蚀；

3几何尺寸准确，端部平整、垂直；

4具有良好的过流性能；

5接头具有传递轴向载荷的能力且密闭性良好。

4.2.2管节长度宜为2.0m～3.0m。

4.2.3吉林省工程建设地方标准全文公开钢筋混凝土管材性能应符合下列规定：

1钢筋混凝土管材应符合现行国家标准《混凝土和钢筋混凝

土排水管》GB/T11836；管节及接口的抗渗性能应符合设计的相关

规定；

2钢筋混凝土顶管的混凝土强度等级不应低于C40；

7

3钢筋混凝土管宜采用双道橡胶密封圈钢承插接口形式；

4钢筋混凝土管材配件防腐性能应符合下列要求：

1）防腐产品应有出厂合格证及检测报告，包装应完好、无

破损且无滴漏；

2）钢套环应按设计要求进行防腐处理，端部刃口无疵点，

焊接处应平整。

4.2.4钢管管材性能应符合下列规定：

1顶管钢材宜选用Q235B钢材，长度和厚度符合设计相关要

求；

2顶管钢材的规格和性能应符合现行国家标准《碳素结构钢》

GB/T700的规定，且焊缝等级应不低于II级，管节内外直缝宜采

用埋弧自动焊；

3管壁厚度应考虑计算厚度加腐蚀量厚度，腐蚀量厚度应根

据使用年限及环境条件确定，且不得小于2mm。钢管年腐蚀量标

准可按表4.2.4确定；

表4.2.4钢管年腐蚀量（单面）标准

腐蚀环境低于地下水位区地下水位变化区高于地下水位地区

腐蚀量（mm/年）0.020.040.03

4钢管管材防腐性能应符合下列规定：

1）钢管表面除锈应清除油污、尘土、焊渣、氧化物及疏松

的锈蚀物；

2）钢管防腐层宜在工厂内完成，现场连接的坡口按设计要

求处理；

3）钢管外防腐可采用熔结环氧粉末防腐涂层或环氧树脂

吉林省工程建设地方标准全文公开玻璃钢外防腐等，钢管内防腐可采用液体环氧涂料等，

内外厚度应符合相关规范的规定；

4）防腐涂料产品应具有出厂合格证，包装完好、无破损、

无滴漏；

5）进行管道防腐喷涂时，应在上一道涂层基本固化后方可

8

进行下一道涂层作业，每道涂层作业时间较长，必须将

原涂层清洁后再进行下道作业。两道涂层间隔不宜超过

2周；

6）防腐涂装禁止在雨天、雾天、大风天气露天作业，被喷

涂表面必须保持干燥、无水迹、油迹，在配料和涂刷过

程中严禁与火、酸、碱、醇等接触；

7）钢管拼装待焊缝冷却后，应进行防腐处理。

4.2.5玻璃纤维增强塑料夹砂管管材性能应符合下列规定：

1玻璃纤维增强塑料夹砂管质量应符合现行国家标准《玻璃

纤维增强塑料夹砂管》GB/T21238的规定；

2玻璃纤维增强塑料夹砂管的内表面应光滑平整，无龟裂、

分层、针孔、杂质、贫胶区、气泡和纤维浸润不良等现象；

3管端面应平齐，边棱无毛刺，管道外表面平直度应小于

3mm；

4缠绕成型玻璃纤维增强塑料夹砂管的管端应增强，且应设

置增强过渡段；

5玻璃纤维增强塑料夹砂管可采用双插口接头或承插式接头；

6用于输送饮用水的顶管管道，管内涂层树脂应符合国家现

行卫生标准的规定；

7玻璃纤维增强塑料夹砂管可不做防腐处理。

4.2.6预应力钢筒混凝土管应符合下列规定：

1预应力钢筒混凝土管的制作质量应符合现行国家标准《预

应力钢筒混凝土管》GB/T19685的规定；

2管道承、插口端部混凝土不应有缺料、掉角、孔洞等现象；

3管道内壁混凝土表面应平整光洁，不应出现直径或深度大

于吉林省工程建设地方标准全文公开10mm孔洞、凹坑以及蜂窝麻面等不密实现象；

4管道外壁混凝土表面应平整，无粘皮、麻面、蜂窝、塌落

露筋、空鼓，局部凹坑深度不应大于5mm；

5预应力钢筒混凝土管防腐要求参考钢管管材防腐性能要求；

9

6预应力钢筒混凝土管标识、运输和保管应符合下列规定：

1）管节出厂前应对合格的管节设置标志，标志内容应包括

企业名称、产品商标、产品标记以及生产日期；

2）管节严禁采用钢丝穿心方式吊装，应采取措施防止管节

碰伤；

3）管节应按不同管节品种、公称内径、工作压力、覆土深

度等因素分别存放，不得混放；

4）在干燥气候条件下，应加强管节的后期洒水保养工作。

4.2.7管道接口应符合下列规定：

1管道接口表面应平整无破损；

2管道接口尺寸及组装应符合设计要求；

3管道接口应满足顶管施工轴向力和剪切力的设计要求；

4管道接口满足密封性能要求；

5管节之间、管节与顶管机或工具管之间采用插接连接时，

顶管机（工具管）或前节管节宜搭在导轨上200mm～300mm。

4.2.8管材制造商应提供顶进管道的下列详细资料：

1管道的内径；

2管道的外径；

3管道的接头形式；

4管道连接位置的尺寸；

5管节长度（平均长度）。

4.2.9顶进管道和管道接头出厂时，产品应有如下的标记：

1制造商的生产号码；

2生产日期；

3直径；

吉林省工程建设地方标准全文公开4测试标记，制造允许偏差和所采用的相关标准；

5检测合格标记。

10

4.3配件

4.3.1采用T形钢套环橡胶圈防水接口时，应符合下列规定：

1橡胶密封圈材料性能应符合现行国家标准《橡胶密封件给、

排水管及污水管道用接口密封圈材料规范》GB/T21873的规定；

2橡胶圈的外观和断面组织应致密、均匀、无裂缝、孔隙或

凹痕等缺陷；安装前应保持清洁、无油污，且不得在阳光下直晒；

3钢套环接口无疵点，焊接接缝平整，肋部与钢板平面垂直，

且应按设计规定进行防腐处理；

4木垫圈应采用质地均匀、富有弹性的材质制作，厚度宜为

8mm～12mm。

4.3.2采用橡胶圈密封的企口或防水接口时，应符合下列规定：

1粘结木衬垫时凹凸口应对中，环向间隙应均匀；

2插入前，滑动面可涂润滑剂，插入时，外力应均匀；

3安装后，发现橡胶圈出现位移、扭转或露出管外，应拔出

重新安装。

4.3.3洞口止水圈安装应符合下列规定：

1洞口止水圈应由下面四部分组成：前止水墙、预埋螺栓、

橡胶止水圈、钢压板；

2大于10m以上覆土深度或者穿越江河的工作坑中，洞口止

水圈宜设置两道；

3洞口止水圈橡胶应满足伸长率和强度要求。

吉林省工程建设地方标准全文公开

11

5勘察

5.0.1顶管工程勘察设计时，应查明沿线各地段的地质、地貌、地

层结构特征、地下水情况、各类土层的性质、空间分布等。

5.0.2顶管工程的结构设计和施工应以工程地质勘察及工程环境

调查资料为依据。

5.0.3顶管工程地质勘察及工程环境调查应包括钻探和物探。

5.0.4顶管管线范围内存在有害气体和其他有害物质时，应查明分

布状态，并应采取安全措施。

5.0.5工程地质勘察结束后，应对勘探孔进行封堵处理。

5.0.6顶管工程勘察应符合下列规定：

1勘察范围应覆盖规划设计线路；

2勘察内容应全面、详尽并具针对性；

3勘察资料齐全、完整；

4勘察具有一定的深度及建设性。

5.0.7顶管工程勘察应包括下列内容：

1选择合适方法对沿线进行调查、踏勘，了解地上建（构）

筑物、地下构筑物、地下障碍物及地下管线状况；

2顶管工程地段有无潜蚀、流沙、管涌和地震液化地层情况；

3顶管工程地段有无溶洞或空洞情况；

4顶管工程是否处于断裂带或地震带；

5顶管工程地段有无暗河、地下水及承压水等情况；

6顶管工程地段有无腐蚀性水质及有害气体等；

吉林省工程建设地方标准全文公开7顶管工程穿越河流、湖泊、池塘、大堤等所需考虑的因素；

8顶管工程地段冰冻层状况及变化规律。

5.0.8勘察报告应由文字和图表两部分组成，报告应满足相应设计

和施工阶段的技术要求。

12

5.0.9顶管工程勘察报告文字部分应包含下列内容：

1勘察目的和任务要求；

2拟建顶管工程的基本特性；

3勘察方法和工作布置说明；

4场地地形、地质、地貌、岩土性质、地下水水位及地下水

压力和地下水对管材腐蚀性的阐述和影响评价；

5地基土的稳定性评价；

6岩土参数的分析及选用；

7建议顶管选位方案；

8工程施工及使用期间可能发生的岩土工程问题的预测及监

控、防治措施建议；

9有关顶管工程设计及施工措施的建议。

5.0.10顶管工程勘察报告图表部分应包含下列内容：

1勘探点平面布置图；

2工程地质柱状图；

3工程地质剖面图；

4原位测试成果图表；

5室内试验成果图表；

6岩土工程计算简图及计算成果图表；

7建议地基不稳定土层的处理方案图表。

吉林省工程建设地方标准全文公开

13

6设计

6.1一般规定

6.1.1顶管设计应包括选线、工作井（接收井）形式、管材选择、

井间距、管道埋深等内容。

6.1.2顶管结构承载能力应能够满足施工要求。

6.2设计要点

6.2.1顶管线路选择应符合下列要求：

1避开地下障碍物，与地上及地下建（构）筑物管线等应有

足够的安全距离，安全距离符合相关规范规定；

2禁止穿越活动断裂带、暗河；

3顶管线路穿越河道时，应充分考虑管线的埋置深度。

6.2.2顶管工作坑选择应考虑下列因素：

1管道井室的位置；

2可利用坑壁土体作后座墙；

3便于排水、出土和运输；

4对地上、地下建筑物、构筑物易于采取保护和安全施工措

施；

5距电源和水源较近，交通方便；

6地下水位以下顶进时，工作坑要设在管线下游，逆管道坡

度方向顶进，有利于管道排水；吉林省工程建设地方标准全文公开

7减少工作坑的数量；

8直线顶管工作坑宜设在管道附属构筑物处，顶管完成后直

接在工作坑地点修建永久性管道附属构筑物；

14

9长距离直线管道顶进时，在检查井处作工作坑，在工作坑

内可以调头顶进。在管道拐弯处或转向检查井处，可采取双向顶进，

提高工作坑的利用率；

10多排顶进或多向顶进时，宜共同利用一个工作坑；

11工作坑的选址应尽量避开房屋、地下管线、池塘、架空电

线等不利于顶管施工的场所。

6.2.3工作井的结构形式宜根据顶管施工条件、工程地质和水文地

质条件、井深度等因素确定。

6.2.4工作井尺寸应遵循以下原则：

1最小长度应满足顶管机在井内安拆和起吊的要求；

2最小宽度应满足有足够的操作空间；

3工作井尺寸及平面布置满足选址要求。

6.2.5管材设计包括管材选型及管节的基本参数设定。

6.2.6管材选型应根据材料优缺点进行合理选用。

6.2.7顶管间距设置应符合下列要求：

1互相平行的管道水平净距应根据土层性质、管道直径和管

道埋置深度等因素确定，一般情况下宜大于1倍的管道外径；

2空间交叉管道的净间距，钢管不宜小于0.5倍管道外径，

且不应小于1.0m，钢筋混凝土管和玻璃纤维增强塑料夹砂管不宜

小于1倍管道外径，且不应小于2m；

3顶管底与建筑物基础底面相平时，直径小于1.5m的管道宜

保持2倍管径净距，直径大于1.5m的管道宜保持3m净距。

6.2.8管顶覆盖层厚度应符合下列要求：

1管顶覆盖层厚度宜不小于管道外径的1.5倍且不小于3m；

2在有地下水地区及穿越江河时，管顶覆盖层的厚度尚应满

足管道抗浮要求。吉林省工程建设地方标准全文公开

6.2.9下列情况不宜采用顶管施工：

1土体承载力f小于30kPa；

2岩体强度大于15MPa；

15

3土层中砾石含量大于30％或粒径大于200mm的砾石含量

大于5％；

4江河中覆土层渗透系数K大于或等于10-2cm/s。

6.3结构设计

6.3.1顶管机迎面阻力按现行国家标准《给水排水管道工程施工及

验收规范》GB50268的要求计算。

6.3.2计算顶力按下式计算：

P=πDLfs+NF（6.3.2）

式中：

P——计算顶力（KN）；

D——管道外径（m）；

2

fs——管道外壁与土的平均摩阻力（KN/m），通过试验确定；

L——管道的顶进长度（m）；

NF——顶管机的迎面阻力。

6.3.3管材允许顶力按下式计算：

1钢筋混凝土管

Fdc=KdcfcAp（6.3.3-1）

式中：

Fdc——混凝土管允许顶力（N）；

Kdc——混凝土管综合系数，取Kdc=0.372；

2

fc——混凝土抗压强度设计值（N/mm）；

2

Ap——管道最小有效传力面积（mm）。

2钢管

吉林省工程建设地方标准全文公开Fds=KdsfsAp（6.3.3-2）

式中：

Fds——钢管允许顶力（N）；

Kds——钢管综合系数，取Kds=0.277，当顶进长度小于300m

16

未加中继间时，且土层均匀，取Kds=0.346；

2

fs——钢管轴向抗压强度设计值（N/mm）；

2

Ap——管道最小有效传力面积（mm）。

3玻璃纤维增强塑料夹砂管

Fdb=KdbfbAp（6.3.3-3）

式中：

Fdb——玻璃纤维增强塑料夹砂管允许顶力（N）；

Kdb——玻璃纤维增强塑料夹砂管综合系数，取Kds=0.277；

fb——玻璃纤维增强塑料夹砂管轴向抗压强度设计值

（N/mm2）；

2

Ap——管道最小有效传力面积（mm）。

4预应力钢筒混凝土管

Fdp=KdpfcAp（6.3.3-4）

式中：

Fdp——预应力钢筒混凝土管允许顶力（N）；

Kdp——预应力钢筒混凝土管综合系数，取Kdp=0.391；

2

fc——预应力钢筒混凝土抗压强度设计值（N/mm）；

2

Ap——预应力钢筒管道最小有效传力面积（mm）。

6.3.4工作井允许顶力按下列要求计算：

1圆形工作井允许顶力按下式计算：

Ptk=ξ（0.8Epk-Eep，k）（6.3.4-1）

2

Epk=3.56RCh√𝐾𝑃+𝑅γh(0.89𝐾𝑃+0.11(1−𝑠𝑖𝑛𝜓))（6.3.4-2）

22

Eep，k=2𝑅（1/2γh𝐾𝑎−2𝐶ℎ√𝐾𝑎+2𝐶/𝛾）（6.3.4-3）

2

吉林省工程建设地方标准全文公开KP=tan（45°+ψ/2）（6.3.4-4）

ξ=（hf-丨hf-hp丨）/hf（6.3.4-5）

式中：

Eep，k——沉井前方主动土压力合力标准值（KN）；

Epk——沉井后方被动土压力合力标准值（KN）；

17

Ptk——顶力标准值（KN）；

ξ——考虑合力作用点不一致的折减系数；

hp——土压力合力至刃脚底的距离；

hf——顶管力至刃脚底的距离；

Epk——后背墙外土体的总被动土压力（KN）；

γ——土的重度（KN/m3）；

h——后背墙外天然土壁的高度（m）；

ψ——土层内摩擦角（°）；

C——土粘聚力（KN/m2）；

KP——被动土压力系数；

R——沉井外壁直径（m）。

（a）平面图（b）剖面图

图6.3.4-1圆形沉井顶力作用下土体稳定计算图

2矩形工作井允许顶力按下式计算：

P≤𝜉（0.8E-E）（6.3.4-6）

吉林省工程建设地方标准全文公开tkpkep，k

18

（a）平面图（b）剖面图

图6.3.4-2矩形沉井顶力作用下土体稳定计算图

其中主动土压力及被动土压力按表
