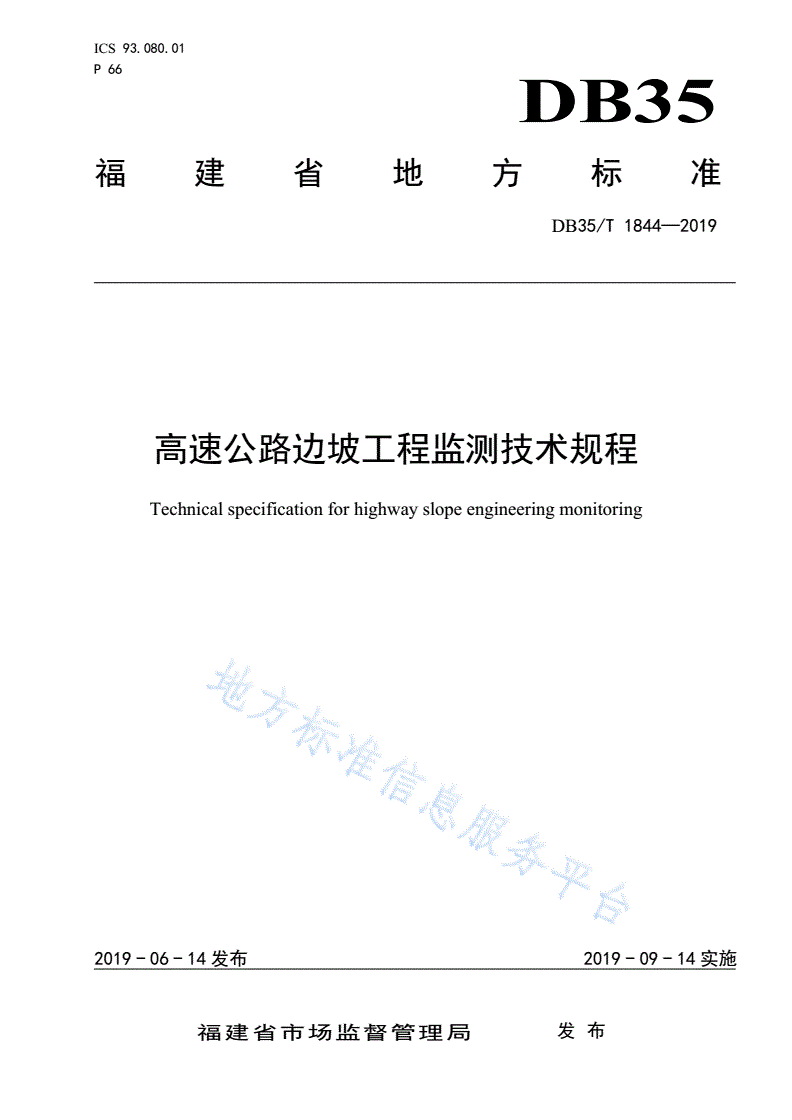

DB35/T 1844-2019 高速公路边坡工程监测技术规程

ICS93.080.01

P66

DB35

福建省地方标准

DB35/T1844—2019

高速公路边坡工程监测技术规程

Technicalspecificationforhighwayslopeengineeringmonitoring

2019-06-14发布2019-09-14实施

福建省市场监督管理局发布

DB35/T1844—2019

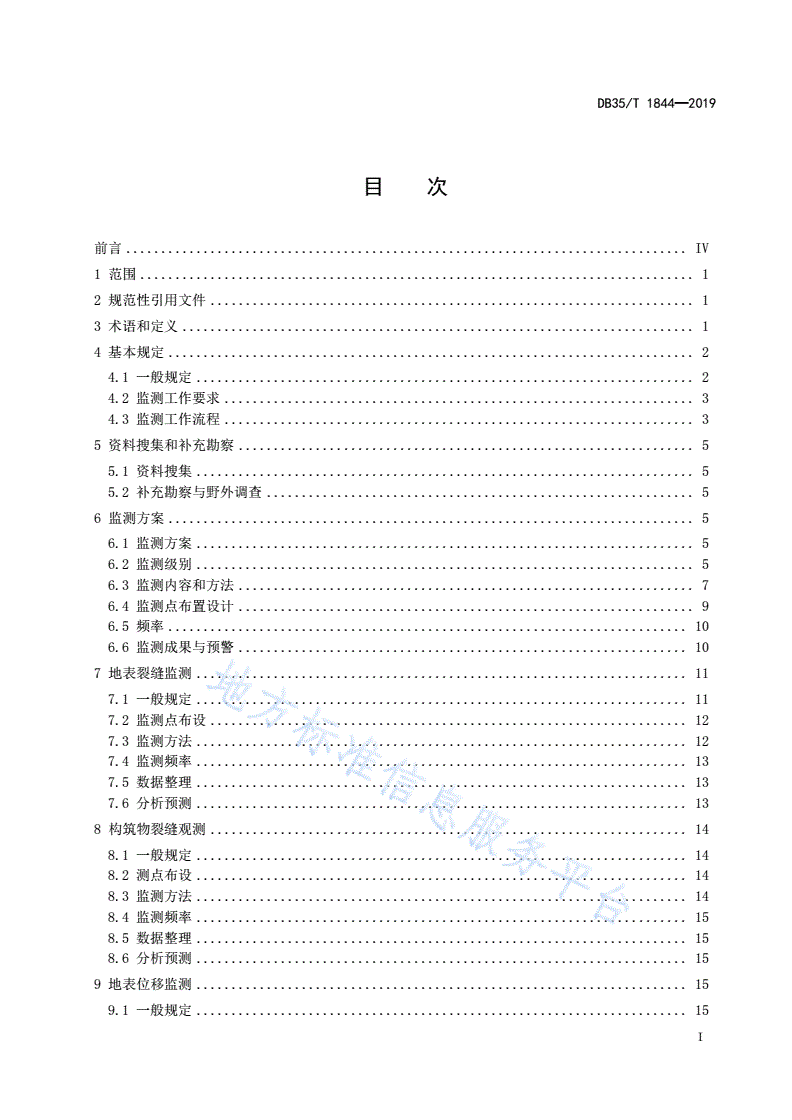

目次

前言................................................................................IV

1范围...............................................................................1

2规范性引用文件.....................................................................1

3术语和定义.........................................................................1

4基本规定...........................................................................2

4.1一般规定.......................................................................2

4.2监测工作要求...................................................................3

4.3监测工作流程...................................................................3

5资料搜集和补充勘察.................................................................5

5.1资料搜集.......................................................................5

5.2补充勘察与野外调查.............................................................5

6监测方案...........................................................................5

6.1监测方案.......................................................................5

6.2监测级别.......................................................................5

6.3监测内容和方法.................................................................7

6.4监测点布置设计.................................................................9

6.5频率..........................................................................10

6.6监测成果与预警................................................................10

7地表裂缝监测......................................................................11

7.1一般规定......................................................................11

7.2监测点布设....................................................................12

7.3监测方法......................................................................12

7.4监测频率......................................................................13

7.5数据整理......................................................................13

7.6分析预测......................................................................13

8构筑物裂缝观测....................................................................14

8.1一般规定......................................................................14

8.2测点布设......................................................................14

8.3监测方法......................................................................14

8.4监测频率......................................................................15

8.5数据整理......................................................................15

8.6分析预测......................................................................15

9地表位移监测......................................................................15

9.1一般规定......................................................................15

I

DB35/T1844—2019

9.2监测点布设.....................................................................15

9.3监测方法.......................................................................16

9.4监测频率.......................................................................18

9.5数据整理.......................................................................18

9.6分析预测.......................................................................18

10深部位移监测......................................................................18

10.1一般规定......................................................................18

10.2测点布设......................................................................19

10.3监测方法......................................................................20

10.4监测频率......................................................................21

10.5数据整理......................................................................21

10.6分析预测......................................................................22

11倾斜变形监测......................................................................22

11.1一般规定......................................................................22

11.2测点布设......................................................................23

11.3监测方法......................................................................23

11.4监测频率......................................................................23

11.5数据整理......................................................................23

11.6分析预测......................................................................24

12锚杆（索）应力监测................................................................24

12.1一般规定......................................................................24

12.2测点布设......................................................................24

12.3监测方法......................................................................24

12.4监测频率......................................................................26

12.5数据整理......................................................................26

13地下水监测........................................................................26

13.1一般规定......................................................................26

13.2测点布设......................................................................26

13.3监测方法......................................................................26

13.4监测频率......................................................................27

13.5数据整理......................................................................27

14自动化监测........................................................................27

14.1一般规定......................................................................27

14.2监测内容......................................................................27

14.3监测方法......................................................................28

14.4监测告警......................................................................29

15成果编制..........................................................................29

附录A（规范性附录）静态测量....................................................30

附录B（规范性附录）测斜仪监测..................................................32

II

DB35/T1844—2019

附条文说明........................................................................35

III

DB35/T1844—2019

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准由福建省交通运输厅提出并归口。

本标准起草单位：福建厦蓉高速公路漳龙段扩建工程有限公司、福建省高速公路建设总指挥部、中

铁西北科学研究院有限公司。

本标准主要起草人：苏兴矩、钟元庆、廖小平、刘代文、陈礼彪、曾俊铖、王建松、丘仁科、吴强、

高和斌、丘礼球、曾祥锦、廖健榕、黄伯承、范胜辉、魏土荣、马新凯、林灿阳、李莉萍、张子永、

赵杰、陈志福、夏承明、宁炜。

IV

DB35/T1844—2019

高速公路边坡工程监测技术规程

1范围

本标准规定了高速公路边坡工程监测的基本规定、资料搜集和补充勘察、监测方案、地表裂缝监测、

构筑物裂缝观测、地表位移监测、深部位移监测、倾斜变形监测、锚杆（索）应力监测、地下水监测、

自动化监测和成果编制。

本标准适用于福建省高速公路路堑高边坡、路堤高边坡与滑坡工程的监测，包括工程施工阶段的施

工安全监测、工程交工后试运营阶段的工程效果监测和高速公路运营期间的运营安全监测等。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB50007—2011建筑地基基础设计规范

GB50021—2001岩土工程勘察规范（2009版）

GB50026—2007工程测量规范

GB50086—2015岩土锚杆与喷射混凝土支护工程技术规范

GB50167—2014工程摄影测量规范

GB50497—2009建筑基坑工程监测技术规范

JTG/T3334—2018公路滑坡防治设计规范

JTGD30—2015公路路基设计规范

JTGF10—2006公路路基施工技术规范

JTGF80/1—2017公路工程质量检验评定标准第一册土建工程

YS5229—1996岩土工程监测规范

3术语和定义

下列术语和定义适用于本文件。

3.1

滑坡landslide

斜坡上部分岩土体在重力作用下沿一定的软弱面或带向下、向前做整体或分散滑移的过程与现象。

3.2

路堑高边坡deepcutting

挖方边坡高度超过20m的土质边坡或挖方边坡高度超过30m的岩质边坡。

3.3

路堤高边坡highembankment

路堤填土高度超过20m的边坡或路堤中心填高超过10m的边坡。

1

DB35/T1844—2019

3.4

类土质边坡soil-similarslope

边坡主体为不同时期或成因的坡体堆积物，或岩体经风化作用形成并保留或残存原岩结构特征的风

化土体物质、或砂土状强风化岩层物质组成的边坡。

3.5

二元结构边坡dualstructureslope

边坡主体地层由上覆土层（包括残积层、全风化层和砂土状强风化层）与下伏基岩（包括碎块状强

风化层、弱风化层等基岩）共同组成，其具有明显的差异风华界面，体现为上下二元接触特征的边坡。

3.6

稳定性stability

边坡或滑坡的稳定程度或状态。

3.7

变形破坏deformationandfailure

坡体岩土或防护加固工程结构发生的位移、沉降、倾斜、开裂、解体、损毀等现象。

3.8

施工安全监测monitoringforconstructionsafety

施工期量测高边坡或滑坡有关变形、应力、地下水及环境等参数的动态变化与发展规律，以保障施

工期建设安全的监测。

3.9

工程效果监测monitoringforengineeringeffect

高速公路试运营期量测高边坡或滑坡有关变形、应力、地下水及环境等参数的动态变化与发展规律，

以检验工程效果。

注：亦称“工后监测”。

3.10

运营安全监测monitoringfortransportationsafety

运营期量测高边坡或滑坡有关变形、应力、地下水及环境等参数的动态变化与发展规律，以保障运

营安全的监测。

4基本规定

4.1一般规定

4.1.1对高速公路高边坡工程应进行监测，保障路堑高边坡、路堤高边坡与滑坡工程的施工安全，检

验高边坡防护加固或滑坡治理的工程效果，管控运营高速公路的高边坡与滑坡治理工程运营安全风险。

监测内容与要求应符合GB50021—2001、GB50086—2015、JTGD30—2015、JTGF10—2006、JTGF80/1

—2017、JTG/T3334—2018相关规定。

4.1.2高边坡与滑坡监测可以按施工期、试运营期（即交工后2年或至竣工验收）和运营期等3阶段

分为施工安全监测、工程效果监测和运营安全监测。

4.1.3高边坡与滑坡施工安全监测的目的在于准确了解高边坡防护加固或滑坡治理工程施工期间坡体

变形动态；及时分析高边坡与滑坡稳定性状态；指导施工作业，保障施工安全，并为设计变更与优化提

供可靠的依据。

2

DB35/T1844—2019

4.1.4高边坡与滑坡工程效果监测的目的在于搜集高边坡防护加固或滑坡治理工程工程交工后坡体变

形特点、结构应力状态和环境因素变化等；验证坡体变形状态转化、结构受力水平与设计参数变化；评

估坡体与结构的稳定状态，检验工程效果。

4.1.5高边坡与滑坡运营安全监测的目的在于掌握高边坡与滑坡在运营期间的坡体变形活动动态、结

构应力变化规律等；分析高边坡与滑坡稳定状态，预测其发展趋势，评估安全风险，保障运营安全，并

为维修养护提供管养对策建议。

4.1.6高边坡工程监测所采用的监测仪器与设备，使用前应进行标定。

4.2监测工作要求

4.2.1高速公路高边坡包括挖方路堑高边坡和填方路堤高边坡，由于其施工方法、力学性状和变形规

律等不同特征，应采取不同的监测手段和方法。

4.2.2路堑高边坡施工安全监测，应及时了解和掌握路堑边坡开挖和防护工程施工过程中坡体变形动

态及其发展规律。

4.2.3路堤高边坡施工安全监测，应及时了解和掌握路堤边坡填筑过程中路基沉降变形历时动态，准

确掌握路堤边坡侧移变形动态及发展趋势。

4.2.4路堑高边坡工程效果监测，应了解和掌握路堑边坡开挖和防护加固工程施工完成后坡体变形动

态及其发展规律，同时监测防护加固工程的结构应力水平和工作状态。

4.2.5路堤高边坡工程效果监测，应了解和掌握路堤边坡填筑完成或路堤边坡防护加固工程施工完成

后路基沉降变形状态及其发展规律，同时监测路堤边坡侧移变形动态。

4.2.6路堑高边坡运营安全监测，应及时了解和掌握路堑边坡在长期交通运营过程中坡体的变形活动

动态，同时了解防护加固工程结构应力水平和工作状态。

4.2.7路堤高边坡运营安全监测，应及时了解和掌握高路堤边坡在长期交通运营过程中路堤边坡位移

变形活动动态。

4.2.8滑坡治理施工安全监测，应及时了解和掌握滑坡治理工程施工过程中坡体变形动态及其发展规律。

4.2.9滑坡治理工程效果监测，应了解和掌握滑坡治理工程施工完成后，坡体变形动态及其发展规律，

同时监测治理工程结构应力水平和工作状态。

4.2.10滑坡运营安全监测，应及时掌握滑坡在长期交通运营过程中坡体变形活动动态。

4.2.11高边坡与滑坡监测的设计和施工，应由相应专业技术资质的单位和有经验的专业技术人员承担。

4.2.12高边坡与滑坡监测应与人工巡查和边坡安全检查相结合。

4.2.13在满足监测精度要求的前提下，宜选用经济、实用的监测方法和手段；在经济、技术允许的条

件下，可采用先进的数据采集和传输设备，提高监测精度和效率。

4.2.14监测工作应按精准、高效的要求，布设高边坡与滑坡监测网点，确定监测内容和方法，采集与

记录监测数据来编写监测报告，同时，应保证监测数据准确性，监测成果具有权威性和可比性，并有利

于统计和查询。

4.2.15为确保高边坡和滑坡治理工程施工期间的安全和稳定，边坡动态变形监测应与工程施工同步进行。

4.2.16预应力锚固工程应根据对于边坡工程和滑坡治理工程的重要性和实际情况，对预应力锚杆（索）

的工作状况和锚固效果进行施工期和工程效果的原位监测。

4.2.17监测单位应及时提交监测报告和结论，监测报告应提交给项目业主，并由项目业主转送设计、

监理和施工等相关单位，指导工程设计与施工。

4.3监测工作流程

4.3.1开展高边坡或滑坡监测工作之前，应搜集、分析有关高边坡或滑坡工点的基础资料（资料要求

见第5章），并及时开展现场踏勘调查工作。

3

DB35/T1844—2019

4.3.2对于需要开展监测工作的边坡或滑坡工点，若地质资料不足时，应及时开展补充地质勘察等工作。

4.3.3监测工作具体实施前，应编写监测方案，明确监测目的和任务，确定高边坡或滑坡监测对象及

监测要素，划分监测安全级别，规定监测频率和监测点类型、密度、位置，说明监测方法、监测仪器类

型和精度等。监测方案应附监测工作布置图、监测标识及监测设施施工图、地下监测点地质剖面图等。

4.3.4根据监测方案布设监测网点、埋设监测标识，安装监测仪器，建立监测档案，并利用信息平台

等多种手段及时发布实时预警。

4.3.5监测工作实施阶段，应定期按时采集监测数据，做好监测数据的记录、传输和存储。

4.3.6监测网布设、监测仪器运行、监测数据采集、传输通讯、设备供电等存在问题时，应及时做好

监测网的调整优化和监测设备维护；监测仪器与设备使用前应完成标定等工作。

4.3.7监测数据采集完成后，应及时进行监测数据分析、整理，并编制和提交成果报告。

4.3.8高边坡与滑坡监测工作流程如图1所示。

图1监测工作流程图

4

DB35/T1844—2019

5资料搜集和补充勘察

5.1资料搜集

5.1.1高边坡与滑坡监测工作开展前，应搜集高边坡或滑坡各工点相关的工程地质环境背景、工程设

计信息、施工进展情况及变形历史与现状等资料，并开展工程地质现场踏勘调查等工作。

5.1.2地质环境背景搜集内容包括地形地貌、地层岩性、地质构造、坡体结构、物质组成、大气降雨

条件和地下水活动情况等。搜集的图件应包括高边坡或滑坡工程地质平面图、工程地质剖面图等。

5.1.3工程设计信息搜集内容包括路堑高边坡设计坡形、坡率、坡级和防护加固工程等资料，滑坡治

理工程措施等工程设计信息，路堤高边坡设计坡形、坡率、坡级，路基填筑结构形式、填筑材料等资料。

搜集的图件应包括高边坡防护加固工程设计立面图、设计断面图，或者滑坡治理工程布置平面图、设计

断面图等。

5.1.4施工进展情况搜集内容包括施工组织、施工工艺、施工进度和存在问题等资料。搜集的图件应

包括施工总平图、施工进度图等。

5.1.5变形历史与现状搜集应包括冲刷剥落、掉块落石、坍塌崩塌、边坡滑坡、山体滑坡等地质病害

的情况，或者存在坡体变形开裂、结构毀损等情况。

5.2补充勘察与野外调查

5.2.1各边坡监测工点应进行现场踏勘调查，现场踏勘调查工作深度应满足监测工作需要，并做好相

关调查资料与数据的搜集和整理工作。

5.2.2对于需要开展监测工作的边坡或滑坡工点，若地质资料不足时，应及时开展补充地质勘察等工

作。补充勘察工作，工作深度应查明高边坡的物质组成、坡体结构、边坡类型、地下水发育特点以及大

气降雨的作用和影响等，或者查明滑坡的性质、规模、原因、危害、变形历史与现状及发展趋势等。

5.2.3现场实地踏勘调查，应结合地形地貌条件和地物分布特点，采用GPS或大地测量等方法定位，

采用录像、拍照等方式现场记录影像资料，必要时应绘制调查对象的平面和剖面素描图。

5.2.4现场调查时应准确记录，完整填写调查表格，保留影像资料。调查结束时，应及时编写调查成

果报告及编绘附图。

6监测方案

6.1监测方案

6.1.1监测方案的内容应包括工程概况、监测依据、监测目的、监测内容、监测方法、技术要求、工

作布置、进度安排、工作数量、组织机构、人员配置、设备配备、经费预算、质量保障与安全措施等，

并附工作布置图。

6.1.2在监测方法及技术要求中应重点说明监测对象、监测项目、监测级别、测点布设、监测频率、

监测仪器、操作方法及精度要求等，并应说明监测标识埋设和监测设施施工要求及注意事项。

6.2监测级别

6.2.1高边坡监测设计可根据坡体规模和公路等级及变形病害历史与发展按照表1进行安全等级划

分。

5

DB35/T1844—2019

表1高边坡监测设计安全等级

高边坡规模安全等级

路堑边坡高度高速公路、

类别路堤边坡高度二级公路三、四级公路

土质（类土质）边坡二元结构边坡岩质边坡一级公路

高边坡20m～40m25m～50m30m～60m20(10)m～30(15)mⅠⅢⅢ

高大边坡40m～60m50m～70m60m～80m30(15)m～40(20)mⅠⅡⅢ

超高边坡≥60m＞70m≥80m≥40(20)mⅠⅠⅡ

已发生边坡滑坡的高边坡，高边坡监测设计安全等级宜提高一级；已发生山体滑坡的高边坡，高边坡监测设计要求

按滑坡监测设计；边坡稳定影响范围内，存在高压铁塔、重要构筑物、其他等级道路等，安全等级应高一级。区域内唯

一通道的二、三、四级公路的公路，高边坡监测设计安全等级宜提高一级；高边坡建设范围内存在其他等级道路需要监

测时，按此等级划分进行监测工作。

注1：高边坡监测设计安全等级由高到低依次为Ⅰ级、Ⅱ级、Ⅲ级。

注2：路堤边坡高度括符内为中心填高。

6.2.2滑坡可根据滑坡体积按照表2进行分类。

表2滑坡按体积分类

滑坡类型小型滑坡中型滑坡大型滑坡巨型滑坡

滑坡体积V(m3)V≤4×1044×104＜V≤30×10430×104＜V≤100×104V＞100×104

6.2.3滑坡监测设计应根据滑坡规模、稳定状况、周围环境，以及公路通过滑坡的部位和公路工程结

构类型等，按照表3进行滑坡危害程度分级。

表3滑坡危害程度分级

危害程度

危害对象

小型滑坡中型滑坡大型滑坡巨型滑坡

路堤○○★★

公路通过滑坡

路堑☆★▲▲

前部

桥梁★★▲▲

路堤★★▲▲

公路通过滑坡

路堑★★▲▲

中部

桥梁★★▲▲

路堤☆★▲▲

公路通过滑坡

路堑○○☆★

后部

桥梁★★★★

滑坡位于隧道洞口★★▲▲

滑坡危害程度分级符号：○——轻；☆——中等；★——严重；▲——特严重。

注：滑坡影响区内有高压输电塔、油气管道等重要建筑物，以及村庄和学校时，滑坡危害程度可定为严重或特严

重。当滑坡处于基本稳定状态时，其危害程度可定为轻。

6.2.4滑坡监测设计可根据危害程度和线路等级及变形病害历史与发展按照表4进行安全等级划分。

6

DB35/T1844—2019

表4滑坡监测设计安全等级

安全等级

滑坡危害程度

高速公路、一级公路二级公路三、四级公路

轻ⅠⅢⅢ

中等ⅠⅡⅢ

严重ⅠⅡⅡ

特严重ⅠⅠⅡ

滑坡影响区有桥梁、隧道、高压输电塔、油气管道等重要建筑物，以及村庄和学校的二、三、四级公路，滑坡防

治工程设计安全等级宜提高一级；区域内唯一通道的二、三、四级公路的公路，滑坡防治工程设计安全等级宜提高一

级；.高边坡建设范围内存在其他等级道路需要监测时，按此等级划分进行监测工作。

注：滑坡防治工程安全等级由高到低依次为Ⅰ级、Ⅱ级、Ⅲ级。

6.3监测内容和方法

6.3.1高边坡监测应基于不同监测目的和要求，根据不同的监测对象、不同的监测阶段和不同的安全

等级等，按照表5和表6所列的监测阶段要求开展监测工作。

表5高边坡不同监测阶段的工作要求

高边坡监测

高边坡监测设计安全等级

施工安全监测工程效果监测运营安全监测

Ⅰ级√√△

Ⅱ级√△○

Ⅲ级△○×

√——应做；△——宜做；○——视具体情况选做；×——可不做。

表6高边坡监测内容

监测内容

监测阶段高边坡安全等级地表变形/地下变形/

裂缝监测地下水动态结构物变形锚杆(索)应力

路面沉降分层沉降

Ⅰ级√√√√√√

施工安全监测Ⅱ级√√√△○○

Ⅲ级△○○○××

Ⅰ级√√√√△√

工程效果监测Ⅱ级△△△△○△

Ⅲ级○○○○×○

Ⅰ级△√√√△△

运营期长期监测Ⅱ级○△△△○○

Ⅲ级×○○○××

√——应做；△——宜做；○——视具体情况选做；×——可不做。路面沉降和分层沉降为路堤高边坡监测项目。
