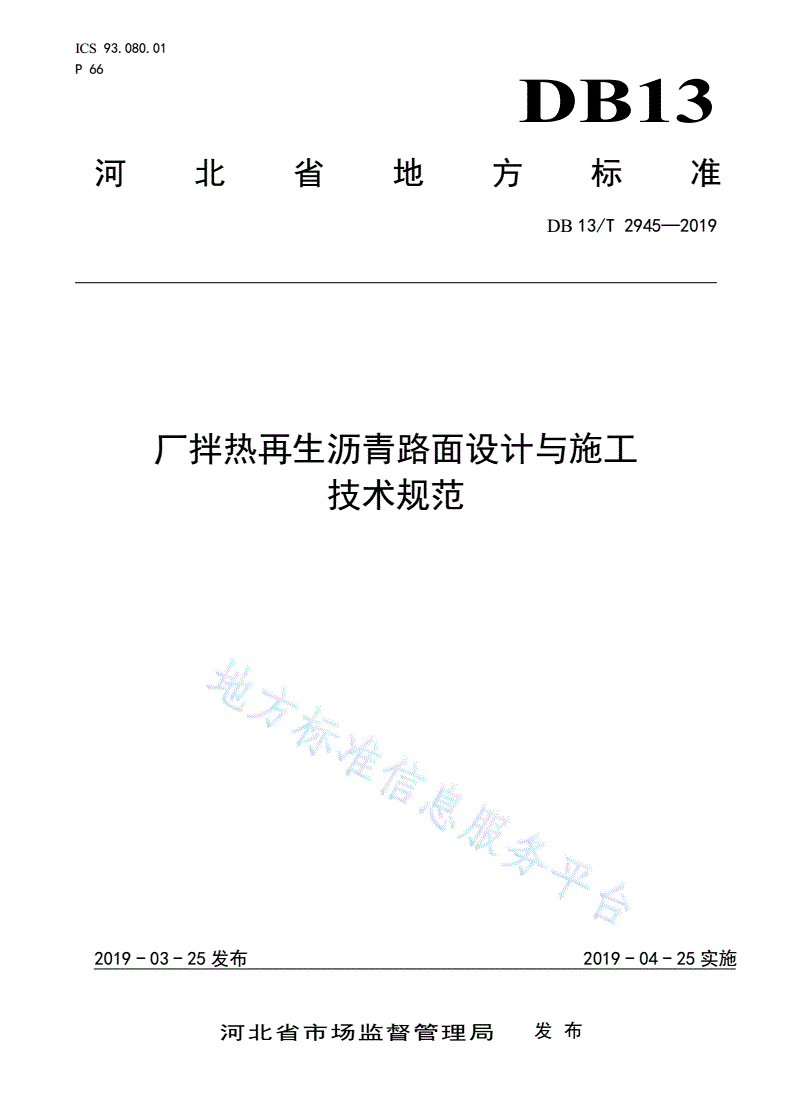

DB13/T 2945-2019 厂拌热再生沥青路面设计与施工技术规范

ICS93.080.01

P66

DB13

河北省地方标准

DB13/T2945—2019

厂拌热再生沥青路面设计与施工

技术规范

2019-03-25发布2019-04-25实施

河北省市场监督管理局发布

DB13/T2945—2019

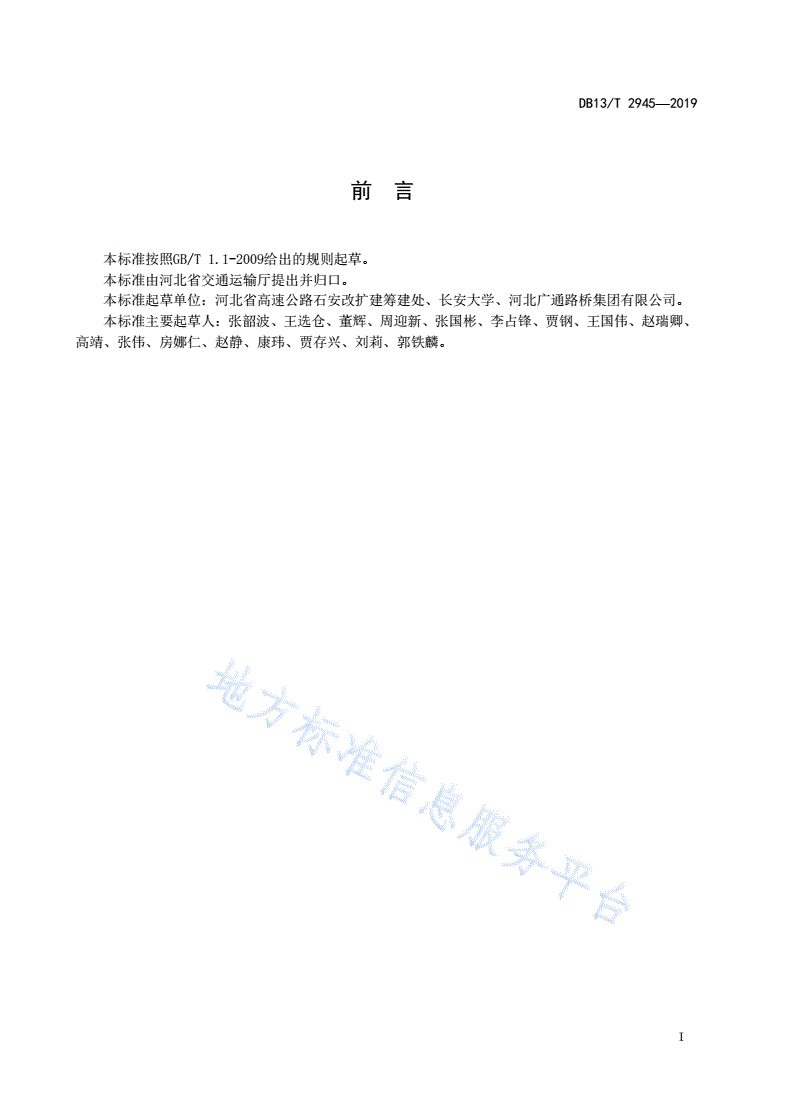

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由河北省交通运输厅提出并归口。

本标准起草单位：河北省高速公路石安改扩建筹建处、长安大学、河北广通路桥集团有限公司。

本标准主要起草人：张韶波、王选仓、董辉、周迎新、张国彬、李占锋、贾钢、王国伟、赵瑞卿、

高靖、张伟、房娜仁、赵静、康玮、贾存兴、刘莉、郭铁麟。

I

DB13/T2945—2019

厂拌热再生沥青路面设计与施工技术规范

1范围

本规范规定了厂拌热再生沥青路面设计与施工的术语和定义、符号、代号和缩略语、原路面沥青

混合料的调查与分析、回收沥青路面材料技术性能指标、厂拌热再生沥青混合料设计与材料组成、厂

拌热再生沥青混合料寿命及疲劳性能要求、厂拌热再生施工质量控制方法与管理、环境保护等技术要

求。

本规范适用于高速公路沥青路面厂拌热再生。其它等级公路或城市道路可参照使用。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改）适用于本文件。

GB12523建筑施工场界环境噪声排放标准

GB16297大气污染物综合排放标准

JTGD50公路沥青路面设计规范

JTGE20公路工程沥青及沥青混合料试验规程

JTGE42公路工程集料试验规程

JTGE60公路路基路面现场测试规程

JTGF40公路沥青路面施工技术规范

JTGF41公路沥青路面再生技术规范

JTGF80/1公路工程质量检验评定标准第一册土建工程

JTG/TF20公路路面基层施工技术细则

3术语和定义、符号、代号和缩略语

3.1术语和定义

下列术语和定义适用于本文件。

3.1.1

回收沥青路面材料reclaimedasphaltpavement(RAP)

采用铣刨、开挖等方式获得的旧沥青路面材料。

3.1.2

厂拌热再生centralplanthotrecycling

1

DB13/T2945—2019

将RAP运至沥青拌和厂（场、站），经破碎、筛分，以一定的比例与新集料、新沥青、再生剂（必

要时）等拌制成热拌再生混合料铺筑路面的技术。

3.1.3

沥青再生剂rejuvenatingagent

掺加到热再生沥青混合料中，用于恢复已老化沥青性能的化学添加剂。

3.1.4

回收沥青路面材料（RAP）掺配比percentageofRAPinrecycledmixture

RAP占再生混合料矿料总质量的百分比。

3.1.5

旧沥青asphaltinRAP

RAP中所含有的沥青胶结料。

3.1.6

旧沥青含量asphaltcontentofRAP

旧沥青胶结料占烘干后RAP总质量的百分比。

3.1.7

沥青混合料疲劳寿命fatiguelifeofasphaltmixture

在特定条件下热再生沥青混合料允许达到的疲劳次数为热再生沥青混合料的疲劳寿命。

3.1.8

旧沥青老化分级agingclassificationofasphalt

RAP料中沥青性能老化衰变的程度。

3.2符号、代号和缩略语

η——沥青黏度。

IRI——国际平整度指数。

P——针入度。

PCI——路面状况指数。

RA——沥青再生剂。

RAP——回收沥青路面材料。

SSI——路面强度系数。

4原路面沥青混合料调查分析

4.1一般规定

沥青路面厂拌热再生工程实施前，应对原路面历史信息、技术状况、交通量、工程经济等方面的

内容进行调查和评定，为厂拌热再生设计和施工提供依据。

4.2原路面历史信息调查与分析

2

DB13/T2945—2019

4.2.1收集原路面设计资料、交竣工有关资料，包括原路面结构、材料和路况等资料。

4.2.2收集原路面通车运营期间的养护资料和路面检测资料，并结合施工及交竣工资料，分析病害成

因。

4.3原路面材料

4.3.1RAP料厂拌热再生前应对原路面结构、材料及养护状况进行调查。

4.3.2设计前应调查收集原路面沥青的三大指标和四组分组成。

4.3.3设计前应对原路面材料刨铣料进行沥青抽提试验，确定沥青类型，测定刨铣料旧沥青含量、三

大指标和四组分组成。

5回收沥青路面材料技术性能指标

5.1回收沥青路面材料（RAP）

用于厂拌热再生混合料的RAP料的技术指标应满足表1要求。

表1RAP检测项目与质量要求

材料检测项目技术要求试验方法

＜再生混合料最大公

RAP粒径最大粒径JTGF40

称粒径

含水率≤3%

RAPJTGE42

砂当量≥55%

RAP中的沥青针入度（0.1mm）＞20JTGE20

RAP中的粗集料压碎值≤25%JTGE42

RAP掺配比例小于20%时，RAP中的沥青性能指标可不检测。

5.2旧沥青老化分级

以旧沥青的针入度降低、软化点增加、延度降低百分率程度三项指标为主，沥青四组分变化百分

率为辅对旧沥青进行老化分级。沥青基准值参照JTGE20中道路石油沥青技术指标，取相应沥青标号下

针入度中值，软化点、延度规定值，道路石油沥青技术指标基准值如表2所示，沥青老化分级具体指标

如表3所示。

3

DB13/T2945—2019

表2道路石油沥青技术指标基准值

沥青标号

指标单位等级

16013011090705030

针入度（25℃，5s，100g）0.1mm16013011090705030

A384043454446454955

软化点不小于℃

B363942434244434653

A1008050

15℃延度不小于cm

B80806050403020

注：A级沥青：用于各个等级的公路，适用于任何场合和层次。

B级沥青：用于高速公路、一级公路沥青路面下面层及以下层次，二级及二级以下公路的各个层次；用于改

性沥青、乳化沥青、改性乳化沥青、稀释沥青的基质沥青

表3基于沥青三大指标及沥青质的沥青老化分级

老化分级轻度中度重度

针入度降低百分率（%）

软化点增加百分率（%）﹤4040～5050～70

主要分级延度降低百分率（%）

指标三项指标均在此区间或任意

三项指标三项指标均在此区间或任意一

/一指标﹥70，且两项指标﹤

均﹤40指标﹥40且两项指标﹤50

50

辅助分级

沥青质增加百分率（%）﹤55～2020～30

指标

注：针入度降低百分率=（基准沥青参照值-老化后沥青针入度）/基准沥青参照值。

软化点增加百分率=（老化后沥青软化点-基准沥青参照值）/基准沥青参照值。

延度降低百分率=（基准沥青参照值-老化后沥青延度）/基准沥青参照值。

6厂拌热再生沥青混合料设计与材料组成

6.1一般规定

6.1.1厂拌热再生沥青混合料适用于高速公路的中面层、下面层、沥青混合料基层。

6.1.2厂拌热再生沥青混合料使用的各种材料运至现场后应进行质量检验，经评定合格后方可使用。

6.1.3厂拌热再生沥青混合料的配合比设计应通过目标配合比设计、生产配合比设计、生产配合比验

证三个阶段，确定RAP的掺配比例、新材料的品种及配合比、矿料级配、最佳沥青用量。

6.1.4厂拌热再生沥青混合料的目标配合比设计宜按照JTGF41中的目标配合比设计流程进行设计；

生产配合比设计可参照本方法规定的步骤进行。

6.2厂拌热再生沥青混合料设计参数

6.2.1厂拌热再生沥青混凝土路面使用性能设计指标应符合JTGD50的规定，不符合时调整路面结构

方案，重新验算直至符合为止。

4

DB13/T2945—2019

6.2.2厂拌热再生沥青混合料20℃下的动态压缩模量应根据JTGD50的规定，可分水平一、水平二

和水平三三个水平确定。水平一为直接通过室内试验实测确定；水平二为利用已有经验关系式和性质

指标试验转换确定；水平三可按照表4给出的范围。RAP掺量大于40%时，设计参数取上限；RAP掺

量在0～40%之间的设计参数，根据线性内插确定，沥青粘度大、级配好或空隙率小时取高值，反之

取低值。高速公路和一级公路宜采用水平一，其他设计阶段宜采用水平二或水平三。

表4厂拌热再生沥青混合料动态压缩模量（MPa）

沥青种类

级配类型

50号70号90号

AC-16、AC-209500～140009000～135008500～13000

AC-259000～1
