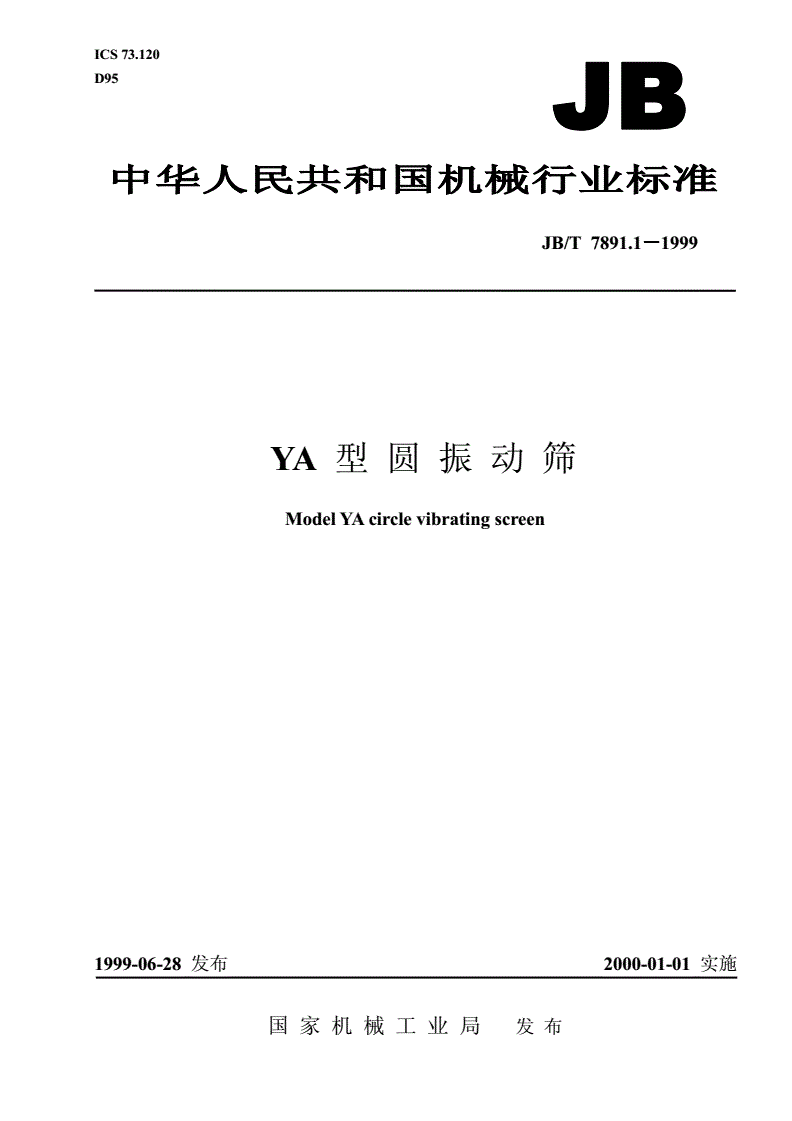

JB/T 7891.1-1999 YA型圆振动筛

ICS73.120

D95

JB/T7891.1999－－－1

YA型圆振动筛

ModelYAcirclevibratingscreen

1999-06-28发布2000-01-01实施

国家机械工业局发布

JB/T7891.1－－－－1999

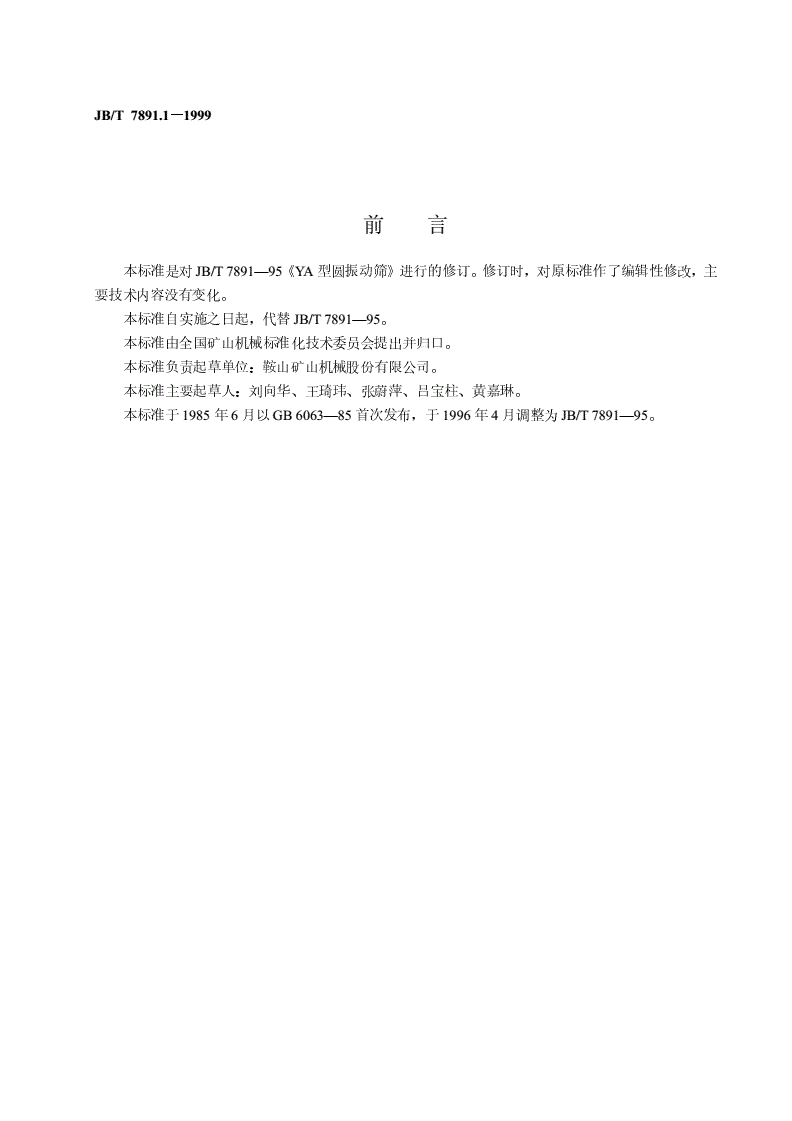

前言

本标准是对JB/T7891—95《YA型圆振动筛》进行的修订。修订时，对原标准作了编辑性修改，主

要技术内容没有变化。

本标准自实施之日起，代替JB/T7891—95。

本标准由全国矿山机械标准化技术委员会提出并归口。

本标准负责起草单位：鞍山矿山机械股份有限公司。

本标准主要起草人：刘向华、王琦玮、张蔚萍、吕宝柱、黄嘉琳。

本标准于1985年6月以GB6063—85首次发布，于1996年4月调整为JB/T7891—95。

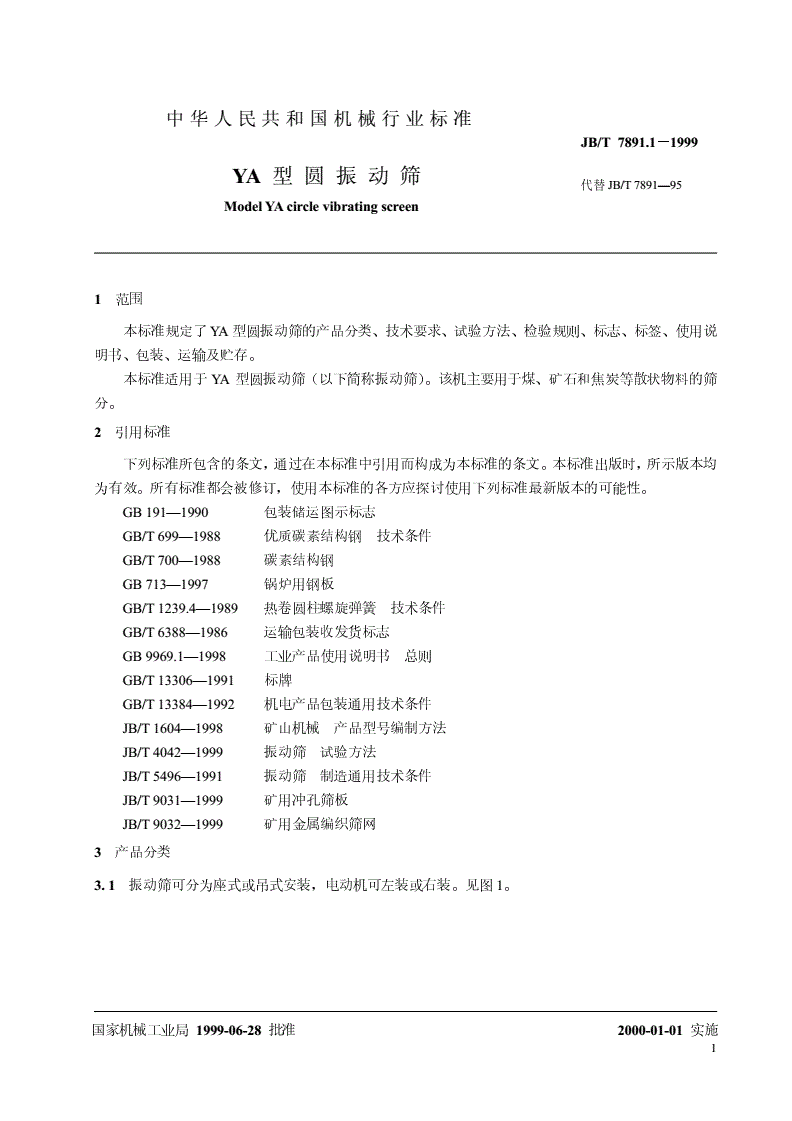

中华人民共和国机械行业标准

JB/T7891.1－－－－1999

型圆振动筛

YA代替JB/T7891—95

ModelYAcirclevibratingscreen

1范围

本标准规定了YA型圆振动筛的产品分类、技术要求、试验方法、检验规则、标志、标签、使用说

明书、包装、运输及贮存。

本标准适用于YA型圆振动筛（以下简称振动筛）。该机主要用于煤、矿石和焦炭等散状物料的筛

分。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB191—1990包装储运图示标志

GB/T699—1988优质碳素结构钢技术条件

GB/T700—1988碳素结构钢

GB713—1997锅炉用钢板

GB/T1239.4—1989热卷圆柱螺旋弹簧技术条件

GB/T6388—1986运输包装收发货标志

GB9969.1—1998工业产品使用说明书总则

GB/T13306—1991标牌

GB/T13384—1992机电产品包装通用技术条件

JB/T1604—1998矿山机械产品型号编制方法

JB/T4042—1999振动筛试验方法

JB/T5496—1991振动筛制造通用技术条件

JB/T9031—1999矿用冲孔筛板

JB/T9032—1999矿用金属编织筛网

3产品分类

3.1振动筛可分为座式或吊式安装，电动机可左装或右装。见图1。

国家机械工业局1999-06-28批准2000-01-01实施

1

JB/T7891.1－－－－1999

图1

3.2振动筛的型号表示方法应符合JB/T1604的规定。

YA

筛箱长度，dm

筛箱宽度，dm

重型H，轻型略

轴偏心

圆振动筛

层数，单层略

3.3振动筛的基本参数应符合表1的规定。

2

表1

YA2YAYAYA2YAYAH2YAHYA2YAYA2YAYAH2YAH

参数名称单位

–1236–1236–1530–1536–1536–1536–1536–1542–1542–1548–1548–1548–1548

筛面规格（宽×长）mm1200×36001500×30001500×36001500×42001500×4800

工作面积m24.05.05.56.0

筛面层数层121212121212

筛孔尺寸mm6~5030~1506~5030~150
