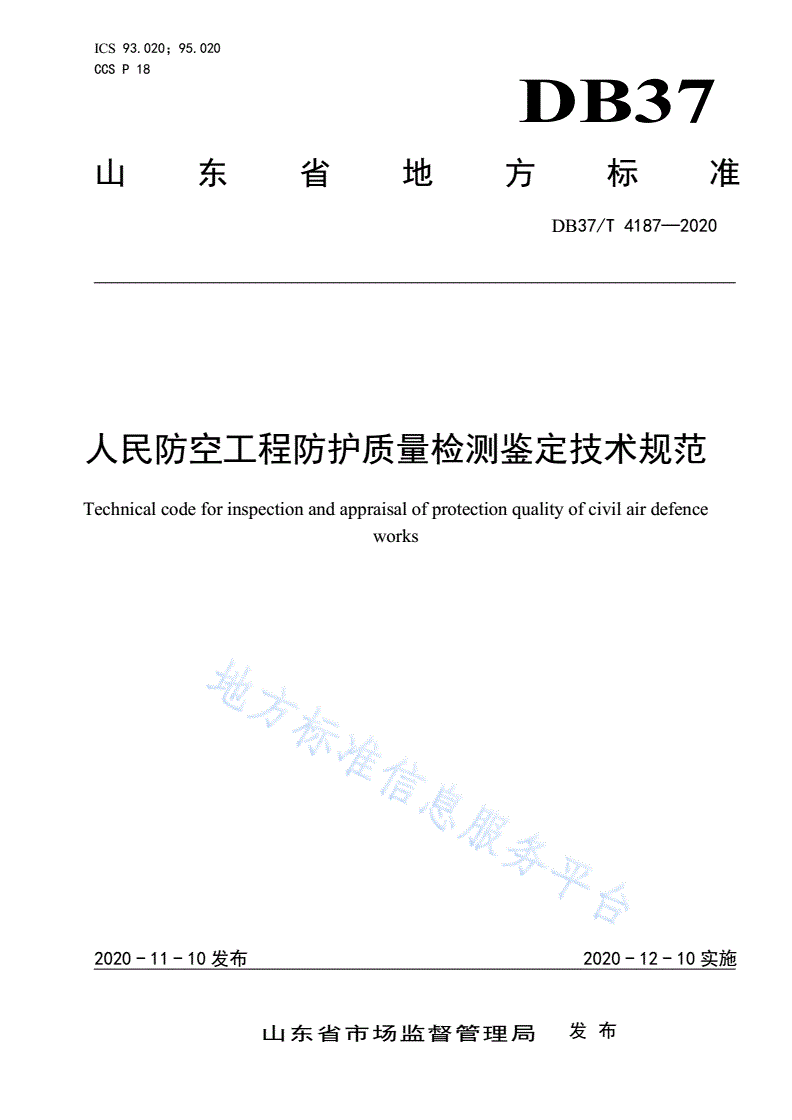

DB37/T 4187-2020 人民防空工程防护质量检测鉴定技术规范

ICS93.020；95.020

CCSP18

DB37

山东省地方标准

DB37/T4187—2020

人民防空工程防护质量检测鉴定技术规范

Technicalcodeforinspectionandappraisalofprotectionqualityofcivilairdefence

works

2020-11-10发布2020-12-10实施

山东省市场监督管理局发布

DB37/T4187—2020

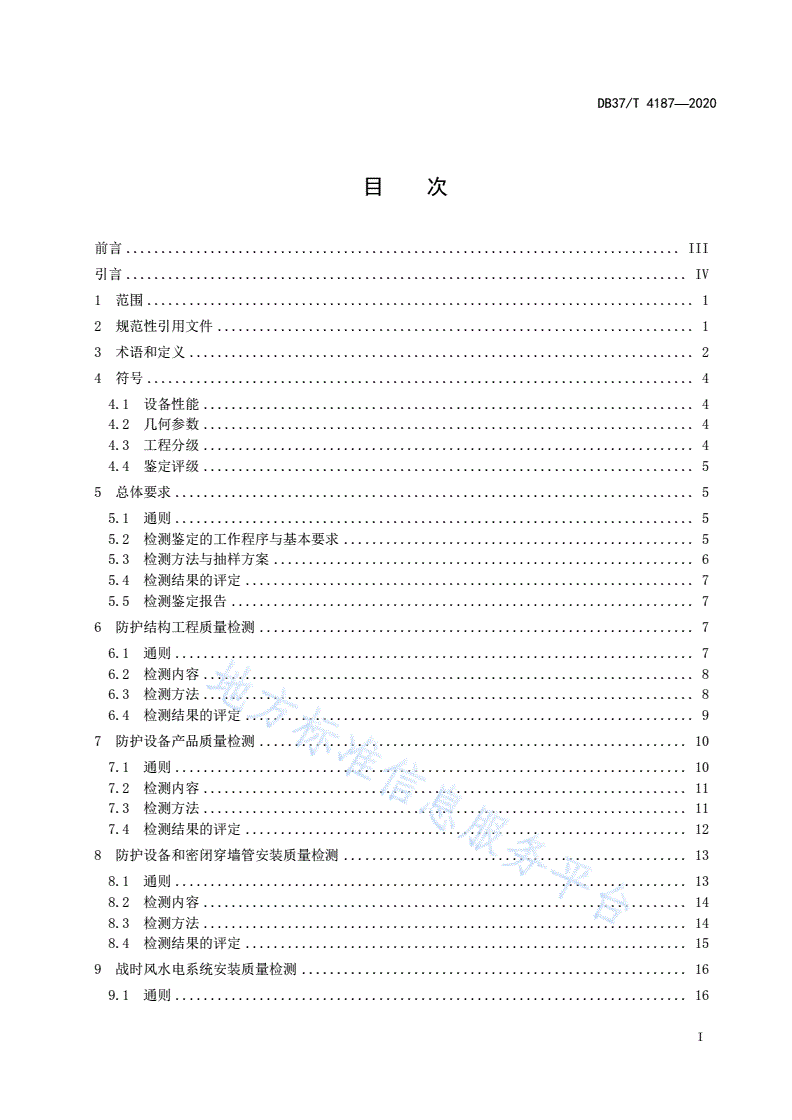

目次

前言...............................................................................III

引言................................................................................IV

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................2

4符号..............................................................................4

4.1设备性能......................................................................4

4.2几何参数......................................................................4

4.3工程分级......................................................................4

4.4鉴定评级......................................................................5

5总体要求..........................................................................5

5.1通则..........................................................................5

5.2检测鉴定的工作程序与基本要求..................................................5

5.3检测方法与抽样方案............................................................6

5.4检测结果的评定................................................................7

5.5检测鉴定报告..................................................................7

6防护结构工程质量检测..............................................................7

6.1通则..........................................................................7

6.2检测内容......................................................................8

6.3检测方法......................................................................8

6.4检测结果的评定................................................................9

7防护设备产品质量检测.............................................................10

7.1通则.........................................................................10

7.2检测内容.....................................................................11

7.3检测方法.....................................................................11

7.4检测结果的评定...............................................................12

8防护设备和密闭穿墙管安装质量检测.................................................13

8.1通则.........................................................................13

8.2检测内容.....................................................................14

8.3检测方法.....................................................................14

8.4检测结果的评定...............................................................15

9战时风水电系统安装质量检测.......................................................16

9.1通则.........................................................................16

I

DB37/T4187—2020

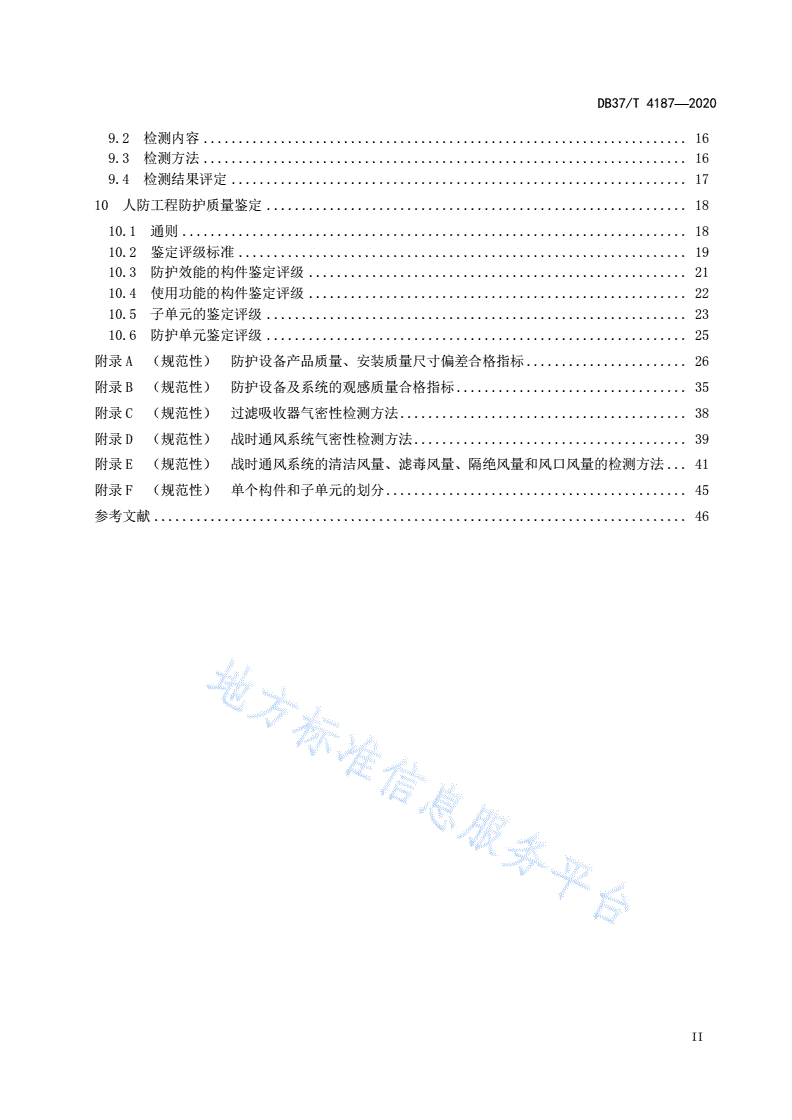

9.2检测内容.....................................................................16

9.3检测方法.....................................................................16

9.4检测结果评定.................................................................17

10人防工程防护质量鉴定............................................................18

10.1通则........................................................................18

10.2鉴定评级标准................................................................19

10.3防护效能的构件鉴定评级......................................................21

10.4使用功能的构件鉴定评级......................................................22

10.5子单元的鉴定评级............................................................23

10.6防护单元鉴定评级............................................................25

附录A（规范性）防护设备产品质量、安装质量尺寸偏差合格指标.......................26

附录B（规范性）防护设备及系统的观感质量合格指标.................................35

附录C（规范性）过滤吸收器气密性检测方法.........................................38

附录D（规范性）战时通风系统气密性检测方法.......................................39

附录E（规范性）战时通风系统的清洁风量、滤毒风量、隔绝风量和风口风量的检测方法...41

附录F（规范性）单个构件和子单元的划分...........................................45

参考文献............................................................................46

II

DB37/T4187—2020

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。

本文件由山东省人民防空办公室提出、归口并组织实施。

本文件起草单位：山东省建筑科学研究院有限公司、山东省人民防空工程定额与质量监督站、山东

省建筑工程质量检验检测中心有限公司、山东鲁勘工程检测鉴定有限公司、威海正泰工程质量检测有限

公司、枣庄矿业集团信诚设计研究有限责任公司、济南市人防工程质量中心、潍坊市人民防空办公室、

山东省特种设备检验研究院有限公司、山东省三益工程建设监理有限公司、济南轨道交通集团有限公司、

中建八局第二建设有限公司、山东省建设建工(集团)有限责任公司参加起草。

本文件主要起草人：陈树林、于洪川、李喆、候东华、王东亮、孙长江、王琳琳、陈逸飞、张鲁钢、

王建、王志杰、安建国、王海见、杨乐、何玮佳、朱俊勋、代楠、梁文娟、焦平、王桂珍、范云海、尚

海亮、徐珊。

本文件为首次发布。

III

DB37/T4187—2020

引言

人民防空工程（以下简称人防工程）的检测鉴定工作内容涉及多个学科领域，技术要求高，为规范

山东省人防工程防护质量检测鉴定行为，为使相关单位对检测鉴定工作把握到位、执行准确，结合人防

工程自身的特点，制定本文件。本文件所含内容包括了防空地下室、大型平战结合人防工程及兼顾人民

防空的地下轨道交通工程，不包括防核电磁脉冲、隔振、通信、智能化、装饰装修等专业的检测鉴定内

容。本文件包括了混凝土结构人防工程，未包含砌体结构、钢结构的内容。

本文件是根据山东省实施标准化战略（国家标准化综合改革试点工作）领导小组办公室《2019年度

标准化综合改革暨“山东标准”建设项目计划》的通知要求，文件编制组经过广泛的调查研究，认真总

结实践经验，参考有关国内标准，在广泛征求意见的基础上，编制出本文件。

IV

DB37/T4187—2020

人民防空工程防护质量检测鉴定技术规范

1范围

本文件规定了人防工程防护质量检测鉴定的术语和符号、基本规定、防护结构工程质量检测、防护

设备产品质量检测、防护设备和密闭穿墙管安装质量检测，以及战时通风系统、给排水系统和电气系统

的安装质量检测、人防工程防护质量鉴定。

本文件适用于新建、改建、扩建和既有的人防工程防护质量的检测鉴定。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中：注日期的引用文件，

仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本

文件。

GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定

GB/T531.1硫化橡胶或热塑性橡胶压入硬度试验方法第1部分：邵氏硬度计法（邵尔硬度）

GB/T3512硫化橡胶或热塑性橡胶热空气加速老化和耐热试验

GB/T5700照明测量方法

GB/T7759.1硫化橡胶或热塑性橡胶压缩永久变形的测定第1部分：在常温及高温条件下

GB/T9286色漆和清漆漆膜的划格试验

GB/T11344无损检测接触式超声脉冲回波法测厚方法

GB/T11345焊缝无损检测超声检测技术、检测等级和评定

GB/T13452.2色漆和清漆漆膜厚度的测定

GB50204混凝土结构工程施工质量验收规范

GB50208地下防水工程质量验收规范

GB50275风机、压缩机、泵安装工程施工及验收规范

GB50292民用建筑可靠性鉴定标准

GB/T50344建筑结构检测技术标准

GB50661钢结构焊接规范

GB/T50784混凝土结构现场检测技术标准

GCB6—89防护设备用海绵橡胶密封条

JB/T7557同轴度误差检测

JGJ/T23回弹法检测混凝土抗压强度技术规程

JGJ/T152混凝土中钢筋检测技术标准

JGJ/T299建筑防水工程现场检测技术规范

JGJ/T384钻芯法检测混凝土强度技术规程

NB/T47013.4承压设备无损检测第4部分：磁粉检测

RFJ01—2015人民防空工程质量验收与评价标准

RFJ01—2002人民防空工程防护设备产品质量检验与施工验收标准

1

DB37/T4187—2020

RFJ04—2009人民防空工程防护设备试验测试与质量检测标准

DB37/T3470人民防空工程平战转换技术规范

3术语和定义

下列术语和定义适用于本文件。

3.1

防护质量protectionquality

人防工程战时防护效能、使用功能及防护施工质量，反映了人防工程满足相关标准规定或合同约定

的要求。

3.2

现场检测in-situinspection

对人防工程的原位检查、测量、试验和检验，以及从人防工程中取得的样品进行检验和测试活动。

3.3

功能检测inspectionofperformance

为评定人防工程战时防护效能、使用功能所实施的检测，通过对检测项目的各项性能进行检测，以

确定性能是否达到规定的要求。

3.4

鉴定检测appraisalinspection

为达到鉴定目的和要求，在鉴定过程中所进行的检测活动。

3.5

观感质量qualityofappearance

通过观察或必要的测试所反映的工程外在质量和功能状态。

3.6

防护质量鉴定appraisalofprotectionquality

依据检测结果，按相关规范、标准的要求，分析、验算，对人防工程的战时防护效能、使用功能等

做出评价的全过程。

3.7

防护效能鉴定appraisalofprotectioncapacity

对人防工程战时防护能力所进行的调查、检测、验算、分析和评定的系列活动。

3.8

使用功能鉴定appraisalofserviceability

对人防工程战时使用功能的适用性和耐久性所进行的调查、检测、验算、分析和评定的系列活动。

3.9

2

DB37/T4187—2020

防护单元protectiveunit

在人防工程中，其防护设施和内部设备均能自成体系的使用空间。

3.10

防护结构structureofcivilairdefence

指能满足战时防护及其主要功能要求的主体结构和承受空气冲击波或土中压缩波直接作用的围护

结构和防护设施。

3.11

防护设施protectivefacilities

在人防工程中因防护密闭需要所设置的区别于普通地下室的建筑构件。包括出入口、门外通道、防

毒通道、密闭通道、进（排）风口、排烟口、扩散室、洗消间、除尘滤毒室、染毒集水坑、竖井等设施。

3.12

防护设备protectiveequipment

设于工程人员、设备出入口，进（排）风、排烟道口部，防护单元分区处，用于阻挡或削弱冲击波、

阻挡生化毒剂进入的设备。

3.13

密闭穿墙管airtightwallpipe

对穿过人防工程围护结构管线预埋的有密闭要求的穿墙管。

3.14

战时通风wartimeventilation

保障人防工程战时送（排）风功能的通风，包括清洁通风、滤毒通风和隔绝通风三种方式。

3.15

清洁风量cleanvolume

室外空气未受毒剂等物污染时的通风风量。

3.16

滤毒风量gasfiltrationvolume

室外空气受毒剂等物污染，需经特殊处理时的通风风量。

3.17

隔绝风量isolatedvolume

室内外停止空气交换，由通风机使室内空气实施内循环的通风风量。

3.18

构件member

在防护受力体系中可进一步细分的基本受力单位，或因防护需要可进一步细分的基本功能单位。

3.19

3

DB37/T4187—2020

构件集memberassemblage

同种构件的集合。

3.20

检验批inspectionlot

检测项目相同，按相同的生产条件或按规定的方式汇总起来供检测用的，一定数量样本组成的检测

对象。

3.21

子单元sub-system

防护单元中的细分单元，人防工程的地基基础、防护结构、防护设备、密闭穿墙管、战时通风系统、

战时给排水系统、战时电气系统划分为子单元。

3.22

鉴定单元appraisalsystem

一个防护单元为一个鉴定单元。

4符号

下列符号适用于本文件。

4.1设备性能

P：启闭力/操纵力。

Q：最大允许漏气量。

Q0：清洁风量、滤毒风量、隔绝风量。

V0：断面平均风速。

4.2几何参数

B：焊脚宽度。

H：构件高度。

K：焊脚尺寸。

L：构件宽度。

LH：构件宽度、高度中的最大尺寸。

LL：门孔长边尺寸或贴合面最大尺寸。

X：对角线长度。

S0：风管测定断面面积。

β：悬摆板关闭时，悬摆板与门扇（底座）间的最大间隙。

δ：母材厚度。

4.3工程分级

A：建设程序齐备、技术资料齐全的人防工程类别。

B：建设程序齐备、技术资料部分缺失的人防工程类别。

C：其他人防工程类别。

4

DB37/T4187—2020

4.4鉴定评级

As、Bs、Cs：子单元或其他组成部分的使用功能等级。

Ass、Bss、Css：防护单元的使用功能等级。

as、bs、cs、ds：构件或检查项目的使用功能等级。

Au、Bu、Cu、Du：子单元或其他组成部分的防护效能等级。

Asu、Bsu、Csu、Dsu：防护单元的防护效能等级。

au、bu、cu、du：构件或检查项目的防护效能等级。

Ⅰ、Ⅱ、Ⅲ、Ⅳ：防护单元的防护质量等级。

5总体要求

5.1通则

5.1.1人防工程防护质量检测工作包括工程质量检测和鉴定过程中所进行的鉴定检测，工程质量检测

包括防护设备进场产品质量检测、施工过程中的质量检测、施工后为验收提供依据的检测，应根据检测

目的和委托方的要求，选择检测工作内容。

5.1.2人防工程防护质量检测的对象包括防护结构、防护设备、密闭穿墙管，战时通风系统、给排水

系统和电气系统（以下简称战时风水电系统）。

5.1.3人防工程防护质量鉴定适用于人防工程战时防护效能、使用功能和工程质量的鉴定。

5.1.4人防工程防护质量检测鉴定应明确检测鉴定的对象、范围和要求。检测鉴定的对象应由委托单

位确定，可将人防工程整体作为检测鉴定对象，也可将防护单元、子单元或单个构件作为检测鉴定对象。

5.1.5人防工程防护质量检测鉴定应由有经验的专业技术人员承担，为验收提供依据的检测应委托第

三方承担，第三方检测机构应符合国家规定的有关资质条件要求。

5.2检测鉴定的工作程序与基本要求

5.2.1人防工程检测鉴定工作可按图1的程序进行。

图1检测鉴定工作程序框图

5

DB37/T4187—2020

5.2.2初步调查应以确认委托方的检测鉴定要求和制定针对性的检测鉴定方案为目的。初步调查可以

通过踏勘现场、搜集和分析资料、调查工程历史和听取有关人员意见等方式进行。

5.2.3以鉴定为目的的详细调查宜根据实际需要选择以下工作内容：

a)详细研究相关文件资料，根据相关文件资料对人防工程按本文件5.3.7条进行工程分类；

b)调查核实使用条件，应对设计、施工、用途、维修、加固等建设、使用历史进行调查，同时调

查因使用条件、使用环境的改变引起的荷载效应的变化；

c)防护结构、构件的检查：工程现场详细踏勘，检查与设计图纸的符合性，观感质量和实体的变

形、开裂等。当图纸缺失时，应进行工程测绘；

d)人防设备、系统的检查内容应包括产品质量、安装质量、使用功能和维护状态。

5.2.4检测鉴定前应制定完备的检测鉴定方案，征求委托方的意见并得到确认。检测鉴定方案宜包括

以下内容：

a)工程概况，包括工程名称、类型、设计、施工及监理单位，建造年代或检测鉴定时的工程进度

情况等；

b)委托方检测鉴定目的、范围、内容和要求；

c)检测鉴定的依据，包括依据的标准和其他技术资料；

d)检测项目、选用的检测方法、检验批的划分、抽样方法和检测数量；

e)检测鉴定的人员和仪器设备情况；

f)检测鉴定工作进度计划；

g)所需要的配合工作。

5.2.5检测时应确保所使用的仪器设备在检定或校准周期内并处于正常工作状态，仪器设备的精度应

满足检测项目的要求。

5.2.6检测数据量不足或检测数据异常、现场调查不充分时，应查找原因，进行补充检测和调查。

5.2.7现场检测鉴定工作完成后，应及时对检测数据计算分析、结果评定并出具检测鉴定报告。

5.3检测方法与抽样方案

5.3.1防护质量检测鉴定应根据检测项目、检测目的、检测对象状况和现场条件选择检测方法。

5.3.2同一检测项目有一种以上的检测方法时，所选检测方法应满足精度要求。

5.3.3防护设备的检测应采用无损检测方法，防护结构的检测宜采用无损检测方法。

5.3.4防护设备安装后的功能检测项目应由委托方确定，检测方法应得到委托方的确认。

5.3.5验收检验批的划分可根据施工、质量控制和专业验收的需要，按防护单元、施工段、系统、设

备组别等进行划分。当检测鉴定做整体符合性评价时，应以防护单元为单位划分检验批。明显不合格的

个体可不纳入检验批，但应进行处理，使其满足有关规范的要求。

5.3.6混凝土防护结构工程质量的检测，应选择有代表性的部位和防护重要部位进行功能实体检测。

混凝土保护层厚度验收检测，有防护密闭要求的门框墙、临空墙全数检测，其他部位抽取构件数量应符

合RFJ01—2015的规定；当同条件养护试件强度不合格时，强度验收检测的抽样原则和抽样数量宜按

GB/T50344的规定执行，有防护密闭要求的门框墙、临空墙全数检测。

5.3.7人防工程的鉴定检测宜根据受检工程的资料情况进行人防工程分类。

——A类：建设程序齐备、设计文件齐全且真实有效，施工质保资料基本齐全且真实有效。

——B类：建设程序齐备、设计文件不齐全但真实有效，施工质保资料缺失或部分缺失。

——C类：除A类、B类以外的人防工程。

5.3.8防护结构的鉴定检测方法按本文件规定执行，整体符合性评价时的抽样原则和抽样数量应按

GB/T50344的规定执行，防护设施、门框墙、临空墙等防护重要部位应加大抽样比例，按人防工程分

类抽样检测的最小样本容量不宜小于标准中相对应的样本容量，且宜均匀或随机分布。

6

DB37/T4187—2020

5.3.9对A类人防工程的鉴定检测，对防护结构外的检测对象进行整体符合性评价时，可根据需要设

置检测项目，构件抽样数量不宜少于验收检测抽样数量。

5.3.10对B类和C类人防工程的鉴定检测，对防护结构外的检测对象进行整体符合性评价时，除应符

合5.3.9条的规定外，应对缺失设计文件的防护设施和设备全数检测，必要时应进行功能检测。

5.3.11防护设备产品质量进场验收检测应参照同一厂家销售合同，按同一功能、材质的产品划分检验

批随机抽取样品，抽样检测数量不少于检验批容量的20%，且不少于一樘（一件）。当有一樘（一件）

达不到合格等级时，应加倍随机抽检，若再有一樘（一件）达不到合格等级时，应全数检测。

5.3.12防护设备安装质量的验收检测数量不应少于检验批容量的20%，检验批的划分和抽样原则按照

5.3.11条规定执行。

5.3.13防护单元的密闭穿墙管的验收检测，应按同类型划分检验批，随机抽检数量不应小于总数的

10%，且不少于3件。

5.3.14战时风水电系统验收检测时，应根据需要设置检测项目和抽样数量。

5.4检测结果的评定

5.4.1构件的检测项目满足本文件合格规定时，该构件的此项检测项目评定为合格。

5.4.2单个构件的所有应检项目均合格时，该构件评定为合格。

5.4.3防护结构施工质量、防护设备和密闭穿墙管、战时风水电系统的安装质量检验批符合下列要求

时，该检验批可评定为合格：

a)除允许偏差项目外的检测项目全部合格；

b)允许偏差项目经抽样检测，80%及以上抽样点合格，其他抽样点不得有严重缺陷，最大偏差不

超过允许偏差的1.5倍。

5.5检测鉴定报告

5.5.1检测鉴定报告应结论明确、用词规范，对于容易混淆的术语和概念应进行文字解释和图例说明。

5.5.2检测鉴定报告应给出所检项目及参数是否符合设计文件或相应验收规范规定的评定。鉴定报告

应给出明确的鉴定结论和处理建议，指明鉴定对象的最终评级结果，作为技术管理或制定加固、维修计

划的依据。

5.5.3检测鉴定报告应包括下列内容：

a)委托方名称；

b)工程概况；

c)检测鉴定的目的、范围、内容和要求；

d)检测鉴定依据；

e)检测鉴定项目、检测方法与抽样方案；

f)调查结果和检测项目的实测数据；

g)检测数据的分析、验算及结果；

h)检测鉴定的结论及建议；

i)检测鉴定人员和检测鉴定日期；

j)附件。

6防护结构工程质量检测

6.1通则

7

DB37/T4187—2020

6.1.1本章适用于混凝土防护结构和防水工程的质量检测。

6.1.2防护结构的检测宜在混凝土表面未作修整和装饰前进行。

6.1.3当存在以下情况之一时，应委托第三方检测，并进行检测结论的符合性评定：

a)国家现行有关标准规定的检测；

b)送样检验或自检结果不符合设计要求；

c)试件数量不足或有关资料不满足规范、设计文件要求；

d)防护结构存在质量缺陷；

e)对工程质量存有争议或怀疑。

6.2检测内容

6.2.1防护设施的检测包括以下内容：

a)防护设施的选型设置检查；

b)防护设施内部空间尺寸；

c)平战转换封堵构件、活门槛的检查。

6.2.2防护结构构件外观缺陷检测项目包括蜂窝、孔洞面积，露筋长度和缝隙夹渣长度、深度。

6.2.3当委托方要求或出现以下情况之一时，应进行混凝土内部缺陷检测：

a)混凝土表面缺陷严重，怀疑存在内部缺陷；

b)后浇带、施工缝不符合设计或验收标准要求；

c)其他需要检测的情况。

6.2.4防护结构功能实体检测的内容包括混凝土构件强度、钢筋保护层厚度、结构位置与尺寸偏差，

必要时可检测工程合同约定的项目以及其他项目。

6.2.5混凝土中的钢筋检测项目包括：

a)钢筋间距、直径、数量和保护层厚度；

b)人防工程特殊要求的拉结钢筋位置、数量。

6.2.6混凝土构件的位置、尺寸允许偏差的检测包括以下内容：

a)混凝土构件的截面尺寸；

b)轴线位置偏差；

c)相对位置偏差；

d)墙、柱垂直度；

e)构件表面平整度。

6.2.7防水工程施工质量的现场检查中发现的渗漏部位应全数检测，检测项目包括以下内容：

a)裂缝分布及宽度或其他引起渗漏的缺陷位置及形态；

b)渗漏点数、渗漏面积和渗漏量。

6.2.8当委托方要求或对防水工程施工质量出现争议或怀疑时，宜进行蓄水、淋水功能性验证。

6.3检测方法

6.3.1防护设施的选型设置、平战转换封堵构件的检查方法：观察，尺量。

6.3.2防护设施内部空间尺寸检测所用仪器设备有经纬仪、水准仪、激光测距仪或尺量，每个参数在

不同位置测量3次，取平均值进行合格性评定。

6.3.3现浇混凝土结构的外观质量检测方法：观察，尺量。内部缺陷检测宜采用超声法，超声法检测

时应符合GB/T50784的规定，应提供缺陷位置、类型和分布特征。当采用取芯法或机械破损方法进行

缺陷检测时，应对结构造成的损伤做出评估后进行。

8

DB37/T4187—2020

6.3.4混凝土抗压强度检测方法宜采用超声回弹综合法或回弹法。当采用超声回弹综合法时应符合

GB/T50784的规定；采用回弹法时应符合JGJ/T23的规定；当采用钻芯法时应符合JGJ/T384的规定；

当采用回弹-取芯法时应符合GB50204的规定。

6.3.5钢筋间距、直径、数量和保护层厚度的检测应符合JGJ/T152的规定，人防工程特殊要求的拉

结钢筋位置、数量检测方法宜采用电磁感应法或雷达法，必要时可采用钻孔、剔凿验证，不得损坏钢筋。

6.3.6混凝土构件的位置、尺寸允许偏差的检测方法采用经纬仪、水准仪测量或尺量。

6.3.7防水工程的漏水部位应全数进行功能检测，检测方法应符合下列规定：

a)记录邻水墙体、顶板和底板的裂缝或其他引起渗漏的缺陷分布、走向，使用裂缝检测仪或刻度

放大镜、钢卷尺进行测量，并记录裂缝宽度、长度，绘制裂缝展开图；

b)记录工程渗漏点分布，检测渗漏面积、渗水量，绘制结构内表面渗漏水展开图，漏水量的检测

应符合GB50208的规定；

c)蓄水、淋水试验的检测应符合JGJ/T299的规定。

6.4检测结果的评定

6.4.1防护设施的选型设置检查结果应符合设计文件及相关设计规范的规定。

6.4.2防护设施内部空间尺寸偏差合格性评定应符合表1的规定。

6.4.3平战转换封堵措施应满足DB37/T3470的要求。

6.4.4防护结构混凝土构件的外观质量的合格性评定应符合以下规定：

a)混凝土构件的外观质量不应有严重缺陷，外观缺陷的评定按照RFJ01—2015的规定执行；

b)梁、柱上任一处蜂窝面积小于1000cm2，累计小于2000cm2；孔洞面积小于40cm2，累计小于

80cm2；主筋裸露长度小于10cm，累计小于20cm；缝隙夹渣深度和长度小于5cm；

c)墙、板和拱任一处蜂窝面积小于2000cm2，累计小于4000cm2；孔洞面积小于100cm2，累计

小于200cm2；主筋裸露长度小于20cm，累计小于40cm；缝隙夹渣深度和长度小于5cm，且

不多于2处。

6.4.5混凝土内部缺陷检测结果，当没有损害构件承载能力缺陷时评定为合格。

6.4.6混凝土结构构件的尺寸允许偏差合格性评定应符合表1的规定。

表1现浇混凝土结构的允许偏差

允许偏差

项目

mm

轴线位置8

层高±10

标高

全高±30

柱、梁±5

截面尺寸

墙、板（拱）+8，-5

柱、墙垂直度5

表面平整度8

预埋管、预留孔、预埋螺栓中心线位置5

预留洞中心线位置15

电梯井井筒长、宽对中心线位置+25，0

电梯井井筒全高（H）垂直度小于小于H/‰，且≤30mm

9

DB37/T4187—2020

6.4.7混凝土设备基础的允许偏差合格性评定应符合表2的规定：

表2混凝土设备基础的允许偏差

允许偏差

项目

mm

轴线位置20

标高0，-20

平面外形尺寸±20

每1m5

平面水平度

全长10

每1m5

垂直度

全高10

标高+20,0

地脚螺栓（孔）

间距±2

6.4.8混凝土抗压强度满足设计要求评定为合格。

6.4.9混凝土构件钢筋的直径和平均间距与设计要求的偏差小于相关标准规定的允许偏差，且钢筋数

量满足设计要求时，该构件的钢筋配置评定为合格。

6.4.10纵向受力钢筋保护层厚度允许偏差应符合表3的规定，合格性评定应符合下列规定：

a)当全部钢筋保护层厚度检测的合格率为90%及以上时，检测结果应评定为
