DB15/T 1209-2017 合成材料运动场地面层质量要求

ICS83.140.99

G40

备案号：54512-2017DB15

内蒙古自治区地方标准

DB15/T1209—2017

合成材料运动场地面层质量要求

SportsgroundsofSythenticMaterialRequirement

2017-05-15发布2017-08-15实施

内蒙古自治区质量技术监督局发布

（本稿完成日期：）

DB15/T1209—2017

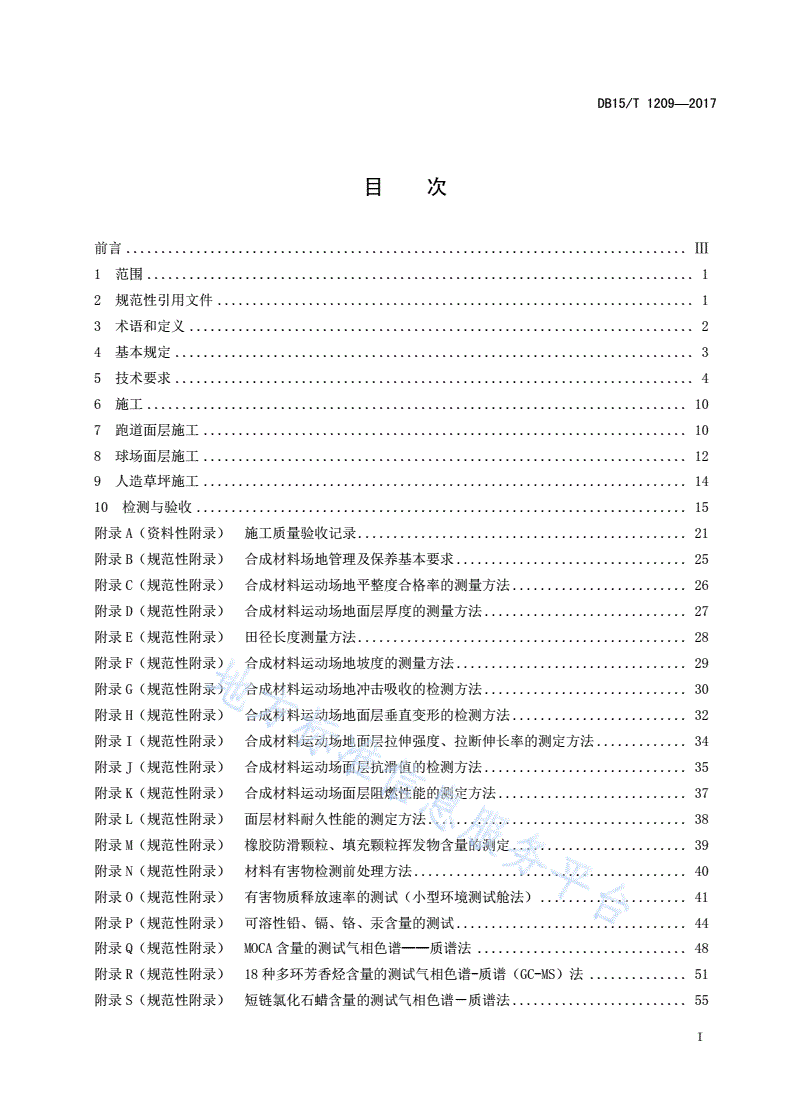

目次

前言................................................................................Ⅲ

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................2

4基本规定..........................................................................3

5技术要求..........................................................................4

6施工.............................................................................10

7跑道面层施工.....................................................................10

8球场面层施工.....................................................................12

9人造草坪施工.....................................................................14

10检测与验收......................................................................15

附录A（资料性附录）施工质量验收记录...............................................21

附录B（规范性附录）合成材料场地管理及保养基本要求.................................25

附录C（规范性附录）合成材料运动场地平整度合格率的测量方法.........................26

附录D（规范性附录）合成材料运动场地面层厚度的测量方法.............................27

附录E（规范性附录）田径长度测量方法...............................................28

附录F（规范性附录）合成材料运动场地坡度的测量方法.................................29

附录G（规范性附录）合成材料运动场地冲击吸收的检测方法.............................30

附录H（规范性附录）合成材料运动场地面层垂直变形的检测方法.........................32

附录I（规范性附录）合成材料运动场地面层拉伸强度、拉断伸长率的测定方法.............34

附录J（规范性附录）合成材料运动场面层抗滑值的检测方法.............................35

附录K（规范性附录）合成材料运动场面层阻燃性能的测定方法...........................37

附录L（规范性附录）面层材料耐久性能的测定方法.....................................38

附录M（规范性附录）橡胶防滑颗粒、填充颗粒挥发物含量的测定.........................39

附录N（规范性附录）材料有害物检测前处理方法.......................................40

附录O（规范性附录）有害物质释放速率的测试（小型环境测试舱法）.....................41

附录P（规范性附录）可溶性铅、镉、铬、汞含量的测试.................................44

附录Q（规范性附录）MOCA含量的测试气相色谱——质谱法..............................48

附录R（规范性附录）18种多环芳香烃含量的测试气相色谱-质谱（GC-MS）法..............51

附录S（规范性附录）短链氯化石蜡含量的测试气相色谱－质谱法.........................55

I

DB15/T1209—2017

附录T（规范性附录）合成材料场地现场取样位置的确定规则..............................57

附录U（规范性附录）二硫化碳检测方法...............................................59

参考文献.............................................................................63

II

DB15/T1209—2017

前言

本标准按照GB/T1.1-2009的规则起草。

本标准由内蒙古自治区产品质量检验研究院提出。

本标准由内蒙古自治区质量技术监督局归口。

本标准起草单位：内蒙古自治区产品质量检验研究院、内蒙古自治区住房和城乡建设厅、内蒙古自

治区教育厅。

本标准参加起草单位：广州大洋元亨化工有限公司、北京火炬生地人造草坪有限公司、广州市绣林

康体设备有限公司、江苏长诺运动场地新材料有限公司、天津纽威特橡胶制品股份有限公司、中检华盛

（北京）检测有限公司、廊坊爱康橡塑制品有限公司、山东一诺威聚氨酯股份公司、江苏美意人造草坪

有限公司、赤峰中辰体育场地设施有限公司、圣桓森德（北京）体育科技有限公司。

本标准主要起草人：李显光、吉卫东、王晓澄、左国强、刘文格、付珺珺、张智、丁昌东、李琳琳、

庞文婷、师建华、杨毅良、王菲、沈祖建、谢彪、李峻、葛瑞、李健、王雪霞、张春雨、李建军。

III

DB15/T1209—2017

合成材料运动场地面层质量要求

1范围

本标准规定了合成材料运动场地面层的相关术语和定义，质量控制的基本规定，技术要求、施工管

理以及检验与验收要求等。

本标准适用于内蒙古自治区新建、改建和扩建的健身、教学、训练及竞赛用合成材料面层运动场地

的设计、选材、施工、检测与验收，其他类型的合成材料面层运动场地根据材料类型和施工工艺参照本

标准执行。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GBZ/T160.67-2004工作场所空气有害物质测定异氰酸酯类化合物

GB/T2941-2006橡胶物理试验方法试样制备和调节通用程序

GB/T4498.1橡胶灰分的测定第1部分：马弗炉法

GB/T6682-2008分析实验室用水规格和试验方法

GB9758.1色漆和清漆可溶性金属含量的测定第1部分:铅含量的测定火焰原子吸收光谱法

和双硫腙分光光度法

GB9758.4色漆和清漆可溶性金属含量的测定第4部分:镉含量的测定火焰原子吸收光谱法

和极谱法

GB9758.6色漆和清漆可溶性金属含量的测定第6部分:色漆的液体部分中铬总含量的测定

火焰原子吸收光谱法

GB9758.7色漆和清漆可溶性金属含量的测定第7部分:色漆的颜料部分和水可稀释漆的液体

部分的汞含量的测定无焰原子吸光谱法

GB/T10111-2008随机数的产生及其在产品质量抽样检验中的应用程序

GB/T10654高聚物多孔弹性材料拉伸强度和拉断伸长率的测定

GB/T14833合成材料跑道面层

GB/T16422.2塑料实验室光源暴露试验方法第2部分：氙弧灯

GB18173.1高分子防水材料第1部分：片材

GB/T18204.2-2014公共场所卫生检验方法第2部分：化学污染物

GB18583室内装饰装修材料胶粘剂中有害物质限量

GB18587-2001室内装饰装修材料地毯、地毯衬垫及地毯胶粘剂有害物质释放限量

GB/T19851.11中小学体育器材和场地第11部分：合成材料面层运动场地

GB/T20033.3人工材料体育场地使用要求及检验方法第3部分：足球场地人造草面层

GB/T20394体育用人造草

GB/T22517.6体育场地使用要求及检验方法第6部分：田径场地

GB/T29608橡胶制品邻苯二甲酸酯类的测定

1

DB15/T1209—2017

GB/T29614硫化橡胶中多环芳烃含量的测定

GB50325-2010民用建筑工程室内环境污染控制规范

HJ643固体废物挥发性有机物的测定顶空/气相色谱-质谱法

JTGE60-2008公路路基路面现场测试规程

JTG/TF20-2015公路路面基层施工技术细则

JTG/TF30-2014公路水泥混凝土路面施工技术细则

JTGF40-2004公路沥青路面施工技术规范

JG/T191城市社区体育设施技术要求

JGJ/T280-2012中小学校体育设施技术规程

YB/T5220-2014非机械弹簧用碳素弹簧钢丝

ISO16000-3室内空气第3部分:甲醛或其他羟基化合物测定--活性采样法

ISO16000-6室内空气第6部分:通过对TenaxTA吸附剂上活性抽样、热解吸和MS/FID气相色谱法

测定室内和实验室空气中挥发性有机化合物的含量

3术语和定义

下列术语和定义适用于本文件。

3.1

合成材料运动场地面层syntheticsportssurface

用高分子合成材料铺装的运动场地表面，包括田径场地、球场面层和人造草坪、多功能活动场地面

层等。

3.2

现浇型面层in-situcastingsurface

将工厂生产的预聚物和其他原料在现场浇筑铺装的面层。

3.3

预制型面层prefabricatedsurface

在工厂根据规格预先制备成型材，至现场铺装的面层。

3.4

渗水型面层permeablesportsurface

由胶水粘合弹性颗粒或其它方法制造的具有缝隙结构的合成材料面层。主要特点是水在该类型面层

上存在表面径流和在缝隙间流动的形式。

3.5

非渗水型面层non-premeablesurface

垂直剖面致密或有少量气孔且带有致密表面结构形式的合成材料面层。主要特点是水在该类型面层

上仅存在表面径流。

2

DB15/T1209—2017

3.6

混合型面层mixedsurface

通常由胶体主料与少量填充颗粒做成非渗水型的底胶层，由胶体主料与防滑颗粒做成面胶层，整体

形成的非渗水型合成材料面层。

3.7

复合型面层compostedsurface

由少量胶体主料与填充颗粒混合做成渗水型的底胶层，由胶体主料做成隔离层，以及胶体主料与

防滑颗粒做成面胶层，整体形成的非渗水型合成材料面层。

3.8

全塑型面层whole-polyurethanesurface

全部由主料做成非渗水型的底胶层，由胶体主料与防滑材料做成面胶层，整体形成的非渗水型合

成材料面层。

3.9

人造草皮artificialgrass

将仿草叶状的合成纤维，植入在机织的基布上，并进行相应的固定，模拟天然草性能的制品。

3.10

人造草坪artificialturf

以人造草皮铺装成的场地面层，必要时填充石英砂和弹性颗粒用以提高场地性能。

3.11

挥发性有机化合物（VOC）volatileorganiccompounds

在101.3kPa标准压力下，任何初沸点低于或等于250℃的有机化合物。

3.12

总挥发性有机化合物（TVOC）totalvolatileorganiccompounds

利用TenaxTA采样，非极性色谱柱（极性指数小于10）进行分析，保留时间在正己烷和正十六烷之

间的挥发性有机化合物的总和。以单位面积单位时间内从面层材料表面散发到空气中的有害物的量表

示。

4基本规定

4.1合成材料运动场地面层选材和设计应符合GB/T14833、GB/T20033、GB/T20394、GB/T

22517.6、JG/T191-2006等的规定。

4.2合成材料运动场地面层应由具有设计经验和相应业绩的设计单位进行设计。

3

DB15/T1209—2017

4.3承担合成材料运动场地面层施工的单位应具备相应的施工经验，具有完善的工程质量管理体系、

安全生产管理体系及质量检验制度。

4.4面层施工前应做好场地基层的验收，强度、密实度、平整度应符合面层设计文件要求，基层有害

物质不得对面层质量产生不利影响。

4.5合成材料运动场地所选材料应符合环境保护要求，不应对人体、生物及环境造成有害影响。

4.6进场材料应提供相应合格证明。施工完成后，合成材料面层物理性能、有害物质含量应进行有见

证检测,验收合格后方可投入使用。

4.7施工现场不允许添加配方以外的任何材料。严禁使用含苯、甲苯、二甲苯、二硫化碳、二氯甲烷

等有害物质的溶剂。

4.8合成材料场地整体寿命应不低于5年。

5技术要求

5.1外观

颜色均匀、不得有明显差异，不得有分层、脱粒、起鼓、断裂现象。

5.2标志线

5.2.1标志线应清晰，无明显虚边，与面层粘接牢固。

5.2.2田径场地的所有起跑线，直道的、前伸的和弧线形的，对于每名运动人员所允许选取的最短路

线距离应是一致的，且不少于规定距离，即不允许负偏差。100m和110m以及其他直跑道距离正差不

应大于20mm，其余正差应小于跑进长度的1/10000。

5.2.3球场规格尺寸线误差不应大于20mm，划线宽度误差不应大于2mm。

5.3平整度

5.3.1田径场地

5.3.1.1合成面层表面应平坦，平整度应符合GB/T22517.6中Ⅱ类和Ⅲ类场地要求。

5.3.2.2承办地级市以上级别赛事和大中专以上院校的田径场地，在任何位置、任何方向均应的平整

度应符合2m直尺下不应有大于4mm的间隙，且不大于3mm的点不应少于所测点数的85%；中小学及大

众健身级别的田径场地，在任何位置、任何方向均应的平整度应符合2m直尺下不应有大于5mm的间隙，

且不大于3mm的点不应少于所测点数的85%。

5.3.2人造草坪

平整度按GB/T20033.3的要求执行。

5.3.3塑胶球类场地

场地基础与合成面层应平坦，划线内区域在3m直尺下用游标塞尺测量，间隙应不大于4mm。雨后

1h，深度大于2mm的积水区域面积不大于总面积的3%，单点积水面积应不大于1m2。

5.4厚度

合成面层厚度应符合表1规定。

4

DB15/T1209—2017

表1合成材料运动场地面层厚度技术要求

名称类型比赛/训练训练/教学/健身

≥13mm

田径场地按照国际田联场地设施手册规定，跳高、跳远等比赛区域需≥13mm

加厚部分为20mm，障碍水池落地区为25mm。

塑胶球类场地场地基础之上的合成面层厚度应不小于9mm。

现场检测时，小于规定厚度的点数应不大于总检测点数的20%。

多功能活动场地

5.5坡度

5.5.1田径场地

跑道横向坡度不大于1%，纵向坡度不大于0.1%。

5.5.2室外球场

篮球场、排球场、网球场和羽毛球场地的坡度应符合如下要求：

a)单片场地应采用边线向边线放坡的形式，在同一个斜面上；

b)并列多片场地，从边线到边线向同一方向倾斜的场地应不大于2片，从端线到端线向同一方向

倾斜的场地应不大于1片；

c)场地的横向坡度应不大于0.7%，纵向坡度应不大于0.5%。

5.5.3足球场地

横向坡度：无渗水功能的场地不大于0.8%；有渗水功能的场地不大于0.3%。

5.6铺装要求

5.6.1基础要求

场地基础通常有沥青混凝土和水泥混凝土两种。其结构组成可以包含素土层、稳定层和沥青（水泥）

混凝土面层。基础应平整、密实、稳定、耐久，应符合JTGF40、JTG/TF30和JTG/TF20的要求施工。

5.6.1.1场地基础各层的设计与施工，可参照公路沥青路面施工技术规范、公路水泥混凝土路面施工

技术规范和公路路面基层施工技术规范等，进行经济、技术、耐久等综合比较后，进行优化设计与施工。

5.6.1.2场地基础各层材料的选择、结构设计与施工等除满足相关施工技术规范要求外，还应满足公

路环境保护设计规范对环境污染防治等方面的要求，避免废气、废水、固体废物等对场地水土的污染。

5.6.2合成材料面层运动场地铺装要求应符合JGJ/T280要求。

5.6.3铺装人造草坪足球场时，在草坪基础上应先铺装≥1cm厚的弹性减震垫，然后再铺装人造草坪，

草坪接缝应使用符合环保要求的连接方式。

5.6.4人造草足球场地填充用砂应使用30目～50目经水洗无棱（锐）角的石英砂，或者二氧化硅含

量不小于80%以上的天然铸造沙，填充砂层厚度≤草线总高度的1/3，沙层填充完毕后，再填充符合表

5

DB15/T1209—2017

2要求的弹性颗粒，填充层厚度≥草线总高度的至少1/3（可分两次填充）。填充完成后，草丝高出填

充材料的高度应不大于1cm。

5.7材料有害物质限量

5.7.1合成材料场地面层胶体主料，预制卷材、块材，橡胶颗粒等材料有害物质含量应符合表2的要

求。

表2合成材料场地面层材料有害物质限量

指标

项目橡胶类防滑、填

聚氨酯胶体主料a，b丙烯酸胶体主料预制卷材、块材

充颗粒

总挥发性有机化合物(TVOC)

————≤3.00——

/(mg/m2.h)

挥发物含量≤200g/L≤100g/L——≤1.0%

游离甲醛/(g/kg)——≤0.50————

苯/(g/kg)≤0.05≤0.05≤0.05≤0.05

甲苯+二甲苯总和/(g/kg)≤0.10≤0.10≤0.05≤0.05

游离甲苯二异氰酸酯+游离六亚甲基二

≤10——≤0.20≤0.20

异氰酸酯含量总和(TDI+HDI)/(g/kg)

多环芳烃（18种总和）c/(mg/kg）————≤50≤50

苯并[a]芘/(mg/kg）————≤1.0≤1.0

短链氯化石蜡(C10-C13)/%≤0.15——≤0.15≤0.15

二硫化碳（mg/kg）――――≤2.0≤2.0

3，3，-二氯-4，4，-二氨基二

————≤0.10≤0.10

苯甲烷(MOCA)/%

可溶性铅≤90

可溶性镉≤10

重金属/(mg/kg)

可溶性铬≤10

可溶性汞≤2

注：聚氯乙烯地板中氯乙烯单体含量应不大于5mg/kg。

a如产品规定了稀释比例或产品有双组份或多组份组成时，应分别测定稀释剂和各组成分中的含量，再按产品规定的配比计

算混合后的总量，如稀释剂的使用量为某一范围时，应按照推荐的最大稀释量进行计算。

b聚氨酯类面漆、聚脲胶体主料按照聚氨酯胶体主料的指标控制有害物质含量。

c多环芳烃18种总和包括：苯并[a]芘、苯并[e]芘、苯并[a]蒽、苯并[b]荧蒽、苯并[j]荧蒽、苯并[k]荧蒽、屈、二苯并

(a,h)蒽、苯并[g,h,i]苝、茚并(1,2,3-c,d)芘、苊、苊烯、蒽、菲、芘、芴、荧蒽、萘。开放裸露式颗粒≥50，密闭

包裹式颗粒≤200。

6

DB15/T1209—2017

5.7.2用于人造草皮、预制卷材等产品粘结的胶粘剂有害物质含量应符合GB18583的要求。

5.7.3人造草皮有害物质含量应符合表3的要求。

表3人造草皮有害物质限量

项目指标

总挥发性有机化合物(TVOC)释放率/(mg/m2.h)≤3.0

甲醛释放率/((mg/（m2·h）)≤0.05

苯/(g/kg)≤0.05

甲苯+二甲苯总和/(g/kg)≤0.05

游离甲苯二异氰酸酯/(g/kg)≤0.20

邻苯二甲酸酯类(DBP、BBP、DEHP、DNOP、DINP、DIDP)/%≤0.50

多环芳烃（18种总和）/(mg/kg)≤50

苯并[a]芘/(mg/kg)≤1.0

可溶性铅≤90

可溶性镉≤10

重金属/(mg/kg)

可溶性铬≤10

可溶性汞≤2

5.8理化性能及面层有害物质限量

5.8.1预制型、现浇型卷材物理性能应符合表4的要求。

表4预制卷材物理性能要求

技术要求

项目

预制型卷材现浇型卷材

任一点厚度≥标称值95%符合GB/T22517.6要求

低于设计值10%的点数≤总测点

厚度/mm

平均厚度≥标称值的10%

平均厚度≥设计值

拉伸强度/MPa≥0.5≥0.5

断裂伸长率/%≥40≥40

阻燃/级ⅠⅠ

拉伸强度/MPa≥0.5≥0.5

耐老化性能

断裂伸长率/%≥40≥40

冲击吸收/%35～5035～50

垂直变形/mm0.6-2.50.6-2.5

抗滑值/（BPN,20℃）≥47（湿状态）≥47（湿状态）

注：冲击吸收、垂直变形和抗滑值应在0℃±2℃、10℃±2℃、23℃±2℃、30℃±2℃和40℃±2℃

的气温条件下，其性能均应符合本表的要求；拉伸强度和拉断伸长率在-40℃±2℃温度条件下应符合

本表的要求。

5.8.2人造草皮理化性能应符合表5的要求。

7

DB15/T1209—2017

表5理化性能

序号项目技术要求

纵向标称值允差/%±2

1草簇密度

横向标称值允差/%±0.3

标称值允差/%±1

2草丝高度

最高与最低差/mm≤4

3草丝拉断力（开网丝、网状卷曲丝）/N≥100

4草丝拉断力（单丝）/N≥8

5草丝收缩率/%≤5

6单簇草拔出力/N≥30

底布拉断力纵向≥800

7

/(N/50mm）横向≥800

纵向≥60

8底布抗撕裂力/N

横向≥40

9老化后草丝拉断力保留率（开网丝）/%≥80

10老化后草丝拉断力保留率（单丝）/%≥80

11阻燃性/mm中心到损毁边缘的最大距离≤50

12耐酸性（试验时间48h）草丝颜色无明显变化，背胶无老化现象

13耐碱性（试验时间48h）草丝颜色无明显变化，背胶无老化现象

草丝颜色无明显变化，背胶无老化现象

14耐有机物性（92号汽油中浸泡4h）

（背胶脱落或溶解）

5.8.3现浇型合成材料面层有害物质含量应符合表6的要求。

表6现浇型合成材料场地面层有害物质限量

项目指标

总挥发性有机化合物(TVOC)释放率/(mg/m2.h)≤3.0

甲醛释放率/(mg/（㎡·h）)a0.05

苯/(g/kg)≤0.05

甲苯+二甲苯总和/(g/kg)≤0.05

游离甲苯二异氰酸酯TDI/(g/kg)+异氰酸酯MDI(g/kg)≤0.20

二硫化碳（mg/kg）≤2.0

短链氯化石蜡(C10-13）/%≤0.15

3,3'-二氯-4,4'-二氨基二苯甲烷(MOCA)/%≤0.10

可溶性铅≤90

可溶性镉≤10

重金属/(mg/kg)

可溶性铬≤10

可溶性汞≤2

a丙烯酸面层做甲醛释放率检测。

5.8.4室内合成材料运动场地环境质量应符合GB50325中甲醛、苯、TVOC的相关要求。

8
