DB22/T 5028-2019 混凝土小型空心砌块砌体工程施工质量验收标准

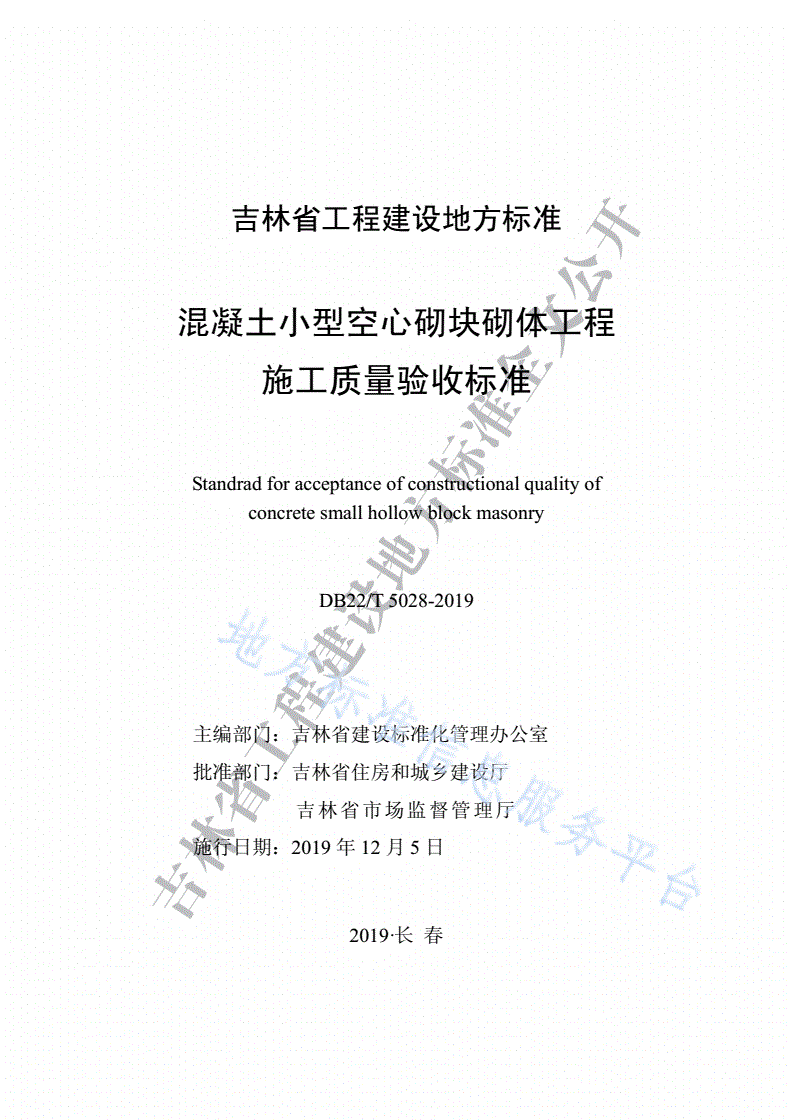

吉林省工程建设地方标准

混凝土小型空心砌块砌体工程

施工质量验收标准

Standradforacceptanceofconstructionalqualityof

concretesmallhollowblockmasonry

DB22/T5028-2019

主编部门：吉林省建设标准化管理办公室

批准部门：吉林省住房和城乡建设厅

吉林省市场监督管理厅

施行日期：2019年12月5日

2019·长春

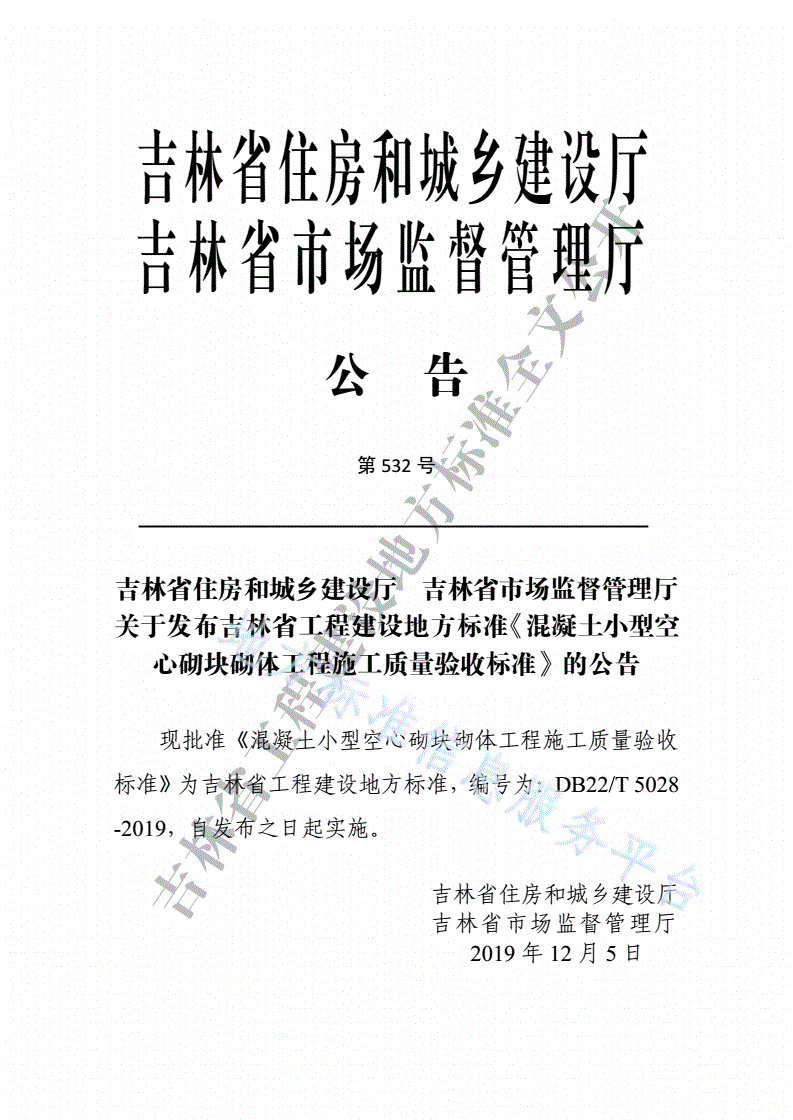

吉林省住房和城乡建设厅

吉林省市场监督管理厅

公告

第532号

吉林省住房和城乡建设厅吉林省市场监督管理厅

关于发布吉林省工程建设地方标准《混凝土小型空

心砌块砌体工程施工质量验收标准》的公告

现批准《混凝土小型空心砌块砌体工程施工质量验收

标准》为吉林省工程建设地方标准，编号为：DB22/T5028

-2019，自发布之日起实施。

吉林省住房和城乡建设厅

吉林省市场监督管理厅

2019年12月5日

前言

根据吉林省市场监督管理厅《关于下达2018年度第三批吉林

省地方标准修订项目计划的通知》（吉市监标字[2018]46号）的要

求，由吉林省建筑科学研究设计院（吉林省建筑工程质量检测中心）

主持对《配筋混凝土小型空心砌块砌体工程施工及验收规程》

DB22/T452-2008进行修订工作。

本标准的主要内容:1总则；2术语；3基本规定；4材料；5

混凝土小型空心砌块砌体工程；6配筋混凝土小型空心砌块砌体

工程；7填充墙混凝土小型空心砌块砌体工程。

本标准修订的主要技术内容是：

将标准名称《配筋混凝土小型空心砌块砌体工程施工及验收规

程》变更为《混凝土小型空心砌块砌体工程施工质量验收标准》，

其内容做了相应调整。

本标准由吉林省建设标准化管理办公室负责管理，由主编单位

吉林省建筑科学研究设计院（吉林省建筑工程质量检测中心）负责

具体技术内容的解释。

本标准在执行过程中，请相关单位总结经验，积累资料，随时

将有关意见和建议反馈给吉林省标准化管理办公室（长春市民康路

519号，邮编130041，电子邮箱：jljsbz@126.com），以供今后修

订时参考。

本标准主编单位：吉林省建筑科学研究设计院（吉林省建

筑工程质量检测中心）

本标准参编单位：吉林省墙材革新与建筑节能办公室

吉林建工鑫安高新建筑有限公司

本标准主要起草人员：朱士坤孙秀刚赵壮程立军

关洪波胡文武马根华王巍

林飞王晓阳李志国崔永生

刘刚刘清顺刘悦冯博

姜博张伯涛张德胜付兴国

高歌程大磊吕兵于洪强

张呈一冯龙雪夏雪易双双

本标准主要审查人员：周毅孙彦波陶乐然张淼

车红锐

目次

1总则.................................................................................................1

2术语.................................................................................................2

3基本规定...........................................................................................4

4材料.................................................................................................6

4.1砌块............................................................................................6

4.2砌筑砂浆....................................................................................6

4.3灌孔混凝土................................................................................8

4.4钢筋............................................................................................8

5混凝土小型空心砌块砌体工程.....................................................10

5.1一般规定..................................................................................10

5.2主控项目..................................................................................11

5.3一般项目..................................................................................12

6配筋混凝土小型空心砌块砌体工程.............................................14

6.1一般规定..................................................................................14

6.2主控项目..................................................................................14

6.3一般项目..................................................................................15

7填充墙混凝土小型空心砌块砌体工程.........................................17

7.1一般规定..................................................................................17

7.2主控项目..................................................................................17

7.3一般项目..................................................................................18

附录A砌块砌体工程质量验收记录用表......................................20

本标准用词说明.................................................................................28

引用标准名录.....................................................................................29

附：条文说明.....................................................................................31

1总则

1.0.1为加强混凝土小型空心砌块砌体工程的质量管理，统一砌块

砌体工程施工质量的验收，保证工程质量，制定本标准。

1.0.2本标准适用于混凝土小型空心砌块砌体结构工程的施工质

量验收。

1.0.3混凝土小型空心砌块砌体工程施工质量的验收除应符合本

标准外，尚应符合国家现行有关标准的规定。

1

2术语

2.0.1混凝土小型空心砌块concretesmallhollowblock

普通混凝土小型空心砌块和轻骨料混凝土小型空心砌块的总

称，简称砌块。

2.0.2普通混凝土小型空心砌块normalconcretesmallhollow

block

以碎石或卵石为粗骨料制作的混凝土小型空心砌块，主规格尺

寸为390mm×190mm×190mm。

2.0.3轻骨料混凝土小型空心砌块lightweightaggregatedconcrete

smallhollowblock

以浮石、火山渣、煤渣、煤矸石、陶粒等粗骨料制作的混凝土

小型空心砌块，主规格尺寸为390mm×190mm×190mm。

2.0.4建筑碎料小型空心砌块fragmentizedbuildingmaterials

smallhollowblock

以建筑碎料为主要原材料，加入水泥、掺合料、水等，经搅拌、

成型、养护等工艺过程制成的小型空心砌块。建筑碎料的掺量应不

低于原材料干质量的30%。

2.0.5混凝土小型空心砌块砌体concretesmallhollowblock

masonry

采用混凝土小型空心砌块砌筑的砌体，简称砌块砌体。

2.0.6配筋混凝土小型空心砌块砌体reinforcedconcretesmall

hollowblockmasonry

配筋砌体用混凝土小型空心砌块的孔洞和凹槽中配置竖向钢

筋和水平钢筋、并采用灌孔混凝土填实孔洞后的砌体，简称配筋砌

块砌体。

2.0.7产品龄期productsage

混凝土小型空心砌块成型后至某一日的天数。

2.0.8预拌砂浆ready-mixedmortar

2

由专业生产厂生产的湿拌砂浆或干混砂浆。

2.0.9芯柱corecolumn

在小砌块墙体的孔洞内浇灌混凝土形成的柱，有素混凝土芯柱

和钢筋混凝土芯柱。

2.0.10瞎缝blindseam

砌体中相邻块体间无砌筑砂浆，又彼此接触的水平缝或竖向

缝。

2.0.11假缝suppositiousseam

为掩盖砌体灰缝内在质量缺陷，砌筑砌体时仅在靠近砌体表面

处抹有砂浆，而内部无砂浆的竖向灰缝。

2.0.12透明缝transparentseam

砌体中相邻块体间的竖缝砌筑砂浆不饱满，且彼此未紧密接触

而造成沿墙体厚度通透的竖向缝。

2.0.13施工质量控制等级categoryofconstructionqualitycontrol

按质量控制和质量保证若干要素对施工技术水平所做的分级。

2.0.14实体检测in-situinspection

由具有检测资质的检测单位采用标准的检验方法，在工程实体

上进行原位检测或抽取试样在试验室进行检验的活动。

3

3基本规定

3.0.1砌块砌体工程所用的材料应有产品合格证书、产品性能型式

检验报告和进场复验报告，质量应符合国家现行有关标准的要求，

并应满足设计要求。严禁使用国家明令淘汰的材料。

3.0.2砌块砌体工程施工前，应编制砌体工程施工方案。

3.0.3砌块砌体工程施工应遵守国家、行业及地方有关建设工程法

规及相关标准的规定。

3.0.4砌块砌体工程的施工质量控制等级应为现行国家标准《砌体

结构工程施工质量验收规范》GB50203规定的A级或B级标准。

3.0.5砌块砌体工程验收可按本标准附录A记录表填写。

3.0.6砌块砌体工程验收应按检验批验收、分项工程验收、子分部

工程验收的程序依次进行。

3.0.7检验批的数量及范围可按楼层及施工段数确定，不应超过

250m³砌块砌体，且所用材料类型及同类型材料的强度等级相同；

主体结构砌体一个楼层（基础砌体可按一个楼层数计）为一个检验

批；填充墙砌体量少时，可多个楼层合并为一个检验批。

3.0.8检验批验收时，其主控项目应全部符合本标准的规定；一般

项目应有80%及以上的抽检处符合本标准的规定；有允许偏差项目

的最大超差值，不得大于允许偏差值的1.5倍。

3.0.9砌块砌体剪力墙应进行结构实体检验，其灌孔混凝土的强度

应以在混凝土浇筑入模处取样制备并与结构实体同条件养护的试

件强度为依据，并应进行检测验证。同条件养护的试件留置数量与

强度判定应按现行国家标准《混凝土强度检验评定标准》GB/T

50107和《混凝土结构工程施工质量验收规范》GB50204的规定

执行。

3.0.10填充墙砌体与钢筋混凝土柱（墙、梁）间的连接构造施工

应列为隐蔽工程验收。

4

3.0.11砌块砌体工程验收时，应提供下列文件和资料：

1设计变更文件；

2施工执行的技术标准；

3原材料出厂合格证书、产品性能检测报告和进场复验报告；

4混凝土及砂浆配合比通知单；

5混凝土及砂浆试件抗压强度试验报告单；

6砌体工程施工记录；

7隐蔽工程验收记录；

8分项工程检验批主控项目、一般项目验收记录；

9填充墙砌体植筋锚固力检测记录；

10重大技术问题的处理方案和验收记录；

11其他必要的技术文件和记录。

3.0.12子分部工程验收时，应对砌块砌体工程的观感质量作出总

体评价。

3.0.13工程质量不符合要求时，应按现行国家标准《建筑工程施

工质量验收统一标准》GB50300规定执行。

3.0.14对有裂缝的砌块砌体应分别按下列情况进行验收：

1有可能影响结构安全性的砌体裂缝，应由具备资质的检测

单位检测鉴定。凡返修或加固处理的部分，待返修或加固处理满足

使用要求后进行二次验收。

2不影响结构安全性的砌体裂缝，应予以验收。有碍使用功

能和观感效果的裂缝，应进行处理。

5

4材料

4.1砌块

4.1.1砌块的质量应符合国家现行标准《普通混凝土小型砌块》

GB/T8239及《轻集料混凝土小型空心砌块》GB/T15229、《建筑

碎料小型空心砌块》JC/T2369等标准的规定，其抗冻性指标必须

符合我省相关标准的规定。

4.1.2施工时所用砌块的龄期必须超过28d，普通混凝土小型砌块

不宜少于40d。轻集料混凝土小型空心砌块不宜少于45d。

4.1.3砌块应有产品出厂合格证和检验报告，进场后还应进行见证

送检；复验的项目应包括尺寸偏差、外观质量和强度等级等内容；

混凝土小型空心砌块强度等级必须符合设计要求。

4.1.4砌块的主规格尺寸为390mm×190mm×190mm，最小肋厚不

应小于25mm，承重砌块最小外壁厚不应小于30mm，非承重砌块

最小外壁厚不应小于25mm。

4.1.5砌体使用的小砌块应完整、无破损、无裂缝、无污染。

4.2砌筑砂浆

4.2.1预拌砂浆的性能、运输、储存、使用及检验等应符合现行地

方标准《预拌砂浆技术规程》DB22/T1024的规定。

4.2.2砌块砌体的砌筑砂浆配合比及其技术要求应符合现行行业

标准《砌筑砂浆配合比设计规程》JGJ/T98和《混凝土小型空心砌

块和混凝土砖砌筑砂浆》JC860的规定，并应按重量比计量配制。

4.2.3砌筑砂浆应具有良好的保水性，其保水率不得小于88%，

普通混凝土小型空心砌块砌筑砂浆稠度宜为50mm~70mm；轻骨料

混凝土小型空心砌块的砌筑砂浆稠度宜为60mm~90mm。

6

4.2.4砌筑砂浆应采用机械搅拌，拌合用水应符合现行行业标准

《混凝土用水标准》JGJ63的规定。搅拌时间按产品说明书进行。

无说明时拌合时间不得少于2min，。当掺有外加剂时，不得少于

3min；当掺有机塑化剂时，应为3min~5min，搅拌时间自投料完起

算。

4.2.5砌筑砂浆应随拌随用，并在3h内使用完毕；当施工期间最

高气温超过30℃时，应在2h内使用完毕。砂浆出现泌水现象时，

应在砌筑前再次拌合。

4.2.6砌筑砂浆试块取样应取自搅拌机或运输预拌砂浆车辆的出

料口。同盘或同车砂浆应制作一组试块。

4.2.7砌筑砂浆强度等级的评定应以标准养护、龄期为28d的试块

抗压试验结果为准，并应按现行行业标准《建筑砂浆基本性能试验

方法标准》JGJ/T70的规定执行。

4.2.8砌筑砂浆试块强度验收时其强度合格标准应符合下列规定：

1同一验收批砂浆试块强度平均值大于或等于设计强度等级

值的1.10倍；

2同一验收批砂浆试块抗压强度的最小一组平均值应大于或

等于设计强度等级值的85%。

注：1砌筑砂浆的验收批，同一类型、强度等级的砂浆试块不

应少于3组；同一验收批砂浆只有1组或2组试块时，每组试块抗

压强度平均值大于或等于设计强度等级值的1.10倍；对于建筑结

构的安全等级为一级或设计使用年限为50年以上的房屋，同一验

收批砂浆试块的数量不得少于3组；

2砂浆强度应以标准养护，28d龄期的试块抗压强度为准；

3制作砂浆试块的砂浆稠度应与配合比设计一致。

抽检数量：每一检验批且不超过250m³砌体的各种类别、各种

强度等级的普通砌筑砂浆，每台搅拌机应至少抽检一次。验收批的

预拌砂浆抽检可为3组。

检验方法：在砂浆搅拌机出口或在湿拌砂浆的储存容器出料口

7

随机取样制作砂浆试块（现场拌制的砂浆，同盘砂浆只应作1组试

块），试块标养28d后作强度试验。预拌砂浆中的湿拌砂浆稠度应

在进场时取样检验。

4.2.9当施工中或验收时出现下列情况，可采用现场检验方法对砂

浆或砌体强度进行实体检测，并判定其强度：

1砂浆试块缺乏代表性或试块数量不足；

2对砂浆试块的试验结果有怀疑或有争议；

3砂浆试块的试验结果，不能满足设计要求；

4发生工程事故，需要进一步分析事故原因。

4.3灌孔混凝土

4.3.1砌块砌体灌孔混凝土应采用专用混凝土，其性能指标应符合

现行行业标准《混凝土砌块（砖）砌体用灌孔混凝土》JC861的规

定。

4.3.2灌孔混凝土所用的粗、细骨料应符合现行行业标准《普通混

凝土用砂、石质量及检验方法标准》JGJ52的规定，再生粗、细骨

料应分别符合现行国家标准《混凝土用再生粗骨料》GB/T25177

和《混凝土和砂浆用再生细骨料》GB/T25176的规定。

4.3.3灌孔混凝土应由试验室经试配确定重量配合比，现场应按重

量配合比计量配制。

4.3.4灌孔混凝土应在初凝前用完。

4.4钢筋

4.4.1芯柱插筋应采用HRB400级热轧带肋钢筋，质量应符合现行

国家标准《钢筋混凝土用钢第2部分：热轧带肋钢筋》GB/T1499.2

的规定；水平钢筋、构造柱钢筋及拉结钢筋网片等应采用HRB400

级热轧带肋钢筋，也可采用HPB300级热轧光圆钢筋或Q235级低

8

碳钢热轧圆盘条，其质量应分别符合现行国家标准《钢筋混凝土用

钢第1部分：热轧光圆钢筋》GB/T1499.1及《低碳钢热轧圆盘条》

GB/T701中的有关规定；钢筋焊条电弧焊所采用的焊条，应符合

现行国家标准《非合金钢及细晶粒钢焊条》GB/T5117或《热强钢

焊条》GB/T5118的规定，焊条型号应根据设计确定，若设计无规

定时，可按现行行业标准《钢筋焊接及验收规程》JGJ18的有关规

定确定。

4.4.2钢筋的品种、级别、规格和数量必须符合设计要求，要有产

品合格证和出厂检验报告，进场后应按批次抽样复验。

4.4.3拉结钢筋网片采用直径4mm的钢筋点焊；纵横钢筋应焊在

同一平面内；设于潮湿或有化学侵蚀性介质环境中砌体灰缝内的钢

筋应采取防腐措施。

4.4.4钢筋应顺直，不得有裂纹、结疤，表面不得有油污、泥土及

颗粒状或片状老锈。

4.4.5施工时需变更原设计的钢筋品种、级别或规格时，应办理设

计变更手续。

9

5混凝土小型空心砌块砌体工程

5.1一般规定

5.1.1本章适用于普通混凝土小型空心砌块和轻骨料混凝土小型

空心砌块等砌体工程。

5.1.2施工前，应按房屋设计图编绘小砌块平、立面排块图，施工

中应按排块图施工。

5.1.3砌筑砌块，应清除表面污物，剔除外观质量不合格的砌块。

5.1.4砌筑砌块砌体，宜选用专用砌块砌筑砂浆。

5.1.5底层室内地面以下或防潮层以下的砌体，应采用强度等级不

低于Cb20的混凝土灌实砌块的孔洞。

5.1.6砌筑混凝土小型空心砌块砌体，在砌筑前及砌筑过程中均不

应浇水，仅当施工时气温异常炎热时，可在施工前将砌块适量喷水

润湿。雨天及小砌块表面有浮水时，不得施工。

5.1.7砌块墙体应孔对孔、肋对肋错缝搭砌。单排孔砌块的搭接长

度应为块体长度的1/2；多排孔砌块的搭接长度可适当调整，但不

宜小于砌块长度的1/3，且不应小于90mm。墙体的个别部位不能

满足上述要求时，应在灰缝中设置拉结钢筋或钢筋网片，但竖向通

缝仍不得超过两皮小砌块。

5.1.8砌块应将生产时的底面朝上反砌于墙上。

5.1.9砌块墙体宜逐块坐（铺）浆砌筑。

5.1.10在散热器、厨房和卫生间等设备的卡具安装处砌筑的砌块，

宜在施工前用强度等级不低于Cb20的混凝土将其孔洞灌实。

5.1.11每步架墙（柱）砌筑完后，应随即刮平墙体灰缝。

5.1.12芯柱处砌块墙体砌筑应符合下列规定：

10

1每一楼层芯柱处第一皮砌块应采用开口砌块；

2每次连续浇筑的高度宜为半个楼层，但不应大于1.8m；

3浇筑芯柱混凝土时，砌筑砂浆强度应大于1MPa；

4清除孔内掉落的砂浆等杂物，并用水冲淋孔壁；

5浇筑芯柱混凝土前，应先注入适量与芯柱混凝土成分相同

的去石砂浆；

6每浇筑400mm～500mm高度捣实一次，或边浇筑边捣实。

5.2主控项目

5.2.1砌块和芯柱混凝土和的强度等级应符合设计要求，其中复合

保温砌块与夹心复合保温砌块中的绝热保温材料的材性、数量、位

置、厚度等尚应符合砌块墙体节能设计要求。

检查数量：1每一生产厂家，相同的原材料以同一生产时间、

配合比例、生产工艺、成型设备所生产的同强度等级的每1万块标

准砌块（或用于配筋砌体的带功能缝的标准砌块）至少应抽检一组；

用于多层以上建筑的基础和底层的砌块抽检数量不应少于2组。

2在材料、配比、工艺、设备、参数、规格及型号都相同的条

件下，不带功能缝的5块砌块抗压强度平均值应等于或大于带功能

缝的5块砌块抗压强度平均值的1.1倍。同时，单块带缝与不带缝

砌块的最小抗压强度值均不得小于各自平均值的80%。

3芯柱的混凝土每一检验批砌体，试块不应少于1组。

检验方法：检查砌块的产品合格证书和试验报告，芯柱混凝土

试块试验报告。

5.2.2砌筑砂浆的强度等级必须符合设计要求。

检查数量：现场拌制的砌筑砂浆与干混砂浆的抽检应符合现行

行业标准《混凝土小型空心砌块建筑技术规程》JGJ/T14
