DB22/T 5018-2019 真空绝热板外墙外保温工程技术标准

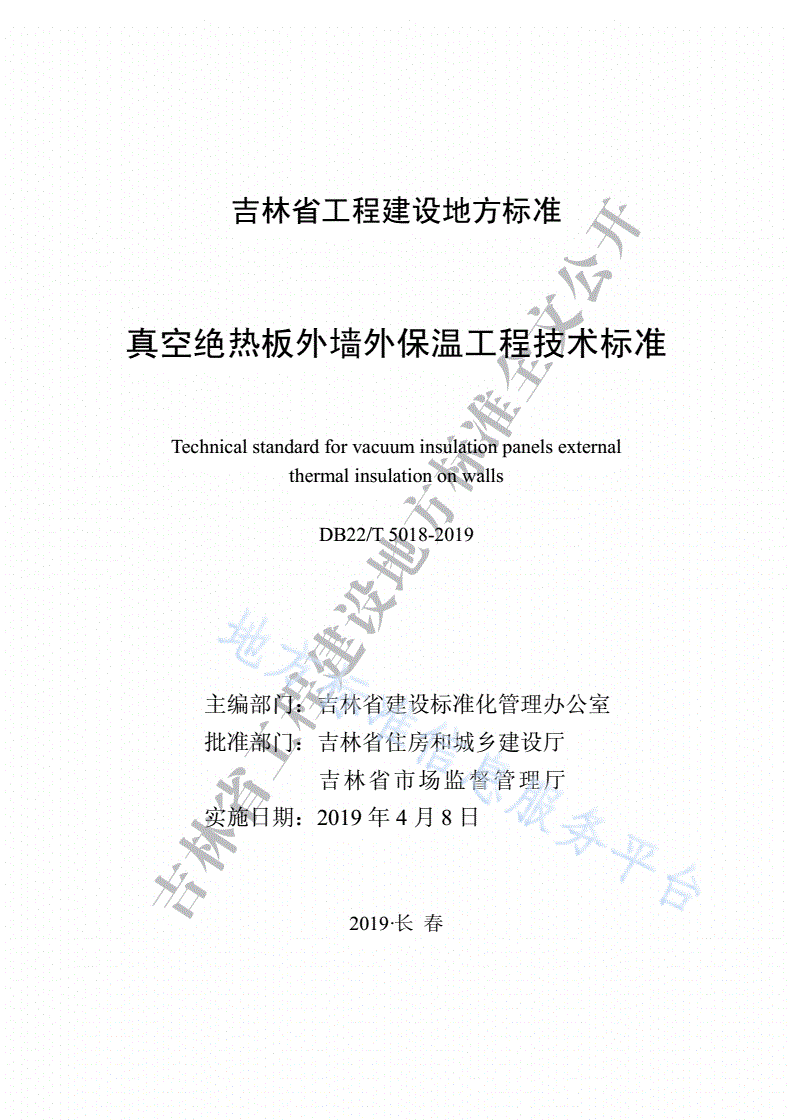

吉林省工程建设地方标准

真空绝热板外墙外保温工程技术标准

Technicalstandardforvacuuminsulationpanelsexternal

thermalinsulationonwalls

DB22/T5018-2019

主编部门：吉林省建设标准化管理办公室

批准部门：吉林省住房和城乡建设厅

吉林省市场监督管理厅

实施日期：2019年4月8日

2019·长春

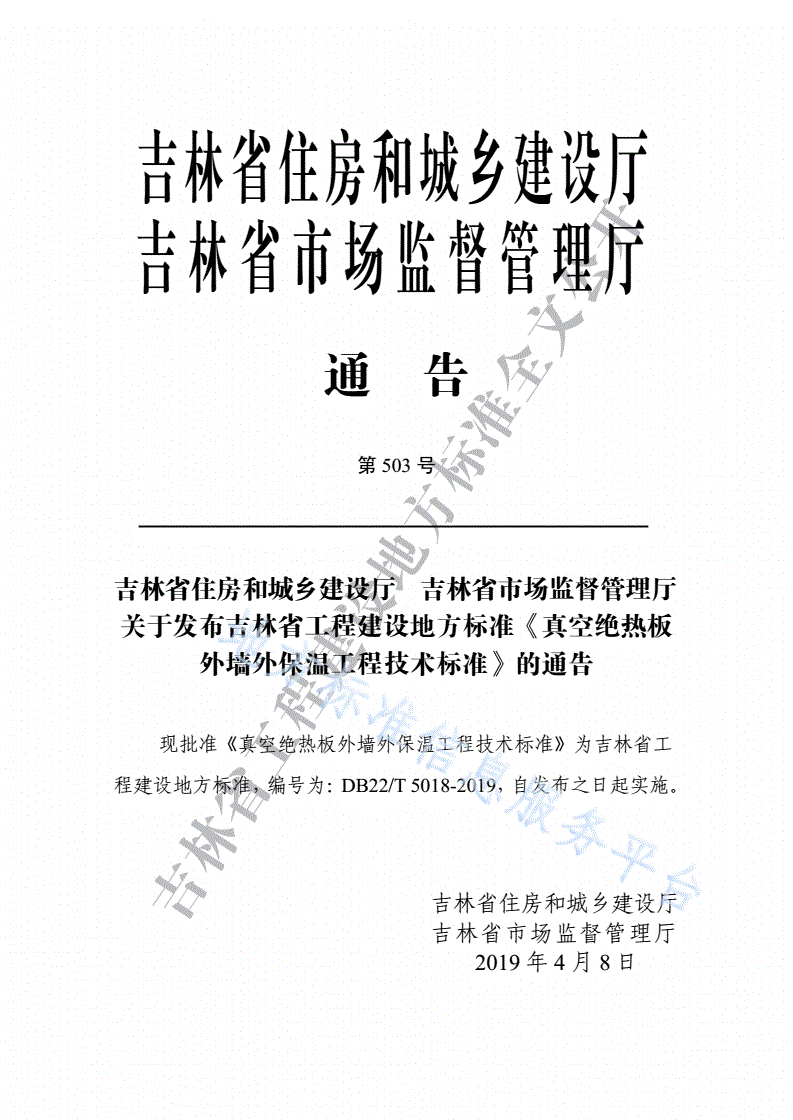

吉林省住房和城乡建设厅

吉林省市场监督管理厅

通告

第503号

吉林省住房和城乡建设厅吉林省市场监督管理厅

关于发布吉林省工程建设地方标准《真空绝热板

外墙外保温工程技术标准》的通告

现批准《真空绝热板外墙外保温工程技术标准》为吉林省工

程建设地方标准，编号为：DB22/T5018-2019，自发布之日起实施。

吉林省住房和城乡建设厅

吉林省市场监督管理厅

2019年4月8日

前言

根据吉林省住房和城乡建设厅《关于下达〈2017年全省工程

建设地方标准及标准设计制定（修订）计划（二）〉的通知》（吉建

标〔2017〕4号）要求，标准编制组会同有关单位，经过实际考察

及实验研究，总结实践经验，依据国家相关标准，结合我省具体情

况，并在广泛征求意见的基础上，编制本标准。

本标准的主要内容：1总则；2术语；3基本规定；4系统与

材料；5设计；6施工；7验收；8使用与维护。

本标准由吉林省建设标准化管理办公室负责管理，由吉林省建

筑科学研究设计院负责具体技术内容的解释。

本标准执行过程中，请各单位注意总结经验，积累资料，随时

将有关意见和建议反馈给吉林省建设标准化管理办公室（地址：长

春市民康路519号，邮编：130041，E-mail：jljsbz@126.com），以

供今后修订时参考。

本标准主编单位：吉林省建筑科学研究设计院

本标准参编单位：青岛科瑞新型环保材料有限公司

本标准主要起草人员：孙秀刚翟传伟崔永生孙纲

石俊龙李壮贤马根华李树才

孙苏杨朱士坤任常原王晓阳

闫占海刘悦赵宁杨恩亮

刘张磊刘刚程大磊王泰松

许晓晛姜博陈亚洲邓蓉

本标准主要审查人员：周毅陶乐然赵英鹏胡文武

肖力光

目次

1总则...............................................................................................1

2术语...............................................................................................2

3基本规定.........................................................................................4

4系统与材料.....................................................................................5

4.1系统..........................................................................................5

4.2材料..........................................................................................8

5设计................................................................................................13

5.1一般规定.................................................................................13

5.2设计要点.................................................................................14

6施工................................................................................................17

6.1一般规定.................................................................................17

6.2施工要点.................................................................................18

6.3安全施工.................................................................................24

6.4绿色施工.................................................................................24

7验收................................................................................................26

7.1一般规定.................................................................................26

7.2主控项目.................................................................................27

7.3一般项目.................................................................................30

8使用和维护....................................................................................32

8.1使用.........................................................................................32

8.2检查与维护.............................................................................32

附录A真空绝热板外墙外保温系统试验方法.............................34

附录B拉伸粘结强度试验方法.......................................................41

附录C真空绝热板与基层墙体拉伸粘结强度现场拉拔试验方法42

本标准用词说明................................................................................44

引用标准名录....................................................................................45

附：条文说明....................................................................................47

1总则

1.0.1为规范真空绝热板在建筑外墙外保温工程中的应用，保证工

程质量，做到技术先进、安全可靠、经济合理，制定本标准。

1.0.2本标准适用于采用真空绝热板新建、改建及扩建的民用建筑

外墙外保温工程的设计、施工及验收。

1.0.3真空绝热板外墙外保温工程除应符合本标准外，尚应符合国

家现行有关标准的规定。

1

2术语

2.0.1真空绝热板vacuuminsulationpanelsforbuildings

以芯材和吸气剂为填充材料，使用复合阻气膜作为包裹材料，

经抽真空、封装等工艺制成的建筑保温用板状材料。

2.0.2芯材corematerial

由纤维状、粉状无机轻质材料组成，起成型、阻热作用的填充

材料。

2.0.3吸气剂getter

通过物理或化学方式吸附气体的材料。

2.0.4复合阻气膜laminatedbarrierfilm

由热封材料、阻气材料、保护材料等经高温粘合制成的具有阻

止气体透过作用的复合薄膜。

2.0.5真空绝热保温装饰板vacuuminsulationdecorativepanel

由真空绝热板、装饰面板以及粘合材料等辅助材料构成，在工

厂预制成型的具有绝热保温和装饰功能的复合板材，简称保温装饰

板。

2.0.6真空绝热板外墙外保温系统vacuuminsulationpanelsexternal

thermalinsulationonwalls

设置在建筑物外墙外侧（局部设置在外墙出挑部分）上，以真

空绝热板或真空绝热保温装饰板为保温层的建筑保温构造。

2.0.7粘结砂浆adhesivemortar

由高分子聚合物与多种添加剂和水泥、石英砂等材料按一定比

例混合制成的，用于将真空绝热板粘贴在基层上的粘结材料。

2.0.8抹面胶浆renderingcoatmortar

由高分子聚合物、水泥、填料等材料按一定比例混合制成的，

具有一定变形能力和良好粘结性能的抹面材料。

2

2.0.9耐碱玻纤网布alkali-resistantglassfibermesh

表面经高分子材料涂覆处理的、具有耐碱功能的玻璃纤维网

布，作为增强材料埋入抹面胶浆中，用于提高抹面层的抗冲击和抗

裂性能。

2.0.10保护层protectivelayer

保温浆料层、抹面胶浆层及饰面层的总称，在保温系统中起保

护真空绝热板作用的构造层。

2.0.11锚栓anchorbolt

由膨胀件和膨胀套管组成，或仅由膨胀套管构成，依靠膨胀产

生的摩擦力或机械锁定作用连接保温系统与基层墙体的机械固定

件，分为圆盘锚栓与凸缘锚栓两种。

2.0.12锚栓标识件anchorboltidentificationassembly

锚栓标识件是在粘贴真空绝热板时预埋的塑料组件，用于圆盘

锚栓的定位，并防止真空绝热板在钻孔和锚固时被破坏。

2.0.13固定组件specialfixedassembly

由金属挂件和凸缘锚栓组成，将保温装饰板通过粘锚法固定于

基层墙体上的固定件。

3

3基本规定

3.0.1真空绝热板外墙外保温系统按照使用方式，可分为薄抹灰外

墙外保温系统和保温装饰板外墙外保温系统。

3.0.2真空绝热板外墙外保温系统各种组成材料应由系统供应商

配套供应，不得更改系统构造和组成材料。真空绝热板在运输、贮

存、施工过程中不得破损。

3.0.3真空绝热板外墙外保温系统应符合以下规定：

1系统应安全、可靠，应能适应基层和面层的正常变形；

2系统应能长期承受自重、风荷载和室外气候的长期反复作

用而不产生有害的变形和破坏；

3系统应具有物理-化学稳定性；

4系统组成材料应相容并具有防腐性；

5系统应具有防止水渗透性能。

3.0.4真空绝热板外墙外保温工程竣工验收后，其表面严禁随意进

行钻孔和固定任何部件。

3.0.5真空绝热板外墙外保温系统表面需要安装的设施及部件应

严格按设计和施工预留标识部位进行安装固定。

3.0.6在正确使用和正常维护的条件下，真空绝热板外墙外保温系

统的使用年限不应少于25年。

4

4系统与材料

4.1系统

Ⅰ真空绝热板薄抹灰外墙外保温系统

4.1.1真空绝热板薄抹灰外墙外保温系统应由粘结层、真空绝热板

保温层、薄抹灰面层和饰面层组成，真空绝热板应采用粘结砂浆粘

贴固定在基层墙体上，薄抹灰面层中应压入耐碱玻璃纤维网布（图

4.1.1）。饰面层可采用涂料和饰面砂浆等。

图4.1.1真空绝热板薄抹灰外墙外保温系统构造

1—基层；2—找平层；3—防水层；4—粘结层；5—真空绝热板；

6—薄抹灰面层（内嵌耐碱玻纤网布）；7—饰面层；8—聚氨酯硬泡

4.1.2真空绝热板薄抹灰外墙外保温系统的性能指标应符合现行

行业标准《外墙外保温工程技术规程》JGJ144及表4.1.2的规定。

5

表4.1.2真空绝热板薄抹灰外墙外保温系统性能指标

项目单位性能指标

无饰面层起泡或剥落、保护层空鼓或

外观—

脱落等破坏，无渗水裂缝

耐候性抹面层与真空

绝板的拉伸粘MPa≥0.08

结强度

无渗水裂缝、无粉化、空鼓、剥落现

外观—

象

耐冻融抹面层与真空

绝板的拉伸粘MPa≥0.08

结强度

系统抗风压值R不小于工程项目的风

抗风荷载性能—d

荷载设计值

二层及以上3J级

抗冲击性J

首层10J级

吸水量g/m2≤500

水蒸气湿流密度g/（m2·h）≥0.85

Ⅱ真空绝热保温装饰板外墙外保温系统

4.1.3真空绝热保温装饰板外墙外保温系统应由粘结层、真空绝热

保温装饰板、专用固定组件、填缝材料、密封材料构成，真空绝热

保温装饰板应采用以粘结为主、粘锚结合的方式固定在基层墙体

上，板缝处应采用保温填缝材料填塞，并应采用硅酮建筑密封胶密

封处理（图4.1.3）。

6

图4.1.3真空绝热保温装饰板外墙外保温系统构造

1—基层；2—找平层；3—防水层；4—粘结层；

5—真空绝热保温装饰板；6—硅酮建筑密封胶；7—锚固件

4.1.4真空绝热保温装饰板外墙外保温系统的性能指标应符合现

行行业标准《外墙外保温工程技术规程》JGJ144及表4.1.4的规定。

表4.1.4真空绝热保温装饰板外墙外保温系统性能指标

项目单位性能指标

无粉化、起鼓、起泡、脱落现象，

外观—

裂缝宽度不得大于0.10mm

耐候性

面板与真空绝板

MPa≥0.08

的拉伸粘结强度

系统抗风压值R不小于工程项目的

抗风荷载性能—d

风荷载设计值

二层及以上3J级

抗冲击性J

首层10J级

吸水量g/m2≤500

单点锚固力kN≥0.30

7

4.2材料

4.2.1真空绝热板应符合下列规定：

1真空绝热板的长热熔封边应设置在板的背面居中，另外两

条短热熔封边应折起后粘到背面；

真空绝热板常用规格尺寸应符合表4.2.1-1的规定，其他规格

尺寸由供需双方商定；

表4.2.1-1真空绝热板常用规格

项目单位尺寸

长度mm300，400，500，600

宽度mm80，100，200，250，300，400，500，600

厚度mm10，15，20，25，30，35

2真空绝热板允许偏差应符合表4.2.1-2的规定；

表4.2.1-2真空绝热板尺寸允许偏差

项目允许偏差

+2

＜15

0

厚度

+3

≥15

0

长度、宽度±10

板面平整度2

注：板面平整度不包括热溶封边的折起部分，检测时应测试无热溶封边折起

的一面。

3真空绝热板性能指标应符合现行行业标准《建筑用真空绝

热板》JG/T438及表4.2.1-3的规定；

4真空绝热板的单位面积质量应符合表4.2.1-4的规定。

8

表4.2.1-3真空绝热板的性能指标

性能指标

项目单位

Ⅰ型Ⅱ型

当量导热系数W/（m·K）≤0.005≤0.008

穿刺强度N≥18

垂直于板面方向的抗拉强度MPa≥0.08

长度、宽度≤0.5

尺寸稳定性%

厚度≤3.0

压缩强度MPa≥0.10

表面吸水量g/m2≤100

穿刺后垂直于板面方向的膨胀率%≤10

耐久性垂直于板面

MPa·0.08

（30次循环）方向的抗拉

强度

燃烧性能—A级

表4.2.1-4真空绝热板的单位面积质量

厚度D（mm）单位面积质量M（kg/㎡）

10≤4.5

15≤7.0

20≤9.0

25≤11.5

30≤13.5

35≤15.8

注：对于厚度大于35mm的异形板，单位面积质量可按公式M≤D×0.45计算

4.2.2真空绝热保温装饰板应符合下列规定：

1真空绝热保温装饰板面板宽度不宜大于600mm，长度不宜

大于900mm，其规格尺寸可根据工程实际要求加工。

2真空绝热保温装饰板尺寸允许偏差应符合表4.2.2-1的规定

9

要求。

表4.2.2-1真空绝热保温装饰板尺寸允许偏差

项目单位指标

长度、宽度、厚度mm±2

对角线差mm≤3

板面平整度mm≤2

3真空绝热保温装饰板性能指标应符合表4.2.2-2的要求。

表4.2.2-2真空绝热保温装饰板性能指标

项目单位指标

单位面积质量kg/m2≤30

原强度≥0.08

面板与真空绝热板

耐水MPa≥0.08

拉伸粘结强度

耐冻融≥0.08

耐酸性48h无异常

耐碱性96h无异常

耐盐雾500h无损伤

面板饰面层

耐老化1000h合格

耐沾污性%≤10

附着力级≤1

真空绝热板的当量导热系数w/（m·K）≤0.008

真空绝热板的燃烧性能—A级

4.2.3真空绝热板用于薄抹灰外墙外保温系统时，主要配套材料的

性能指标应符合下列规定：

1粘结砂浆的性能指标应符合表4.2.3-1的规定；

2抹面胶浆其性能指标应符合表4.2.3-2的规定；

3耐碱玻璃纤维网布的主要性能指标应符合表4.2.3-3的规

定；

10

4锚栓的性能指标应符合《外墙保温用锚栓》JG/T366的有

关规定，且应采用断桥式锚栓；

5用于板缝填充的硬质聚氨酯泡沫应符合现行行业标准《保

温板用硬质聚氨酯泡沫组合聚醚》HG/T4960的有关规定；

6界面处理剂应符合现行行业标准《混凝土界面处理剂》JC/T

907及《墙体用界面处理剂》JG/T468的要求。

表4.2.3-1粘结砂浆性能指标

指标

项目单位

与水泥砂浆与真空绝热板

原强度≥≥

拉伸MPa0.600.08

粘结耐水浸水48h，干燥2hMPa≥0.30≥0.06

强度

强度浸水48h，干燥7dMPa≥0.60≥0.08

可操作时间h1.5~4.0

表4.2.3-2抹面胶浆性能指标

项目单位指标

原强度≥0.08

与真空

绝热板浸水48h，干燥2h≥0.06

耐水强度MPa

拉伸粘浸水48h，干燥7d≥0.08

结强度

耐冻融强度≥0.08

水泥基抹面胶浆压折比—≤3.0

水泥基抹面胶浆可操作时间h1.5~4.0

11

表4.2.3-3耐碱玻纤网布主要性能指标

项目单位指标

单位面积质量g/m2≥160

耐碱断裂强力（经向、纬向）N/50mm≥1300

断裂伸长率（经向、纬向）%≤4.0

耐碱断裂强力保留率（经向、纬向）%≥75

4.2.4真空绝热保温装饰板外墙外保温系统主要配套材料的性能

指标应符合下列规定：

1粘结砂浆的性能指标应符合表4.2.3-1的规定。

2锚固件应符合现行行业标准《外墙保温用锚栓》JG/T366

的有关规定，且应采用断桥式锚固件。

3硅酮建筑密封胶应符合现行国家标准《硅酮建筑密封胶》

GB/T14683的规定。

4界面处理剂应符合现行行业标准《混凝土界面处理剂》JC/T

907及《墙体用界面处理剂》JG/T468的要求。

12

5设计

5.1一般规定

5.1.1选用真空绝热板外墙外保温系统时，不得更改组成材料、系

统构造和配套材料。

5.1.2真空绝热板外墙外保温系统的节能设计应符合现行地方标

准《公共建筑节能设计标准》DB22/JT149和《居住建筑节能设

计标准》DB22/T450的有关规定，其防潮、结露等设计应符合现

行国家标准《民用建筑热工设计规范》GB50176的有关规定。

5.1.3建筑热工计算传热系数时，考虑真空绝热板产品自身及其施

工过程中板材平均板缝宽度对传热系数的影响，应采用综合修正系

数φ对外墙传热系数进行修正，φ取值1.3。

5.1.4真空绝热板外墙外保温工程的热工和节能设计除应符合本

规程5.1.2条规定外，还应符合下列规定：

1保温层内表面温度应高于室内空气在设计温度、湿度条件

下的露点温度；

2门窗框外侧洞口四周、女儿墙、封闭阳台以及出挑构件等

热桥部位应采取保温措施；

3保温系统应考虑金属锚固件、承托件热桥的影响。

5.1.5真空绝热板保温工程的设备或管道应固定于基层上，穿墙套

管、预埋件应预留，并应做密封和防水处理。

5.1.6真空绝热板外墙外保温系统可适用于钢筋混凝土、混凝土多

孔砖、混凝土空心砌块、黏土多孔砖、加气混凝土砌块、粉煤灰蒸

压砖等为基层的外墙外保温工程。

5.1.7真空绝热板薄抹灰外墙外保温系统的使用高度不宜超过

100m，当高度超过100m时，应做专项设计方案技术论证。
