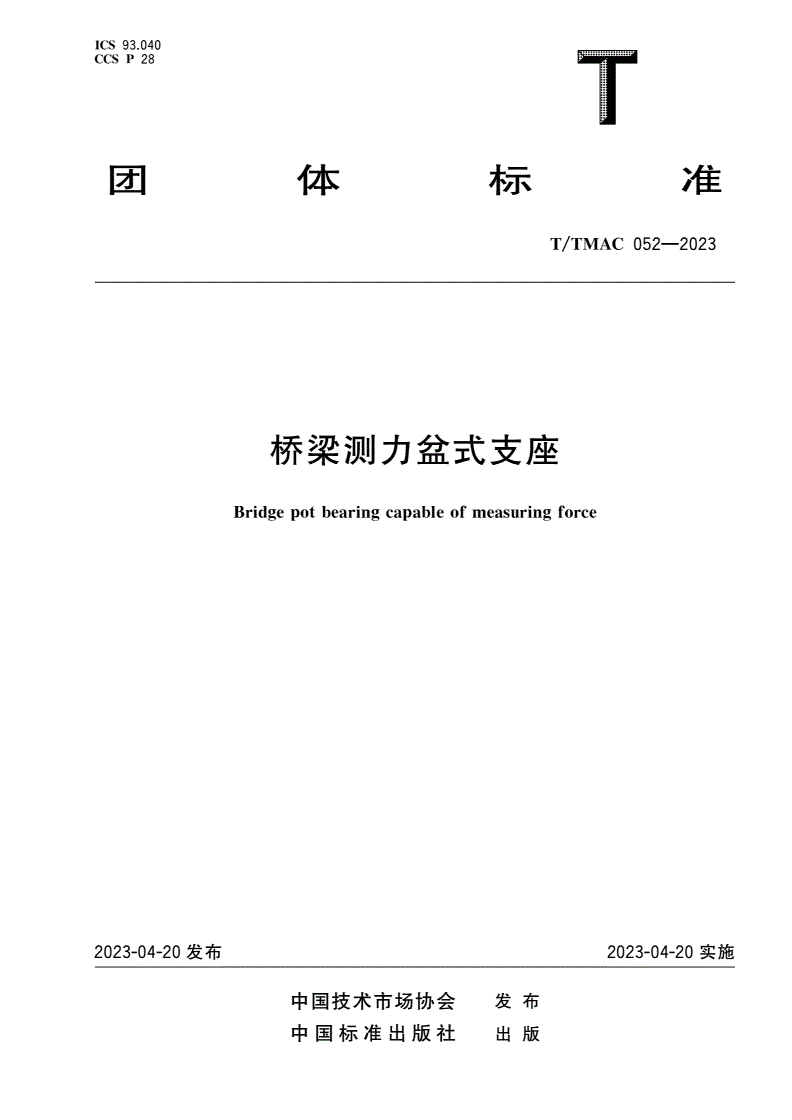

T/TMAC 052-2023 桥梁测力盆式支座

ICS93040

CCSP.28

团体标准

T/TMAC052—2023

桥梁测力盆式支座

Bridgepotbearingcapableofmeasuringforce

2023-04-20发布2023-04-20实施

中国技术市场协会发布

中国标准出版社出版

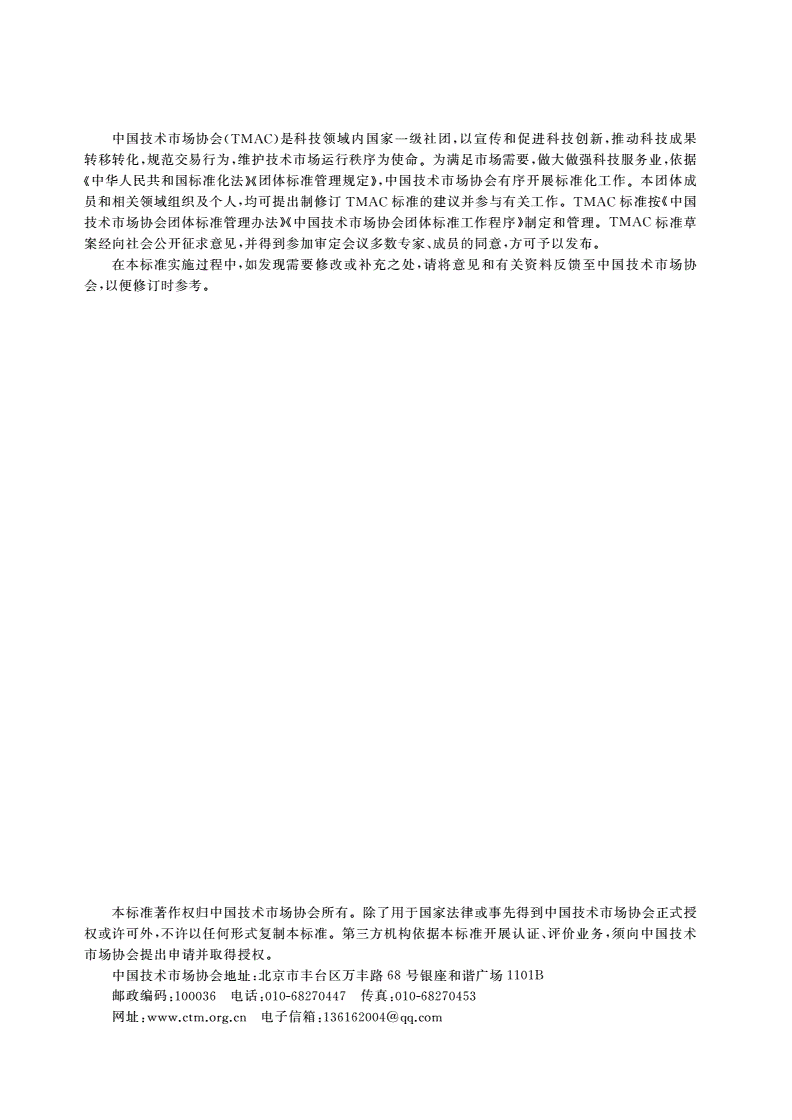

中国技术市场协会是科技领域内国家一级社团以宣传和促进科技创新推动科技成果

(TMAC),,

转移转化规范交易行为维护技术市场运行秩序为使命为满足市场需要做大做强科技服务业依据

,,。,,

中华人民共和国标准化法团体标准管理规定中国技术市场协会有序开展标准化工作本团体成

《》《》,。

员和相关领域组织及个人均可提出制修订标准的建议并参与有关工作标准按中国

,TMAC。TMAC《

技术市场协会团体标准管理办法中国技术市场协会团体标准工作程序制定和管理标准草

》《》。TMAC

案经向社会公开征求意见并得到参加审定会议多数专家成员的同意方可予以发布

,、,。

在本标准实施过程中如发现需要修改或补充之处请将意见和有关资料反馈至中国技术市场协

,,

会以便修订时参考

,。

本标准著作权归中国技术市场协会所有除了用于国家法律或事先得到中国技术市场协会正式授

。

权或许可外不许以任何形式复制本标准第三方机构依据本标准开展认证评价业务须向中国技术

,。、,

市场协会提出申请并取得授权

。

中国技术市场协会地址北京市丰台区万丰路号银座和谐广场

:681101B

邮政编码电话传真

:100036:010-68270447:010-68270453

网址电子信箱

::136162004@

T/TMAC052—2023

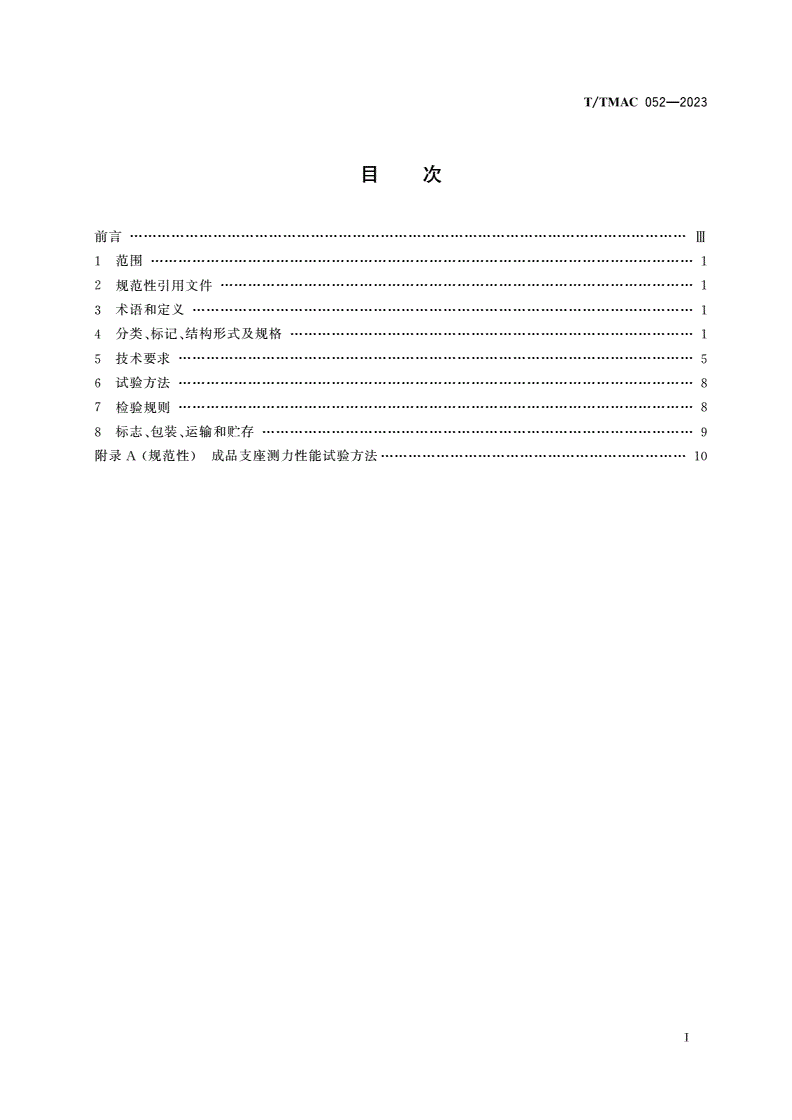

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………1

分类标记结构形式及规格

4、、……………1

技术要求

5…………………5

试验方法

6…………………8

检验规则

7…………………8

标志包装运输和贮存

8、、…………………9

附录规范性成品支座测力性能试验方法

A()…………10

Ⅰ

T/TMAC052—2023

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规定

GB/T1.1—2020《1:》

起草

。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中国技术市场协会提出并归口

。

本文件起草单位河北宝力工程装备股份有限公司中铁第五勘察设计院集团有限公司中铁工程

:、、

设计咨询集团有限公司北京华腾检测认证有限公司北京市市政工程设计研究总院有限公司河北省

、、、

交通规划设计研究院有限公司中冶检测认证有限公司华设设计集团股份有限公司中铁桥隧技术有

、、、

限公司河北省工程橡胶技术创新中心

、。

本文件主要起草人桂鉴臣葛林瑞郭德才赵春波潘可明李志聪张新包启航耿东升张兴

:、、、、、、、、、、

魏春晶刘凯戎建丁赵九平王正郭晓东聂磊黄永辉庞开胜高兴丽朱红萍

、、、、、、、、、、。

Ⅲ

T/TMAC052—2023

桥梁测力盆式支座

1范围

本文件规定了桥梁测力盆式支座的术语和定义分类标记结构形式及规格技术要求试验方法

,、、,,,

检验规则以及标志包装运输和贮存的要求

,、、。

本文件适用于竖向承载力的桥梁测力盆式支座以下简称支座

1MN~100MN()。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

形状和位置公差未注公差值

GB/T1184

一般公差未注公差的线性和角度尺寸的公差

GB/T1804

铸钢件超声检测第部分一般用途铸钢件

GB/T7233.11:

机电产品包装通用技术条件

GB/T13384

扩散硅式压力变送器

JB/T10726

拉力压力和万能试验机

JJG139、

压力变送器

JJG882

公路桥梁盆式支座

JT/T391

桥梁支座用高分子材料滑板

JT/T901

3术语和定义

下列术语和定义适用于本文件

。

桥梁测力盆式支座bridgepotbearingcapableofmeasuringforce

通过设置压力变送器实现测力功能并能提供在承载状态对测力数据进行现场校准功能的桥梁盆

,

式支座

。

4分类标记结构形式及规格

、、

41分类

.

411按使用性能分为

..:

固定型支座具有竖向承载纵横向水平承载和竖向转动性能的盆式支座代号为

a):、,GD;

纵向活动型支座具有竖向承载横向水平承载竖向转动性能和纵向滑移性能的盆式支座代

b):、、,

号为

ZX;

横向活动型支座具有竖向承载纵向水平承载竖向转动性能和横向滑移性能的盆式支座代

c):、、,

1
