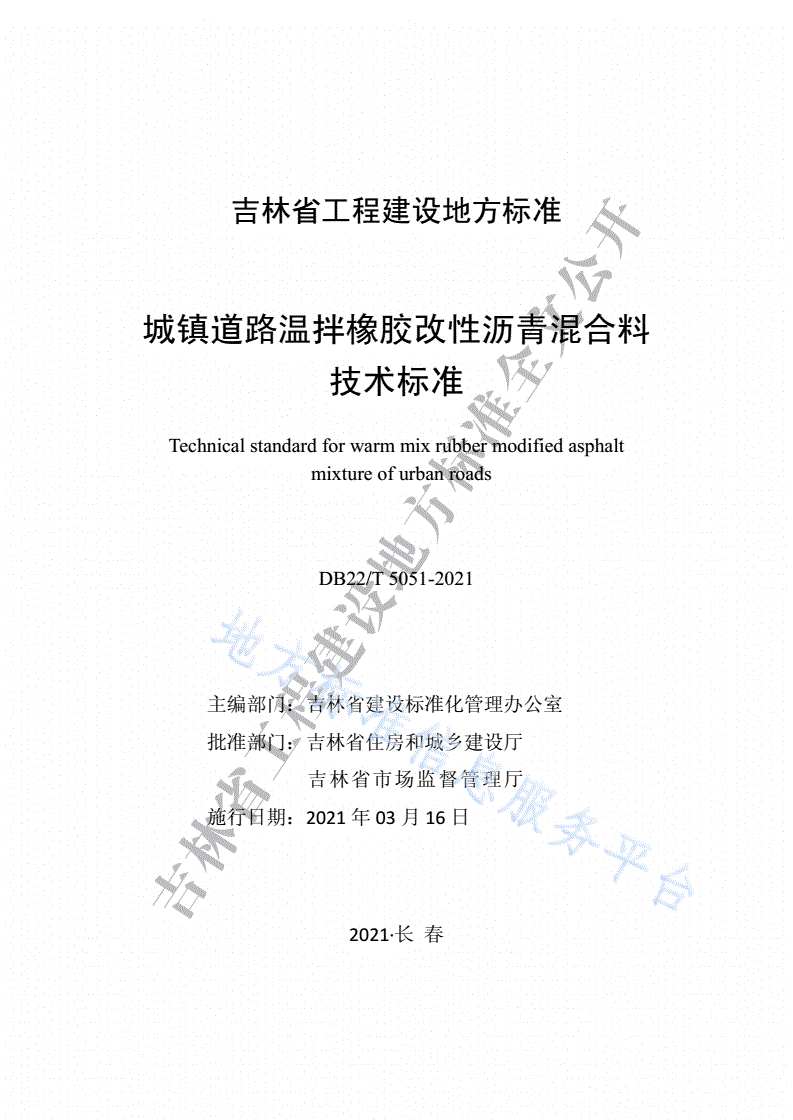

DB22/T 5051-2021 城镇道路温拌橡胶改性沥青混合料技术标准

吉林省工程建设地方标准

城镇道路温拌橡胶改性沥青混合料

技术标准

Technicalstandardforwarmmixrubbermodifiedasphalt

mixtureofurbanroads

DB22/T5051-2021

主编部门：吉林省建设标准化管理办公室

批准部门：吉林省住房和城乡建设厅

吉林省市场监督管理厅

施行日期：2021年03月16日

2021·长春

吉林省住房和城乡建设厅

吉林省市场监督管理厅

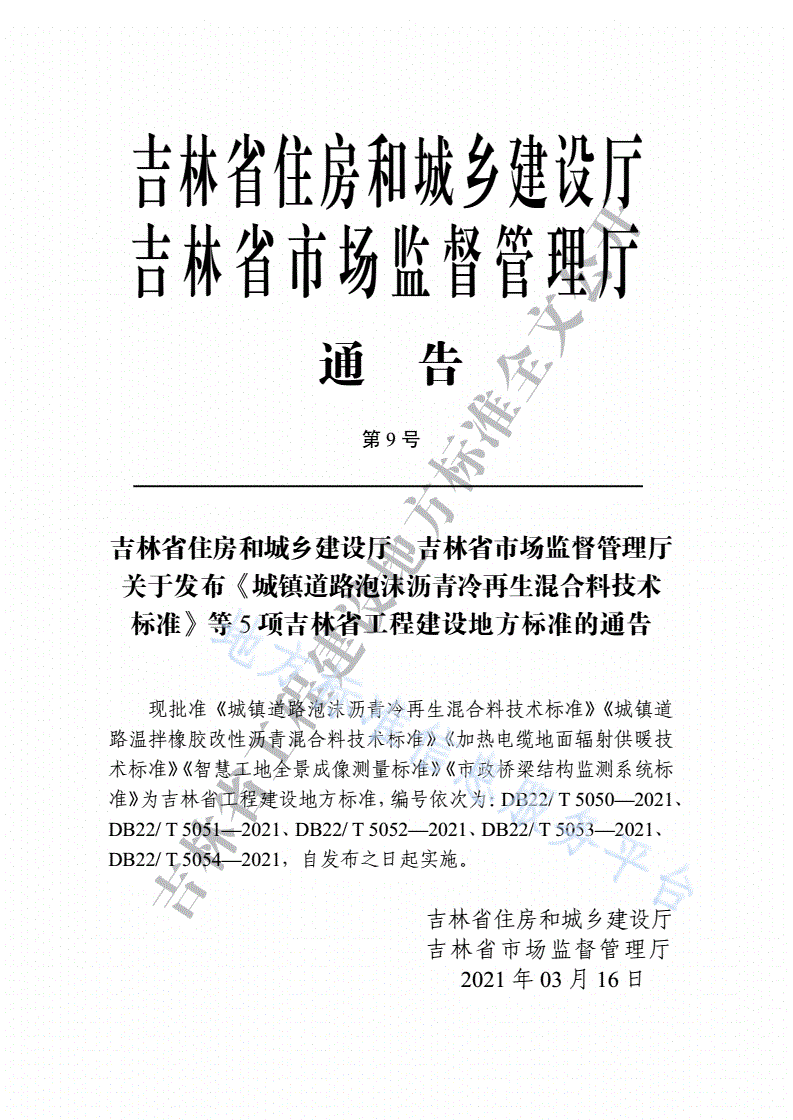

通告

第9号

吉林省住房和城乡建设厅吉林省市场监督管理厅

关于发布《城镇道路泡沫沥青冷再生混合料技术

标准》等5项吉林省工程建设地方标准的通告

现批准《城镇道路泡沫沥青冷再生混合料技术标准》《城镇道

路温拌橡胶改性沥青混合料技术标准》《加热电缆地面辐射供暖技

术标准》《智慧工地全景成像测量标准》《市政桥梁结构监测系统标

准》为吉林省工程建设地方标准，编号依次为：DB22/T5050—2021、

DB22/T5051—2021、DB22/T5052—2021、DB22/T5053—2021、

DB22/T5054—2021，自发布之日起实施。

吉林省住房和城乡建设厅

吉林省市场监督管理厅

2021年03月16日

前言

根据吉林省住房和城乡建设厅《关于下达<2019年全省工程建

设地方标准及标准设计制定(修订)计划(一)>的通知》(吉建标

[2019]1号)的要求，编制组会同有关单位，经过调查研究、理论分

析，总结实践经验，依据国家相关标准，结合我省具体情况，制定

本标准。

本标准的主要内容:1总则；2术语；3基本规定；4材料；5

混合料及结构设计；6施工；7质量检查与验收。

本标准由吉林省建设标准化管理办公室负责管理，具体技术内

容的解释由长春建业集团股份有限公司负责。

本标准在执行过程中，请各单位注意积累资料，总结经验，随

时将发现的问题和建议反馈给吉林省建设标准化管理办公室（地址：

长春市南关区民康路519号，邮编：130041，Email：jljsbz@126.com），

供以后修订时参考。

本标准主编单位：长春建业集团股份有限公司

本标准参编单位：吉林省交通规划设计院

抚顺远达石油化工助剂有限公司

本标准主要起草人员：姜凤霞栾海赵光涛陈昭

赵含孙志伟陈世达张洋

魏利德杨雷孔庆彬刘畅

王心唐似秘吴元超邱忠国

本标准主要审查人员：周毅陶乐然刘忠根梁春雨

时成林张利东张兴友

目次

1总则.............................................................................................1

2术语.............................................................................................2

3基本规定.........................................................................................3

4材料.............................................................................................4

4.1温拌添加剂..............................................................................4

4.2橡胶改性沥青..........................................................................5

4.3集料........................................................................................6

4.4填料........................................................................................9

4.5纤维........................................................................................9

5混合料及结构设计........................................................................10

5.1温拌橡胶改性沥青混合料矿料级配.....................................10

5.2结构设计.................................................................................11

6施工..............................................................................................13

6.1温拌添加剂的添加.................................................................13

6.2温拌橡胶改性沥青混合料的施工温度.................................14

6.3拌和.......................................................................................15

6.4运输.......................................................................................16

6.5摊铺.......................................................................................16

6.6碾压.......................................................................................16

6.7开放交通及其它要求.............................................................18

7质量检查与验收............................................................................19

附录A温拌橡胶改性沥青混合料设计方法...................................25

附录B表面活性温拌添加剂的PH值检测方法............................27

附录C沥青拌合站沥青储存罐布置示意图...................................28

本标准用词说明................................................................................29

引用标准名录....................................................................................30

附：条文说明....................................................................................31

1总则

1.0.1为适应城镇道路绿色环保需求，改善施工条件、降低城市噪

音、提高道路的使用寿命，做到技术先进、质量可靠，制定本标准。

1.0.2本标准适用于新建、改建及养护工程中采用温拌橡胶改性沥

青混合料技术的各等级城镇道路沥青路面的设计、施工与验收。

1.0.3温拌橡胶改性沥青混合料的设计、施工及验收除应符合本标

准外，尚应符合国家现行有关标准的规定。

1

2术语

2.0.1表面活性温拌添加剂surfaceactivewarmmixadditive

通过物理或化学作用，对实现沥青混合料温拌产生实质性作用

的添加剂。

2.0.2橡胶改性沥青crumbrubbermodifiedasphalt

基质沥青中添加一定比例的橡胶改性剂制成的黏合材料。

2.0.3工厂化橡胶改性沥青industrializedcrumbrubbermodified

asphalt

采用专用的自动化设备，在工厂内生产的橡胶改性沥青。

2.0.4橡胶改性沥青混合料crumbrubbermodifiedasphaltconcrete

用热拌方式将橡胶改性沥青与级配集料拌和而成的混合料，可

以是密级配、断级配或开级配的混合料。

2.0.5温拌橡胶改性沥青混合料warmmixcrumbrubbermodified

asphaltconcrete

通过掺入温拌添加剂，使橡胶改性沥青混合料的拌和、碾压温

度比同类热拌橡胶改性沥青混合料相应降低30℃～35℃，在基本不

改变橡胶改性沥青混合料配合比和施工工艺的前提下，路用性能符

合本标准要求的沥青混合料。

2

3基本规定

3.0.1沥青路面使用的各种材料运至现场后应取样进行质量检验，

经评定合格后方可使用，不得以供应商提供的检测报告或商检报告

代替现场检测。

3.0.2沥青路面集料料源应采取就地取材的原则，石料开采应注意

环境保护，防止破坏生态。

3.0.3集料粒径规格以方孔筛为准。不同料源、品种、规格的集料

不得混杂堆放。

3.0.4沥青路面设计应满足现行行业标准《城镇道路路面设计规范》

CJJ169，沥青路面质量验收应满足现行行业标准《城镇道路工程施

工与质量验收规范》CJJ1有关规定,。

3.0.5温拌橡胶改性沥青混合料的配合比设计应通过目标配合比设

计、生产配合比设计、配合比验证三个阶段进行。

3.0.6温拌橡胶改性沥青混合料的性能指标应符合对应的热沥青混

合料的指标。

3.0.7在低温条件下沥青路面施工、远距离沥青路面施工、长大隧

道沥青路面施工、超薄沥青路面施工、穿过人口密集城镇沥青路面

的施工时，宜采用温拌橡胶改性沥青混合料。

3

4材料

4.1温拌添加剂

4.1.1本标准规定的温拌添加剂适用表面活性添加剂，可直接添加

至沥青中，用于降低沥青混合料的施工温度，适用于不同的沥青混

合料类型，相比同类型的热拌沥青混合料，温度可下降30℃～35℃。

掺加比例为沥青质量的0.2%～0.4%（基质沥青掺量为0.2%～0.3%，

改性沥青掺量为0.3%～0.4%）。

其技术指标见表4.1.1，控制添加剂水份值在规定范围内；为确

保添加剂的有效性和经济性，添加剂应在密闭容器中避光保存；使

用前添加剂溶液必须保持均匀状态，没有悬浮物和沉淀物。

表4.1.1温拌添加剂的技术指标

项目单位技术要求测试方法

凝点℃＜10GB/T510

水份%＜0.5GB/T260

外观——产品合格证要求目测

气味——石油沥青味嗅觉

PH——7.0±1.5见附录B

4.1.2加入温拌添加剂不得在施工过程中增加有害气体。

4.1.3加入温拌添加剂后的橡胶改性沥青及橡胶改性沥青混合料的

指标应满足表4.1.3的相关要求。

4

表4.1.3加入温拌添加剂的橡胶改性沥青及橡胶改性沥青混合料的技术要求

类别项目单位技术要求测试方法

针入度变化值

加入温%±10T0604

（25℃，100g，5s）

拌剂的

橡胶改软化点变化值%＞0T0606

延度变化值（5℃延度，

性沥青%±20T0605

5cm/min）

拌合温度降低值℃＞30

油石比变化值%±0.2体积法

加入温

拌剂的空隙率变化值%±0.3

橡胶改浸水马歇尔残留稳定度%T0709

性沥青

冻融劈裂残留强度比%不低于原沥青T0729

混合料

动稳定度次/mm混合料T0719

沥青混合料极限破坏应变μeT0715

注：添加温拌剂的沥青及沥青混合料的其他指标应符合现行行业标准《城镇道

路路面设计规范》CJJ169及《城镇道路工程施工与质量验收规范》CJJ1

中相关要求。

4.2橡胶改性沥青

4.2.1应采用工厂化生产的橡胶改性沥青，根据沥青中外加剂掺加

形式，橡胶改性沥青可划分为A、B两个等级，适用条件见表4.2.1。

表4.2.1橡胶改性沥青等级及适用范围

SBS改性剂掺量

橡胶改性沥青等级适用范围

（%）

A掺加快速路、主干路及次干路沥青面层

B不掺加次干路、支路沥青面层

注：A级橡胶改性沥青中SBS改性剂掺量应不低于2%。

4.2.2橡胶改性沥青中橡胶粉掺量宜控制在18%～23%范围内。

4.2.3橡胶改性沥青技术指标应满足表4.2.3的要求。

5

表4.2.3橡胶改性沥青技术指标要求

A级橡胶改性B级橡胶改性测试

项目单位

沥青技术要求沥青技术要求方法

针入度25℃，100g，5s0.1mm60～8060～80T0604

软化点TR&B℃≥65≥55T0606

180℃旋转粘度Pa·s1～41～4T0625

5℃延度cm≥20≥15T0605

25℃弹性恢复%≥85≥55T0662

闪点(COC)℃≥240≥240T0611

贮存稳定性离析，48h软

℃≤3.0≤5.5T0661

化点差

TFOT（或RTFOT）后

T0610

质量变化%≤0.8≤0.8或

T0609

残留针入度比%≥60≥60T0604

残留延度5℃cm≥10≥10T0605

4.3集料

4.3.1粗集料应符合下列规定：

1生产温拌沥青混合料时，不宜采用多孔性或内部吸水性强的

集料；

2粗集料技术指标应符合表4.3.1的要求

6

表4.3.1粗集料技术指标要求

快速路、主干路及

单试验

项目次干路支路

位方法

表面层其他层次

石料压碎值%≤24≤26≤26T0316

洛杉矶磨耗损失%≤25≤28≤28T0317

表观相对密度—≥2.60≥2.50≥2.45T0304

吸水率%≤1.0≤1.0≤2.0T0304

坚固性%≤12≤12—T0314

冻融质量损失%≤1≤1≤1T0363

针片状颗粒含量（混合料）%≤15≤18≤20

其中粒径大于9.5mm%≤12≤15—T0312

其中粒径小于9.5mm%≤18≤20—

水洗法＜0.075颗粒含量%≤1≤1≤1T0310

软石含量%≤3≤5≤5T0320

粗集料的磨光值PSV—≥42—≥38T0321

粗集料与沥青的粘附性—≥5
