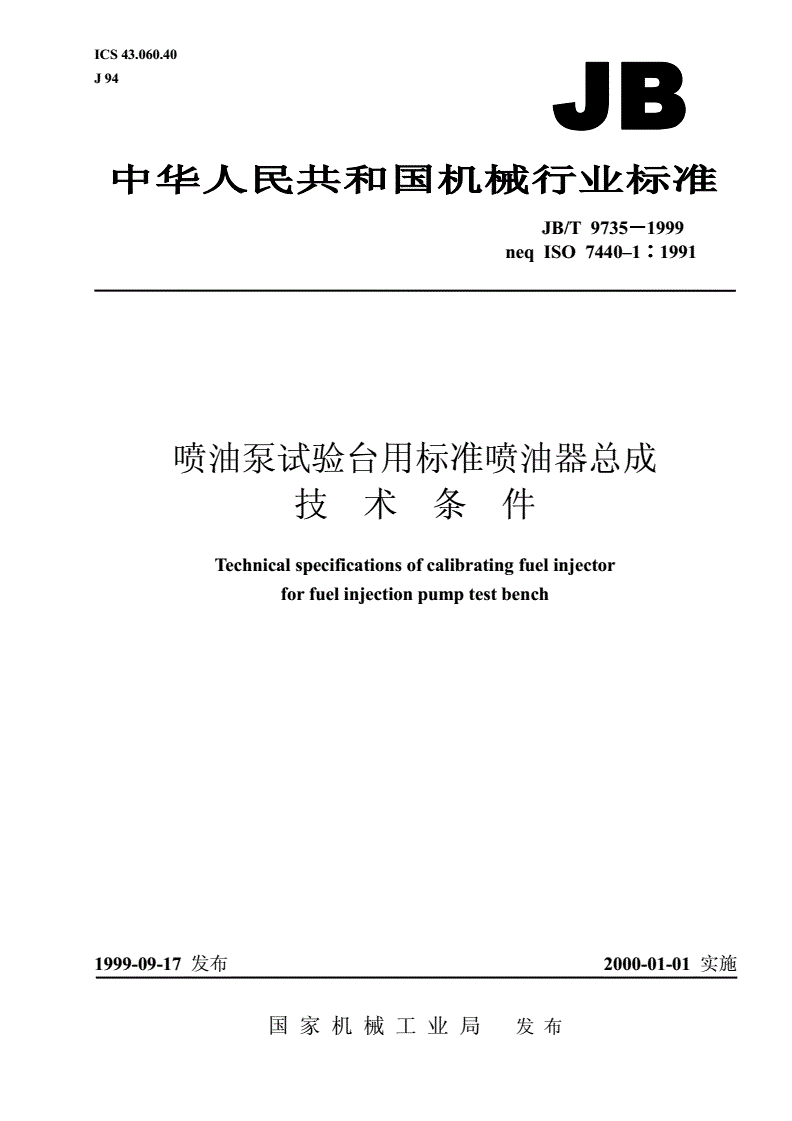

JB/T 9735-1999 喷油泵试验台用标准喷油器总成 技术条件

ICS43.060.40

J94

JB/T9735999－－－1

neqISO9917440–1∶∶∶1

喷油泵试验台用标准喷油器总成

技术条件

Technicalspecificationsofcalibratingfuelinjector

forfuelinjectionpumptestbench

1999-09-17发布2000-01-01实施

国家机械工业局发布

JB/T9735－－－－1999

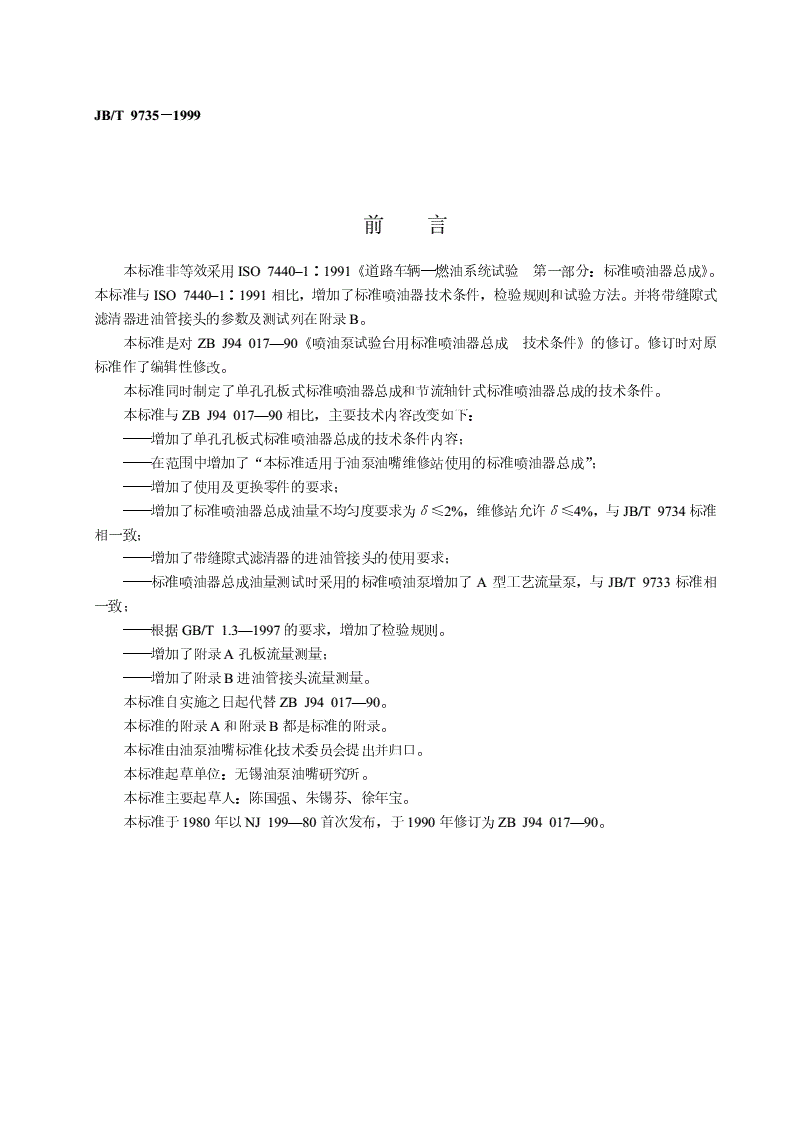

前言

本标准非等效采用ISO7440–1∶1991《道路车辆—燃油系统试验第一部分：标准喷油器总成》。

本标准与ISO7440–1∶1991相比，增加了标准喷油器技术条件，检验规则和试验方法。并将带缝隙式

滤清器进油管接头的参数及测试列在附录B。

本标准是对ZBJ94017—90《喷油泵试验台用标准喷油器总成技术条件》的修订。修订时对原

标准作了编辑性修改。

本标准同时制定了单孔孔板式标准喷油器总成和节流轴针式标准喷油器总成的技术条件。

本标准与ZBJ94017—90相比，主要技术内容改变如下：

——增加了单孔孔板式标准喷油器总成的技术条件内容；

——在范围中增加了“本标准适用于油泵油嘴维修站使用的标准喷油器总成”；

——增加了使用及更换零件的要求；

——增加了标准喷油器总成油量不均匀度要求为δ≤2%，维修站允许δ≤4%，与JB/T9734标准

相一致；

——增加了带缝隙式滤清器的进油管接头的使用要求；

——标准喷油器总成油量测试时采用的标准喷油泵增加了A型工艺流量泵，与JB/T9733标准相

一致；

——根据GB/T1.3—1997的要求，增加了检验规则。

——增加了附录A孔板流量测量；

——增加了附录B进油管接头流量测量。

本标准自实施之日起代替ZBJ94017—90。

本标准的附录A和附录B都是标准的附录。

本标准由油泵油嘴标准化技术委员会提出并归口。

本标准起草单位：无锡油泵油嘴研究所。

本标准主要起草人：陈国强、朱锡芬、徐年宝。

本标准于1980年以NJ199—80首次发布，于1990年修订为ZBJ94017—90。

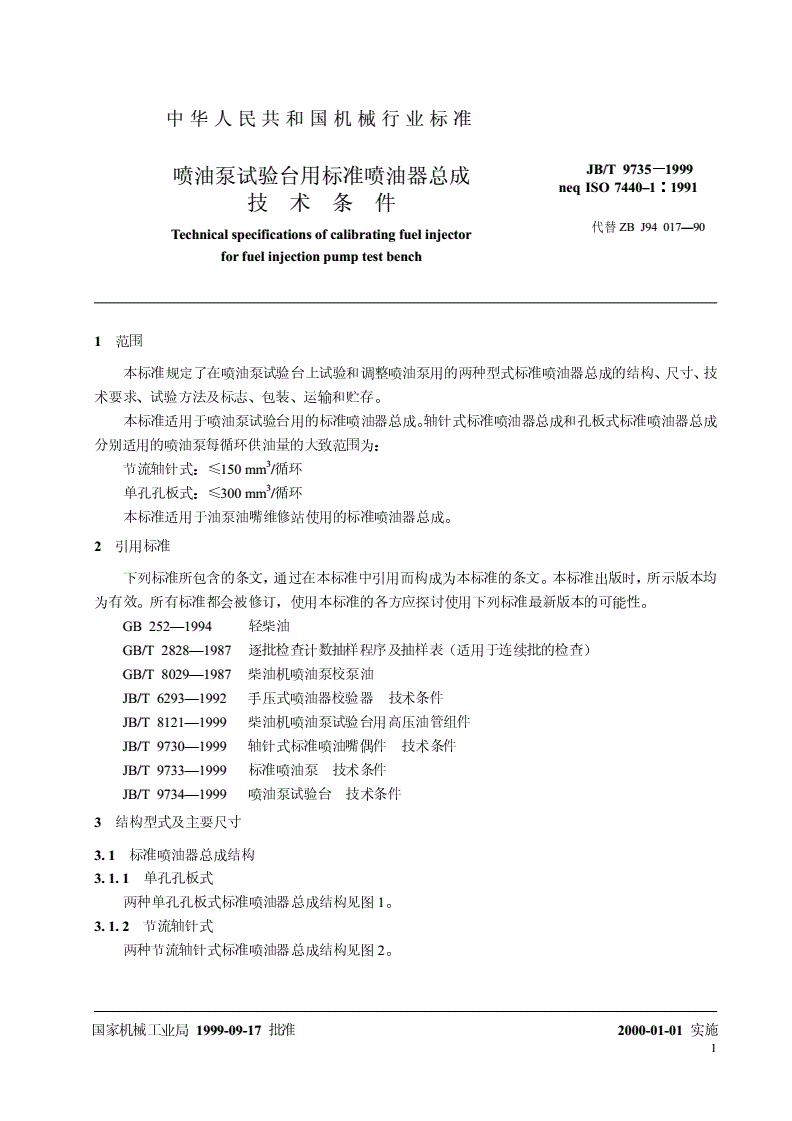

中华人民共和国机械行业标准

喷油泵试验台用标准喷油器总成JB/T9735－－－－1999

neqISO7440–1∶∶∶∶1991

技术条件

代替ZBJ94017—90

Technicalspecificationsofcalibratingfuelinjector

forfuelinjectionpumptestbench

1范围

本标准规定了在喷油泵试验台上试验和调整喷油泵用的两种型式标准喷油器总成的结构、尺寸、技

术要求、试验方法及标志、包装、运输和贮存。

本标准适用于喷油泵试验台用的标准喷油器总成。轴针式标准喷油器总成和孔板式标准喷油器总成

分别适用的喷油泵每循环供油量的大致范围为：

节流轴针式：≤150mm3/循环

单孔孔板式：≤300mm3/循环

本标准适用于油泵油嘴维修站使用的标准喷油器总成。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB252—1994轻柴油

GB/T2828—1987逐批检查计数抽样程序及抽样表（适用于连续批的检查）

GB/T8029—1987柴油机喷油泵校泵油

JB/T6293—1992手压式喷油器校验器技术条件

JB/T8121—1999柴油机喷油泵试验台用高压油管组件

JB/T9730—1999轴针式标准喷油嘴偶件技术条件

JB/T9733—1999标准喷油泵技术条件

JB/T9734—1999喷油泵试验台技术条件

3结构型式及主要尺寸

3.1标准喷油器总成结构

3.1.1单孔孔板式

两种单孔孔板式标准喷油器总成结构见图1。

3.1.2节流轴针式

两种节流轴针式标准喷油器总成结构见图2。

国家机械工业局1999-09-17批准2000-01-01实施

1

JB/T9735－－－－1999

。

台

验

；试

准

板

孔标

的

孔

单簧器

—弹化

压

4雾

；调式

件—闭

偶8

；有

嘴具

油头

接于

喷

管用

—适成

3油总

；进构

结器

构的

结器种油

二

种清喷

二滤第准

；

第式标

，隙台

验式

帽缝

螺带试板

准孔

固—

紧7标

；的1

—

2体器图

；器化

构油雾
