JB/T 9714-1999 工程机械 变速泵 测试方法

ICS53.100

P97

JB/T9714999－－－1

工程机械变速泵

测试方法

Constructionmachinery—

Testmethodsoftransmissionpump

1999-08-06发布2000-01-01实施

国家机械工业局发布

JB/T9714－－－－1999

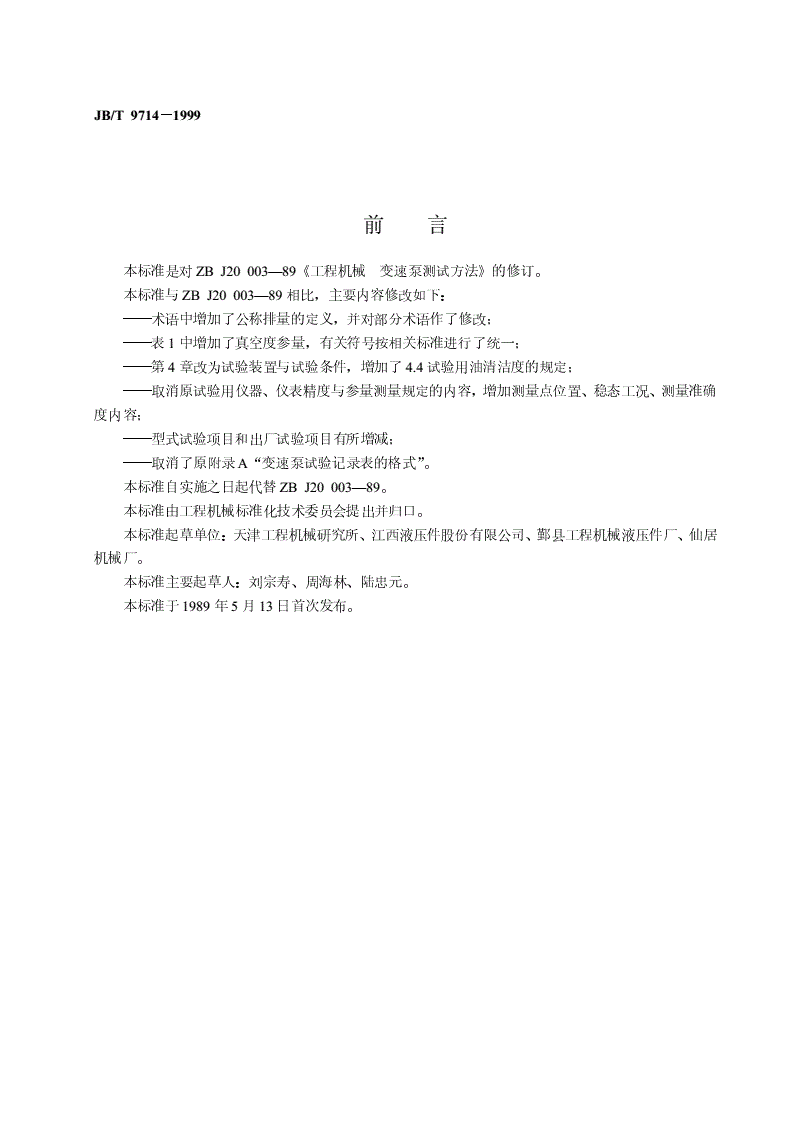

前言

本标准是对ZBJ20003—89《工程机械变速泵测试方法》的修订。

本标准与ZBJ20003—89相比，主要内容修改如下：

——术语中增加了公称排量的定义，并对部分术语作了修改；

——表1中增加了真空度参量，有关符号按相关标准进行了统一；

——第4章改为试验装置与试验条件，增加了4.4试验用油清洁度的规定；

——取消原试验用仪器、仪表精度与参量测量规定的内容，增加测量点位置、稳态工况、测量准确

度内容；

——型式试验项目和出厂试验项目有所增减；

——取消了原附录A“变速泵试验记录表的格式”。

本标准自实施之日起代替ZBJ20003—89。

本标准由工程机械标准化技术委员会提出并归口。

本标准起草单位：天津工程机械研究所、江西液压件股份有限公司、鄞县工程机械液压件厂、仙居

机械厂。

本标准主要起草人：刘宗寿、周海林、陆忠元。

本标准于1989年5月13日首次发布。

中华人民共和国机械行业标准

工程机械变速泵JB/T9714－－－－1999

测试方法

代替ZBJ20003—89

Constructionmachinery—

Testmethodsoftransmissionpump

1范围

本标准规定了工程机械用变速泵的试验条件、试验项目及试验方法。

本标准适用于以液力传动油为工作介质的变速泵的试验。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T3767—1996声学声压法测定噪声源声功率级反射面上方近似自由场的工程法

GB/T7935—1987液压元件通用技术条件

GB/T7936—1987液压泵、马达空载排量测定方法

3定义、符号及单位

3.1定义

本标准采用下列定义。

3.1.1额定压力

在规定转速范围内连续运转，并能保证设计寿命的最高输出压力。

3.1.2空载压力

不超过5%额定压力或0.5MPa的输出压力。

3.1.3最高压力

允许短时运转的最高输出压力。

3.1.4额定转速

在额定压力、规定进油条件下，能保证设计寿命的最高名义转速。

3.1.5最低转速

保证输出稳定额定压力所允许的转速最小值。

3.1.6排量

泵轴每转排出的液体体积。

3.1.7公称排量

产品的名义排量。

3.1.8空载排量

国家机械工业局1999-08-06批准2000-01-01实施

1

JB/T9714－－－－1999

在空载压力下测量的排量。

3.1.9自吸能力

不产生吸空时的最低进油压力。

3.1.10额定工况

在额定压力、额定转速下的工况。

3.2符号及单位

符号及单位见表1。

表1

参量名称符号单位参量名称符号单位

压力pMPa功率PkW

流量温度℃
