GB/T 14469-2001 电喷枪

GB/T14469-2001

-鉴

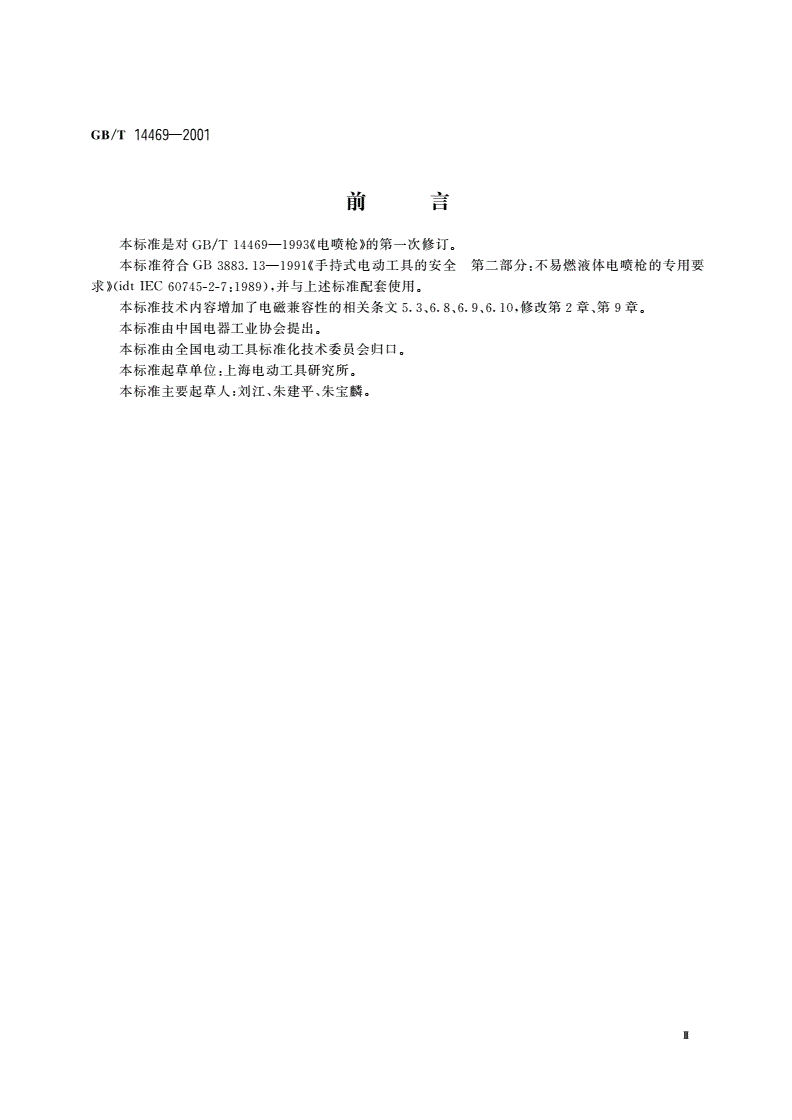

前「1

本标准是对GB/T14469-1993《电喷枪》的第一次修订。

本标准符合GB3883.13-1991《手持式电动工具的安全第二部分：不易燃液体电喷枪的专用要

求》(idtIEC60745-2-7:1989)，并与上述标准配套使用。

本标准技术内容增加了电磁兼容性的相关条文5.3,6.8,6.9,6.10，修改第2章、第9章。

本标准由中国电器工业协会提出。

本标准由全国电动工具标准化技术委员会归口。

本标准起草单位：上海电动工具研究所。

本标准主要起草人：刘江、朱建平、朱宝麟。

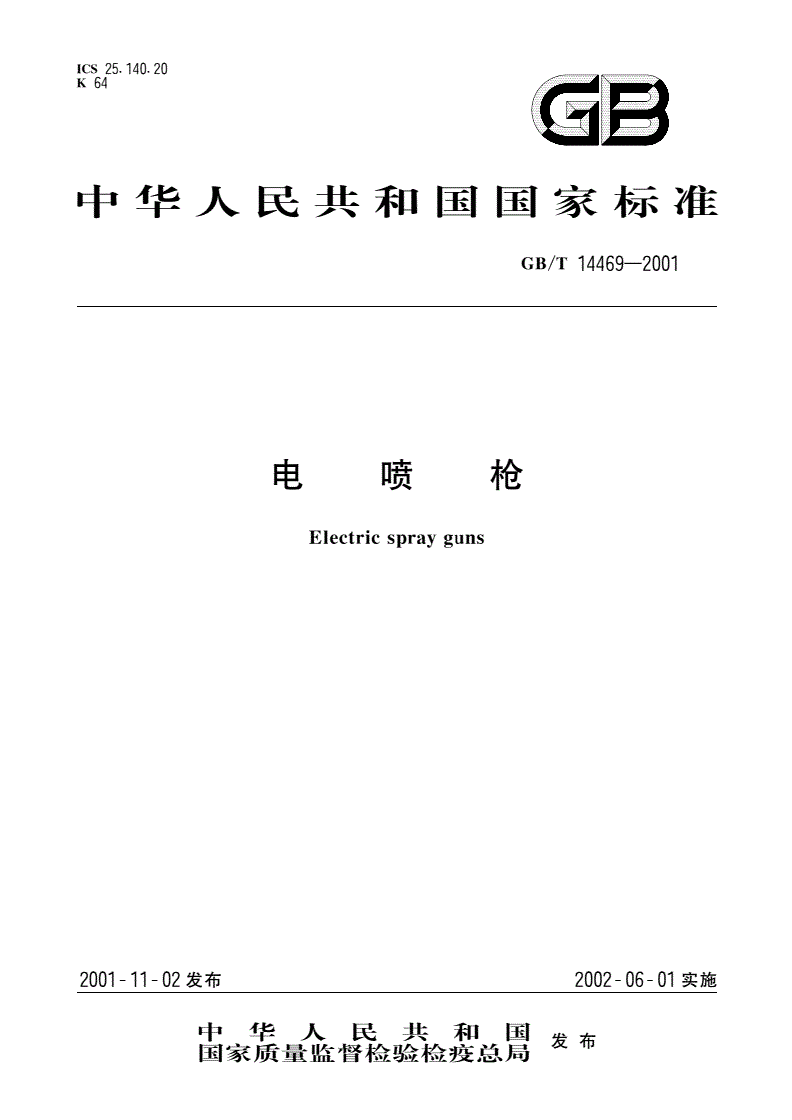

中华人民共和国国家标准

GB/T14469-2001

电喷枪

代替GB/T14469-1993

Electricsprayguns

范围

本标准规定了电喷枪的型式、基本参数、技术要求、试验方法和检验规则等。

本标准适用于手持式单相工频交流电磁铁驱动的离心雾化喷枪（以下简称电喷枪）。该电喷枪主要

用于低、中粘度液体的喷射雾化。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB3883.13-1992手持式电动工具的安全第二部分：不易燃液体电喷枪的专用要求

(idtIEC60745-2-7：1989)

GB4343-1995家用和类似用途电动、电热器具、电动工具以及类似电器无线电干扰特性测量方

法和允许值e（qvCISPRNo.14:1993)

GB/T4583-1995电动工具噪声的测量工程法

GB/T9088-1988电动工具型号编制方法

GB17625.1-1998低压电气及电子设备发出的谐波电流限值设（备每相输人电流镇16A)(eqv

IEC61000-3-2：1995)

GB17625.2-1999电磁兼容限值对额定电流不大于16A的设备在低压供电系统中产生的

电压波动和闪烁的限值i（dtIEC61000-3-3:1994)

3术语

下列名词术语适用于本标准。

3.1正常喷雾状态

电喷枪用指定孔径喷嘴喷雾时，调节流量至目测雾束最长，雾状饱满的喷雾状态。

3.2密封泵压

电喷枪喷射通道密封后柱塞泵的压力。

3.3喷射压力

电喷枪喷射时液体进入喷嘴离心雾化室前的压力。

4型式和基本参数

4.1电喷枪的型号应符合GB/T9088规定，其含义如下：

中华人民共和国国家质f监督检验检疫总局2001一11一02批准2002一06一01实施

GB/T14469-2001

Q1P一口口一口

规格代号、额定流量mL/min用（阿拉伯数字表示）

设计序号

设计单位代号

品名代号（电喷枪）

工具使用的电源代号单（相交流）

大类代号其（他类）

4.2基本参数

a)额定流量：50,100,150,260,320mL/min;

b）额定最大输人功率：25,40,60,80,100Wa

注：功率及额定流量的各规格值之间并非一一对应关系。它们之间可以交叉配用与选用。

5技术要求

5.1一般要求

5.1.1电喷枪应经按规定程序批准的图样及技术文件制造，并符合本标准的规定。

5.1.2电喷枪应能在下列环境条件下额定运行：

a）海拔不超过1000m;

b)环境空气温度不超过40"C;

。）空气相对湿度不超过900o(25`C)o

5.1.3电喷枪应能在实际正弦波形，频率为50Hz，电压值为220V的单相交流电源下额定运行。

5.2安全要求

电喷枪的安全，除必须满足本标准已作补充和提高的条款外，其余皆应符合GB3883.13的规定。

5.3电磁兼容

5.3.1无线电和电视干扰电平

a)
