GB/T 6480-2015 凿岩用硬质合金钎头

ICS77.140.60

H44OB

中华人民共和国国彖标准

GB/T6480—2015

代替GB/T6480—2002

凿岩用硬质合金钎头

Carbidedetachablebitforrockdrilling

2015-09-11发布2016-06-01实施

GB/T6480—2015

■ir■■i

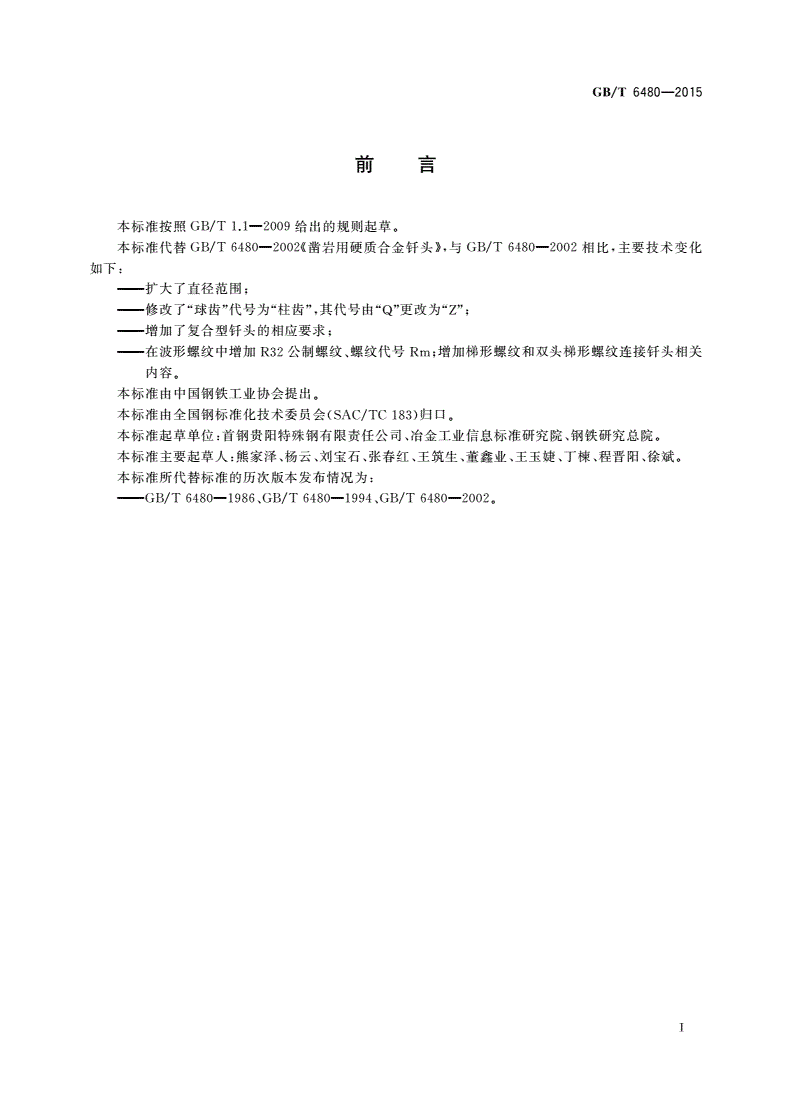

刖吕

本标准按照GB/T1.1—2009给出的规则起草。

本标准代替GB/T6480—2002《凿岩用硬质合金钎头》，与GB/T6480—2002相比，主要技术变化

如下：

——扩大了直径范围；

——修改了“球齿”代号为“柱齿”,其代号由“Q”更改为“Z”；

——增加了复合型钎头的相应要求；

—在波形螺纹中增加R32公制螺纹、螺纹代号Rm；增加梯形螺纹和双头梯形螺纹连接钎头相关

内容。

本标准由中国钢铁工业协会提出。

本标准由全国钢标准化技术委员会(SAC/TC183)归口。

本标准起草单位:首钢贵阳特殊钢有限责任公司、冶金工业信息标准研究院、钢铁研究总院。

本标准主要起草人：熊家泽、杨云、刘宝石、张春红、王筑生、董鑫业、王玉婕、丁楝、程晋阳、徐斌。

本标准所代替标准的历次版本发布情况为：

——GB/T6480—1986、GB/T6480—1994.GB/T6480—2002。

T

GB/T6480—2015

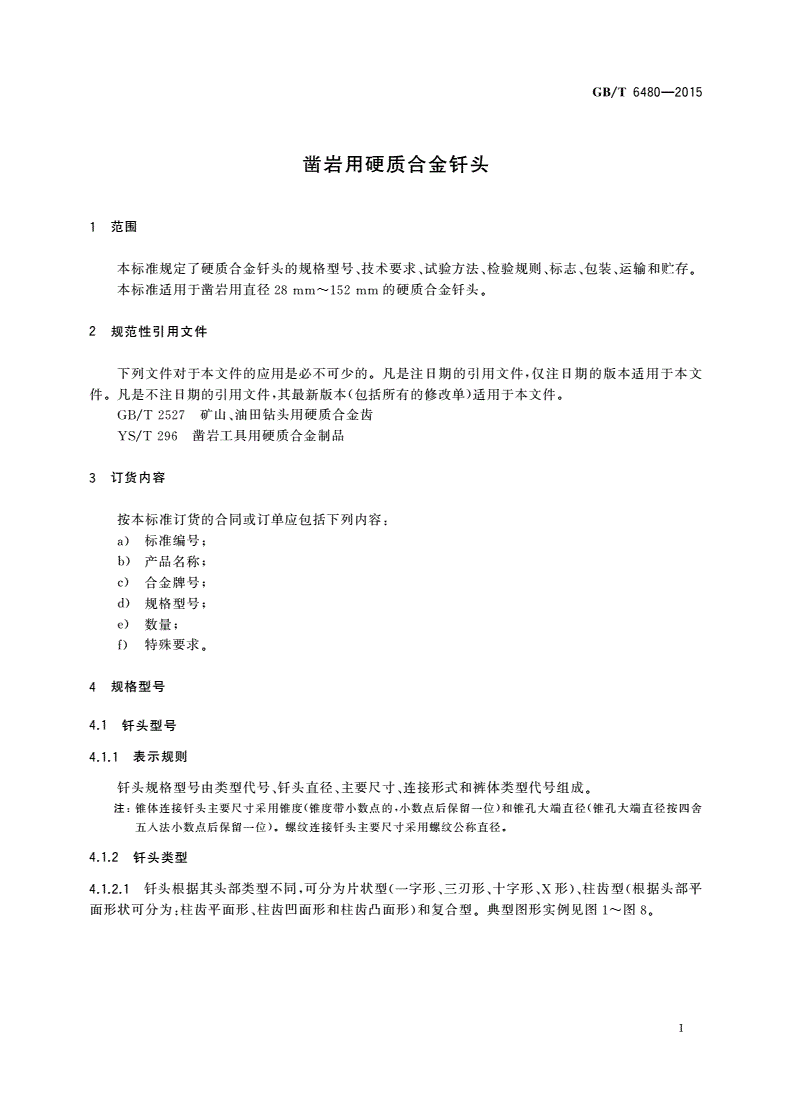

凿岩用硬质合金钎头

1范围

本标准规定了硬质合金钎头的规格型号、技术要求、试验方法、检验规则、标志、包装、运输和贮存。

本标准适用于凿岩用直径28mm~152mm的硬质合金钎头。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2527矿山、油田钻头用硬质合金齿

YS/T296凿岩工具用硬质合金制品

3订货内容

按本标准订货的合同或订单应包括下列内容:

a标准编号；

b产品名称；

c合金牌号；

d规格型号；

e数量；

f特殊要求。

4规格型号

4.1钎头型号

4.1.1表示规则

钎头规格型号由类型代号、钎头直径、主要尺寸、连接形式和裤体类型代号组成。

注：锥体连接钎头主要尺寸采用锥度（锥度带小数点的，小数点后保留一位）和锥孔大端宜径（锥孔大端宜径按四舍

齐入法小数点后保留一付）。螺纹连接钎头主要尺寸采用螺纹公称直径.

4.1.2钎头类型

4.1.2.1钎头根据其头部类型不同，可分为片状型（一字形、三刃形、十字形、X形）、柱齿型（根据头部平

面形状可分为：柱齿平面形、柱齿凹面形和柱齿凸面形）和复合型。典型图形实例见图1〜图8。

1

GB/T6480—2015

图1片状一字形

图5柱齿平面形图6柱齿凹面形图7柱齿凸面形图8复合型

4.1.2.2钎头根据其裤体类型不同，分为“普通型（P”和“易返型（Y”,具体图型见图9和图10。

图9普通型（P图10易返型（Y

4.1.2.3钎头根据其连接方式不同，分为“锥体连接型”和“螺纹连接型”，具体图型见图11和图12。

2

GB/T6480—2015

图11锥体连接型图12螺纹连接型

4.1.3代号

钎头类型代号和裤体类型代号、螺纹形式代号见表1。

表1类型代号、裤体代号及螺纹形式代号

类型及代号裤体类型及代号螺纹形式及代号

片状一字形Y

片状二刃形SR

片状十字形S

波形（R°

片状“X”形X普通型（P“

梯形（T

柱齿平面型ZPb易返型（Y

双头梯形（ST

柱齿凹面型ZA

柱齿凸面型ZT

复合型F

8裤体类型为普通型代号P可省略。

b柱齿平面型代号ZP,其中P可省略。

'■螺距为12mm的公制波形螺纹形式的代号为Rm。

4.1.4型号

钎头型号按下列方式表示:

示例1：Y40-7-22

Y40-7-22

TTTT

1锥孔大端宜径，22表示21.8mm

表示锥度，7表示7°

钎头大端宜径,40表示40mm

类型代号，Y表示片状一字形

3

GB/T6480—2015

示例2：S48-32RmP

S48-32-Rm-P

I裤体类型代号，P表示普通型

螺纹形式，Rm表示公制波形螺纹

螺纹公称直径，32表示32mm

钎头大端直径，48表示48mm

类型代号，S表示片状十字形

示例3:ZA89-45TY

ZA89-45TY

I「「1T

裤体类型代号,Y表示裤体为易返型

螺纹形式,T表示左旋梯形螺纹

I螺纹公称宜径，45表示45mm

'钎头大端直径，89表示89mtn

类型代号，ZA表示柱齿凹面型

4.2钎头连接尺寸参数

4.2.1锥体连接钎头尺寸应符合图13、表2和表3的规定。

说明：

D——钎头大端直径；

Do钎头小端直径；

d2
