DB34/T 1970-2013 煤矿在用瓦斯抽采系统主要技术指标检测 检验规范

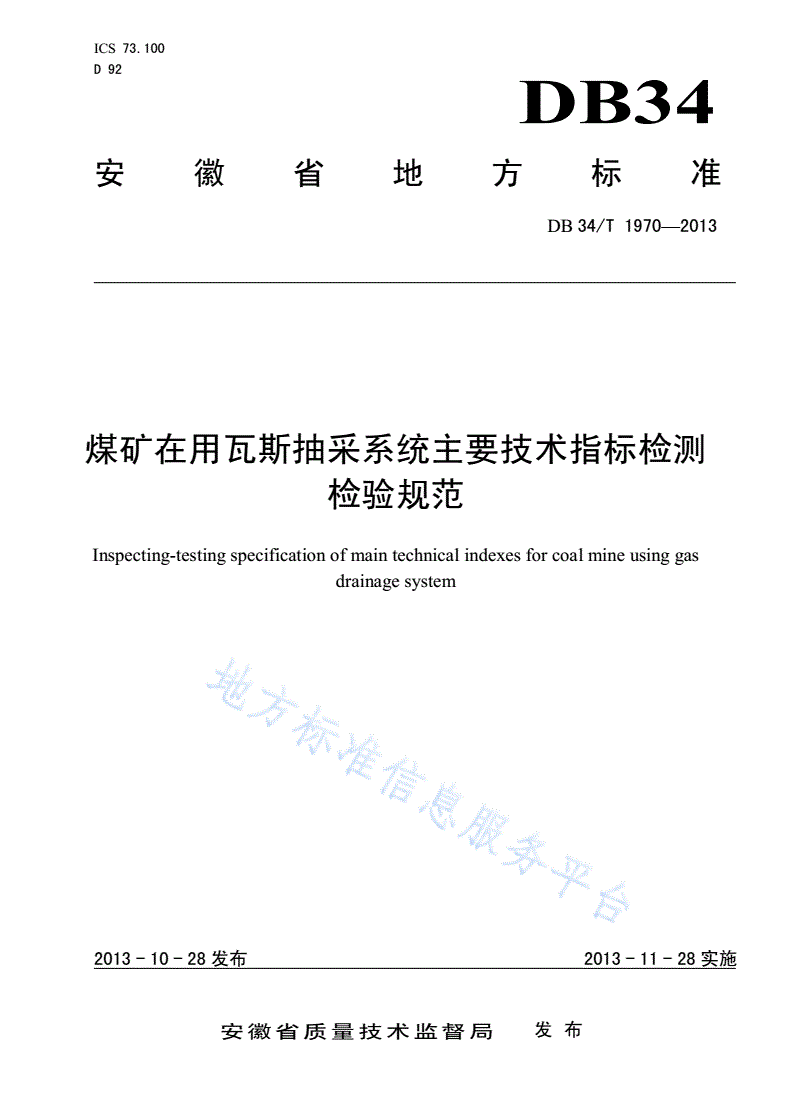

ICS73.100

D92

DB34

安徽省地方标准

DB34/T1970—2013

煤矿在用瓦斯抽采系统主要技术指标检测

检验规范

Inspecting-testingspecificationofmaintechnicalindexesforcoalmineusinggas

drainagesystem

2013-10-28发布2013-11-28实施

安徽省质量技术监督局发布

DB34/T1970—2013

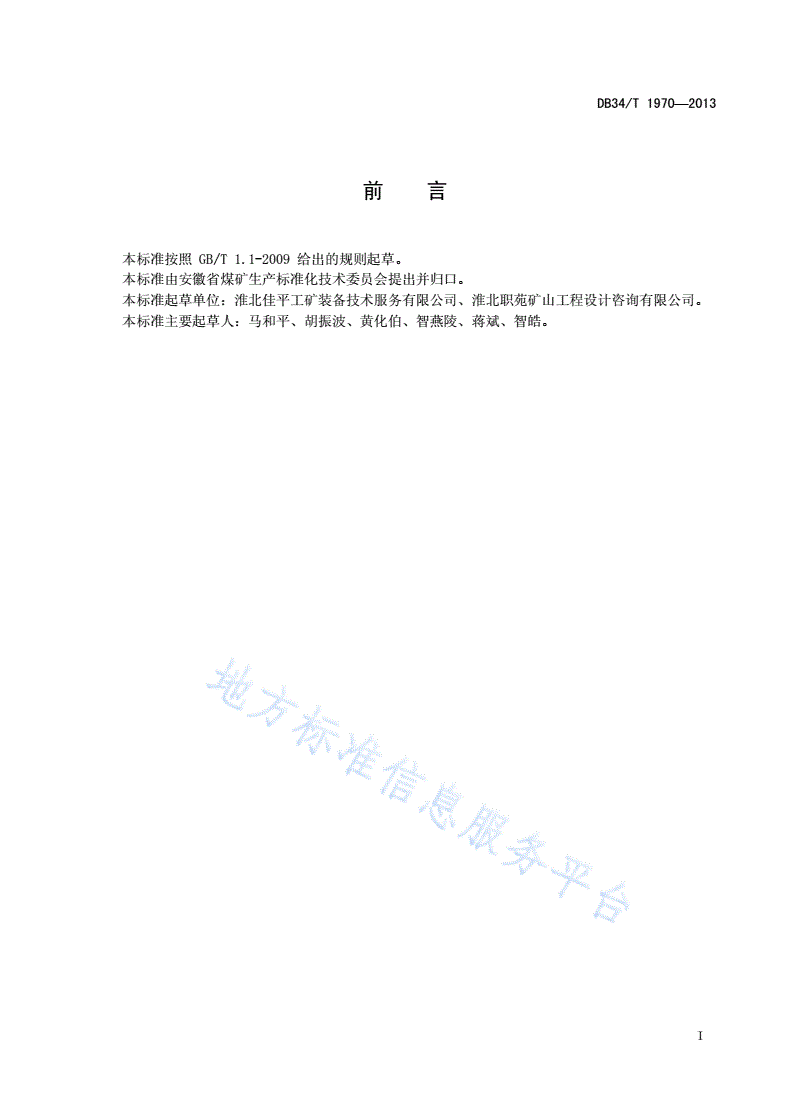

前言

本标准按照GB/T1.1-2009给出的规则起草。

本标准由安徽省煤矿生产标准化技术委员会提出并归口。

本标准起草单位：淮北佳平工矿装备技术服务有限公司、淮北职苑矿山工程设计咨询有限公司。

本标准主要起草人：马和平、胡振波、黄化伯、智燕陵、蒋斌、智皓。

I

DB34/T1970—2013

煤矿在用瓦斯抽采系统主要技术指标检测检验规范

1范围

本标准规定了煤矿在用瓦斯抽采系统主要技术指标检测检验的术语和定义、检测检验的主要项目及

技术要求、检测检验方法、检测检验结果的判定和检测检验周期。

本标准适用于以水环真空泵为抽采设备的煤矿在用瓦斯抽采系统主要技术指标的检测检验。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB50471-2008煤矿瓦斯抽采工程设计规范

GB/T13929-2010水环真空泵和水环压缩机试验方法

GB/T13930-2010水环真空泵和水环压缩机气量测定方法

AQ1027-2006煤矿瓦斯抽放规范

AQ1076-2009煤矿低浓度瓦斯管道输送安全保障系统设计规范

JB/T7255-2007水环真空泵和水环压缩机

MT/T987-2007煤矿井下移动式瓦斯抽放泵站技术条件

《煤矿安全规程》

《煤矿瓦斯抽采达标暂行规定》（安监总煤装[2011]163号）

3术语和定义

下列术语和定义适用于本文件。

3.1

标准工况standardconditions

简称为标况，条件为：

a)入口气体为环境空气；

b)环境大气压力为1013.25hPa，温度为20℃；

c)环境空气相对湿度为70％；

d)进水温度为15℃；

e)泵转速为额定转速，单位为转每分钟（r/min）。

性能检测检验的条件（也称测定条件）、正常运行的条件（也称运行条件），绝大多数情况下与标

况是不相符的，应将检测检验结果换算成标况值进行比较。其中a)、b)、c)3项条件，也称为规定进

气条件。

1

DB34/T1970—2013

3.2

流量suctioncapacity

入口在给定的真空度下，出口压力为1013.25hPa时，单位时间内通过泵入口的气体体积，单位

为立方米每分钟（m3/min）。流量，即GB/T13929、GB/T13930中所指的气量。

3.3

最大流量maximumflow

流量性能曲线上的最大值，单位为立方米每分钟（m3/min）。

3.4

真空度和负压degreeofvacuumandnegativepressure

泵入口处气体的绝对压力称为真空度，单位为百帕（hPa）。

负压为真空度与该处环境大气压力的差值，单位为百帕（hPa）。

3.5

极限真空ultimatepressure

泵入口处流量为零时的真空度，单位为百帕（hPa）。

3.6

轴功率shaftpower

泵实际消耗的功率，单位为千瓦（kW）。

3.7

等温压缩功率isothermalcompresspower

气体温度不变，泵将气体由一定真空度压缩到一定排气压力理论上所需功率，单位为千瓦（kW）。

3.8

等温压缩效率isothermalcompressefficiency

等温压缩功率与轴功率之比，用百分比（﹪）表示。

3.9

瓦斯抽采量theamountofdrainagegasrecovery

矿井抽出瓦斯气体中的甲烷含量，单位为标况立方米（Nm3）。

3.10

管道输送低浓度瓦斯lowconcentrationgasofpipelinetransportation

管道输送时甲烷体积浓度＜30％的瓦斯。

2

DB34/T1970—2013

3.11

瓦斯抽采系统gasdrainagesystem

瓦斯抽采设备设施的总称，包括抽采泵站、抽采设备、抽采管路、监测监控等，通常分为地面永久

瓦斯抽采系统和井下移动或固定瓦斯抽采系统。

3.12

主要技术指标maintechnicalindexes

用仪器设备（包括标准物质）检测检验瓦斯抽采系统功能实现的指标，指气量、真空度、瓦斯浓度、

转速、轴功率、温度、泵站的装机能力、管路阻力、供水流量和供水压力等。

4检测检验的主要项目及技术要求

4.1抽采泵站

4.1.1地面抽采泵站管道应有符合GB50471-2008、AQ1027-2006和《煤矿安全规程》第148条（四）

要求的防爆炸、防回火、防回水、防回气（风）、放空管等安全装置，对低浓度瓦斯管道输送的系统还

应有符合AQ1076-2009规定的泄爆、抑爆、阻爆等安全装置。

4.1.2地面抽采泵站应有防雷电、防火灾、防洪涝、防冻等设施。防雷电、防火灾设施应符合GB

50471-2008、AQ1027-2006和AQ1076-2009的相关规定。

4.1.3抽采泵站应有供水系统，水温宜≤35℃。地面抽采泵站设备冷却水应采用循环供水，对硬度较

大的冷却水应进行软化处理，硬度≤0.60mmol/L,pH值7～11；井下抽采泵站设备冷却水可采用循环

供水，也可采用静压供水,宜设置简易的软化水装置。

4.2抽采设备

4.2.1运行泵的装机能力和备用泵能力应满足《煤矿瓦斯抽采达标暂行规定》（安监总煤装[2011]163

号）第15条的要求。

4.2.2泵及附属设备只有1套工作时，应备用1套；2套及以上工作时，应至少备用1套。4.2.3泵

的工作状态及性能参数要求：

a)泵的同心度、水平度、轴向间隙等符合完好标准要求；

b)泵的供水量和供水压力应符合泵技术文件的规定；供水中断或供水量小于安全运行所需水量

时，断水保护应报警、断电停泵，断电停泵反应时间≤30s；

c)泵轴承的工作温度，高于环境温度应不超过35℃，并且最高温度≤75℃；

d)泵的振动，应符合JB/T7255-2007中5.6的规定；

e)泵的噪声，应符合JB/T7255-2007中5.7的规定；

f)气水分离装置，应使气水分离，水由下面排水管路排出，气由上面排气管路排出；

g)泵体内表面及叶轮叶片间的垢层厚度影响抽采效率时,应及时清除；

h)实测流量性能曲线上最大流量的偏差，应不超过泵最大流量的±10％；单级泵、两级泵在真

空度分别为400hPa、80hPa时的流量，应符合JB/T7255-2007中5.1.2的规定；

i)轴功率的测量值应不超过最大轴功率的10％，且不超过配用电机的额定功率；等温压
