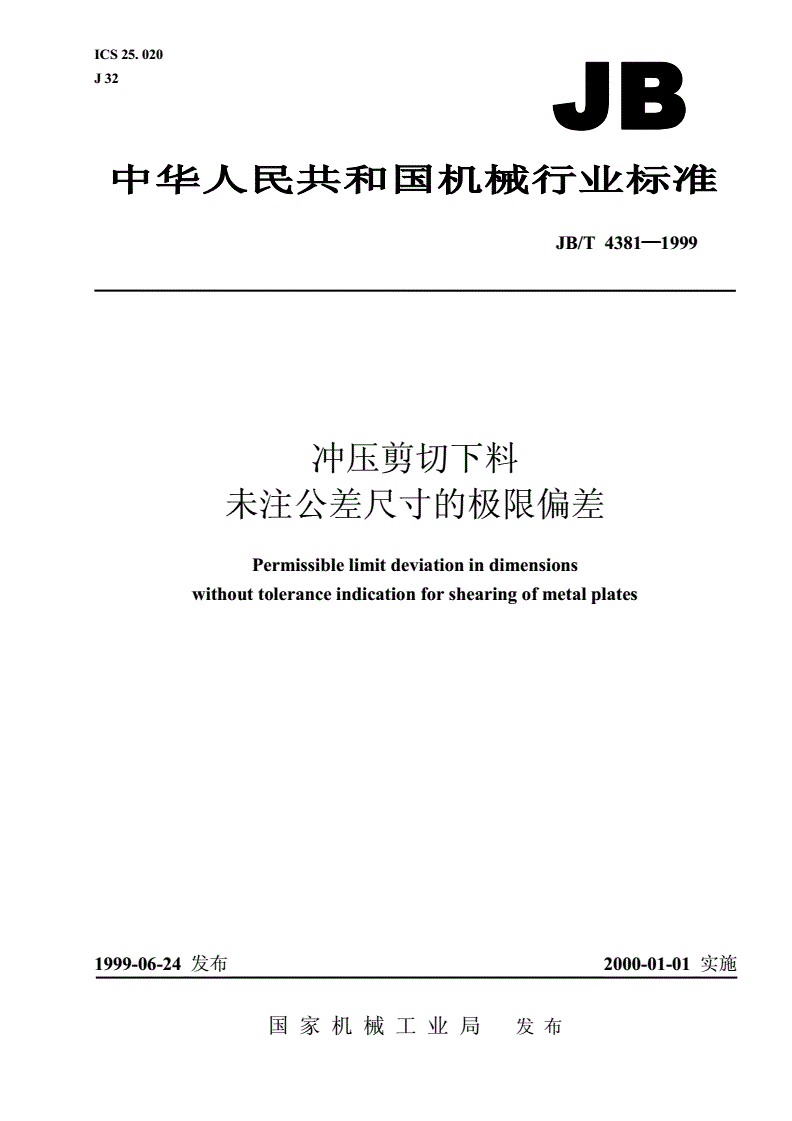

JB/T 4381-1999 冲压剪切下料 未注公差尺寸的极限偏差

ICS25.020

J32

JB/T4381999———1

冲压剪切下料

未注公差尺寸的极限偏差

Permissiblelimitdeviationindimensions

withouttoleranceindicationforshearingofmetalplates

1999-06-24发布2000-01-01实施

国家机械工业局发布

JB/T4381————1999

前言

本标准是对JB4381—87《冲压剪切下料件公差》的修订。

本标准非等效采用JIS日本工业标准JISB0410—1978《金属板剪切加工的普通容差》。

本标准与JB4381—87在以下主要技术内容上有所改变：

1）剪切宽度公差表1内容；

2）剪切直线度公差表2内容；

3）剪切垂直度公差表3内容；

4）剪切毛刺高度允许值表4内容。

本标准自实施之日起代替JB4381—87。

本标准由全国锻压标准化技术委员会提出并归口。

本标准主要起草单位：中国一拖集团公司冲压厂。

本标准主要起草人：石定永、袁秀萍。

中华人民共和国机械行业标准

JB/T4381————1999

冲压剪切下料

未注公差尺寸的极限偏差代替JB4381—87

Permissiblelimitdeviationindimensions

withouttoleranceindicationforshearingofmetalplates

1范围

本标准规定了龙门式、开式剪板机，剪切厚度为12mm以下的金属板件或供冲压用板坯的宽度、

直线度、垂直度、毛刺高度的公差。主要适用于图样上未注出公差的尺寸和要素。

当本标准不能满足剪切板件及冲压板坯的要求或者允许采用比本标准规定更大的公差时，应单独标

注尺寸公差或注明要素的技术要求。

2定义

本标准采用下列定义。

2.1剪切宽度

剪板机刀刃切断边到对边的距离，如图1尺寸b所示。

2.2剪切长度

剪板机刀刃切断板材的长度，如图1尺寸L所示。

2.3剪切件

从板材上剪下来的产品零件，冲压用块料或条料均称剪切件。

图1

3精度等级

3.1剪切宽度公差、剪切直线度、剪切垂直度的精度等级均分为A和B两级。

3.2剪切毛刺高度的精度等级为F、M、G三级。

国家机械工业局1999-06-24批准2000-01-01实施
