JB/T 4392-1999 有机物水溶性淬火介质性能测定方法

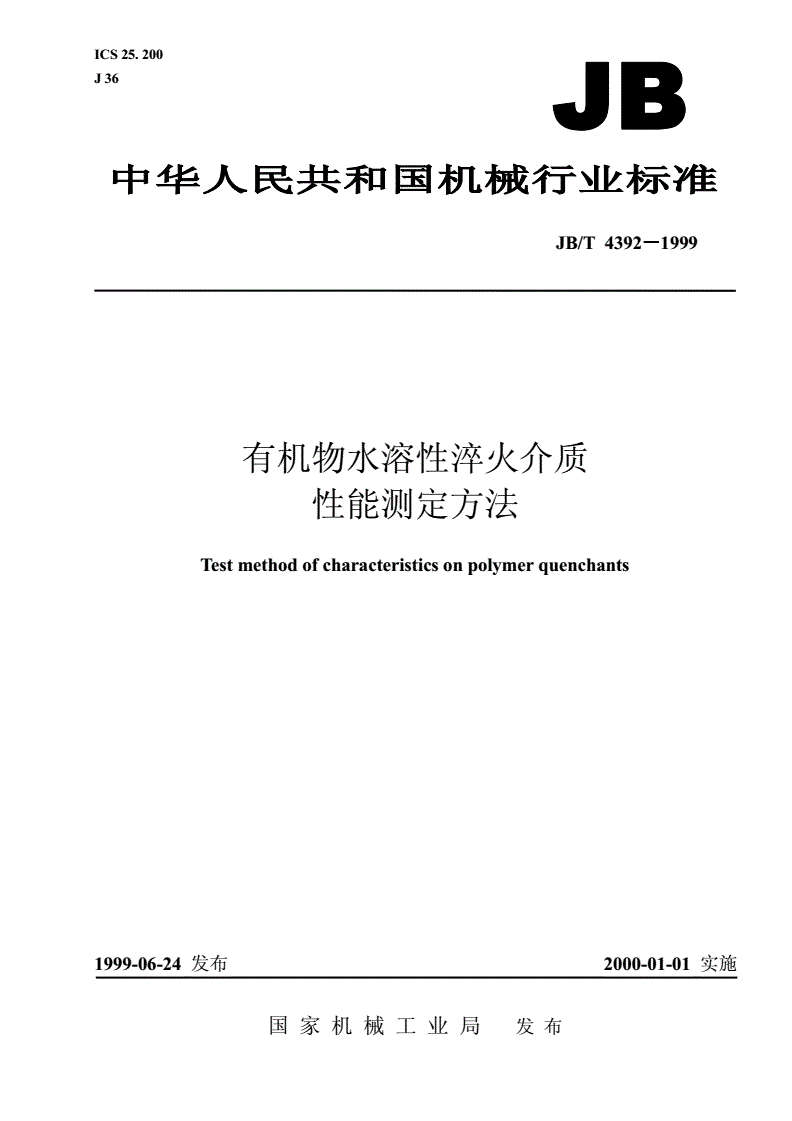

ICS25.200

J36

JB/T4392999－－－1

有机物水溶性淬火介质

性能测定方法

Testmethodofcharacteristicsonpolymerquenchants

1999-06-24发布2000-01-01实施

国家机械工业局发布

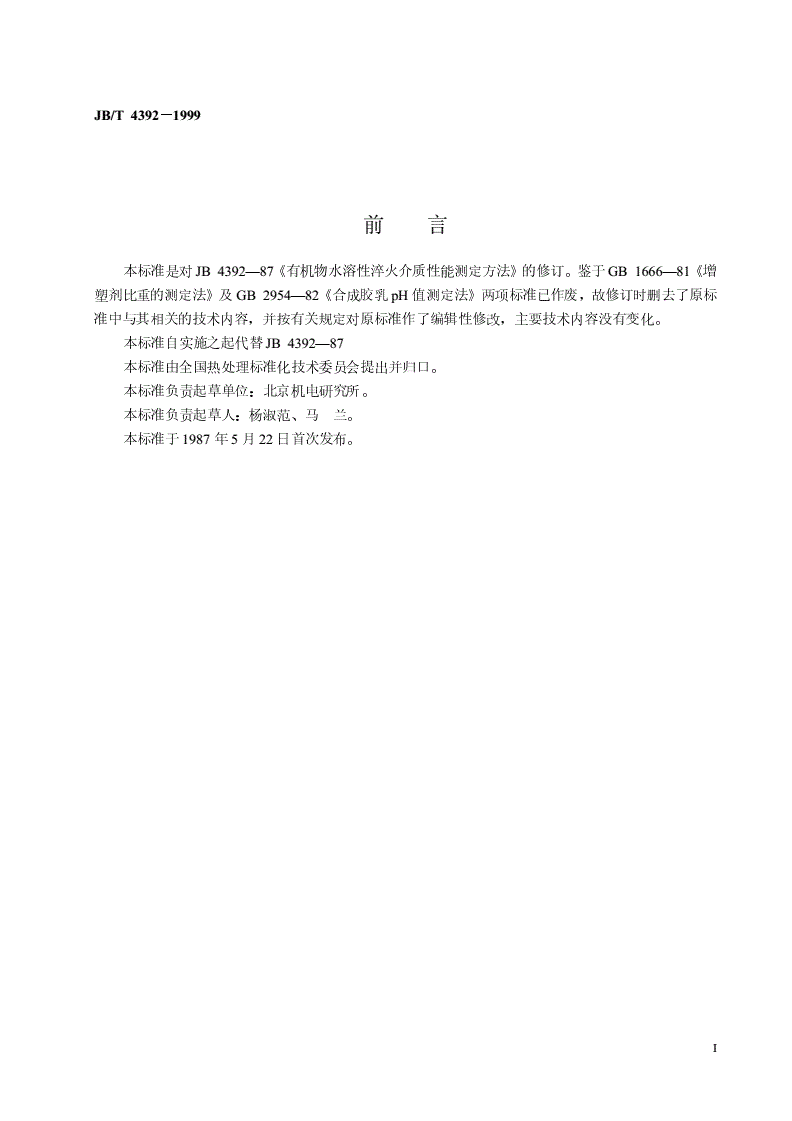

JB/T4392－－－－1999

前言

本标准是对JB4392—87《有机物水溶性淬火介质性能测定方法》的修订。鉴于GB1666—81《增

塑剂比重的测定法》及GB2954—82《合成胶乳pH值测定法》两项标准已作废，故修订时删去了原标

准中与其相关的技术内容，并按有关规定对原标准作了编辑性修改，主要技术内容没有变化。

本标准自实施之起代替JB4392—87

本标准由全国热处理标准化技术委员会提出并归口。

本标准负责起草单位：北京机电研究所。

本标准负责起草人：杨淑范、马兰。

本标准于1987年5月22日首次发布。

I

中华人民共和国机械行业标准

JB/T4392－－－－1999

有机物水溶性淬火介质

性能测定方法代替JB4392—87

Testmethodofcharacteristicsonpolymerquenchants

1范围

本标准规定了有机物水溶性淬火介质性能测定方法。

本标准适用于有机物水溶性淬火介质技术性能的测定。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T1723—1993涂料粘度测定法

GB/T1725—1979涂料固体含量测定

3外观测定法

在室温（20~35℃）条件下对样品的外观质量情况进行目测。

3.1仪器设备

a）玻璃量桶：500mL；

b）水银温度计：0~100℃（或0~50℃），分度为1℃；

c）烧杯（或搪瓷杯）：大于500mL（盛试验样品）。

3.2测定步骤

3.2.1将烧杯中盛放的样品缓缓倒入干燥洁净的量桶内。

3.2.2将量桶有刻度的一面朝向后面（无刻度的一面朝前），在一般光线下目测。透过样品观看量桶刻

度线，能看到则为透明或半透明，并观察样品纯净情况，不得有混浊和悬浮物等混杂物质存在。

3.2.3记录下当时的测定温度及根据3.2.2所规定观察的结果。

4固体含量测定法

将样品在一定温度条件下加热烘干后所剩物质重量与样品重量的比值，以百分数表示。

本方法参照GB/T1725—1979第29组制定。

4.1仪器设备

a）天平：感量为0.0001g（即为0.1mg）；

b）水银温度计：0~200℃，分度为1℃；

c）称量瓶：直径40mm、高25mm；或近似本规格的称量瓶；

d）鼓风恒温烘箱。

国家机械工业局1999-06-24批准2000-01-01实施

1

JB/T4392－－－－1999

4.2测定步骤

4.2.1先将洁净的称量瓶在（100±2）℃的烘箱内烘30min，取出放入玻璃干燥器中冷却至室温后，

在天平上称重。

4.2.2将1~1.5g样品倒入称量瓶中，使样品均匀地流遍容器的底部，盖严瓶盖，再放在天平上称重。

4.2.3打开瓶盖，将瓶放入恒温干燥箱内，在100~110℃保持2.5h，将瓶取出盖严瓶盖，放入玻璃

干燥器内，冷却至室温后，再放在天平上称重。

4.3计算方法

固体含量X（%）按式（1）计算

W−W

X=1×100%…………（1）

WW

2−

式中：W——容器重量，g；

W1——烘干后试样和容器重量，g；

W2——烘
