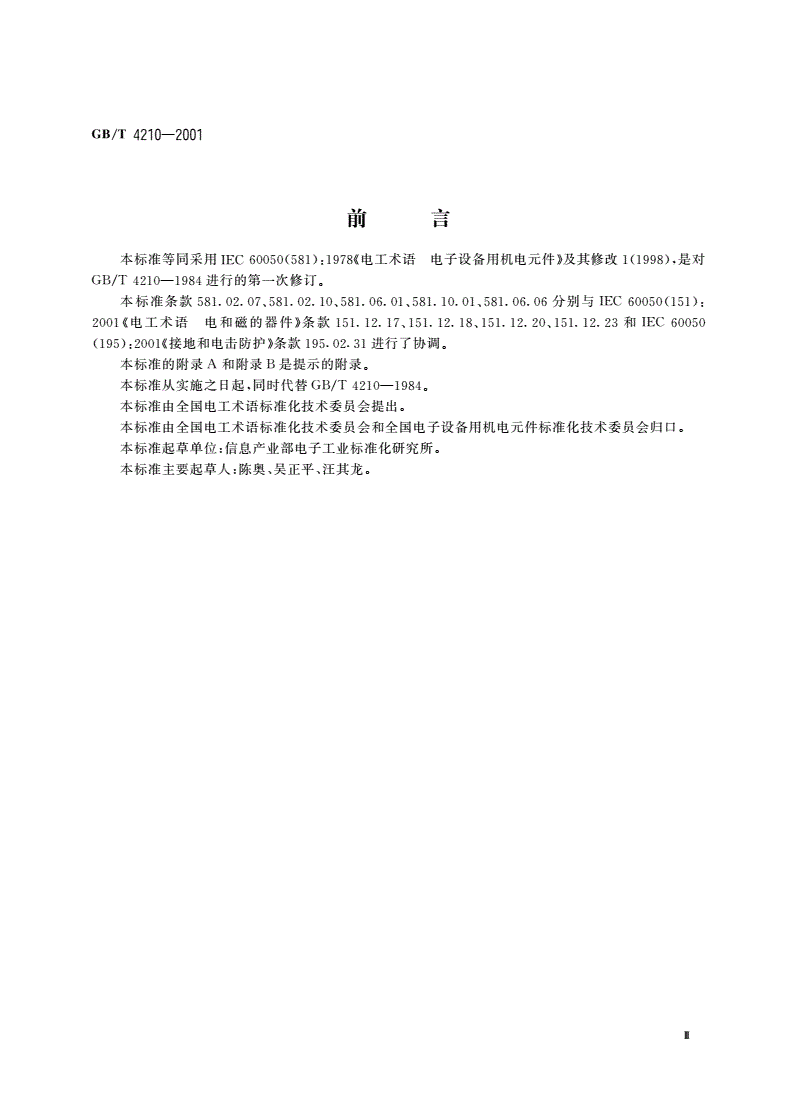

前言

标准等同采用电工术语电子设备用机电元件及其修改是对

进行的第一次修订

标准条款分别与

电工术语电和磁的器件条款和

接地和电击防护条款进行了协调

标准的附录和附录是提示的附录

标准从实施之日起同时代替

标准由全国电工术语标准化技术委员会提出

标准由全国电工术语标准化技术委员会和全国电子设备用机电元件标准化技术委员会归口

标准起草单位信息产业部电子工业标准化研究所

标准主要起草人陈奥吴正平汪其龙

前言

国际电工委员会在技术问题上的正式决议或协议是由对这些问题特别关切的国家委员

会参加的技术委员会制定的对所涉及的问题尽可能地代表了国际上的一致意见

这些决议或协议以推荐标准的形式供国际上使用并在此意义上为各国家委员会所认可

为了促进国际上的统一希望各国家委员会在国条件许可的情况下采用标准的文

为其国家标准标准与相应国家标准之间的差异应尽可能在国家标准中指明

序言

词汇是国际标准国际电工辞典的一部分是其中的章电子设备用机

电元件

第一稿由电子设备用机电元件于年月在列宁格勒修订并决定按六月法则征求

意见

以后的修订稿由的第工作组在会议期间修订新的草案于年月征求

意见

年月日内瓦会议上的第工作组修改了此标准并接受了加拿大德国和瑞典国家

委员会的意见这些意见已经考虑和进行了必要的编辑性修改最后一稿于年月按六个月法则

表决的

包含补术语和定义的草案由征求意见年在伦敦就收到的意见进行了讨论并决定按

六月法则征求意见标准于年月批准

最终决定应将原草案和补术语一起构成的章编辑委员会和的秘书长联

合进行了必要的编辑性工作和修改

章只包含与技术范围有关的术语已列在其他标准的通用和专业术语章没列入

下列国家表决同意此标准

比利时波兰

加拿大罗马尼亚

丹麦西班牙

芬兰瑞典

法国瑞士

德国土耳其

匈牙利苏联

以色列美国

意大利南斯拉夫

挪威

词汇不包括荷兰的术语因为这个原因作为一个先期版来发布

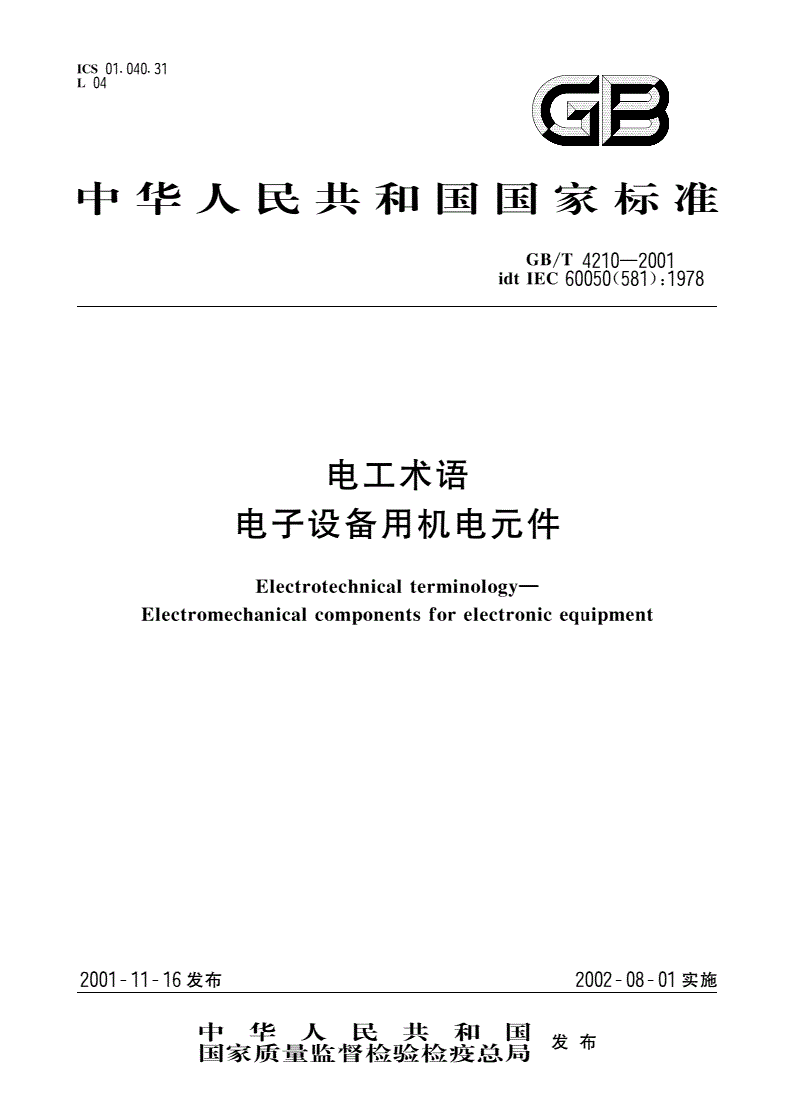

中华人民共和国国家标准

电工术语

电子设备用机电元件

代替

通用术语

元件

限爆元件

在特定的爆炸环境中能允许元件内部爆炸而不引起外界环境爆炸的元件

防爆元件

在特定的爆炸环境中能正常工作而且在带电负荷插拔或通断时也不会引起爆炸的元件

零部件及其特征

接触件

触点

元件内的导电零件它与对应的导电零件相配合以提供电通路

开槽片状接触件

纵向开槽的片状接触件接触压力以同一向作用于两臂

刀形接触件

具有矩形截面的实芯接触件其插入端通常是倒角的

同心接触件

在一个机械组件中具有多个独立电路的一组同轴芯的接触件

压接接触件

具有压接用的导线筒结构的接触件

浸焊接触件

具有在焊槽内浸焊的接线端的接触件

阴接触件

与另一个接触件的外表面插合在其内表面接通电路的接触件

滤波接触件

带有滤波器能鉴别一定频率的接触件

主接触件

主触点

开关中用于连接外部负载电路的特定触点接触件

阳接触件

与另一个接触件的内表面插合在其外表面接通电路的接触件

弹性接触件

中华人民共和国国家质量监督检验检疫总局发布实施

具有弹性对与其相配合的零件能产生接触压力的接触件

搭锁式触点

一种按通触点通过接触部位变形提供正确轴向定位的来实现连接

锡焊接触件

用锡焊接上导线的接触件

注这类接触件可采用下列结构形但不限于这些形

包线接线端其形状有圆筒形槽形杯形及井孔形等

绕线接线端其形状有柱形线钉形及钉形等

穿线接线端其形状有孔眼形钩形等

不接导线接线端如印制板上使用的柱钉形慧尾形等

音叉接触件

形状类似于音叉的弹性接触件接触压力以相反向作用于两臂

绕接接触件

用绕接法接上导线的接触件

接触面积

两个配合接触件触点两个导体或导体与接触件触点之间接触的面积用以提供电

通路

接触件浮动

元件内的接触件在允许范围内的活动

绝缘隔障

绝缘件上凸起或凹入的结构以增大传导表面之间的爬电距离

绝缘紧套

接线端尾部紧固电缆绝缘层的部分

绝缘支撑

接线端尾部容纳但不紧固电缆绝缘层的零件

键

是一个凸起部分在元件插合时同键槽配合起导向作用

键槽

同键配合的槽或沟

安装法兰盘

元件上供安装用的凸缘部分

卡夹

是一种弹性件它在卡紧导线时产生挠曲变形而形成连接

卡夹接线

适于卡夹连接的接线端

导向件绝缘位移连接用

元件中一种特殊形状的部件它的作用是导向或将导线嵌入连接槽内

臂绝缘位移连接用

绝缘位移接端连接槽或张力松弛槽两侧特殊形状的金属部分

绝缘位移连接槽

在绝缘位移接端上特殊形状的开口槽两侧的臂将导线的绝缘层位移以保证接端和导线

导体之间形成气密性连接

张力松弛槽

在绝缘位移接端上特殊形状的开口槽两侧的臂使得张力松弛

技术特征

连接

导线和或接触件触点之间的物理界面用以提供一个电通路

绑扎连接

用单股实芯线绑扎线将导线与棱形接线柱绑在一起形成电气连接其中导线与接线柱长

度向平行并紧贴于宽边一面绑扎线应在接线柱上紧密缠绕数匝产生变形而且每匝在

棱柱上至少被两个棱角卡紧

压接连接

用压接法形成的无焊连接

后绝缘连接

完成导线连接后再绝缘的连接

预绝缘连接

用一个绝缘的端接件或电缆拼接件靠穿过绝缘层的压接而形成的连接

锡焊连接

用锡焊法形成的连接

无焊连接

用机械的法形成的连接

双柱绑扎连接

两个矩形棱柱的宽边接触用单股实芯线将它们紧密地缠绕数匝以形成连接

熔焊连接

用熔焊法形成的连接

绕接连接

将一根实心导体用绕接法缠绕在棱柱上形成的无焊连接

接触电阻

在规定条件下一对插合的接触件的电阻

实际接触宽度

接触表面随接触件位置变化的综合宽度

压接

用压接法形成的连接

注修改将此条款删除

压接法

用压力变形或使包围导体的导线筒重新成型的法让一导体永久地压接在接线端上形成

良好的电气和机械连接

电啮合长度

接触件在啮合或分离过程中在插合接触面的表面上接触行程的距离

导线拉脱力

在外来轴向拉力下从接线端尾部拉脱导线所需的力

接触压力

在相配接触件的接触表面之间存在的正压力

接触件卸出力

可拆卸的接触件从元件中取出时所需的轴向力

气密封

泄漏率比一般隔障密封小若干个数量级的密封

面板密封

元件与面板的接合处所形成的密封

密封性

元件防止污染物进入的能力

接线端

元件上用于反复连接的部分

端接件

将导体与接线端连接起来的零件

预绝缘端接件

具有绝缘层导线筒的端接件用压接法形成连接

接端

永久性连接

通常是接触件接线端或端接件与导线连接的部分

接端点

通常是接触件接触件的接线端接线端或端接件与导线的连接部位

锁紧装置

在某些元件中使它们的配对部分维持机械锁紧状态的装置

止退压接机构

压接工具的一个部件该部件在完成压接操作之前防止其返回到起始打开位置

返回机构

压接工具在完成压接操作之后使其返回到起始打开位置的装置

定位

元件上采用各种定位机构防止在同一设备上类似元件的错插

定位性

配对元件上防止错插的特性

变换绝缘安装板位置

在圆形连接器中用旋转绝缘安装板的法达到定位

护罩

对元件暴露在外面的接线端或接触件提供物理护的零件或附件

绕接接线

可进行绕接连接的通常具有尖锐棱角的矩形接端

导线筒

端接件或拼接件用来容纳导线的部分

面板开孔

在面板或箱体上安装元件所开的一个孔或一组孔

卡夹连接

用卡夹形成的连接

基准棱角

绕接接线柱在无绝缘层导线上产生压痕的第一个棱角并从该棱角起计算绕接匝数

压入式接端

一种适用于无焊压入连接的具有特殊形状部分的接端

刚性压入式接端

一种具有实心压入部分的压入接端

柔性压入式接端

一种具有柔性压入部分的压入接端

绝缘刺破连接

一种用合适的刺破元件刺破导线的绝缘层并使导体变形或刺入导体形成接触的无焊连接

绝缘位移连接

将单根未剥离导线准确控制嵌入接端的槽内形成的一种无焊连接槽两边的臂将实心导线

或多股绞合线的绝缘层位移并使实心导线或多股绞合线的导体变形而形成气密性连接

改进型绕接连接

将一根实心导体围绕绕接接线柱缠绕形成的一种无焊连接导线的绝缘层在绕接接线柱上

至少缠绕三个棱角

通用型绕接连接

将一根实心导体围绕绕接接线柱缠绕形成的一种无焊连接而导线的绝缘层与绕接接线柱

无任何接触

压入式连接

将一个压入接端嵌入印制板的镀覆孔内形成的一种无焊连接

绝缘位移接端

一种设计成能容纳一根导线形成绝缘位移连接的接端

可重复使用的绝缘位移接端

一种可以使用一次以上的绝缘位移接端

不可重复使用的绝缘位移接端

一种仅能使用一次的绝缘位移接端

环应力

是由绕线操作引起的导线张力并靠绕接接线柱上的棱角锁定导线来维持

绞合导体的近似直径

绞合线束的外接圆直径

压入区域

适于形成压入连接的压入接端上的特殊形状部分

绝缘刺破区域

设计用作能刺破绝缘层并与导体保持接触的连接部分

尾端

在绕接连接末尾线匝最后部分延伸超过接触的最后一个棱角

拆卸力

为破坏气密性区域沿绕接接线柱主轴对绕接连接施加的力

压接筒

设计适配一根或多根导体的导线筒并采用压接工具进行压接

开式压接筒

压接前呈敞开状的压接筒

闭式压接筒

压接前呈闭合状的压接筒

预绝缘压接筒

具有永久紧固绝缘层的压接筒并通过绝缘层一起进行压接在压接变形后形成牢固的电

气连接

有效绕接长度

适合并可按规定要求进行绕接连接操作的接线柱部分

接线全长

接线柱从安装面至末端的长度

有效压入长度

压入接端的压入部分与嵌入压入接端的印制板涂覆孔的金属镀层之间的接触长度

绝缘刺破接端

一种用于形成绝缘刺破连接能承接不同型号导线的接端

气密封区域

在规定条件下不受气体影响的接触区域部分

导线匝

导线围绕绕接接线柱缠绕的单个螺旋线圈

压接区域

压接筒一部分在此处施加压力使包围导线的压接筒发生变形或改变形状以形成压接

连接

元件互换特征

背面安装

从元件插合面或前面看过去元件的安装法兰盘在安装板后面

面安装

从元件插合面或前面看过去元件的安装法兰盘在安装板前面

互换性

配对元件在互换后能满足原来规定的性能而且安装也是能够互换的

对连接器而言互换性仅适用于配对连接器对于独立的连接器则不适用

互配连接器

指两个连接器在电气和机械面具有连接能力而不考虑它们的技术性能和安装互换性

安装互换性

指两种元件的机械安装参数是相同的而不是指互配性或互换性

单孔安装

具有凸肩和止动件的元件通过面板上的一个孔进行安装的法

浮动安装

允许元件活动的安装法便于两个配对元件的对准

辅助件

附件

元件的附属零件而不是其基部分

转接件

为了接上特定附件安装件或互连件等所需的过渡件

护套

套在元件的接线端作为防护用的附件通常用柔软材料制成

防护盖

对元件起机械环境和或电防护作用的附件通常采用适当法将其附在设备或电缆上

防尘盖

元件在储存和运输中所用的盖子

压砧

压接工具的一部分在压接过程中它起支撑导线筒或套圈的作用

压齿

压接工具的一部分它将导线筒或套圈压成凹痕或压缩收紧

压接工具定位器

使端接件在压接工具中定位的装置

压接工具调节器

能控制压接齿痕深度的定位器

灌封模套

使灌注复合材料模制成型所用的附件

拼接件

一种具有容纳导体的导线筒的连接装置可以有或无容纳和固定绝缘层的附加装置

灌封

元件装接导线处用复合材料密封以隔离污染物质

压接工具

进行压接连接所采用的机械装置

卸出工具

从元件中取出可拆卸接触件的工具

嵌入工具

将接触件嵌入元件中所使用的工具

稳定尺寸工具

模拟一种规定最大尺寸的阳接触件或最小尺寸的阴接触件的预插工具

退绕工具

用退绕法拆去绕接连接所使用的工具

绕接工具

进行绕接连接所采用的工具

压接模

形成压接的压接工具的那部分通常包括压齿和压砧

导线嵌入工具

一种手动或动力操作的工具用一种控制法将导线按预先确定的位置嵌入槽内形成绝

缘位移连接

导线卸除工具

用于将导线从绝缘位移接端上卸除的一种工具

接端嵌入工具

用于将压入接端或具有压入接端的元件嵌入印制板内的一种工具

接端卸除工具

用于从印制板上卸除压入接端的一种工具

连接器术语

连接器

连接器

与相应的插合元件进行连接和分离的元件

转接连接器

两个或两个以上的连接器之间电的互连当它们不能进行直接的机械连接时所需过渡的固

定连接器或自由连接器

板装连接器

固定安装在印制板中的连接器

注修改将此条款删除

对接连接器

连接器中非插入的对接接触件之间靠轴向压力达到和维持连接的连接器

圆形连接器

基结构为圆柱形并具有圆形插合面的连接器

接地端子

装置和设备中与接地系统进行电连接的接线端

边缘插座连接器

将印制板的边缘插入的连接器使连接器的接触件与印制板的边缘接触件直接接触

耐环境连接器

具有防潮耐温或防污染措施的连接器

耐火连接器

在规定的时间内能耐受规定温度火焰的连接器

固定连接器

安装在硬质板面上的连接器

浮动安装连接器

便于与配对连接器对准而具有活动安装件的固定连接器

自由连接器

装接导线或电缆的自由连接器

自由配接连接器

用于电缆与电缆之间与自由连接器插合的连接器

无极性连接器

能与身完全相同的连接器进行插合的连接器

气密封连接器

具有气密封性能的连接器

板间连
