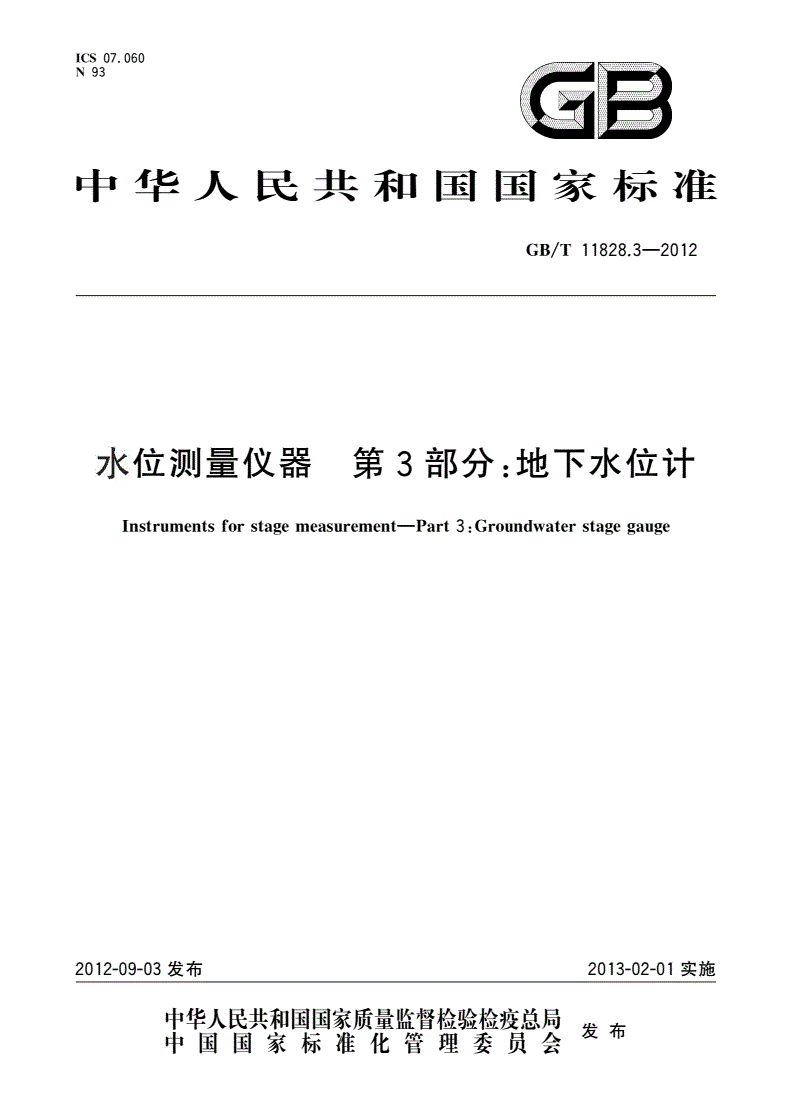

GB/T 11828.3-2012 水位测量仪器 第3部分：地下水位计

ICS07.060

N93

中华人民共和国国彖标准

GB/T11828.3—2012

水位测量仪器第3部分：地下水位计

Instrumentsforstagemeasurement—Part3:Groundwaterstagegauge

2012-09-03发布2013-02-01实施

GB/T11828.3—2012

■ir■■i

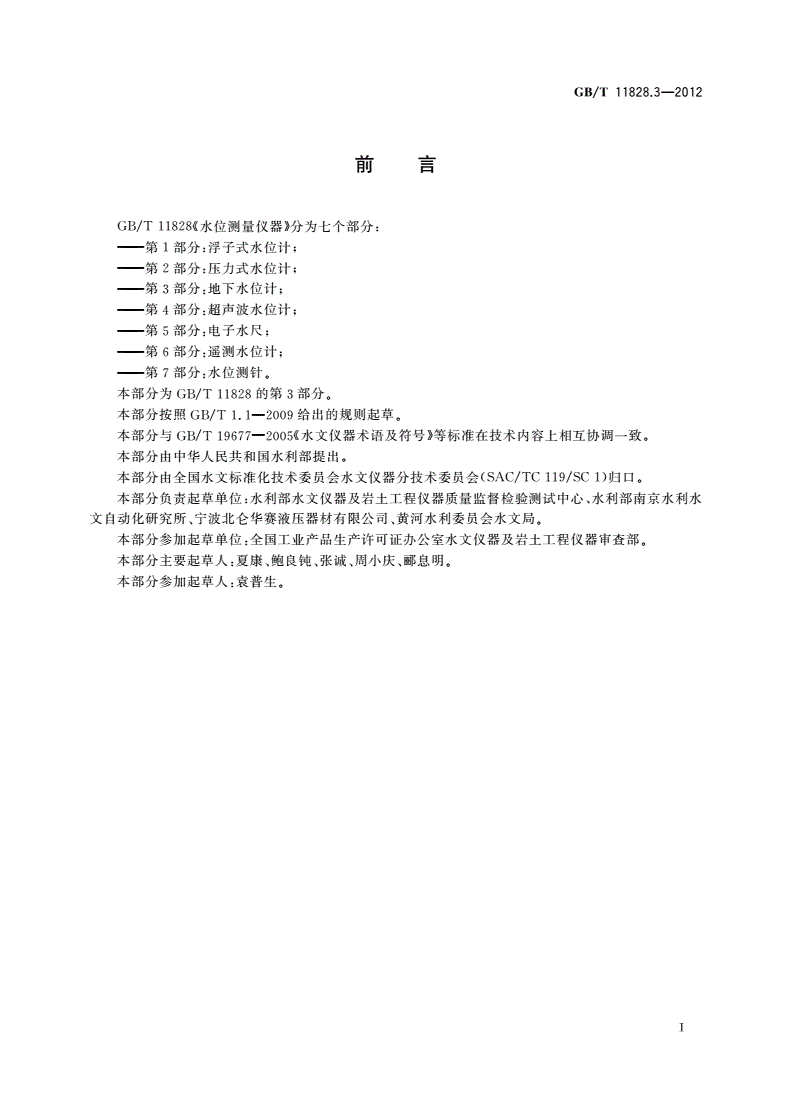

刖吕

GB/T11828《水位测量仪器分为七个部分：

——第1部分:浮子式水位计；

——第2部分:压力式水位计；

——第3部分:地下水位计；

——第4部分:超声波水位计；

——第5部分：电子水尺；

——第6部分:遥测水位计；

——第7部分:水位测针。

本部分为GB/T11828的第3部分。

本部分按照GB/T1.1-2009给出的规则起草。

本部分与GB/T19677—2005《水文仪器术语及符号等标准在技术内容上相互协调一致。

本部分由中华人民共和国水利部提出。

本部分由全国水文标准化技术委员会水文仪器分技术委员会(SAC/TC119/SC1)归口。

本部分负责起草单位:水利部水文仪器及岩土工程仪器质量监督检验测试中心、水利部南京水利水

文自动化研究所、宁波北仑华赛液压器材有限公司、黄河水利委员会水文局。

本部分参加起草单位:全国工业产品生产许可证办公室水文仪器及岩土T程仪器审查部。

本部分主要起草人:夏康、鲍良钝、张诚、周小庆、郦息明。

本部分参加起草人:袁普生。

T

GB/T11828.3—2012

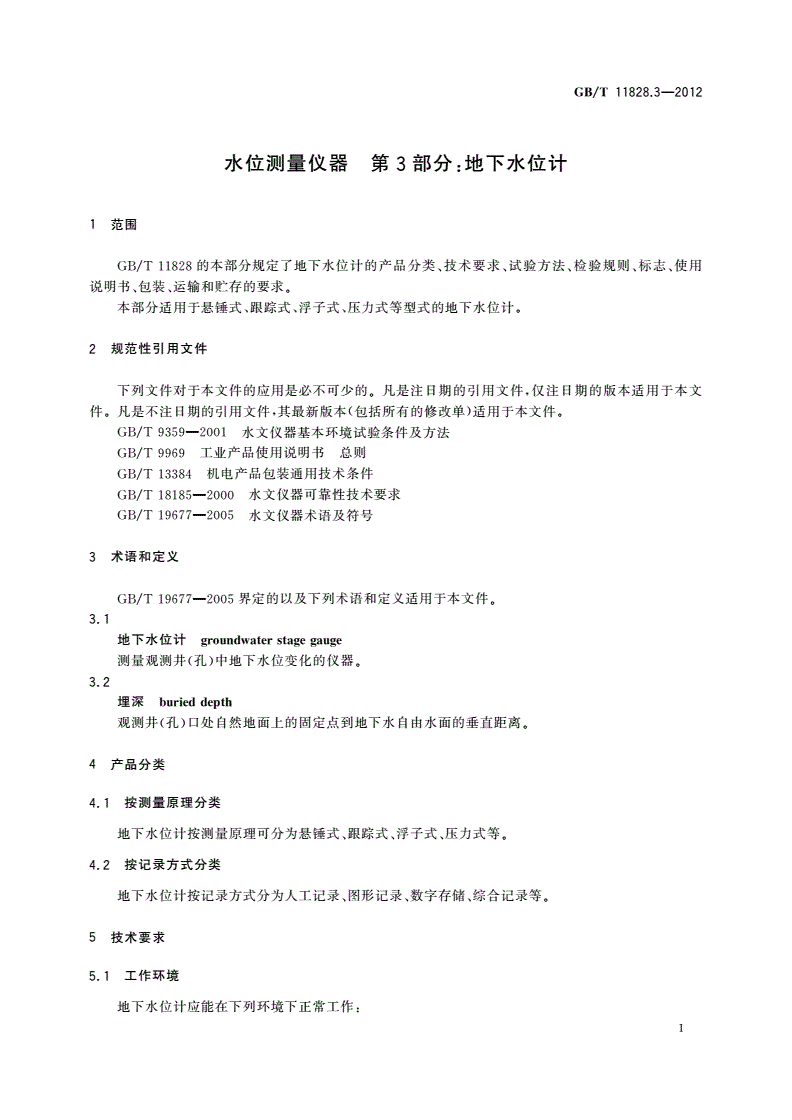

水位测量仪器第3部分：地下水位计

1范围

GB/T11828的本部分规定了地下水位计的产品分类、技术要求、试验方法、检验规则、标志、使用

说明书、包装、运输和贮存的要求。

本部分适用于悬锤式、跟踪式、浮子式、压力式等型式的地下水位计。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T9359—2001水文仪器基本环境试验条件及方法

GB/T9969丁业产品使用说明书总则

GB/T13384机电产品包装通用技术条件

GB/T18185—2000水文仪器可靠性技术要求

GB/T19677—2005水文仪器术语及符号

3术语和定义

GB/T19677—2005界定的以及卜列术语和定义适用于本文件。

3.1

地下水位计groundwaterstagegauge

测量观测井（孔）中地下水位变化的仪器。

3.2

埋深burieddepth

观测井（孔）口处自然地面上的固定点到地下水自由水面的垂直距离。

4产品分类

4.1按测量原理分类

地下水位计按测量原理可分为悬锤式、跟踪式、浮子式、压力式等。

4.2按记录方式分类

地下水位计按记录方式分为人工记录、图形记录、数字存储、综合记录等。

5技术要求

5.1工作环境

地下水位计应能在下列环境下正常工作:

1

GB/T11828.3—2012

a）温度：

•水下部分：O°C~40°C（水面不结冰）；

•水上部分：一10°C〜50匸或一25°C〜55°C。

b）相对湿度：水上部分不大于95%（40°C时）。

5.2材料要求

5.2.1零件应选用耐腐蚀材料制作，否则应作表面涂镀处理。

5.2.2接触水面的触点应用防腐蚀、防氧化、导电性能好的材料制作。

5.2.3悬索应采用性能稳定、线胀系数小的材料制作。

5.3结构要求

5.3.1地下水位计的整机结构应便于安装、调试、运输、使用和维护。

5.3.2记录装置应采取防潮、防尘措施,必要时可采取防盐雾、防冻等防护措施。

5.3.3浮子水密性：空心浮子应保证不渗漏水，实心浮子应采用不吸水材料制成。

5.4基本参数

5.4.1埋深范围：W10m,£20m,W40m,£50m,W80m,W100m,£200m,W500m0

5.4.2水位变幅：0〜10m,0~20m,0〜40m

5.4.3分辨力：0.5cm,1.0cm0

5.4.4水位变率:最大水位变率应不低于40cm/min0

5.4.5记录时段：1
