DB35/T 1433-2019 石油化工装置防雷检测技术规范

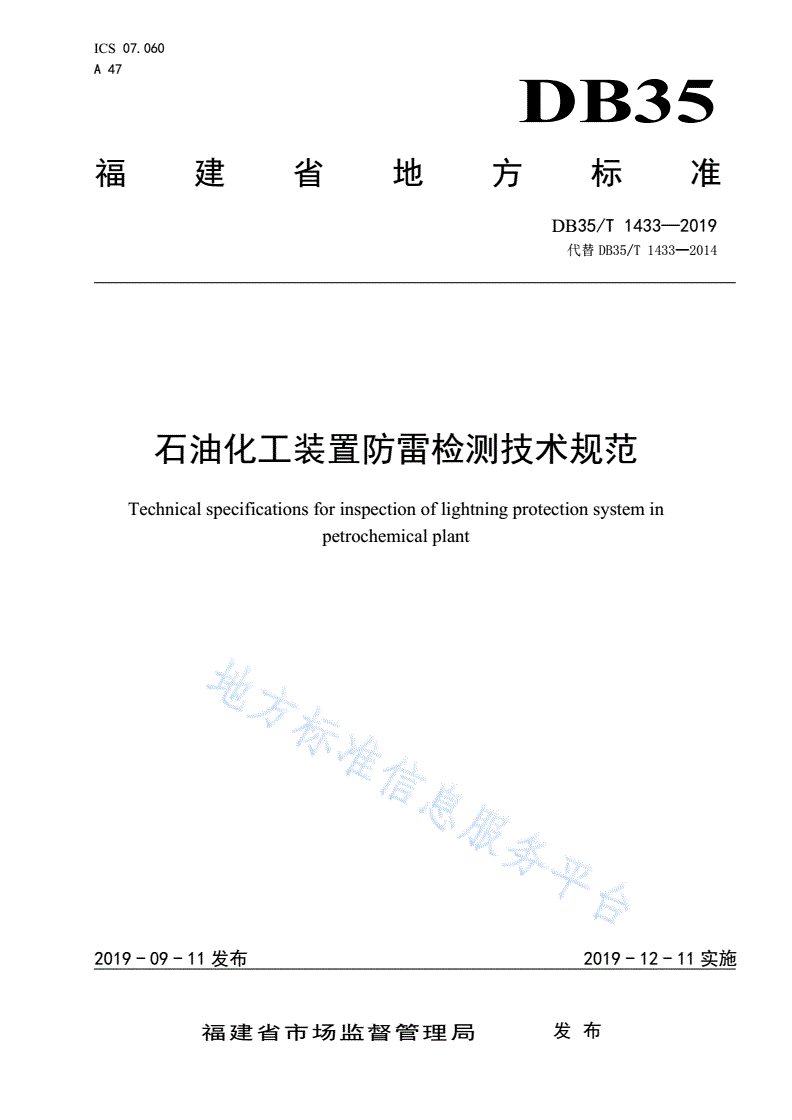

ICS07.060

A47

DB35

福建省地方标准

DB35/T1433—2019

代替DB35/T1433—2014

石油化工装置防雷检测技术规范

Technicalspecificationsforinspectionoflightningprotectionsystemin

petrochemicalplant

2019-09-11发布2019-12-11实施

福建省市场监督管理局发布

DB35/T1433—2019

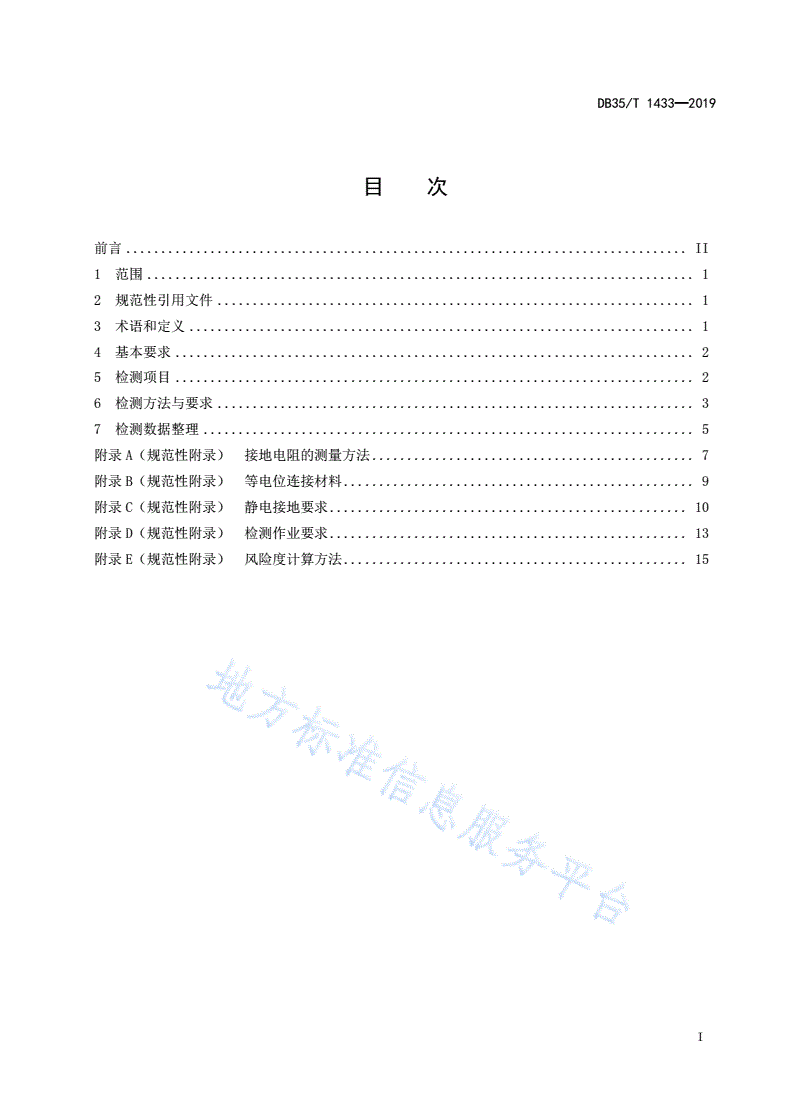

目次

前言................................................................................II

1范围..............................................................................1

2规范性引用文件....................................................................1

3术语和定义........................................................................1

4基本要求..........................................................................2

5检测项目..........................................................................2

6检测方法与要求....................................................................3

7检测数据整理......................................................................5

附录A（规范性附录）接地电阻的测量方法..............................................7

附录B（规范性附录）等电位连接材料..................................................9

附录C（规范性附录）静电接地要求...................................................10

附录D（规范性附录）检测作业要求...................................................13

附录E（规范性附录）风险度计算方法.................................................15

I

DB35/T1433—2019

前言

本标准按照GB/T1.1—2009给出的规则起草。

本标准代替DB35/T1433—2014《石油化工装置防雷检测技术规范》，与DB35/T1433—2014相比主

要技术变化如下：

——修改了接闪器检测、等电位连接检测、检测数据整理、检测作业要求等内容（见6.1、6.4、

第7章、附录D，2014年版6.1、6.4、第7章、第8章）；

——增加了接地装置检测、检测结果判定、风险计算等内容（见7.2、附录A、附录E）。

本标准由福建省气象标准化技术委员会（SAFJ/TC17）提出并归口。

本标准起草单位：漳州市避雷装置安全监测所、福建华茂防雷装置检测中心。

本标准主要起草人：黄声锦、林溪猛、蔡河章、程斌、黄月清、郑松、王艳金、林旭东、陈艺宏、

陈跃清、蔡鸿星、肖再励、兰雅萍、沈俊杰、蔡驰、林荣惠、傅景龙、方智明、赵周杰。

本标准所代替标准的历次版本发布情况为：

——DB35/T1433—2014。

II

DB35/T1433—2019

石油化工装置防雷检测技术规范

1范围

本标准规定了石油化工装置防雷检测的基本要求、检测项目、检测方法与要求、检测数据整理等

内容。

本标准适用于石油化工装置的防雷检测。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB18802.1—2011低压电涌保护器（SPD）第1部分：低压配电系统的电涌保护器性能要求和

试验方法

GB/T18802.21—2016低压电涌保护器第21部分：电信和信号网络的电涌保护器（SPD）性能

要求和试验方法

GB/T21431—2015建筑物防雷装置检测技术规范

GB/T21714.2—2015雷电防护第2部分：风险管理

GB/T21714.3—2015雷电防护第3部分：建筑物的物理损坏和生命危险

GB/T21714.4—2015雷电防护第4部分：建筑物内电气和电子系统

GB/T32936—2016爆炸危险场所雷击风险评价方法

GB50057—2010建筑物防雷设计规范

GB50601—2010建筑物防雷工程施工与质量验收规范

GB50650—2011石油化工装置防雷设计规范

DL/T475—2017接地装置特性参数测量导则

QX/T402—2017雷电防护装置检测单位监督检查规范

QX/T406—2017雷电防护装置检测专业技术人员职业要求

QX/T407—2017雷电防护装置检测专业技术人员职业能力评价

SH/T3097—2017石油化工静电接地设计规范

3术语和定义

下列术语和定义适用于本文件。

3.1

石油化工装置petrochemicalplant

以石油、天然气及其产品作为原料，生产石油化工产品（或中间体）的生产装置。

[GB50650—2011，定义2.0.1]

1

DB35/T1433—2019

3.2

厂房房屋industrialbuilding（warehouse)

设有屋顶，建筑外围护结构全部采用封闭式墙体（含门、窗）构造的生产性（储存性）建筑物。

[GB50650—2011，定义2.0.3]

3.3

户外装置区outdoorunit

露天或对大气敞开、空气畅通的场所。

注：属于此类场所的有：炉区、塔区、机器设备区、静设备区、储罐区、液体装卸站、码头、粉粒料筒仓、冷却塔、

框架、管架、烟囱、火炬等。

3.4

放空口vent

生产设备或罐体直接向大气排放的排放设施。

注：放空口包括：散管、排风管、安全阀、呼吸阀、放料口、取样口、排污口等。

3.5

静设备staticequipment

石油化工生产装置、辅助设施和公用工程的反应设备、分离设备、换热设备、储存设备的统称。

注：石油化工静设备包括本体及本体与外管道连接的第一道环向焊缝的焊接坡口、螺纹连接的第一个螺纹接口、

法兰连接的第一个密封面及开孔的封闭元件、紧固件及补强元件等。

3.6

接地线earthingconductor

从引下线断接卡或换线处至接地体的连接导体。

3.7

高处作业workingatheight

在坠落高度基准面2m及2m以上有可能坠落的高处进行的作业。

[JGJ80—2016，定义2.1.1]

3.8

爆炸和火灾危险场所explosiveandfirehazardousplace

用于生产、加工、储存和运输爆炸品、压缩气体、液化气体、易燃液体和易燃固体等物质的场

所。

注：爆炸危险环境分区参见GB/T21431—2015的附录A。

4基本要求

4.1石油化工装置防雷场所划分为厂房房屋类或户外装置区，并应符合GB50650—2011中第3章的规

定。

4.2户外装置区的防雷检测应符合本标准的要求，厂房房屋类场所的防雷检测，应符合GB/T21431—

2015的有关要求。

4.3石油化工装置的防雷检测应每半年一次。

5检测项目

石油化工装置的防雷检测应包括以下项目：

——接闪器；

2

DB35/T1433—2019

——引下线；

——接地装置；

——等电位连接；

——屏蔽；

——电涌保护器（SPD）；

——防静电接地。

6检测方法与要求

6.1接闪器

6.1.1当采用接闪杆、接闪带、接闪线、接闪网等作为接闪器时，材料规格应符合GB50650—2011

中6.1.2～6.1.4的要求。

6.1.2首次检测时，应测量接闪器（杆、带、线）的高度、长度，被保护物的长、宽、高，其保护范

围按GB50650—2011中4.2.5的要求计算；接闪网的网格尺寸应符合GB50057—2010的要求。

6.1.3检测直接作接闪器的高大炉体、塔体、桶仓、大型设备、金属罐体、金属框架、金属管架、金

属屋面以及在高空布置、较长的卧式容器和管道（送往火炬的管道）材料规格，材料规格最小厚度应符

合表1的要求。

表1做接闪器设备的金属板最小厚度

防止击（熔）穿的厚度t不防止击（熔）穿的厚度tˊ

材料

mmmm

不锈钢、镀锌钢40.5

钛40.5

铜50.5

铝70.65

锌—0.7

6.1.4检查接闪器的位置是否正确，焊接固定的焊缝是否饱满无遗漏，螺栓固定的应备帽等防松零件

是否齐全，焊接部分补刷防腐油漆是否完整，接闪器是否锈蚀1/3以上，其搭接长度和焊接方法是否符

合GB50601—2010中4.1.2的要求。

6.1.5金属静设备做接闪器时，应检查该设备的金属实体是否为整体封闭、焊接结构的金属设备。焊

接工艺应符合6.1.4的要求。转动设备、不能作为接闪器的金属静设备（如：用来测量或控制系统的设

备仪器等）以及非金属外壳的静设备等不能直接利用其设备本体作接闪器。

6.1.6检测户外装置区设备排放设施的放空口与接闪器之间的保护距离是否符合GB50650—2011中

4.3、5.11的要求。

6.1.7检测接闪带是否平正顺直，无急弯，接闪带在转角处的弯曲角度应大于90º，弯曲半径不宜小

于圆钢直径的10倍、扁钢宽度的6倍。检查接闪带固定点支持件是否间距均匀，固定可靠，接闪带支

持件的间距应符合GB50057
