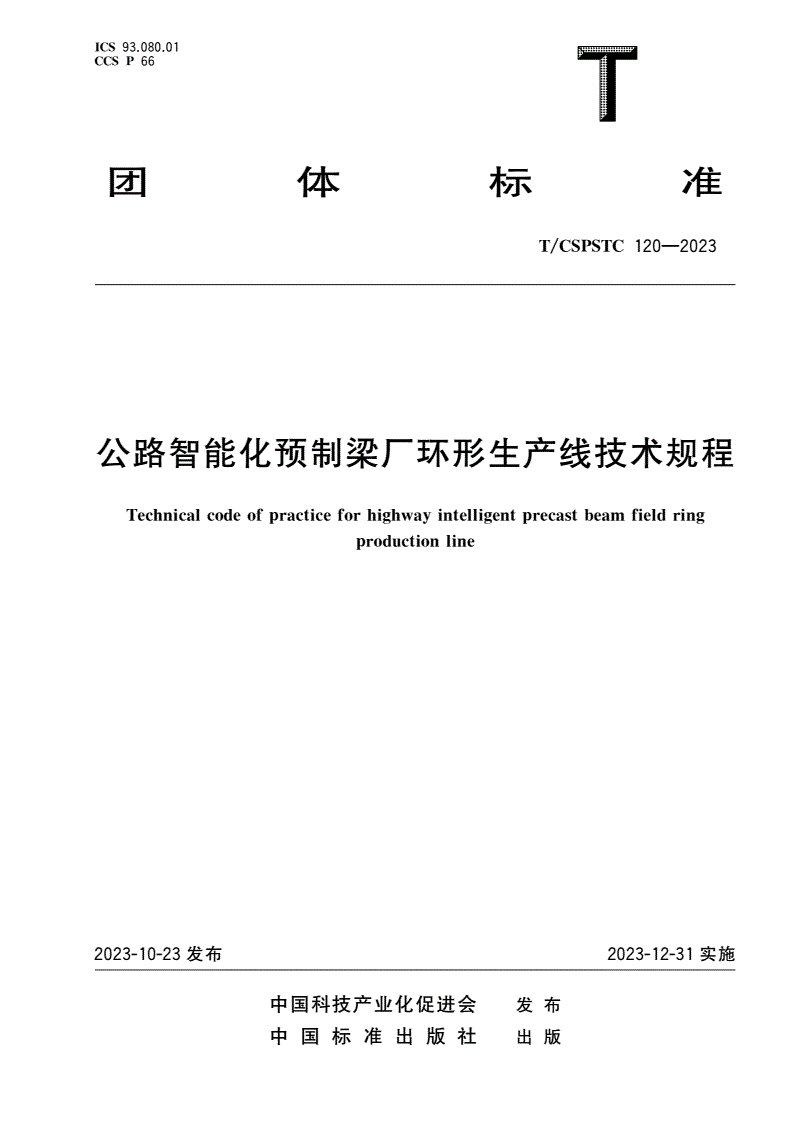

T/CSPSTC 120-2023 公路智能化预制梁厂环形生产线技术规程

ICS9308001

CCSP.66.

团体标准

T/CSPSTC120—2023

公路智能化预制梁厂环形生产线技术规程

Technicalcodeofpracticeforhighwayintelligentprecastbeamfieldring

productionline

2023-10-23发布2023-12-31实施

中国科技产业化促进会发布

中国标准出版社出版

T/CSPSTC120—2023

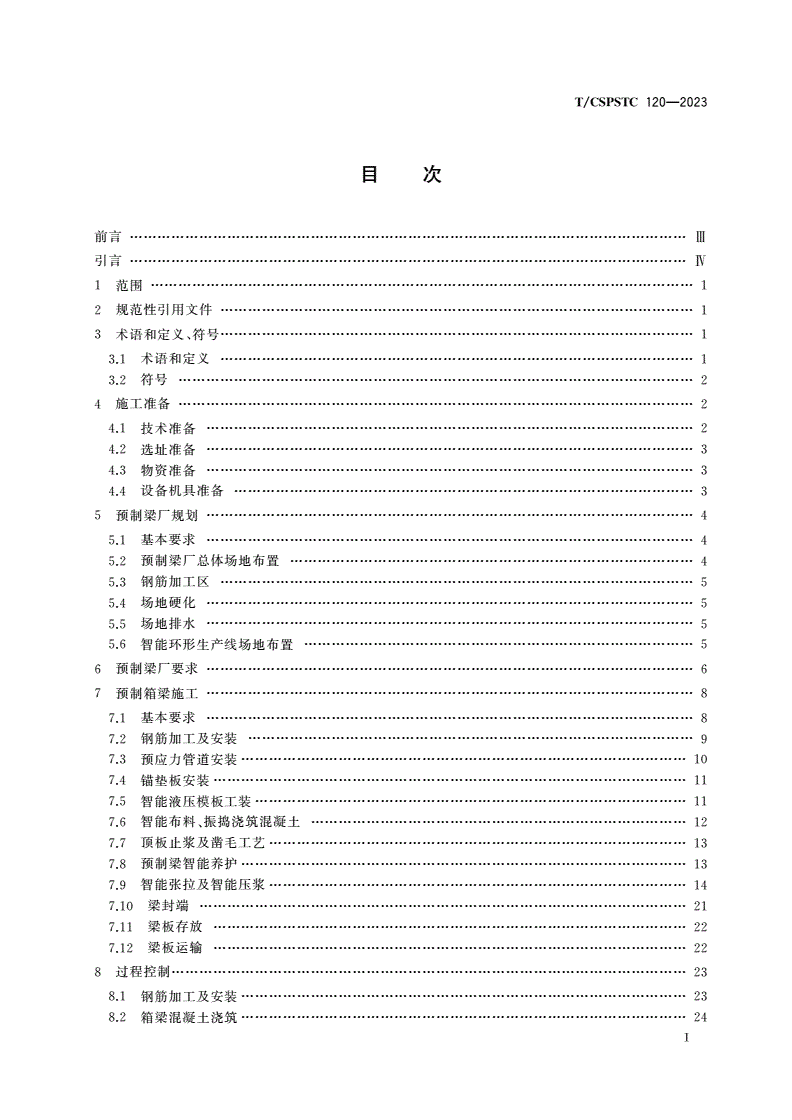

目次

前言

…………………………Ⅲ

引言

…………………………Ⅳ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义符号

3、…………………………1

术语和定义

3.1…………………………1

符号

3.2…………………2

施工准备

4…………………2

技术准备

4.1……………2

选址准备

4.2……………3

物资准备

4.3……………3

设备机具准备

4.4………………………3

预制梁厂规划

5……………4

基本要求

5.1……………4

预制梁厂总体场地布置

5.2……………4

钢筋加工区

5.3…………………………5

场地硬化

5.4……………5

场地排水

5.5……………5

智能环形生产线场地布置

5.6…………5

预制梁厂要求

6……………6

预制箱梁施工

7……………8

基本要求

7.1……………8

钢筋加工及安装

7.2……………………9

预应力管道安装

7.3……………………10

锚垫板安装

7.4…………………………11

智能液压模板工装

7.5…………………11

智能布料振捣浇筑混凝土

7.6、………………………12

顶板止浆及凿毛工艺

7.7………………13

预制梁智能养护

7.8……………………13

智能张拉及智能压浆

7.9………………14

梁封端

7.10……………21

梁板存放

7.11…………………………22

梁板运输

7.12…………………………22

过程控制

8…………………23

钢筋加工及安装

8.1……………………23

箱梁混凝土浇筑

8.2……………………24

Ⅰ

T/CSPSTC120—2023

施工过程监控

8.3………………………26

智能化建设

9………………26

基本要求

9.1……………26

智能化平台应用

9.2……………………26

参考文献

……………………31

Ⅱ

T/CSPSTC120—2023

前言

本文件按照标准化工作导则第部分标准化文件的结构和起草规则的规

GB/T1.1—2020《1:》

定起草

。

请注意本文件的某些内容可能涉及专利本文件的发布机构不承担识别专利的责任

。。

本文件由中铁四局集团有限公司和中铁四局集团第五工程有限公司提出

。

本文件由中国科技产业化促进会归口

。

本文件起草单位中铁四局集团有限公司中铁上海工程局集团有限公司湖北交投建设集团有限

:、、

公司广州市高速公路有限公司中交路桥建设有限公司中铁十二局集团有限公司广东冠粤路桥有限

、、、、

公司中铁二十一局集团第三工程有限公司中铁四局集团第二工程有限公司中交路桥华东工程有限

、、、

公司中铁十六局集团第三工程有限公司湖南五新智能科技股份有限公司中铁建城建交通发展有限

、、、

公司安徽省交通规划设计研究总院股份有限公司嘉兴市交通投资集团有限责任公司郑州新大方重

、、、

工科技有限公司山东通远科技有限公司中铁二十一局集团路桥工程有限公司中建三局第一建设工

、、、

程有限责任公司中铁十一局集团第二工程有限公司广东省公路建设有限公司中铁大桥局集团第六

、、、

工程有限公司中铁大桥局集团第八工程有限公司中铁三局集团广东建设工程有限公司四川公路桥

、、、

梁建设集团有限公司公路隧道分公司中铁十四局集团第三工程有限公司上海金岭建设有限公司上

、、、

海有间建筑科技有限公司标准联合咨询中心股份公司

、。

本文件主要起草人梁超陈文尹李定有祝平华徐荣会黄桥连孙立山杨维双刘作舟

:、、、、、、、、、

毛晓斌毛杰吕剑彭波潘寿东曾磊邓志华蔚永旺王薪程高永吉吴志刚刘江军陈德利

、、、、、、、、、、、、、

王凤喜刘春阳潘勇律百军张少林王和欢安熊王照伟徐斐黄斌王振华罗春雨王明刚

、、、、、、、、、、、、、

郭之起杨晓东杨曦方明辉黄世玉雷万雄雷照宋伟峰章新生魏利强龚沛基吕利富狄鹏

、、、、、、、、、、、、、

刘永松康海波曹少华石春光李骥孙引浩周云沈理斌丹晨王如川赵树滨周秀兰胡红成

、、、、、、、、、、、、、

杨洋高盼雄陈程古宇鹏赵旭利陈杰江国兴李超吕宝宋斌程军金仁贵胡勤白向臣

、、、、、、、、、、、、、、

谭祖军卢成绪

、。

Ⅲ

T/CSPSTC120—2023

引言

公路智能化预制梁厂环形生产线以创优创新为动力以智能环形生产线为依托以建筑信息模型

“,,

智慧管理平台为支撑结合国内外公路预制梁厂建设情况采用智慧物料管理全自动智能数

(BIM)+”,,、

控钢筋加工绿色智能高品质混凝土生产系统智能排产系统智能环形生产线标准化车间智能布料与

、、、、

振捣系统智能蒸汽养护智慧信息管理平台等技术落实绿色发展理念实行现代工程管理人

、、BIM+。,

本化专业化标准化信息化精细化的重要抓手可以有效提升公路桥梁的建设品质提高结构安全

、、、、,,

性耐久性降低全寿命周期成本促进公路建设的转型升级提质增效

、,,、。

公路智能化预制梁厂环形生产线采用纵向按照工序分区布置的智能化预制生产工艺生产线共分

,

为初始横移区浇筑区蒸汽养护区继续养护区张拉提梁区横移转向区并设置回转通道通过底模

、、、、、,;

纵移将梁体钢筋绑扎浇筑蒸汽养护继续养护及张拉分别进行串联实现流水化预制生产通过底模

、、、,,

横移由回转通道返回初始横移区继续下一片梁的预制生产

。

传统预制构件在施工生产安全管理及质量管理等方面存在一些问题通过信息化技术将项目管理

、,

回归本源可以解决传统预制梁厂存在的问题提升预制构件质量品质因此智慧化技术信息化技术

,,。,、

在预制梁厂建设中得到越来越广泛的研究应用对预制混凝土梁进行智慧化信息化管理探索公路工

。、,

程装配式结构的智慧化信息化成为一种趋势

、。

Ⅳ

T/CSPSTC120—2023

公路智能化预制梁厂环形生产线技术规程

1范围

本文件规定了公路智能化预制梁厂环形生产线的施工准备预制梁厂规划预制梁梁厂预制箱梁

、、、

施工过程控制智能化建设的要求

、、。

本文件适用于高速公路项目预制箱梁施工预制梁具有一定规模采用该工艺时标准梁型不宜少

。,

于片预制梁跨径不宜大于单片质量不宜大于

500,35m,150t。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款其中注日期的引用文

。,

件仅该日期对应的版本适用于本文件不注日期的引用文件其最新版本包括所有的修改单适用于

,;,()

本文件

。

钢筋混凝土用钢第部分热轧带肋钢筋

GB/T1499.22:

耐候结构钢

GB/T4171

预应力混凝土用钢绞线

GB/T5224

水泥胶砂强度检验方法法

GB/T17671(ISO)

预应力混凝土用金属波纹管

JG/T225

公路桥梁预应力钢绞线用锚具夹具和连接器

JT/T329、

公路工程预应力孔道压浆材料

JT/T946

公路桥涵施工技术规范

JTG/T3650

3术语和定义符号

、

31术语和定义

.

下列术语和定义适用于本文件

。

311

..

智能环形生产线intelligentringproductionline

预制梁施工各工序区域固定铺设条等距轨道作为生产线通过智能移动式台座带梁在生产线上

,2,

实现各工序作业分别通过初始横移区合模浇筑区蒸汽养护区张拉提梁区通过横移轨道实现智能

,、、、,

移动式台座横移至回转通道并通过回转通道返回初始横移区实现智能环形生产各工序作业通过智

,,,

能化手段辅助施工并通过射频识别定位以及物联网技术实现智能化管理等生产活动的作

,(RFID)

业线

。

312

..

回转通道turnchannel

厂区内设置平行于生产线的条等距轨道用于智能移动式台座由张拉提梁区返回初始横移区的

2,

通道形成闭合智能环形生产线的通道

,。

1

T/CSPSTC120—2023

313

..

智能移动式台座intelligentmobilepedestal

工厂化生产箱梁的移动式台座采用变频调速无线技术等可用于预制梁底模也可用作移梁台车

,+,

的基座工作台或支架

、。

注台座由多节拼装组成每节配置有行走系统驱动轮及被动轮台座在混凝土浇筑过程中需要满足刚度的要

:,(),

求使箱梁浇筑成型后其箱梁线形符合设计要求通过台座移动系统记录台座的行走状态停靠时间感知位

,,。、、

置信息根据预设的参数及时发出相关指令提醒工作人员进行台座上梁体的循环作业电机柔性启停避免

,,,。,

台座启动与停止过程的冲击造成的梁体断裂的情况发生台座移动速度多段可调操作人员手持无线遥控器

。,

操作可随时掌握梁体移动姿态确保梁体移动安全

,,。

314

..

智能蒸养系统intelligentsteamcuringsystem

使用智能应用软件或者是控制柜控制对箱梁进行蒸汽养护的系统

(App),。

注一般包括锅炉供汽管道蒸养棚控制系统等在取得市场监督部门的检验许可后投入使用

:、、、。。

315

..

智能温度控制intelligenttemperaturecontrol

通过智能反馈控制系统温度数据输入输出模块温度传感器湿度传感器等并利用手机专用

、、、,

实现多个终端数据控制并共享对蒸汽养护的温湿度进行过程控制的方式

App,。

316

..

智能蒸汽养护intelligentsteamcuring

箱梁带模静停后拆模通过智能移动式台座在蒸汽养护室内并通过智能温度控制系统控制各阶段

,,

温湿度的养护方式

。

注养护总时间经过工艺试验确定

:。

317

..

移梁movingboxgirders

箱梁在完成预应力施工后转运吊装至存梁区由存梁区转运至安装位置的过程

,,。

32符号

.

下列符号适用于本文件

。

L张拉至初应力σ时的钢绞线内缩测量初始值

0':0。

L张拉至相邻级应力σ时的钢绞线内缩测量初始值

1':1。

Lk张拉至控制应力σk时的钢绞线内缩测量初始值

':。

L张拉工作段长度内钢绞线的伸长量

Q:。

4施工准备

41技术准备

.

411熟悉设计图纸结合预制梁特点规划预制梁厂考虑预制梁结构规划智能环形生产线做好地质

..,,;

调查做好台座基础承载力检算确保基础牢固可靠做好厂建建设施工方案

,,;。

412预制施工前做好以下技术准备

..:

开工报告

a);

预制箱梁施工图及图纸会审纪要

b);

主要施工机械以及其配套设备的技术性能资料

c);

水泥砂碎石钢筋预应力材料外加剂等原材料及其制品的质检报告试验结果及混凝土配

d)、、、、、、

2

T/CSPSTC120—2023

合比设计

;

首件预制箱梁施工方案

e);

安全交底书技术交底书等内容

f)、。

42选址准备

.

421预制梁厂选址与布置应经过方案比选功能区规划合理应根据标段内桥梁的座数规模和分布

..,,、

情况以及总工期的要求结合桥址处的水文地质地形地貌现场设备和桥梁架设方法等情况确定预

,、、、,

制梁厂的座数和位置

。

422预制梁厂建设宜与桥梁下部结构施工基本同步启动避免出现梁等墩及墩等梁现象

..,“”“”。

423厂址应选在水电路便利处尽量选在地势较高处以利排水应根据现场实际情况做好场地

..、、,,。

的排水平整压实及硬化工作合理规划给排水电力通信线路敷设

、,、。

424为减少土地资源占用宜将预制梁厂设置在红线征地范围内考虑硬化层的再利用但不应影响

..,,,

后续施工拟设在桥台后路基上的预制梁厂宜尽量选择在挖方路基地段但应视土质情况预留路基土

。,

方待预制梁完成后再开挖到设计标高在梁厂建设前路堑边坡防护以及防排水设施等尽量提前施作

,。,

完毕如果确因各种条件限制需将预制梁厂设置在填方路堤或线外填方场地时应对场地分层碾压密

。,

实必要时需对场地表面进行土质改良防止产生不均匀沉降变形影响预制梁的质量当在红线外建设

,,。

智能化预制梁厂环形生产线时宜根据地形地质等条件设计建设梁厂临建工程

,。

43物资准备

.

431钢筋加工及绑扎应设置满足施工要求的封闭厂房

..
