GB/T 32077-2015 风力发电机组 变桨距系统

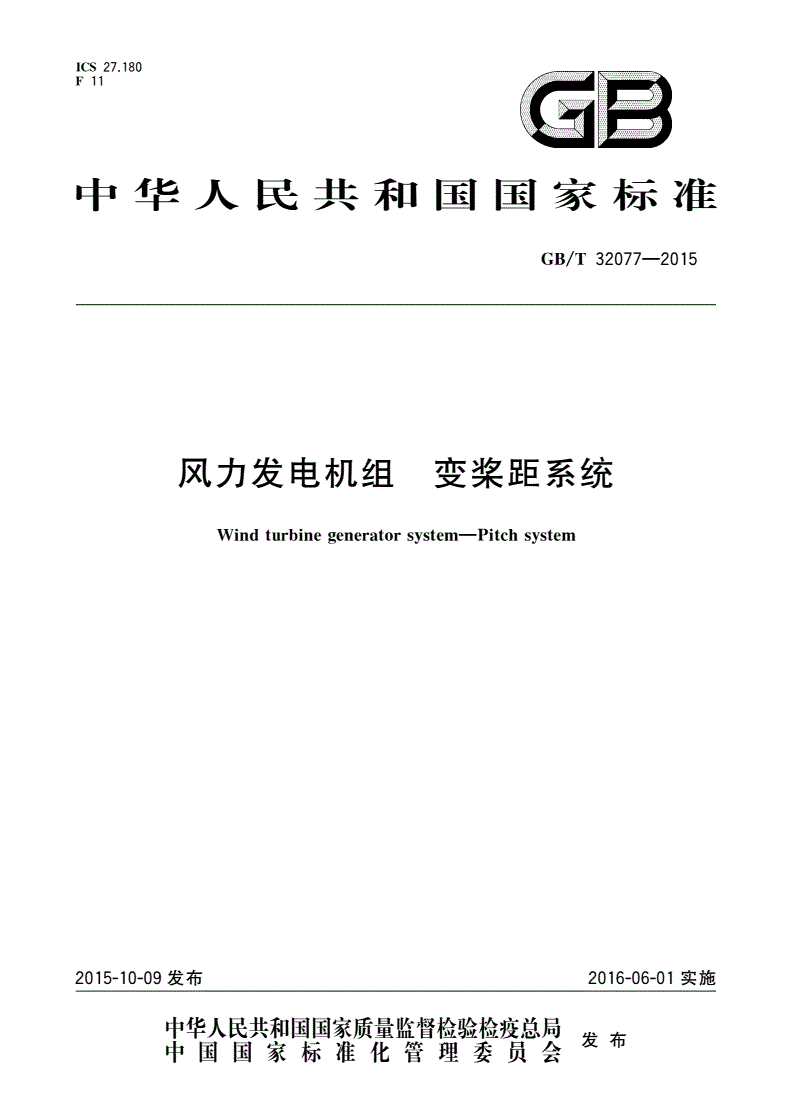

ICS27180

F11.

中华人民共和国国家标准

GB/T32077—2015

风力发电机组变桨距系统

Windturbinegeneratorsystem—Pitchsystem

2015-10-09发布2016-06-01实施

中华人民共和国国家质量监督检验检疫总局发布

中国国家标准化管理委员会

GB/T32077—2015

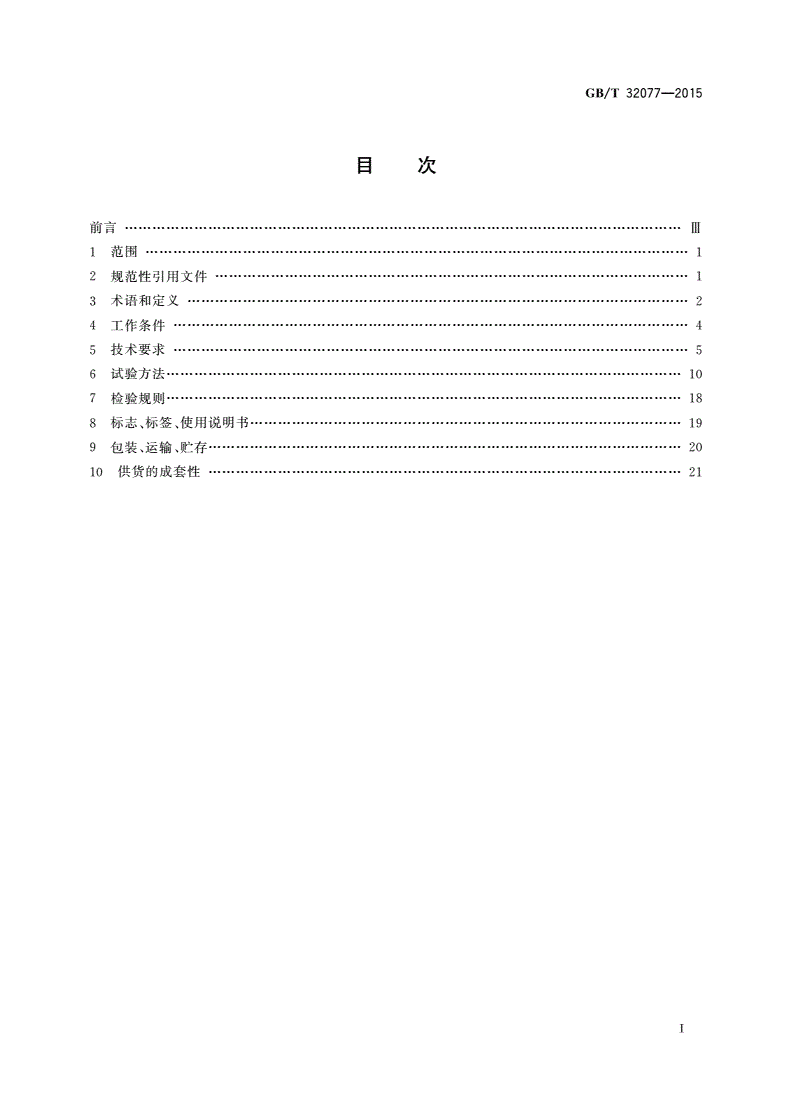

目次

前言

…………………………Ⅲ

范围

1………………………1

规范性引用文件

2…………………………1

术语和定义

3………………2

工作条件

4…………………4

技术要求

5…………………5

试验方法

6…………………10

检验规则

7…………………18

标志标签使用说明书

8、、…………………19

包装运输贮存

9、、…………………………20

供货的成套性

10…………………………21

Ⅰ

GB/T32077—2015

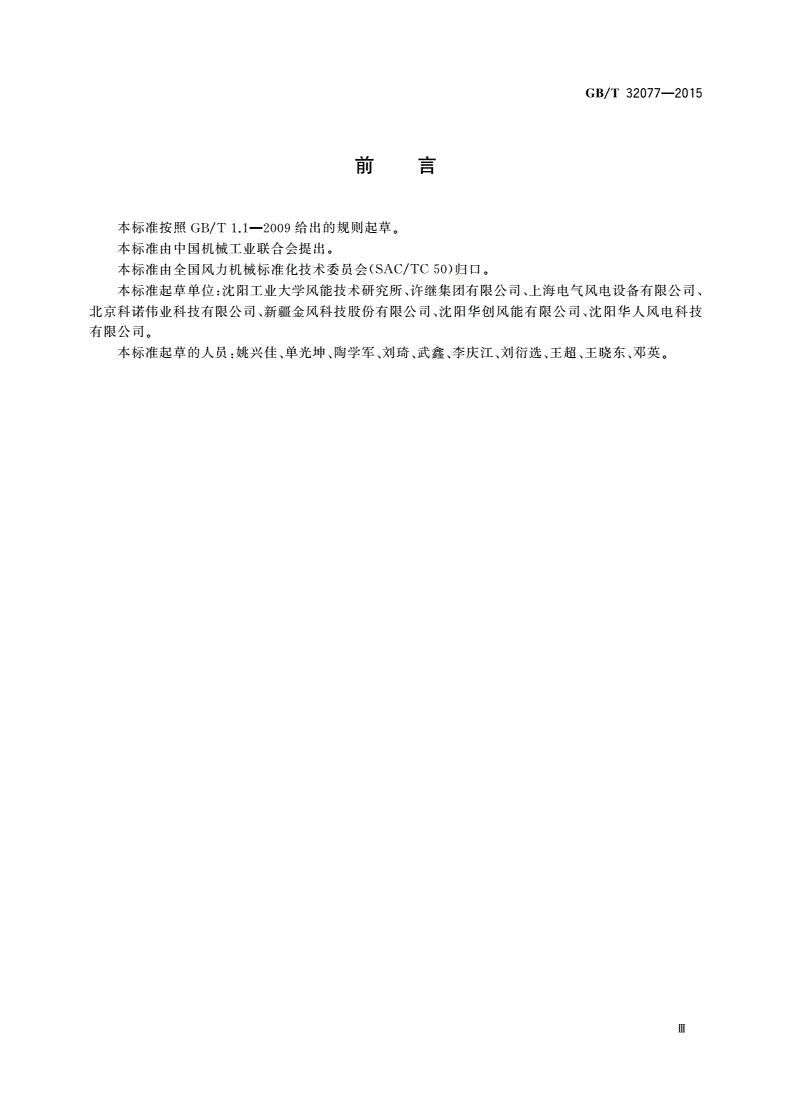

前言

本标准按照给出的规则起草

GB/T1.1—2009。

本标准由中国机械工业联合会提出

。

本标准由全国风力机械标准化技术委员会归口

(SAC/TC50)。

本标准起草单位沈阳工业大学风能技术研究所许继集团有限公司上海电气风电设备有限公司

:、、、

北京科诺伟业科技有限公司新疆金风科技股份有限公司沈阳华创风能有限公司沈阳华人风电科技

、、、

有限公司

。

本标准起草的人员姚兴佳单光坤陶学军刘琦武鑫李庆江刘衍选王超王晓东邓英

:、、、、、、、、、。

Ⅲ

GB/T32077—2015

风力发电机组变桨距系统

1范围

本标准规定了并网型风力发电机组变桨距系统的技术要求试验方法检验规则标志标签使用

、、、、、

说明书包装运输贮存等

、、、。

本标准适用于并网型水平轴三叶风轮风力发电机组用变桨距系统变桨距的驱动方式为液压驱

(),

动方式或电动驱动方式

。

2规范性引用文件

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

。,()。

包装储运图示标志

GB/T191

三相同步电机试验方法

GB/T1029

三相异步电动机试验方法

GB/T1032

直流电机试验方法

GB/T1311

环境试验试验方法编写导则术语和定义

GB/T2422

电工电子产品环境试验第部分试验方法试验低温

GB/T2423.1—20082:A:

电工电子产品环境试验第部分试验方法试验高温

GB/T2423.2—20082:B:

电工电子产品环境试验第部分试验方法试验恒定湿热试验

GB/T2423.3—20062:Cab:

电工电子产品环境试验第部分试验方法试验交变湿热

GB/T2423.4—20082:Db:(12h+

循环

12h)

电工术语基本术语

GB/T2900.1

电工术语风力发电机组

GB/T2900.53

声学环境噪声的描述测量与评价第部分环境噪声级测定

GB/T3222.2、2:

液压系统通用技术条件

GB/T3766

电气控制设备

GB/T3797—2005

外壳防护等级代码

GB4208(IP)

电工术语电磁兼容

GB/T4365

机械电气安全机械电气设备第部分通用技术条件

GB5226.11:

运输包装收发货标志

GB/T6388

液压元件通用技术条件

GB/T7935

工业产品使用说明书总则

GB/T9969

电气继电器第部分量度继电器和保护装置的振动冲击碰撞和地震

GB/T11287—200021:、、

试验第篇振动试验正弦

1:()

接触电流和保护导体电流的测量方法

GB/T12113

远动终端设备

GB/T13729—2002

液压传动油液固体颗粒污染等级代号

GB/T14039

量度继电器和保护装置的冲击与碰撞试验

GB/T14537—1993

1

GB/T32077—2015

量度继电器和保护装置第部分电气骚扰试验辐射电磁场抗扰度

GB/T14598.9—201022-3:

量度继电器和保护装置第部分电气骚扰试验电快速瞬变脉冲

GB/T14598.10—201222-4:/

群抗扰度试验

电气继电器第部分量度继电器和保护装置的电气骚扰试

GB/T14598.13—200822-1:

验脉冲群抗扰度试验

1MHz

量度继电器和保护装置第部分电气骚扰试验静电放电试验

GB/T14598.14—201022-2:———

电气继电器第部分量度继电器和保护装置的电磁兼容要求

GB/T14598.20—200726:

量度继电器和保护装置第部分产品安全要求

GB14598.27—200827:

电能质量三相电压不平衡

GB/T15543—2008

低压系统内设备的绝缘配合第部分原理要求和试验

GB/T16935.1—20081:、

风力发电机组设计要求

GB/T18451.1—2012

金属和合金的腐蚀大气腐蚀性分类

GB/T19292.1

特殊环境条件分级第部分干热

GB/T19608.11:

特殊环境条件分级第部分干热沙漠

GB/T19608.22:

特殊环境条件分级第部分高原

GB/T19608.33:

风电场接入电力系统技术规定

GB/T19963

低压成套开关设备和控制设备空壳体的一般要求

GB/T20641

大型风电场并网设计技术规范

NB/T31003

电力系统二次电路用控制及继电保护屏柜台通用技术条件

JB/T5777.2—2002(、)

电力系统二次电路用控制及继电保护屏柜台基本试验方法

JB/T5777.3—2002(、)

风力发电机组一般液压系统

JB/T10427

涂料和清漆防护涂料系统对钢结构的腐蚀防护第部分防护涂料系统

ISO12944-5:20075:

(Paintsandvarnishes—Corrosionprotectionofsteelstructuresbyprotectivepaintsystems—Part5:

Protectivepaintsystems)

用于液压系统部件的清洁度要求

NAS1638(Cleanlinessrequirementsofpartsuserinhydraulic

systems)

3术语和定义

界定的以及下列术语和定义适用于本文件

GB/T2422、GB/T2900.1、GB/T2900.53、GB/T4365。

31

.

变桨距系统pitchsystem

控制并调整风力发电机组叶片桨距角的装置主要包括变桨距控制装置变桨距驱动装置后备动

。、、

力源变桨距执行装置变桨距润滑装置和变桨距检测装置

、、。

311

..

电动变桨距系统electricpitchsystem

利用变桨距电机来完成调整叶片桨距角的装置主要包括变桨距控制器变桨距伺服驱动器或变

。、

频器后备电源电动机减速器变桨距轴承变桨距润滑系统变桨距检测装置等部件

、、、、、、。

312

..

液压变桨距系统hydraulicpitchsystem

利用液压缸或其他液压执行机构来完成调整叶片桨距角的装置主要包括变桨距控制器液压

()。、

站阀组蓄能器液压缸连杆机构变桨距轴承变桨距润滑系统变桨距检测装置等部件

、、、、、、、。

2

GB/T32077—2015

32

.

变桨距驱动装置pitchdriveequipment

用于驱动变桨距执行装置动作的装置

。

电动变桨距系统中的变桨距驱动器为变桨距伺服驱动器或变频器和电动机液压变桨距系统中

();

的变桨距驱动器为液压站和阀组

。

33

.

变桨距执行装置pitchactuatingequipment

驱动风力发电机组叶片转动调节叶片桨距角的装置

,。

电动变桨距系统中变桨距执行装置为减速器和变桨距轴承液压变桨距系统中变桨距执行装置为

;

液压缸或其他液压执行机构机械传动机构和变桨距轴承

()、。

34

.

桨距角工作范围operatingpitchanglerange

风力发电机组的运行范围内所对应的叶片桨距角的变化区间为桨距角的工作范围

。

35

.

独立变桨距控制individualpitchcontrol

变桨距系统在执行变桨距动作时每支叶片根据各自的控制目标独立地变化桨距角

,。

36

.

统一变桨距控制collectivepitchcontrol

变桨距系统在执行变桨距动作时每支叶片根据相同的控制目标改变桨距角

,。

37

.

最大变桨距速率themaximumpitchrate

桨距角变化速率所允许的最大值

。

38

.

顺桨feathering

风轮叶片的几何攻角改变到风轮叶片趋近零升力的状态

。

381

..

正常顺桨normalfeathering

变桨距系统在风力发电机组控制系统控制下进行的顺桨过程

。

382

..

紧急顺桨emergencyfeathering

变桨距系统不受风力发电机组控制系统控制自主进行的顺桨过程

。

39

.

变桨距系统定位误差pitchsystemtargetpositionerror

变桨距执行机构接受控制系统的变桨距指令完成变桨距动作时叶片桨距角实际位置与目标位置

,

的差值

。

310

.

后备动力源backuppowersupply

在电网掉电时为变桨距系统提供能量支撑的装置

。

电动变桨距系统中后备动力源为后备电源液压变桨距系统中后备动力源为蓄能器

;。

311

.

液压旋转接头hydraulicrotaryunion

液压旋转接头通常是用于向安装在旋转设备上的液压执行机构等输送液压介质的设备

。

3

GB/T32077—2015

312

.

导电滑环electricalslipring

利用导电部件的滑动或滚动接触静电耦合或电磁耦合在转动部件与静止部件之间传递电信号和

、,

电能的装置

。

313

.

安全链safe-chain

一种由风力发电机组若干关键保护节点串联组成的独立于控制系统的硬件保护回路

。

314

.

冗余技术redundancy

应用备用回路或系统承担故障回路或系统的工作使其仍能有效地执行所要求的功能的技术

,,。

4工作条件

41一般工作条件

.

411环境条件

..

环境条件包括

:

工作温度范围常温型低温型

a):-10℃~+40℃()/-30℃~+40℃();

生存温度范围常温型低温型

b):-20℃~+50℃()/-40℃~+50℃();

相对湿度小于或等于无凝露

c):95%,;

海拔高度小于或等于

d)2000m。

412电源要求

..

电源要求包括

:

交流电源电压允许偏差

a)-10%~+10%;

交流电源频率为

b)47.5Hz~51.5Hz;

交流电源的电压不平衡度应不超过短时应不超过详见第章

c)2%,4%(GB/T15543—20084

的规定

);

交流电源波形为正弦波谐波含量小于

d),5%;

直流电源电压允许偏差

e)-15%~+10%;

直流电源电压纹波系数应小于

f)5%。

413液压油的要求

..

液压油油温在时运动黏度值在22之间黏度指数应不低于

:40℃28.8mm/s~35.2mm/s,140。

油液清洁度油液清洁度按照标准分级要求不大于级或按照标准分

:NAS1638,8,GB/T14039

级要求不大于级

,-/17/14。

414使用场所的要求

..

使用场所应满足以下要求

:

变桨距系统工作环境中不应有腐蚀破坏绝缘的气体或其他介质不应有易燃易爆的介质不

a)、,,

应有明显的及较严重的霉菌

;

变桨距系统的工作环境应避免雨雪砂的进入

b)、、;

使用场所的接地电阻应小于等于

c)4Ω。

4

GB/T32077—2015

42特殊使用条件

.

特殊使用条件见的规定

GB/T19608.1,GB/T19608.2,GB/T19608.3。

43其他条件

.

超过和所规定的正常和特殊使用条件的由用户与制造厂协商

4.14.2。

5技术要求

51设计总则

.

511系统防腐要求

..

在寿命期内对于陆上风力发电机组变桨距系统的防腐应满足标准及以上的

,,GB/T19292.1C3

规定和要求对于海上风力发电机组变桨距系统的防腐应满足标准及以上的规定

;,GB/T19292.1C4

和要求安装面应该用以溶剂的方法很容易清洗的材料保护需要防腐的零部件表面其防腐蚀涂装

。。,

标准应符合标准的规定

ISO12944-5:2007。

512通用技术要求

..

5121角度采样周期不应大于

...25ms;

5122三个叶片角度反馈给控制系统周期不应大于

...100ms;

5123风力发电机组在额定载荷下变桨距系统定位误差不应大于若采用统一变桨距控制的

...,0.75°。

变桨距系统三个叶片的不同步不应大于

1°;

5124变桨距系统接收调桨距指令到变桨距轴承开始动作时间不应大于

...200ms;

5125变桨距系统在最大负载转矩下持续运行时间不应低于

...3s。

513采购方应提供的技术要求

..

5131采购方应提供电动变桨距系统应满足的技术条件

...:

运行环境环境温度储存温度空气湿度海拔高度

a):、、、;

一般技术参数设计寿命防腐等级外壳防护等级柜体材料定位误差轴承齿数驱动齿轮

b):、、、、、/

齿数减速机变速比正常变桨距速度最大变桨距速度储存温度加热到启动温度的时间电

、、、、、

压电气接口机械接口变桨距系统的额定工作转矩和最大工作转矩等

、、、。

5132采购方应提供液压变桨距系统应满足的技术条件

...:

运行环境环境温度生存温度空气湿度海拔高度

a):、、、;

一般技术参数电气绝缘等级防腐等级设计寿命维修周期年生产时间正常变桨距速度

b):、、、、、、

最大变桨距速度变桨距类型变桨距范围定位误差载荷系统输出的额定力矩系统输出的

、、、、、、

最大力矩电气接口机械接口等

、,。

52设计要求

.

521控制设计要求

..

5211在风力发电机组安全链动作及其他非安全链动作的故障情况下应能够执行叶片顺桨保证风

...,

力发电机组的安全

。

5

GB/T32077—2015

5212风力发电机组运行时应能接收风力发电机组控制系统指令实时调节桨距角当接收到正常

...,,;

关机指令时应能将叶片桨距角调至顺桨状态

,。

5213在电网掉电时应在满足电网对低电压穿越要求的基础上自动投入后备动力源驱动叶片顺桨

...,。

5214应采用冗余设计功能保证装置的可靠性

...,。

5215应具备手动调桨距及维护功能能够通过人机界面计算机软件或便携式设备对装置进行参数

...,、

设置校准及状态信息的读取通过手动调节桨距角以及故障时的诊断和分析

、,,
