CJ/T 404-2012 防气蚀大压差可调减压阀

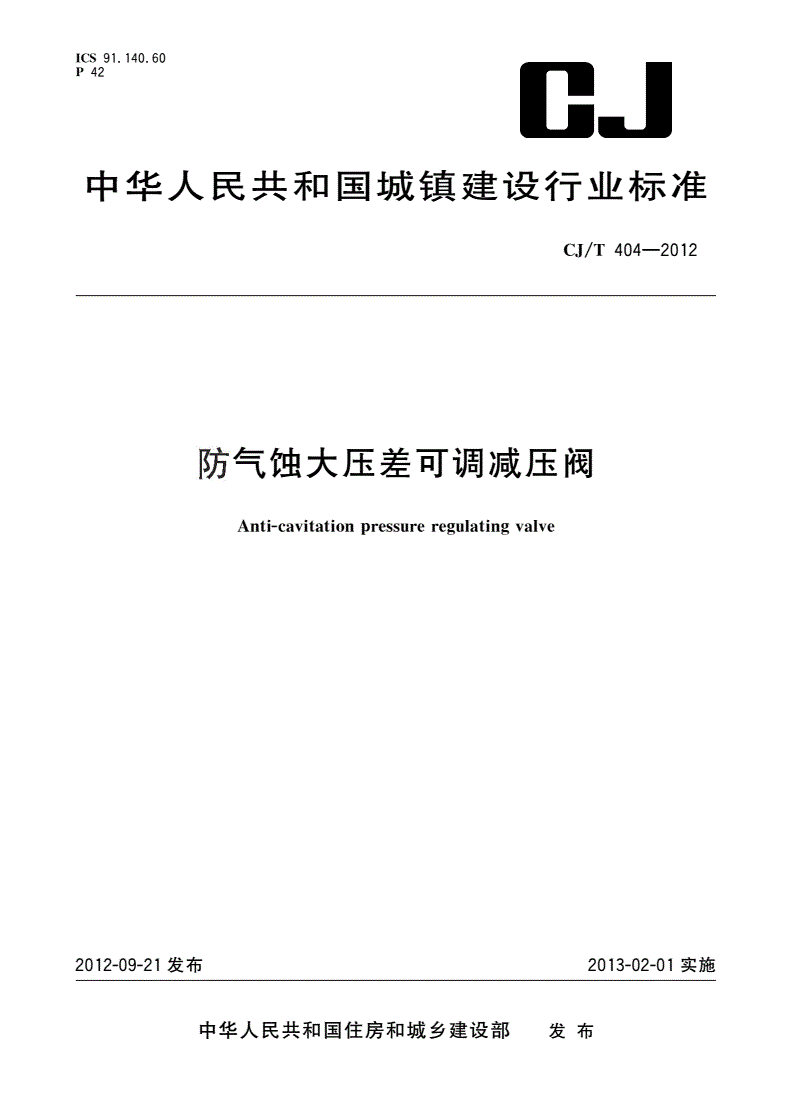

ICS9114060

P42..

中华人民共和国城镇建设行业标准

CJ/T404—2012

防气蚀大压差可调减压阀

Anti-cavitationpressureregulatingvalve

2012-09-21发布2013-02-01实施

中华人民共和国住房和城乡建设部发布

CJ/T404—2012

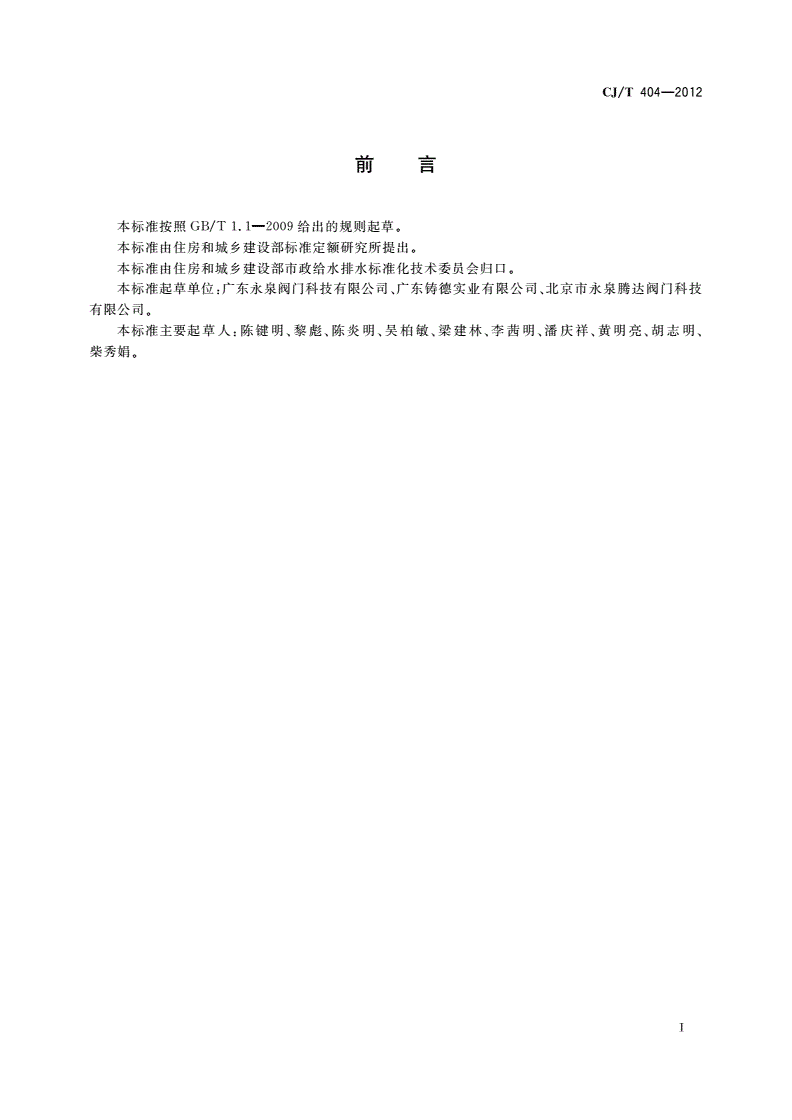

前言

本标准按照给出的规则起草

GB/T1.1—2009。

本标准由住房和城乡建设部标准定额研究所提出

。

本标准由住房和城乡建设部市政给水排水标准化技术委员会归口

。

本标准起草单位广东永泉阀门科技有限公司广东铸德实业有限公司北京市永泉腾达阀门科技

:、、

有限公司

。

本标准主要起草人陈键明黎彪陈炎明吴柏敏梁建林李茜明潘庆祥黄明亮胡志明

:、、、、、、、、、

柴秀娟

。

Ⅰ

CJ/T404—2012

防气蚀大压差可调减压阀

1范围

本标准规定了防气蚀大压差可调减压阀的术语和定义结构型式产品型号零件材料及结构要

、、、、

求试验方法检验规则标志包装运输和贮存

、、、、、。

本标准适用于公称尺寸为公称压力为介质温度小于或等于给

DN50~DN1200,PN10~PN50,60℃,

水用防气蚀大压差可调减压阀

。

2规范性引用文件

下列文件对于本文件的应用是必不可少的凡是注日期的引用文件仅注日期的版本适用于本文

。,

件凡是不注日期的引用文件其最新版本包括所有的修改单适用于本文件

。,()。

管道元件公称尺寸的定义和选用

GB/T1047DN()

管道元件公称压力的定义和选用

GB/T1048PN()

不锈钢棒

GB/T1220

冷卷圆柱螺旋弹簧技术条件第部分压缩弹簧

GB/T1239.2—20092:

铜及铜合金拉制管

GB/T1527

一般公差未注公差的线性和角度尺寸的公差

GB/T1804—2000

紧固件机械性能不锈钢螺栓螺钉和螺柱

GB/T3098.6、

紧固件机械性能不锈钢螺母

GB/T3098.15

磁性基体上非磁性覆盖层覆盖层厚度测量磁性法

GB/T4956

色漆和清漆铅笔法测定漆膜硬度

GB/T6739—2006

非密封管螺纹

GB/T730755°

用在腐蚀条件下的搪玻璃设备的高电压试验方法

GB/T7993

铁制和铜制螺纹连接阀门

GB/T8464

涂装前钢材表面锈蚀等级和除锈等级

GB/T8923—1988

色漆和清漆漆膜的划格试验

GB/T9286—1998

工业用筛板板厚的圆孔和方孔筛板

GB/T10612<3mm

通用阀门标志

GB/T12220

通用阀门铜合金铸件技术条件

GB/T12225

通用阀门球墨铸铁件技术条件

GB/T12227

通用阀门不锈钢铸件技术条件

GB/T12230

减压阀一般要求

GB/T12244

减压阀性能试验方法

GB/T12245

工业阀门压力试验

GB/T13927

生活饮用水输配水设备及防护材料的安全性评价标准

GB/T17219

整体铸铁法兰

GB/T17241.6

铸铁管法兰技术条件

GB/T17241.7

橡胶密封件给排水管及污水管道用接口密封圈材料规范

GB/T21873、

针型截止阀

JB/T7747

1

CJ/T404—2012

通用阀门供货要求

JB/T7928

弹簧用不锈钢丝

YB/T11

3术语和定义

下列术语和定义适用于本文件

。

31

.

防气蚀大压差可调减压阀anti-cavitationpressureregulatingvalve

具有防止阀座发生气蚀的功能减压比大于或等于的先导式可调减压阀

、3∶1。

4结构型式

防气蚀大压差可调减压阀以下简称减压阀的结构型式如图图所示

()1、2。

说明

:

阀体活塞密封圈

1———;9———;

过滤网活塞

2———;10———;

减压孔板弹簧

3———;11———;

球阀阀瓣密封圈

4———;12———;

过滤器球阀

5———;13———;

针形调节阀阀座

6———;14———;

活塞缸防气蚀罩

7———;15———;

先导阀阀盖

8———;16———。

图1防气蚀大压差可调减压阀带过滤的结构型式

()

2

CJ/T404—2012

说明

:

阀体活塞缸

1———;9———;

减压孔板活塞

2———;10———;

球阀球阀

3———;
