JJF 1364-2012 二氧化硫气体检测仪型式评价大纲

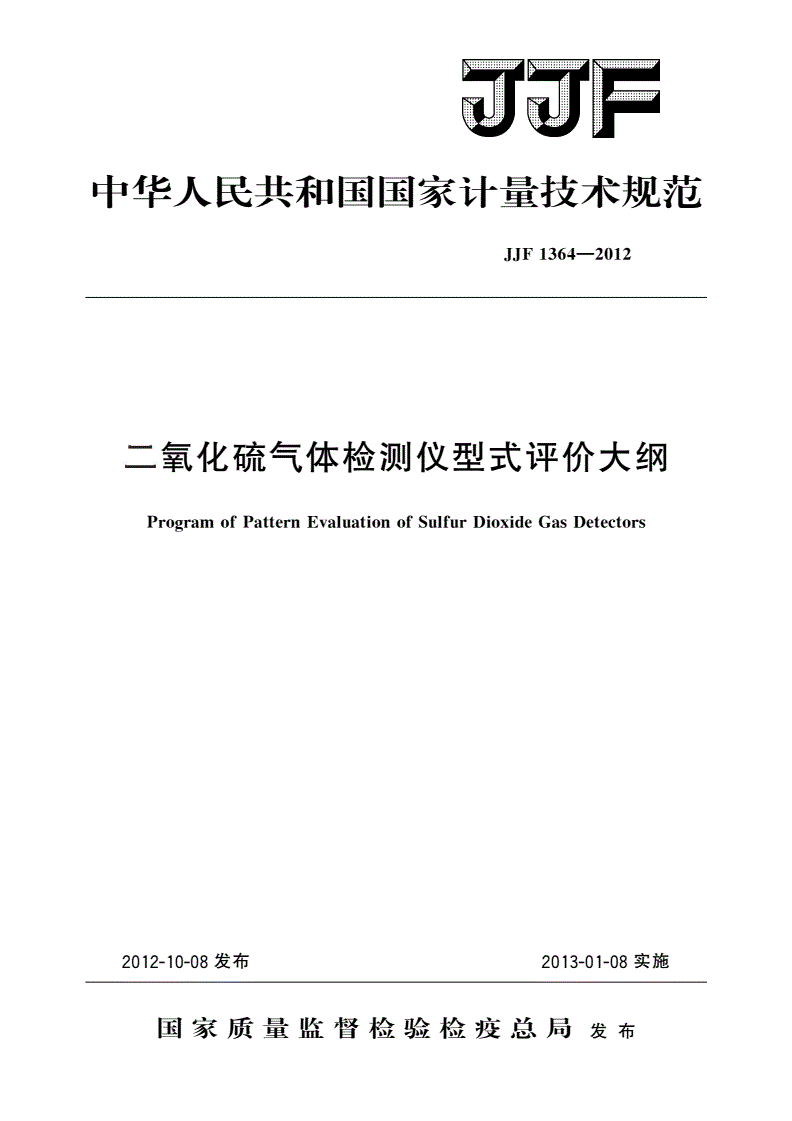

中华人民共和国国家计量技术规范

JJF1364—2012

二氧化硫气体检测仪型式评价大纲

ProgramofPatternEvaluationofSulfurDioxideGasDetectors

2012-10-08发布2013-01-08实施

国家质量监督检验检疫总局发布

JJF1364—2012

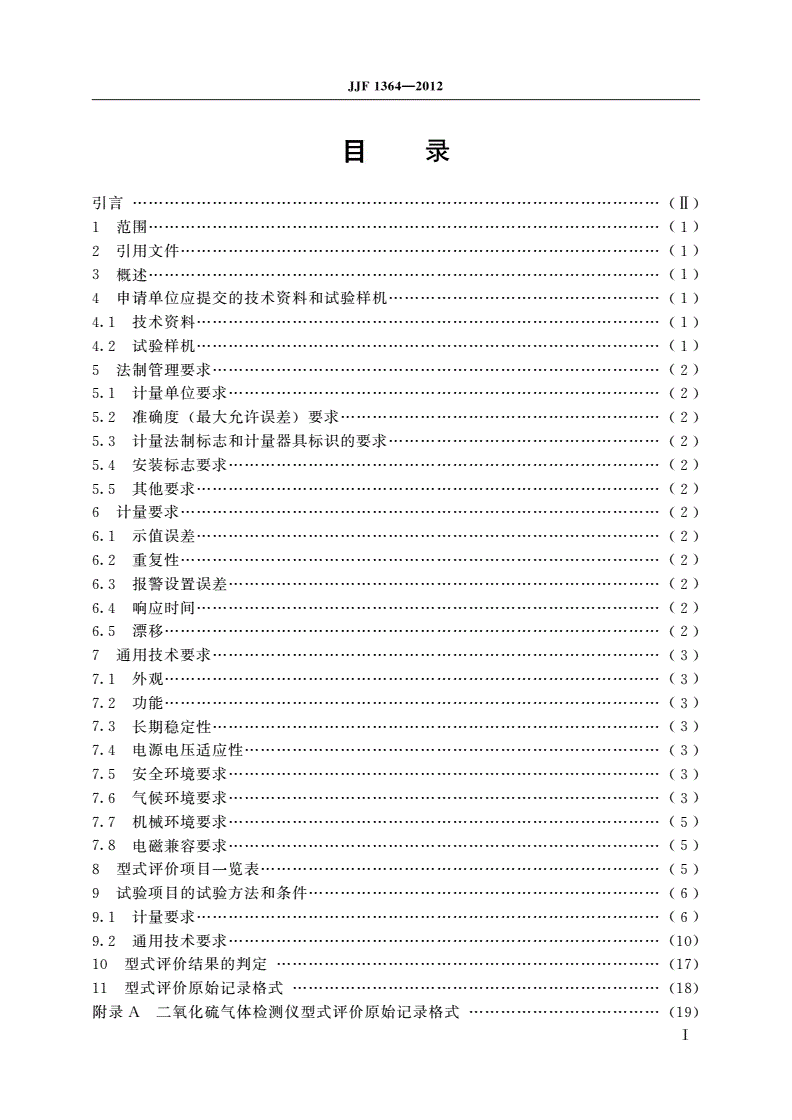

目录

引言………………………

(Ⅱ)

范围……………………

1(1)

引用文件………………

2(1)

概述……………………

3(1)

申请单位应提交的技术资料和试验样机……………

4(1)

技术资料……………

4.1(1)

试验样机……………

4.2(1)

法制管理要求…………

5(2)

计量单位要求………………………

5.1(2)

准确度最大允许误差要求……………………

5.2()(2)

计量法制标志和计量器具标识的要求……………

5.3(2)

安装标志要求………………………

5.4(2)

其他要求……………

5.5(2)

计量要求………………

6(2)

示值误差……………

6.1(2)

重复性………………

6.2(2)

报警设置误差………………………

6.3(2)

响应时间……………

6.4(2)

漂移…………………

6.5(2)

通用技术要求…………

7(3)

外观…………………

7.1(3)

功能…………………

7.2(3)

长期稳定性…………

7.3(3)

电源电压适应性……………………

7.4(3)

安全环境要求………………………

7.5(3)

气候环境要求………………………

7.6(3)

机械环境要求………………………

7.7(5)

电磁兼容要求………………………

7.8(5)

型式评价项目一览表…………………

8(5)

试验项目的试验方法和条件…………

9(6)

计量要求……………

9.1(6)

通用技术要求………………………

9.2(10)

型式评价结果的判定………………

10(17)

型式评价原始记录格式……………

11(18)

附录二氧化硫气体检测仪型式评价原始记录格式………………

A(19)

Ⅰ

JJF1364—2012

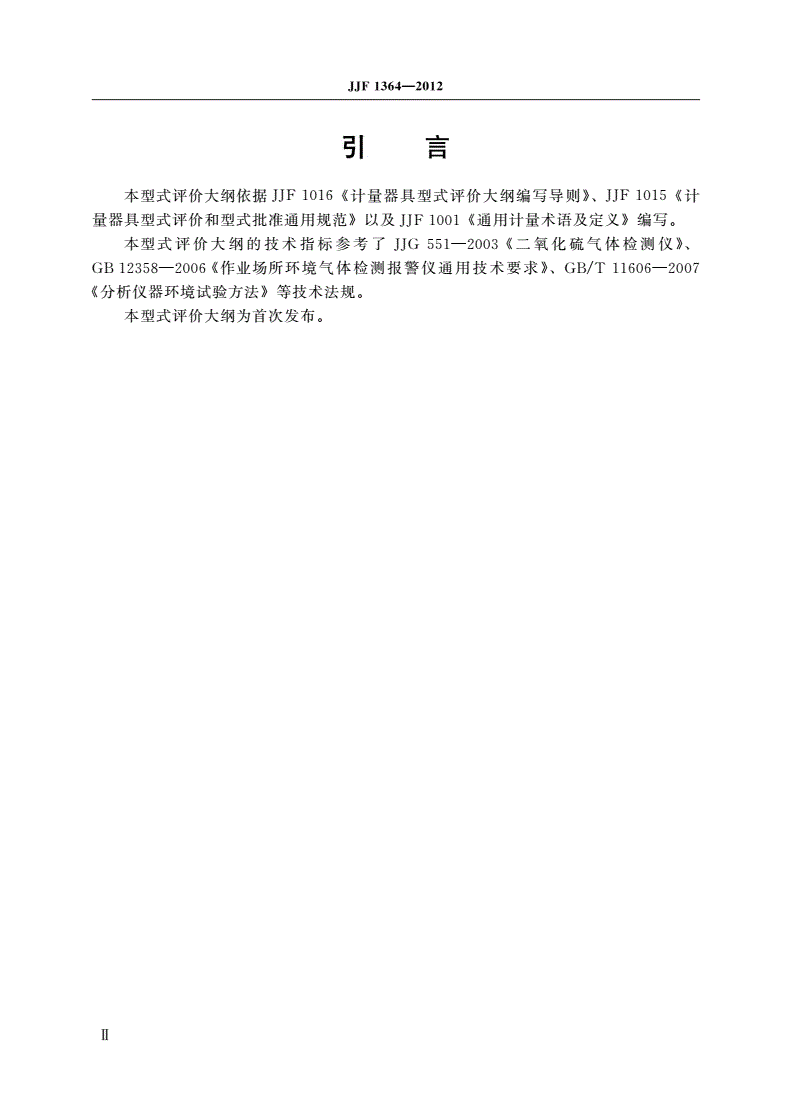

引言

本型式评价大纲依据计量器具型式评价大纲编写导则计

JJF1016《》、JJF1015《

量器具型式评价和型式批准通用规范以及通用计量术语及定义编写

》JJF1001《》。

本型式评价大纲的技术指标参考了二氧化硫气体检测仪

JJG551—2003《》、

作业场所环境气体检测报警仪通用技术要求

GB12358—2006《》、GB/T11606—2007

分析仪器环境试验方法等技术法规

《》。

本型式评价大纲为首次发布

。

Ⅱ

JJF1364—2012

二氧化硫气体检测仪型式评价大纲

1范围

本型式评价大纲适用于二氧化硫气体检测仪包括二氧化硫气体检测报警仪和二氧

(

化硫气体分析仪以下简称仪器的型式评价

)()。

2引用文件

二氧化硫气体检测仪

JJG551—2003

分析仪器环境试验方法

GB/T11606—2007

作业场所环境气体检测报警仪通用技术要求

GB12358—2006

电磁兼容试验和测量技术静电放电抗扰度试验

GB/T17626.2—2006

电磁兼容试验和测量技术射频电磁场辐射抗扰度试验

GB/T17626.3—2006

电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度

GB/T17626.4—2008

试验

上述文件中的条款通过本大纲的引用而成为本大纲的条款凡是注日期的引用文

。

件其随后所有的修改单不包括勘误的内容或修改版均不适用于本大纲然而鼓

,(),,

励根据本大纲达成协议的各方研究是否可使用这些文件的最新版本凡是不注日期的引

。

用文件其最新版本包括所有的修改单适用于本大纲

,()。

3概述

仪器的检测原理主要有电化学式热导式光学式等仪器主要由传感器放大电

、、。、

路和显示器组成按工作状态可分为非连续性测量仪器和连续性测量仪器按采样方式

。。

可分为扩散式和吸入式按使用方式可分为便携式和固定式

。。

4申请单位应提交的技术资料和试验样机

技术资料

4.1

样机照片

a);

产品标准含检验方法

b)();

总装图电路图和主要零部件图

c)、;

使用说明书

d);

制造单位或技术机构所做的试验报告

e);

凡产品注明具有防爆功能的应提供防爆合格证

f)。

试验样机

4.2

申请单位应提供自己生产的样机申请单位可以按单一产品提出申请也可以按系

。,

列产品提出申请凡按单一产品申请的一般情况下应提供三台样机固定安装式检测

。,,

1

JJF1364—2012

报警仪应提供六台样机其中任意三台用于长期稳定性试验按系列产品申请的每个

,。,

系列产品中抽取三分之一有代表性的规格产品每种规格提供试验样机的数量按申请

;,

单一产品的原则执行按以上原则样机数量太多的可适当减少样机数量

;,,。

5法制管理要求

计量单位要求

5.1

仪器应采用法定计量单位

。

准确度最大允许误差要求

5.2()

仪器的最大允许误差应符合的规定

JJG551—2003。

计量法制标志和计量器具标识的要求

5.3

仪器的铭牌或面板表头等明显部位应标注计量法制标志和计量器具标识其标

、,

志编号和说明必须清晰可辨牢固可靠

、,。

计量法制标志一般包括以下内容

5.3.1

制造计量器具许可证标志和编号试验样机应留有相应位置只对国产仪器

———(,);

计量器具型式批准标志和编号试验样机可留有相应位置本项为非强制性规

———(,

定

)。

计量器具标识一般包括以下内容

5.3.2

仪器的名称规格型号生产厂名制造日期出厂编号

———、()、、、;

仪器的主要技术指标

———;

具有防爆功能的仪器应有防爆标志及编号

———,。

安装标志要求

5.4

对安装不当会影响准确度等性能的仪器应该有安装说明的标志

,。

其他要求

5.5

必须符合其他有关法制管理要求

。

6计量要求

示值误差

6.1

示值误差不超过

±5%FS。

重复性

6.2

重复性不大于

2%。

报警设置误差

6.3

报警设置误差不超过最大示值误差的

1/2。

响应时间

6.4

扩散式仪器响应时间不超过泵吸式仪器响应时间不超过

60s,30s。

漂移

6.5

零点漂移和示值漂移均不超过示值误差

。

2

JJF1364—2012

7通用技术要求

外观

7.1

仪器表面应光洁平整漆色镀层均匀无剥落锈蚀现象

7.1.1,,。

所有铭牌及标志应清楚持久各紧固件牢固可靠

7.1.2、,。

通电检查时仪器应能正常工作仪器的显示应清晰完整各调节旋钮应能正

7.1.3,。。

常调节

。

功能

7.2

报警仪器应有声光或报警电信号输出功能

、。

使用电池供电的仪器当欠压显示时应能发出与报警信号有明显区别的声或光指

,,

示信号

。

长期稳定性

7.3

固定安装的检测报警仪应能连续运行试验期间仪器应能正常工作试验

,28d。,。

后其示值误差应符合的要求

,6.1。

电源电压适应性

7.4

对于交流供电的仪器当供电电压为额定值的时其示值误差应符合

7.4.1,±15%,

的要求

6.1。

对于直流供电的仪器当供电电压为最低工作电压或最高工作电压时其示值

7.4.2,,

误差应符合的要求

6.1。

对于使用电池供电的便携式检测报警仪电池的工作时间应不少于在欠

7.4.3,8h。

压显示时能再连续工作单次工作方式再操作次其示值误差应符合

,15min,10,6.1

的要求

。

对于使用电池供电的固定式检测报警仪电池的工作时间应不少于在欠

7.4.4,30d。

压显示时再工作其示值误差应符合的要求

24h,6.1。

安全环境要求

7.5

绝缘电阻

7.5.1

使用交流供电的仪器绝缘电阻应不小于经受潮预处理的仪器绝缘电

,40MΩ。,

阻应不小于

2MΩ。

绝缘强度

7.5.2

使用交流供电的仪器应能承受正弦交流电压判定电流

,1.5kV、50Hz,10mA,

历时的绝缘强度试验试验期间仪器不应出现击穿或飞弧现象

1min。。

气候环境要求

7.6

高温试验

7.6.1

检测报警仪试验温度

:55℃。

分析仪试验温度按使用环境条件分为组见表具体试验温度组别按照企业标

3,1。

准的规定进行选择

。

3

JJF1364—2012

表1高温试验

组别

试验温度

组组组

ABC

高温

35℃40℃55℃

注:组通常指具有一般保温供暖及通风的室内环境。本组适用于实验室仪器。

1.A

组通常指无保温供暖及通风的室内环境。本组适用于工业过程仪器。

2.B

组通常指有遮蔽或无遮蔽的室外环境。本组适用于室外使用仪器。

3.C

持续时间

:2h。

试验期间仪器应能正常工作试验持续时间到达后仪器应无破坏涂覆和腐蚀现

,。,

象组组仪器示值误差应不超过组仪器及检测报警仪示值误差应不

,A、B±5%FS,C

超过

±10%FS。

低温试验

7.6.2

检测报警仪试验温度

:-10℃。

分析仪试验温度按使用环境条件分为组见表具体试验温度组别按照企业标

3,2。

准的规定进行选择

。

表2低温试验

组别

试验温度

组组组

ABC

低温

5℃0℃-10℃

持续时间

:2h。

试验期间仪器应能正常工作试验持续时间到达后仪器应无破坏涂覆和腐蚀现

,。,

象组组仪器示值误差应不超过组仪器及检测报警仪示值误差应不

,A、B±5%FS,C

超过

±10%FS。

恒定湿热试验

7.6.3

试验温度

:40℃;

相对湿度

:93%RH;

持续时间

:2h。

试验期间仪器应能正常工作试验持续时间到达后仪器应无破坏涂覆和腐蚀现

,。,

象其示值误差应不超过

,±10%FS。

高温贮存试验

7.6.4

试验温度

:55℃;

持续时间

:8h。

试验后仪器应无破坏涂覆和腐蚀现象其示值误差应符合的要求

,;6.1。

低温贮存试验

7.6.5

试验温度带液晶显示器的仪器试验温度为

:-40℃(-20℃);

4

JJF1364—2012

持续时间

:8h。

试验后仪器应无破坏涂覆和腐蚀现象其示值误差应符合的要求

,;6.1。

机械环境要求

7.7

振动试验

7.7.1

频率范围加速度2扫频速率轴线数为每个

10Hz~150Hz,5m/s,1oct/min,3,

轴线上扫频次数为次试验期间便携式仪器应能正常工作试验后便携式仪器

10;,;,

和固定式仪器均不应有机械损伤和紧固部位松动现象其示值误差应符合的要求

;6.1。

跌落试验

7.7.2

跌落高度符合下列要求

:

质量小于的仪器跌落高度为

a)1kg,250mm;

质量在之间的仪器跌落高度为

b)1kg~10kg,100mm;

质量在以上的仪器跌落高度为

c)10kg,50mm。

跌落次数次

1。

试验后仪器不应有机械损伤和紧固部位松动现象其示值误差应符合的

,;6.1

要求

。

电磁兼容要求

7.8

射频电磁场辐射抗扰度试验

7.8.1

场强频率范围试验期间仪器应能正常工

:10V/m;:80MHz~1000MHz。,

作试验后其示值误差应符合的要求

;,6.1。

静电放电抗扰度试验

7.8.2

放电电压放电次数次试验期间仪器应能正常工作试验后其

:8kV;:10。,;,

示值误差应符合的要求

6.1。

电快速瞬变脉冲群抗扰度试验

7.8.3

瞬变脉冲电压电源线其他连接线极性正负时间每次

:AC2kV,1kV;:、;:

试验期间仪器应能正常工作试验后其示值误差应符合的要求

1min。,;,6.1。

8型式评价项目一览表

仪器的型式评价项目见表

3。

表3型式评价项目一览表

序号型式评价项目重要性分类备注

法制管理要求

计量单位主要单项

1

准确度最大允许误差主要单项

2()

标志和标识主要单项

3

安装标志主要单项

4

其他要求主要单项

5

5

JJF1364—2012

表3续

()

序号型式评价项目重要性分类备注

计量要求

示值误差主要单项

6

重复性主要单项

7

报警设置误差主要单项

8

响应时间主要单项

9

漂移主要单项

10

通用技术要求

外观非主要单项

11

功能主要单项

12

长期稳定性主要单项限固定式检测报警仪

13

电池工作时间试验

电源电压适应性主要单项

14数据可由厂家提供

绝缘电阻主要单项限交流供电的仪器

15

绝缘强度主要单项限交流供电的仪器

16

高温试验主要单项

17

低温试验主要单项

18

恒定湿热试验主要单项

19

高温贮存试验主要单项

20

低温贮存试验主要单项

21

振动试验主要单项

22

跌落试验主要单项

23

射频电磁场辐射抗扰度试验主要单项

24

静电放电抗扰度试验主要单项

25

电快速瞬变脉冲群抗扰度试验主要单项限交流供电的仪器

26

9试验项目的试验方法和条件

计量要求

9.1

示值误差

9.1.1

试验目的

9.1.1.1

检验仪器的示值误差是否符合的要求

6.1。

试验条件

9.1.1.2

6

JJF1364—2012

环境温度

:20℃±5℃;

相对湿度

:45%RH~75%RH;

电源电压交流或额定值直流

:220V±22V()±10%
