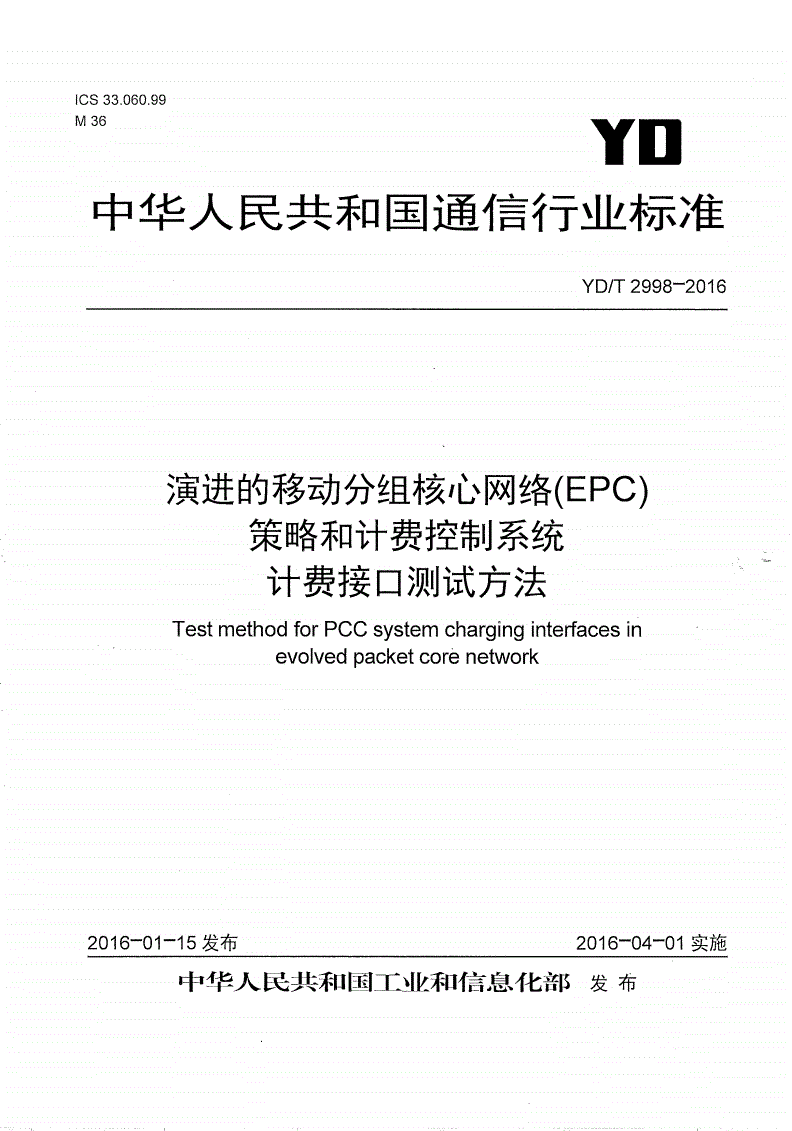

YD/T 2998-2016 演进的移动分组核心网络（EPC） 策略和计费控制系统 计费接口测试方法

ICS33.060.99

M36YD

中华人民共和国通信行业标准

YD/T2998-2016

演进的移动分组核心网络(EPC)

策略和计费控制系统

计费接口测试方法

TestmethodforPCCsystemcharginginterfacesin

evolvedpacketcorenetwork

2016—01-15发布2016—04-01实施

中华人民共和国工业和信息化部发布

YD/T2998-2016

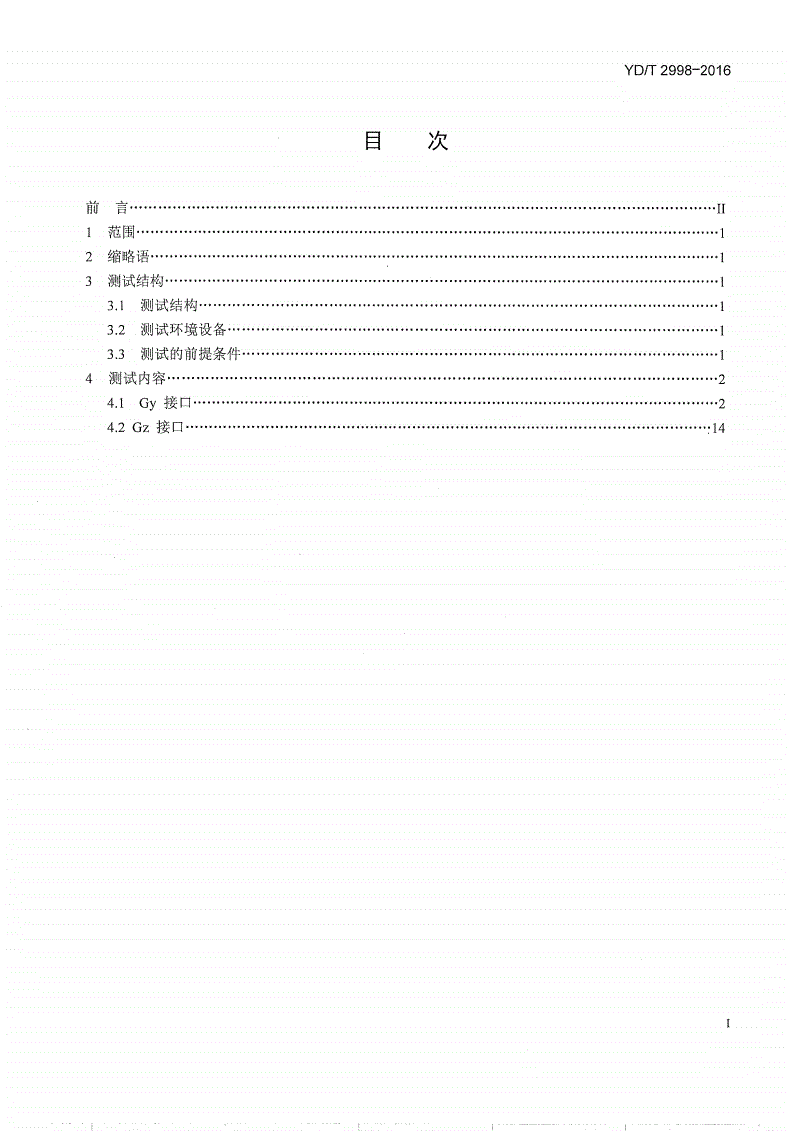

目次

toH......................................................................................II

1麵......................................................................................1

2猶@..................................;................................................1

3臟躺.................................................................................1

3.1测试结构............................................................................1

3.2测试环境设备........................................................................1

3.3测试的前提条件.......................................................................1

4U•试哺.................................................................................2

4.1Gy接口.............................................................................2

4.2Gz接口............................................................................14

I

YD/T2998-2016

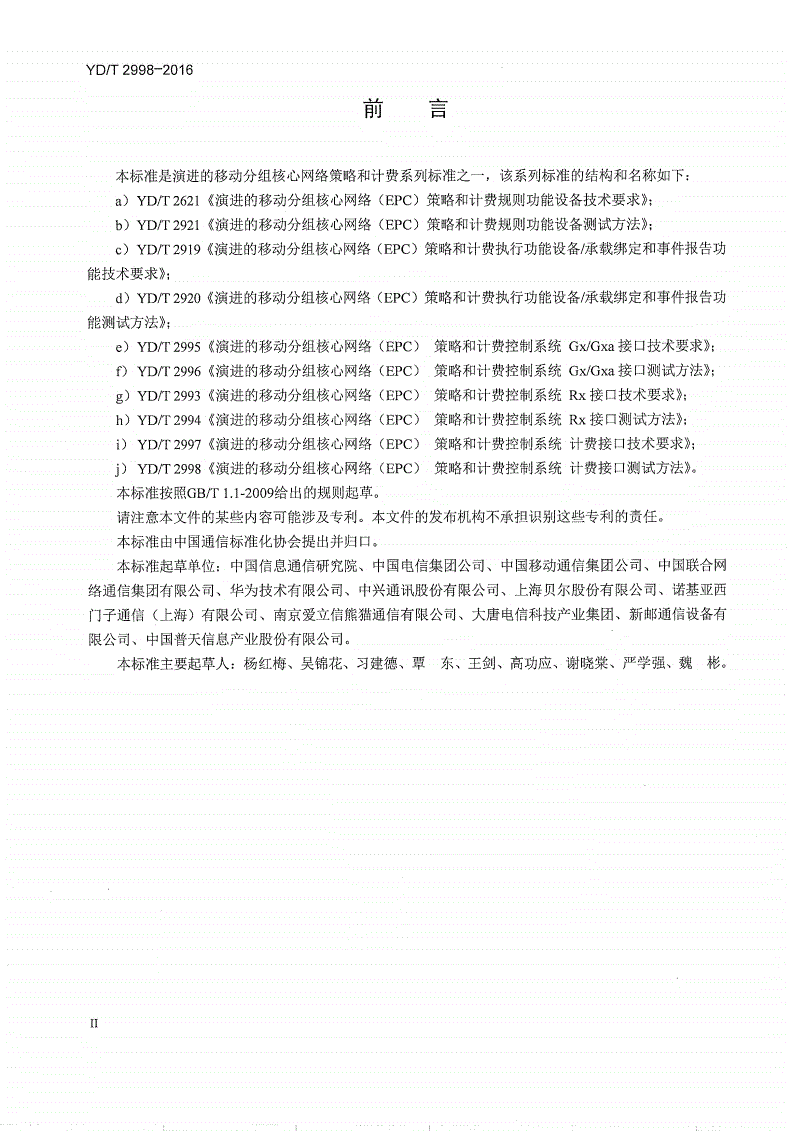

刖言

本标准是演进的移动分组核心网络策略和计费系列标准之一，该系列标准的结构和名称如下：

a)YD/T2621《演进的移动分组核心网络（EPC)策略和计费规则功能设备技术要求》；

b)YD/T2921《演进的移动分组核心网络（EPC)策略和计费规则功能设备测试方法》；

c)YD/T2919《演进的移动分组核心网络（EPC)策略和计费执行功能设备/承载绑定和事件报告功

能技术要求》；

d)YD/T2920《演进的移动分组核心网络（EPC)策略和计费执行功能设备/承载绑定和事件报告功

能测试方法》；

e)YD/T2995《演进的移动分组核心网络（EPC)策略和计费控制系统Gx/Gxa接口技术要求》;

f)YD/T2996《演进的移动分组核心网络（EPC)策略和计费控制系统Gx/Gxa接口测试方法》;

g)YD/T2993《演进的移动分组核心网络（EPC)策略和计费控制系统Rx接口技术要求》；

h)YD/T2994《演进的移动分组核心网络（EPC)策略和计费控制系统Rx接口测试方法》；

i)YD/T2997《演进的移动分组核心网络（EPC)策略和计费控制系统计费接口技术要求》；

j)YD/T2998《演进的移动分组核心网络（EPC)策略和计费控制系统计费接口测试方法》。

本标准按照GB/T1.1-2009给出的规则起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

本标准由中国通信标准化协会提出并归口。

本标准起草单位：中国信息通信研宄院、中国电信集团公司、中国移动通信集团公司、中国联合网

络通信集团有限公司、华为技术有限公司、中兴通讯股份有限公司、上海贝尔股份有限公司、诺基亚西

门子通信（上海）有限公司、南京爱立信熊猫通信有限公司、大唐电信科技产业集团、新邮通信设备有

限公司、中国普天信息产业股份有限公司。

本标准主要起草人：杨红梅、吴锦花、习建德、覃东、王剑、高功应、谢晓棠、严学强、魏彬。

YD/T2998-2016

演进的移动分组核心网络（EPC)策略和计费控制系统

计费接口测试方法

1范围

本标准规定演进的移动分组核心网络策略和计费控制系统计费接口的测试结构、测试环境设备、测

试的前提条件、测试内容以及测试方法等。

本标准适用于支持采用演进的移动分组核心网络（EPC)架构的GERAN、UTRAN、e-UTRAN接入

和cdma2000eHRPD接入的策略及计费执行功能（PCEF)、在线计费系统（OCS)、离线计费系统(OFCS)。

2缩略语

下列缩略语适用于本文件。

AFApplicationFunction应用功能

CRFChargingRulesFunction计费规则功能

IP-CANIPConnectivityAccessNetworkip连接性接入网络

OCSOnlineChargingSystem在线计费系统

OFCSOfflineChargingSystem离线计费系统

PCCPolicyandChargingControl策略和计费控制

PCEFPolicyandChargingEnforcementFunction策略和计费执行功能

PCRFPolicyandChargingRuleFunction策略和计费规则功能

PDFPolicyDecisionFunction策略决策功能

P-CSCFProxy-CallSessionControlFunction代理呼叫会话控制功能

QoSQualityofService服务质量

SDFServiceDataFlow业务数据流

SPRSubscriberProfileRepository用户属性存储

UEUserEquipment用户设备

3测试结构

3.1测试结构

计费接口测试结构如图1所示。

图1中，计费接口指的是Gy接口和Gz接口。

3.2测试环境设备

被测设备：PCEF、OCS、OFCS。

辅助设备：PCRF、PCEF、SPR、AF。

3.3测试的前提条件

LTE/EPC网络正常运行；

网上辅助环境正常工作，辅助测试无线环境正常工作。

YD/T2998-2016

图1计费接口测试结构

4测试内容

4.1Gy接口

4.1.1Ro接口消息流程

触发FBC在线计费____________________________________________________________________

测试编号：

测试项目：触发FBC在线计费测试_____________________________________________________________

测试分项目：PGW根据ChargingCharacteristics角虫发PDP上下文/默认承载FBC实时计费流程________

测试目的：验证PGW會巨够根据计费特性ChargingCharacteristics触发FBC实时计费流程_____________

预置条件：

a)PS网络中各网元系统及操作维护台运行正常。

b)UE1和UE2在HLR/HSS中己签约PS业务。

c)UE1在HLR/HSS中签约用户的计费特性ChargingCharacteristics为实时计费，即CC值为0x0400。

d)UE2在HLR/HSS中签约用户的计费特性ChargingCharacteristics为普通离线计费，即CC值为

0x0800„

e)在PGW上配置APN并且绑定IPv4地址池。

f)PGW上配置了实时计费信息和计费系统连接正常_____________________________________________

测试步骤：

1)UE1和UE2开机发起附着流程。

2)UE1和UE2发起PDP激活/默认承载创建流程。

3)UE1和UE2进行HTTP业务。

4)打开信令跟踪功能对UE1和UE2进行信令跟踪

YD/T2998-2016

预期结果|

a)UE1和UE2成功附着到网络。

b)信令跟踪中检查UE1发起的TOP激活请求/默认承载创建消息（CreatePDPContextRequest/Create

sessionRequest)中携带的ChargingCharacteristics为实时计费。

c)信令跟踪中检查UE2发起的PDP激活请求/默认承载创建消息（CreatePDPContextRequest/Create

sessionRequest)中携带的ChargingCharacteristics为普通离线计费。

d)信令跟踪中检查UE1触发了实时计费流程，PGW向计费系统发送CCR(Initial)消息；

e)信令跟踪中检查UE2没有触发实时计费流程。

f)UE1和UE2激活PDP/默认承载成功

测试说明：

参考流程如下:

MS/UEP-GWBOSS

1)爪户1PDP/默认承载

创建请求

3)CCR(lnitial,MSCC(RSU,RG：n)).=4)余额检査，

|批价、配额分配、

6)用户1PDP/默认承载5)CCA(Initial,RC=Success,1账户控制

.创建应答MSCC(RC=2001GSU.RG^n.VT.VQT))

7)用户2PDP/默认承载

创建请求k

9)用户2PDP/默认承载

^创建应答

YD/T2998-2016

FBC信用控制会话的开始与停止___________________________________________________

狈!I试编号：_____一__________________________________________________________

测试项目：FBC信用控制会话的开始与停止_____________________________________________________

测试分项目：PDP上下文/默认承载的FBC实时计费流程__________________________________________

测试目的：验证可以对内容计费业务进行实时计费_______________________________________________

预置条件：

a)PS网络中各网元系统及操作维护台运行正常。

b)UE在HLR/HSS中已签约PS业务，签约计费特性为实时计费。

c)在PGW上配置APN并且绑定IPv4地址池。

d)PGW上配置了实时计费信息和计费系统连接正常，在计费系统的账户中有足够的余额用于本测试，

并按流量计费_________________________________________________________________________________

测试步骤：

1)UE在GPRS/UMTS网络发起PDP激活或LTE网络默认承载建立流程成功。

2)在该PDP上下文/默认承载激活期间，成功进行持续的数据传输。

3)进行两个费率组不同的内容计费数据业务。

4)打开信令跟踪功能对UE进行信令跟踪_____________________________________________

预期结果：

a)UE进行PDP激活/默认承载建立触发实时计费流程，PGW对该请求消息中的ChargingCharacteristics

字段进行判断，判断为是内容计费用户，触发后续内容计费实时计费流程；

b)PGW向计费系统发送的CCR(Initial)消息中，Multiple-Services-Credit-ControlAPV中携带了RG。

CCR消息中应包括请求类型（Initial),APN，用户的MSISDN，以及其他相关信息正确。CCA消息中

应包括请求类型（Initial),响应结果（Result-Code值为“2001”），以及其他相关信息，消息中

Multiple-Services-Credit-ControlAVP中对RG授权额度，授权额度为流量。

c)用户发起内容计费数据业务请求1，PGW判定该业务请求属于费率组1,PGW通过CCR消息向

计费系统申请针对费率组1的配额，开始后续流程。

d)用户发起内容计费数据业务请求2,PGW判定新的业务请求属于费率组2,PGW通过CCR消息向

计费系统申请针对费率组2的配额，开始后续流程。

e)当用户发起PDP上下文/默认承载去激活请求时，PGW发送针对费率组1和费率组2的终止服务消

息到计费系统，CC-Request-TypeAVP=TERMINATION_REQUEST，消息中应该有标识服务终止时间的

Event-TimestampAVP，以及标识该业务实际使用配额Used-Service-UnitAVP，CCR-Terminate消息中不

再包含标识请求配额的Request-Service-UnitAVP。'

f)UE的数据业务正常

YD/T2998-2016

测试说明：

参考流程如下:

MS/UEP-GWBOSS

PDP/默认承载建立请求

2)CCR(lnitiai,MSCC(RSU,RG=n))3)用

1的认证和

4)CCA(lnitia丨，RQ2001,陵权，批

j)PDP/默认承载建立应答MSCC(RC=2001,GSU1RG=n,VT,VQT))''价、配额分

配、账户控制

6)内容计费数据业务请求1

6)费率组

判定7)CCR(Update,MSCC(RSU,RG=1))_?)批价、

1配额分

9)CCA(Update,RC=2QQ1,^配、账户控制

p内容计费数据业务响应1MSCC(RC=2001,GSU,RG=1,VT,VQT))

10)配额到

达门限)CCR(Update,MSCC(RSU,USU,RG=1认

~|l2)配额

<-13)CCA(Update,RQ2001,匕1分配、

MSCC(RC=2001,GSU,RG=1))

14)内容计费数据业务请襄账户控制

2

14)费率姐判

定15)CCR(Update,MSCC(RSU,RG=2))

n16)批

17)CCA(Update,RC=2001,」价、配额

MSCC(RC=2001IGSU,RG=21VT,VQT))分配、

14)内容计费数据业务响应账户控制

2

PDP/默认承载去激活请求_

18)CCR(Termination,MSCC(RG=1,USUI

MSCC(RG=2,USU),MSCC(RG=n,USU))

20)CCA(Termination,RC=2001,19)返

MSCC(RG=1,RC=2QQ1),MSCC(RG=2,还、扣款

RC=2001),MSCC(RG=n,RC=Success))

YD/T2998-2016

FBC信用控制会话的更新_________________________________________________________

测试编号：_____________________________________________________________________________

测试项目：FBC信用控制会话的更新流程测试___________________________________________________

测试分项目：PDP上下文/用户承载的QoS改变__________________________________________________

测试目的：验证己经激活的PDP上下文佣户承载在激活期间当QoS改变时，向实时计费系统实时再申

请新的授权配额___________________________________________________^^_______________

预置条件：

a)PS网络中各网元系统及操作维护台运行正常。

b)UE在HLR/HSS中已签约PS业务，签约计费特性为实时计费。

c)在PGW上配置APN并且绑定IPv4地址池。

d)PGW上配置了实时计费信息和计费系统连接正常，在计费系统的账户中有足够的余额用于本测试

测试步骤：

1)UE在GPRS/UMTS网络发起PDP会话激活流程或在LTE网络用户默认/专有创建触发CCR(Initial)

消息。

2)计费系统返回CCA(Initial)消息，消息中携带Trigger-Type,指示CHANGE_IN_QoS。

3)在该会话激活期间申请配额成功，UE持续数据业务。

4)在该会话激活期间，发起QoS更新，使得用户PDP/承载的QoS改变________________
