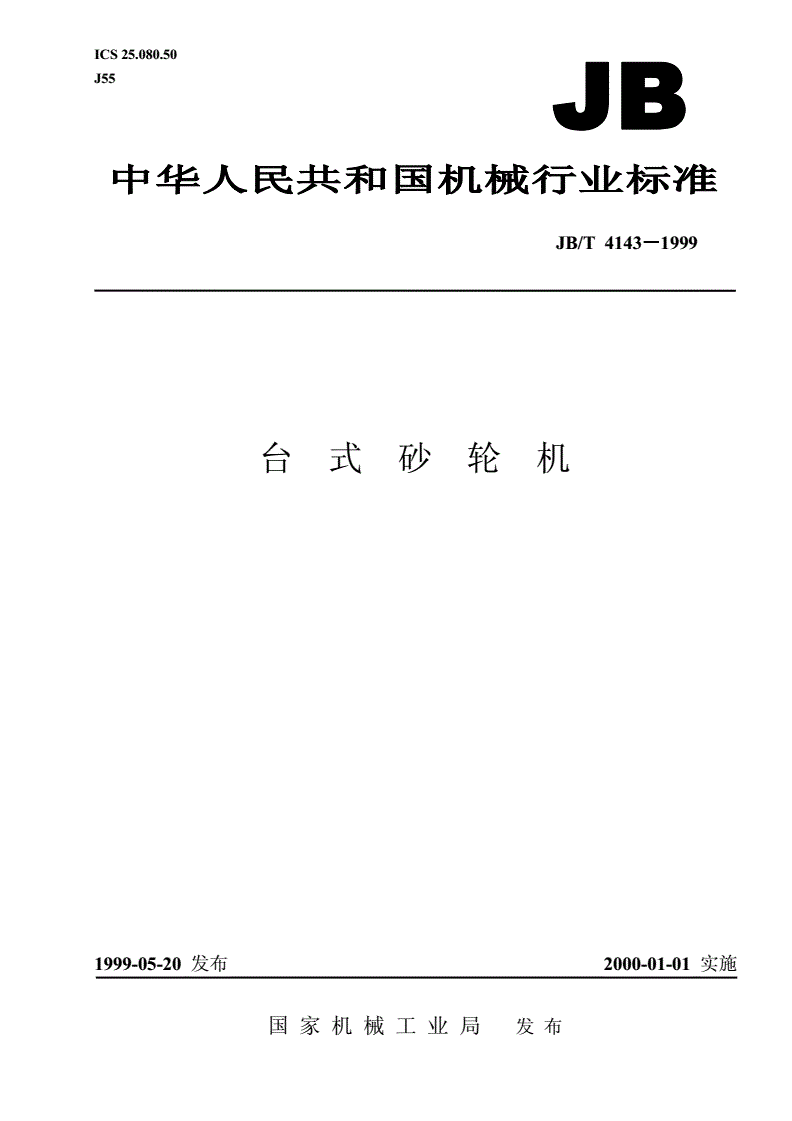

JB/T 4143-1999 台式砂轮机

ICS25.080.50

J55

JB/T4143999－－－1

台式砂轮机

1999-05-20发布2000-01-01实施

国家机械工业局发布

JB/T4143－－－－1999

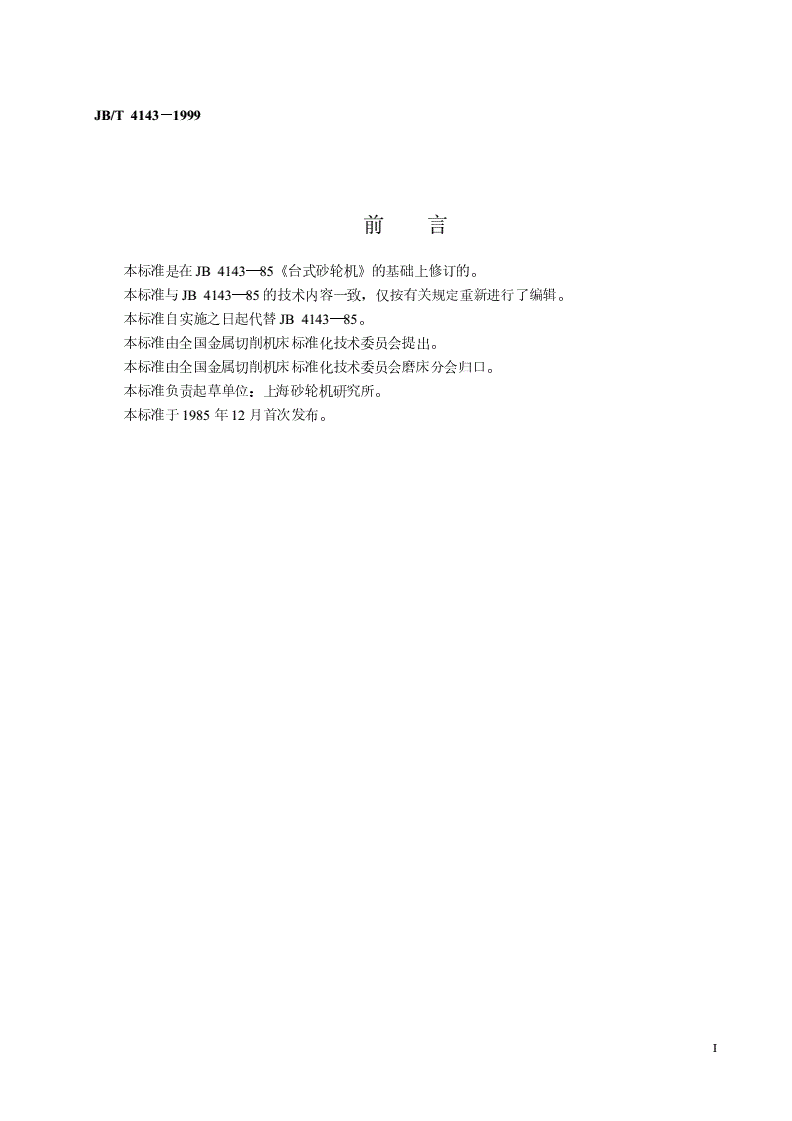

前言

本标准是在JB4143—85《台式砂轮机》的基础上修订的。

本标准与JB4143—85的技术内容一致，仅按有关规定重新进行了编辑。

本标准自实施之日起代替JB4143—85。

本标准由全国金属切削机床标准化技术委员会提出。

本标准由全国金属切削机床标准化技术委员会磨床分会归口。

本标准负责起草单位：上海砂轮机研究所。

本标准于1985年12月首次发布。

I

中华人民共和国机械行业标准JB/T4143－－－－1999

台式砂轮机代替JB4143—85

1范围

本标准规定了台式砂轮机的分类、技术要求、试验方法、检验规则、标志及包装。

本标准适用于砂轮直径150~250mm台式砂轮机（以下简称砂轮机）。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB191—1990包装储运图示标志

GB/T1032—1988三相异步电动机试验方法

GB/T1497—1985低压电器基本标准

GB/T9061—1988金属切削机床通用技术条件

GB/T9651—1988单相异步电动机试验方法

GB/T10068.1—1988旋转电动机振动测定方法及限值振动测定方法

GB/T16769—1997金属切削机床噪声声压级测量方法

GB/T17421.1—1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度

3分类

3.1系列构成

砂轮机的型式如图1所示。砂轮机的系列构成如图2所示。

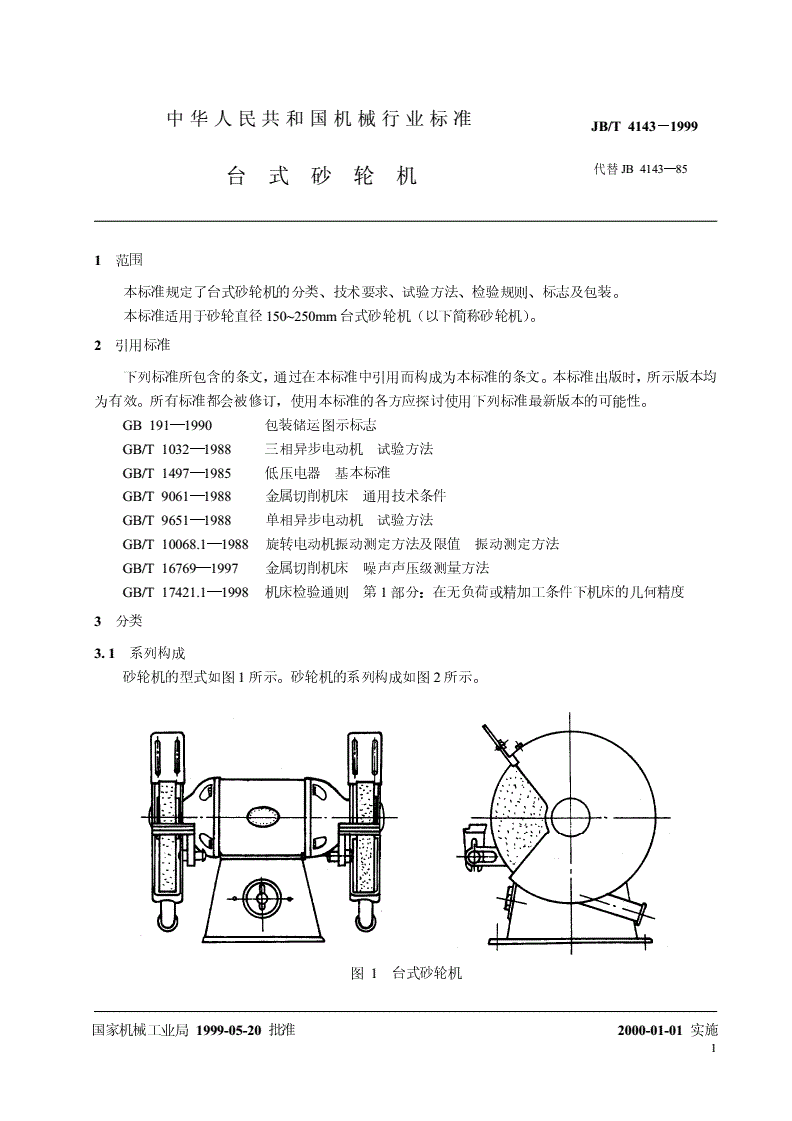

图1台式砂轮机

国家机械工业局1999-05-20批准2000-01-01实施

1

JB/T4143－－－－1999

单相感应式砂轮机多能型砂轮机

砂轮机

系列构成

三相感应式砂轮机多能型砂轮机

图2砂轮机的系列构成

3.2用途及性能

3.2.1单相感应式砂轮机是基型系列，适用于缺乏三相电源的修理厂和实验室对零件的磨削、去毛刺

及修磨刀刃具等。采用一台两端直接安装砂轮的单相感应电动机与台式底座装配而成。

3.2.2三相感应式砂轮机是基型系列。适用于一般工矿企业和修理厂对零件的磨削、去毛刺、清理铸

件及修磨刀刃具等。采用一台两端直接安装砂轮的三相感应电动机与台式底座装配而成。

3.2.3多能型砂轮机除具备基型砂轮机的结构特征外，还备有多功能的工件托架，通过变换工件托架

能磨削多种几何角度。

3.3参数

砂轮机的参数应符合表1、表2的规定。

表1

最大砂轮直径mm150200250

砂轮厚度mm202525

砂轮孔径mm323232

输出功率W250500750

电动机同步转速r/min300030003000

表2

最大砂轮直径mm150；200；250150；200；250

使用电动机的种类单相感应电动机三相感应电动机

额定电压
