YD/T 2954-2015 接入设备节能参数和测试方法 VDSL2系统

ICS33.040.50

M19YD

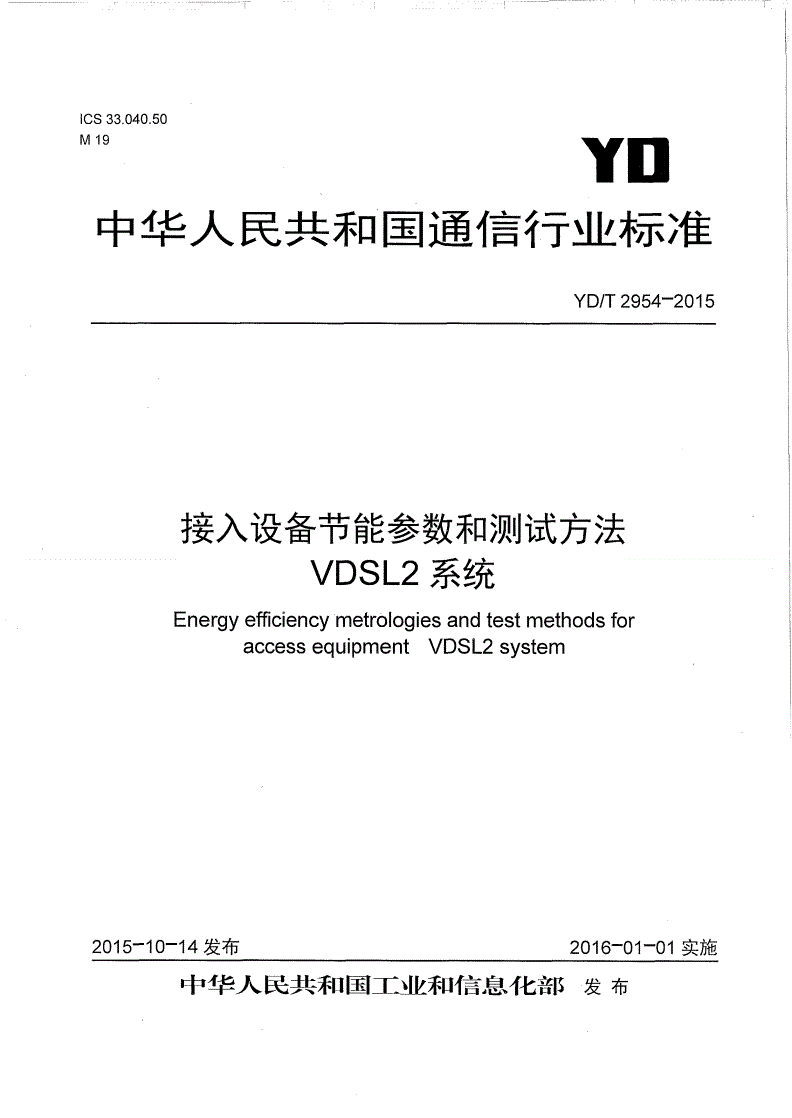

中华人民共和国通信行业标准

YD/T2954-2015

接入设备节能参数和测试方法

VDSL2系统

Energyefficiencymetrologiesandtestmethodsfor

accessequipmentVDSL2system

2015-10—14发布2016-01-01实施

中华人民共和国工业和信息化部发布

YD/T2954-2015

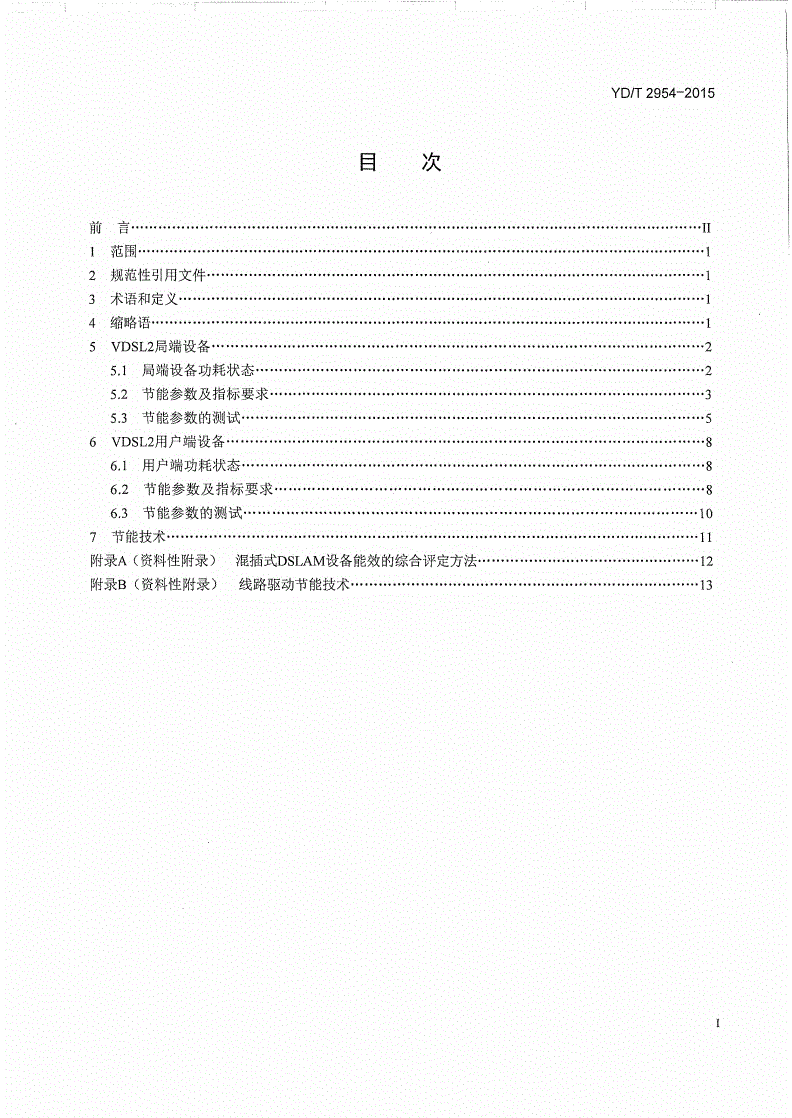

目次

irs.................................................................................••ii

l麵.........•••••................................•…....................................i

2规范性引用文件…。......................................................……...........-1

3术语和定义............................................................……..........1

4雜®.....................1

5VDSL2MM&.............................................................2

5.1局端设备功耗状态...................................................................2

5.2节能参数及指标要求.................................................................3

5.3节能参数的测试.....................................................................5

6VDSL2用户端设备........................................................................8

6.1用户端功耗状态......................................................................8

6.2节能参数及指标要求..................8

6.3节能参数的测试....................................................................10

7雜財................................................................................11

附录A(资料性附录）混插式DSLAM设备能效的综合评定方法.................................12

附录B(资料性附录）线路驱动节能技术..........................................13

YD/T2954-2015

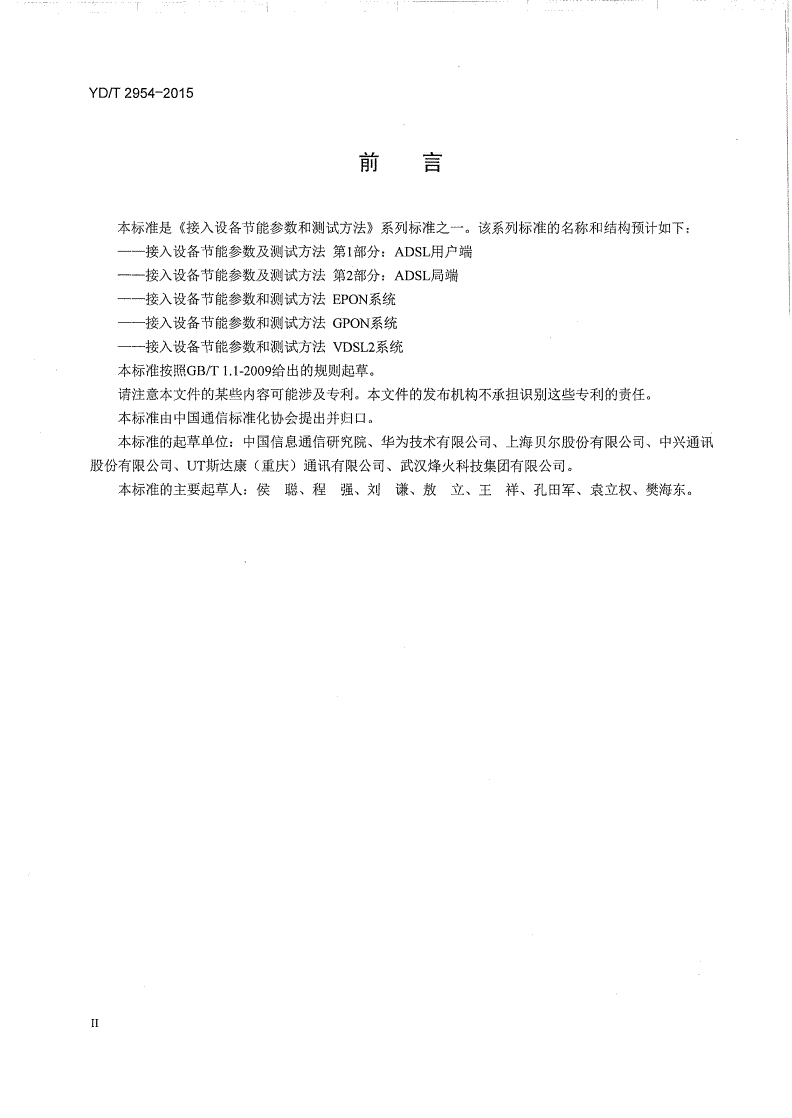

刖

本标准是《接入设备节能参数和测试方法》系列标准之一。该系列标准的名称和结构预计如下：

一一接入设备节能参数及测试方法第1部分：ADSL用户端

一一接入设备节能参数及测试方法第2部分：ADSL局端

——接入设备节能参数和测试方法EPON系统

——接入设备节能参数和测试方法GPON系统

——接入设备节能参数和测试方法VDSL2系统

本标准按照GB/T1.1-2009给出的规则起草。

请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。

本标准由中国通信标准化协会提出并归口。

本标准的起草单位：中国信息通信研宄院、华为技术有限公司、上海贝尔股份有限公司、中兴通讯

股份有限公司、UT斯达康（重庆）通讯有限公司、武汉烽火科技集团有限公司。

本标准的主要起草人：侯聪、程强、刘谦、敖立、王祥、孔田军、袁立权、樊海东。

YD/T2954-2015

接入设备节能参数和测试方法

VDSL2系统

1范围

本标准规定了VDSL2局端设备和用户端设备的节能参数、指标要求以及节能参数的测试方法。

本标准适用于公用电信网环境下的以太网上联VDSL2局端设备以及VDSL2用户端设备，专用电信网

也可参照使用。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T28519通信产品能耗测试方法通则

GB/T29235.2-2012接入设备节能参数和测试方法第2部分：ADSL局端

YD/T322铜芯聚烯烃绝缘铝塑综合护套市内通信电缆

YD/T1996.1-2009接入网技术要求第二代甚高速数字用户线（VDSL2)第1部分：总体要求

YD/T1996.2接入网技术要求第二代甚高速数字用户线（VDSL2)第2部分：收发器

IEEE802.11信息技术-系统间的通信和信息交换-局域网和城域网-特定要求-第11部分：无线LAN媒

介接入控制和物理层规范（InformationTechnology-TelecommunicationsandInformationExchange

betweenSystems-LocalandMetropolitanAreaNetworks-SpecificRequirements-Part11:WirelessLAN

MediumAccessControl(MAC)andPhysicalLayer(PHY)Specifications)

3术语和定义

下列术语和定义适用于本文件。

3.1

功耗PowerConsumption

设备在指定条件下正常工作的电源输入功率。

3.2

节能参数EnergyEfficiencyMetrology

设备节能分级的依据，包括功耗、能效及辅助性参数，其中功耗和能效是节能分级的最主要依据。

3.3

能效指数EnergyEfficiencyIndex

设备的实际功耗与功耗限定值之间的比值，简称为能效。

3.4

能效等级EnergyEfficiencyClass

评价设备节能水平的参数，根据能效指数确定。

4缩略语

下列缩略语适用于本文件。

YD/T2954-2015

ACAlternatingCurrent交流电

CPECustomerPremisesEquipment用户驻地设备

DCDirectCurrent直流电

DMTDiscreteMulti-tone离散多音（调制）

DPBODownstreamPowerBack-Off下行方向功率下调

DSLDigitalSubscriberLine数字用户线

DSLAMDSLAccessMultiplexerDSL接入复用器

DSMDynamicSpectrumManagement动态频谱管理

FEXTFar-EndCrosstalk远端串扰

INPImpulseNoiseProtection脉冲噪声保护

LANLocalAreaNetwork局域网

NEXTNear-EndCrosstalk近端串扰

OAMOperation,AdministrationandMaintenance操作、管理与维护

OLROn-LineReconfiguration在线重配置

PARPeak-to-AverageRatio峰均比

PSDPowerSpectralDensity功率谱密度

RFIRadioFrequencyInterference无线电频率干扰

SNIServiceNodeInterface业务节点接口

SNRSignal-to-NoiseRatio信噪比

SOSSaveOurSouls紧急速率调整

SRASeamlessRateAdaptive无缝速率适配

UNIUser-NetworkInterface用户-网络接口

UPBOUpstreamPowerBack-Off上行方向功率下调

USBUniversalSerialBus通用串行总线

VDSL2VeryhighspeedDigitalSubscriberLine2第二代甚高速数字

VNVirtualNoise虚拟噪声

WLANWirelessLocalAreaNetwork无线局域网

5VDSL2局端设备

5.1局端设备功耗状态

局端设备（即DSLAM)的功耗状态定义为以下三种。

——全功耗状态（简称S1状态），该状态下设备的所有DSL端口处于YD/T1996.2规定的L0状态。

一一CPE掉电状态（简称S5状态），该状态下局端设备的所有DSL端口处于开启状态，但所连接

的用户端设备处于掉电状态（或未连接用户端设备），此时局端设备能够对用户端设备的建链请求立即

做出响应。

一一DSL端口关闭状态（简称S6状态），该状态下设备的所有DSL端口处于关闭状态，不能与用

YD/T2954-2015

户端设备进行通信。

5.2节能参数及指标要求

5.2.1DSLAM整机功耗

DSLAM整机功耗是Sl、S5和S6状态下DSLAM整机功耗的加权值，计算方法见公式（1):

Pdslam~^PdSLAM-SXX^DSLAM-SX+PdSLAM-SSX^DSLAM-Ss)XR-^(}—R)xPdSLAM-S6(1-

式中：

Pd議——DSLAM整机功耗，单位：W;

Pdslau-s\——设备处于SI状态时的DSLAM整机功耗，单位：W;

PDSLAM~S5——设备处于S5状态时的DSLAM整机功耗，单位：W;

PDSLAM-S6——设备处于S6状态时的DSLAM整机功耗，单位：W;

R——DSLAM设备的端口开通率，典型值为60%;

Pbslm^Pdsum-ss一一分别是S1和S5状态下DSL端口功耗的权重值，且=1。

本标准中，/?„51和的取值为0.8和0.2。

SI、S5和S6状态定义见第5.1节。

5.2.2DSL端口功耗

DSL端口功耗是DSLAM整机功耗平均到各DSL端口的功耗值。DSL端口功耗是衡量DSLAM设备节

能水平的重要指标，与DSLAM整机功耗的计算关系定义见公式（2)、公式（3)和公式（4):

DSLAM-SI2

尸服.AM-PORT-SI()

DSLAM-PORT

SLAM-S5

-PORT(3)

n_1DSLAM~S6

rDSLAM~PORT-S6—T7

^DSLAM-PORT(4)

式中：

PDSLAU-PORT-Sl——SI状态下的DSL端口平均功耗，单位：W;

PDSLAU-POHT—SS——S5状态下的DSL端口平均功耗，单位：W;

PDSLAM一PORT-S6——S6状态下的DSL端口平均功耗，单位：W;

Pdslam-si——设备处于S1状态时的DSLAM整机功耗，单位：W;

PDSLAM-S5——设备处于S5状态时的DSLAM整机功耗，单位：W;

P^LAM-S6——设备处于S6状态时的DSLAM整机功耗，单位：W;

——DSLAM设备整机满配时支持的DSL端口数目。

5.2.3功耗限定值

对于采用DC供电方式的DSLAM设备，当DSLAM整机支持的DSL端口数大于或等于100时，各种状

态下的DSL端口功耗限定值应分别不超过表1、表2和表3的要求。

YD/T2954-2015

表1DSLAMS1状态

设备
