DB21/T 3324-2020 螺杆挤压式秸秆膨化机 技术条件

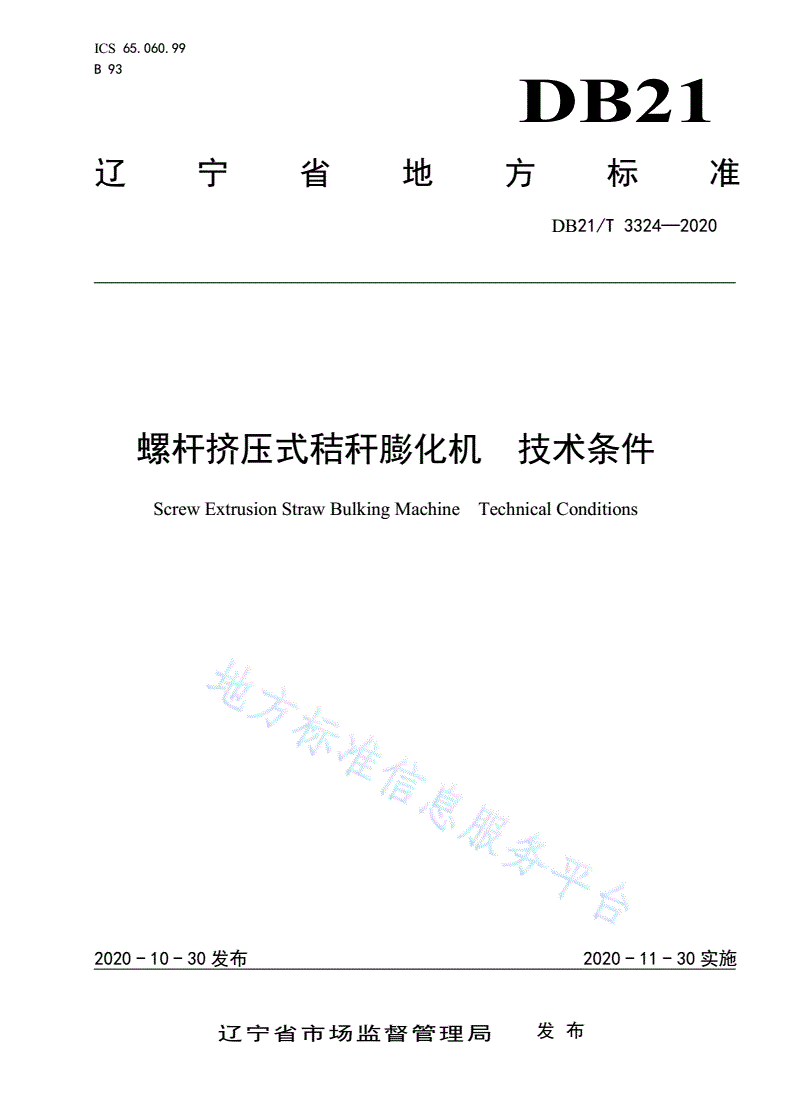

ICS65.060.99

B93

DB21

辽宁省地方标准

DB21/T3324—2020

螺杆挤压式秸秆膨化机技术条件

ScrewExtrusionStrawBulkingMachineTechnicalConditions

2020-10-30发布2020-11-30实施

辽宁省市场监督管理局发布

DB21/T3324—2020

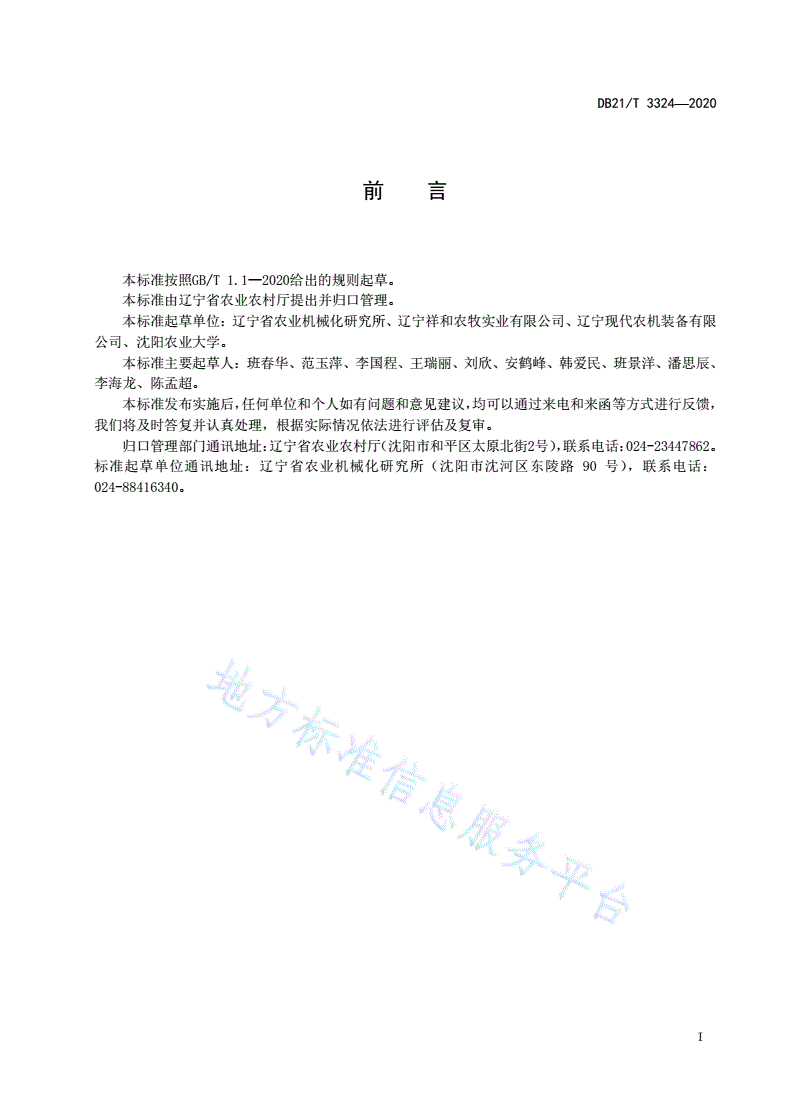

前言

本标准按照GB/T1.1—2020给出的规则起草。

本标准由辽宁省农业农村厅提出并归口管理。

本标准起草单位：辽宁省农业机械化研究所、辽宁祥和农牧实业有限公司、辽宁现代农机装备有限

公司、沈阳农业大学。

本标准主要起草人：班春华、范玉萍、李国程、王瑞丽、刘欣、安鹤峰、韩爱民、班景洋、潘思辰、

李海龙、陈孟超。

本标准发布实施后，任何单位和个人如有问题和意见建议，均可以通过来电和来函等方式进行反馈，

我们将及时答复并认真处理，根据实际情况依法进行评估及复审。

归口管理部门通讯地址：辽宁省农业农村厅（沈阳市和平区太原北街2号），联系电话：024-23447862。

标准起草单位通讯地址：辽宁省农业机械化研究所（沈阳市沈河区东陵路90号），联系电话：

024-88416340。

I

DB21/T3324—2020

螺杆挤压式秸秆膨化机技术条件

1范围

本标准规定了螺杆挤压式秸秆膨化机的术语和定义、技术要求、安全要求、试验方法、检验规则，

标牌、成品文件、贮存与运输。

本标准适用于螺杆挤压式秸秆膨化机。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB10396农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则

GB/T13384机电产品包装通用技术条件

3术语和定义

下列术语和定义适用于本文件。

3.1

螺杆挤压式秸秆膨化机（以下简称膨化机）

将铡切或粉碎后的生物质秸秆，通过螺旋挤压产生高温、高压，再突然释放，使其物理特性发生变

化，产生出结构疏松、柔软物料的机具。

3.2

膨化率

膨胀软化的生物质秸秆质量占样品质量的百分比。

4技术要求

4.1性能要求

膨化机的性能指标应符合表1的规定。

表1主要性能指标

序号项目性能指标

1膨化温度，℃120～140

2膨化率，%≥95

3可靠性，%≥98

1

DB21/T3324—2020

4吨料能耗，kw.h/t≤40

5纯工作小时生产率，t/h不低于使用说明书的规定值

4.2结构组成与要求

4.2.1膨化机应包含喂料装置、动力传动和挤压膨化体。

4.2.2喂料装置输送速度应可调节，具有除杂、磁性保护设计为宜。

4.2.3出料口设有实时显示的温度监测装置为宜（满足30℃～180℃显示范围）。

4.2.4应有加注量可调节的注水装置，其部件应防堵、防锈蚀。

4.3零部件加工

4.3.1主轴螺杆、膨化腔（衬套）采用强化材质或工艺为宜。

4.3.2铸件、切削加工件表面应平整，不可有裂纹、气孔、毛刺等缺陷。

4.3.3焊接件焊缝应平整、均匀、牢固，不可有脱焊、漏焊等缺陷，焊后变形应矫正，表面应清渣。

4.4整机装配

4.4.1所有零部件应经检验合格，外购件、外协件应查验合格证方可使用。

4.4.2零部件表面应清理干净，按要求涂抹润滑或防锈油脂。

4.4.3各部位紧固件应紧固到位，无松动。

4.4.4螺杆与主轴的装配不可歪斜或松动，螺杆末端外径与膨化腔（衬套）内径的径向最大与最小间

隙之差不大于1mm。

4.4.5各转动部件应运转灵活、平稳，无卡滞、碰撞现象，无异常声响。

4.4.6传动皮带轮不应有径向和轴向松动，带轮对应轮槽的对称平面应重合，其公差不大于两轮中心

距离的0.5%。

4.4.7轴承密封处、润滑部位和注水装置等无渗漏。

4.4.8主轴承座温升不超过
