GB 18661-2002 单端金属卤化物灯(175W～1500W钪钠系列)

GB18661-2002

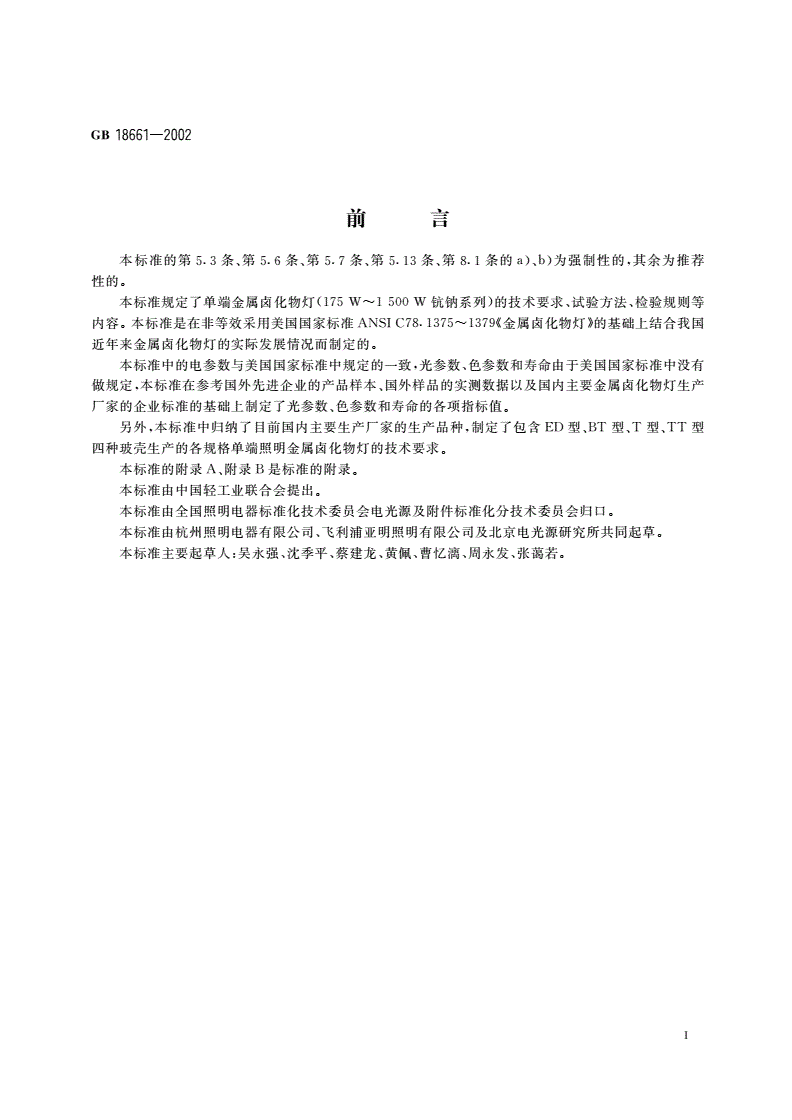

前言

本标准的第5.3条、第5.6条、第5.7条、第5.13条、第8.1条的a),b)为强制性的，其余为推荐

性的

本标准规定了单端金属卤化物灯(175W-1500W抗钠系列)的技术要求、试验方法、检验规则等

内容本标准是在非等效采用美国国家标准ANSIC78.1375.1379《金属卤化物灯》的基础上结合我国

近年来金属卤化物灯的实际发展情况而制定的。

本标准中的电参数与美国国家标准中规定的一致，光参数、色参数和寿命由于美国国家标准中没有

做规定，本标准在参考国外先进企业的产品样本、国外样品的实测数据以及国内主要金属卤化物灯生产

厂家的企业标准的基础上制定了光参数、色参数和寿命的各项指标值。

另外，本标准中归纳了目前国内主要生产厂家的生产品种，制定了包含ED型,BT型,T型,TT型

四种玻壳生产的各规格单端照明金属卤化物灯的技术要求。

本标准的附录A,附录B是标准的附录。

本标准由中国轻工业联合会提出。

本标准由全国照明电器标准化技术委员会电光源及附件标准化分技术委员会归口。

本标准由杭州照明电器有限公司、飞利浦亚明照明有限公司及北京电光源研究所共同起草。

本标准主要起草人:昊永强、沈季平、蔡建龙、黄佩、曹忆漓、周永发、张蔼若。

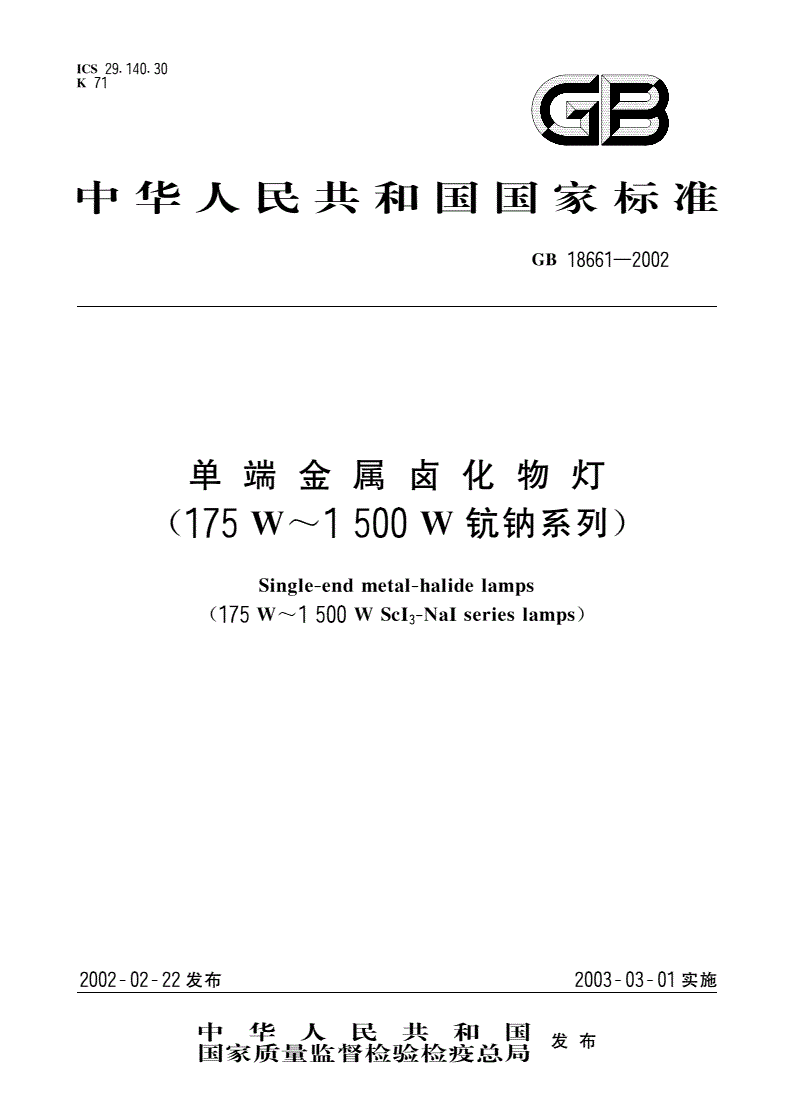

中华人民共和国国家标准

单端金属卤化物灯

(175W-1500w杭钠系列)GB18661一2002

Single-endmetal-halidelamps

(175w一1500WSclj-Nalserieslamps)

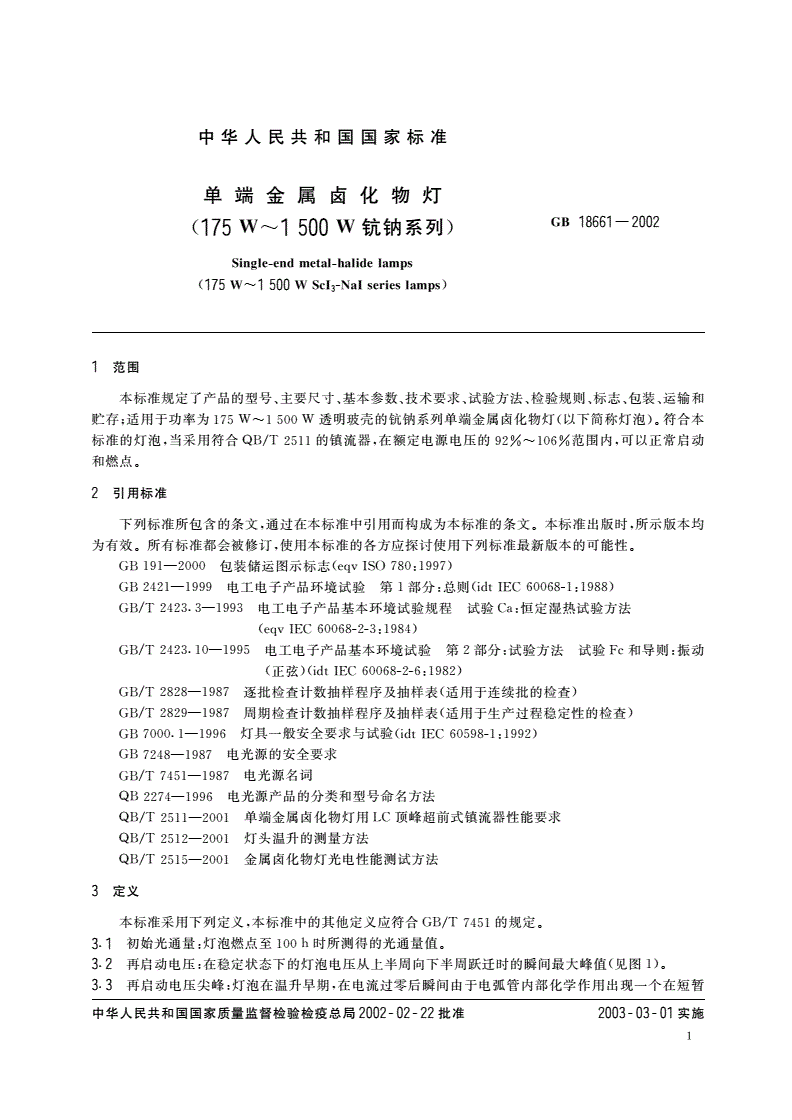

1范围

本标准规定了产品的型号、主要尺寸、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和

贮存;适用于功率为175W-I500W透明玻壳的抗钠系列单端金属卤化物灯(以下简称灯泡)。符合本

标准的灯泡，当采用符合QB/T2511的镇流器，在额定电源电压的92%106%范围内，可以正常启动

和燃点。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修刘一使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB191一2000包装储运图示标志(eqvISO780:1997)

GB2421-1999电工电子产品环境试验第1部分:总则(idtIEC60068-1:1988)

GB/T2423.3-1993电工电子产品基本环境试验规程试验Ca:恒定湿热试验方法

(eqvIEC60068-2-3:1984)

GB/T2423.101995电工电子产品基本环境试验第2部分:试验方法试验Fc和导则:振动

(正弦)(idtIEC60068-2-6:1982)

GB/T2828-1987逐批检查计数抽样程序及抽样表(适用于连续批的检查)

GB/T2829-1987周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)

GB7000.1-1996灯具一般安全要求与试验(idtIEC60598-1:1992)

GB7248一1987电光源的安全要求

GB/T74511987电光源名词

QB2274-1996电光源产品的分类和型号命名方法

QB/T2511--2001单端金属卤化物灯用-IC顶峰超前式镇流器性能要求

QB/T2512--2001灯头温升的测量方法

QB/1'2515--2001金属卤化物灯光电性能测试方法

3定义

本标准采用下列定义，本标准中的其他定义应符合GB/T7451的规定。

3.1初始光通量:灯泡燃点至100h时所测得的光通量值。

3.2再启动电压:在稳定状态下的灯泡电压从上半周向下半周跃迁时的瞬间最大峰值(见图1),

3-3再启动电压尖峰:灯泡在温升早期，在电流过零后瞬间由于电弧管内部化学作用出现一个在短暂

一一份，，~一

中华人民共和国国家质f监督检验检疫总局2002-02-22批准2003-03-01实施

GB18661一2002

时间内先土升后下降、宽度小于50Fu的电压尖峰(见图2),

3.4平均寿命:在批量为N的寿命试验中，按照灯的损坏顺序第(N+1)/2个灯的寿命(N为奇数

时)或第N12个与第N/2+1个灯寿命之和的一半(N为偶数时)称为该批灯的平均寿命。

图1再启动电压(V,)

图2再启动电压尖峰

4分类与命名

41抗钠系列金属卤化物灯按功率进行分类规格为175W,250W,400W,1000W,1500W,

4.2灯泡的命名方法应符合QB2274的规定

ILZ口KN.口

一|一

一表示不同玻壳型号(如ED型,BT型,T型,TT型等)

一表示为杭钠型灯泡

一一表示灯泡的额定功率

一

表示金属卤化物灯

例:JLZ175KN"ED(175WED型玻壳的杭钠系列金属卤化物灯)

注第四部分玻壳的型号为补充部分，各生产厂家可自行取舍。

4.3灯泡的规格、外形尺寸应符合图3-图6及表1的规定。

GB18661一2002

图3图4

图5图6

表1灯泡的主要尺寸、灯头型号了1〕nl

主要尺寸有效

灯泡型号灯头型号图号

最大直径D最大全长l,光中心高度H"电弧长度

228145士5

JLZ175KN一EDE4O

91231152士5:

JLZ175KN·Br25士4

180106士5E27

JLZ175KN一rI

JLZ175KN一"149210136士5一;

JLZ250KN.ED91228145士5

67275180士56

JLZ250KN·TT33.5士4

152士54

11.Z250KN·BT一}

JLZ250KN·T49}136士5匕

JLZ400KN·ED(Br)122292180上539土7E403(或4)

JLZ400KN·'Fr67275飞75上56

JLZ1000KN·ED(BT)1823962石0士53A(f;一甘

JLZ1000KN.rr77350208+5{74士12-

J1.Z1500KN·ED(BT)182}250土594士123(或4)

77350208士吕6

JLZ1500KN·I.l.

，)为参考尺寸

679

Gs18661一2002

5要求

5.1灯泡燃点looh后的基本参数应符合表2的规定。测量时，使用基准镇流器并在电源电压以及测

试环境温度为((25士5)c的条件下进行。基准镇流器应符合附录A1的要求，如无特殊说明，ED型、

13T型玻壳灯泡均为垂直燃点，灯头在上;T型、TT型玻壳灯泡应水平燃点。

表2灯泡的基本参数

功率初始光通量

灯泡规格电压电流”相关色温2，显色指数

Wlm

WV八K

额定值极限偏差额定值极限值额定值极限值

175175于I7.5132士151.501400010500

250250+250133十152.102050016400

4000

400100+40.0135士153.2536000288006550

10001000十100.0263士254.1011000088000

15}((〕15110+150.0268士156.201550001240003400

1),2)为参考值

5.2幻一泡的玻壳应洁净、透明，无影响使用的缺陷。

5.3灯泡的引出线与灯头焊接应牢固光滑，焊点不应明显破坏灯头的防锈层，且不应妨碍灯泡旋人相

应型号的符合标准的灯座内。

5.4灯头与玻壳应处在同一轴线上，其允许的同轴偏离值应符合表3的规定。灯头与电弧管也应处在

同一轴线上，电弧管内两电极尖端连线与灯头轴线的最大偏差(偏心度)不得大于30

表3同轴偏离值mm

灯头对玻壳最大直径处

灯泡功率

同轴偏离的二倍值，’

W

镇

175

10

2,,0

40014

100019

150024

1)T型及CT型测量位置应在灯泡的发光中心

5.5灯泡应具有完好的结构，不应有影响正常使用的装配上的缺陷。

5.6灯头与玻壳的固定应牢固，灯泡未燃点时，在规定的扭力矩作用下，不应有脱落现象，初始扭力矩

见表心寿终扭力矩为初始扭力矩的一半。用机械方法固定时，允许有轻微松动，但不能脱落。

表d初始扭力矩N·m

灯头与玻壳的固定方法

灯头型号

用焊泥固定用机械方法固定

F273

E4O5

5.7灯泡接触片上的焊锡与灯头壳体间的电气间隙应大于2mm,

Gs18661一2002

5.8灯泡经恒定湿热试验后，灯头的底金属不应有锈蚀现象。

5.9幻一泡应具有良好的耐振性能。经振动试验后，内部结构不应有松动、脱焊及损坏现象，并能正常启

动和燃点。

5.10灯泡的再启动电压尖峰

用符合表5中规定的特性参数的线性电抗线圈式镇流器测试灯泡，在温升过程中灯泡的再启动电

压尖峰应达到表5的要求。

表5测试灯泡再启动特性的镇流器特性参数及灯泡的再启动电压尖峰

镇流器特性参数

再启动

灯泡规格

电压尖峰输人电压校正电流阻抗功率因数线性度

w

vv八12cos梦

175113796

250续150

400870.075士0.005见注

-

”

1000

1500<21570557.9

注:与QB/T2511中基准镇流器要求一致.

5.1，灯泡的再启动电压(V,)

在基准镇流器上测试灯泡在整个寿命期间的再启动电压最大值
