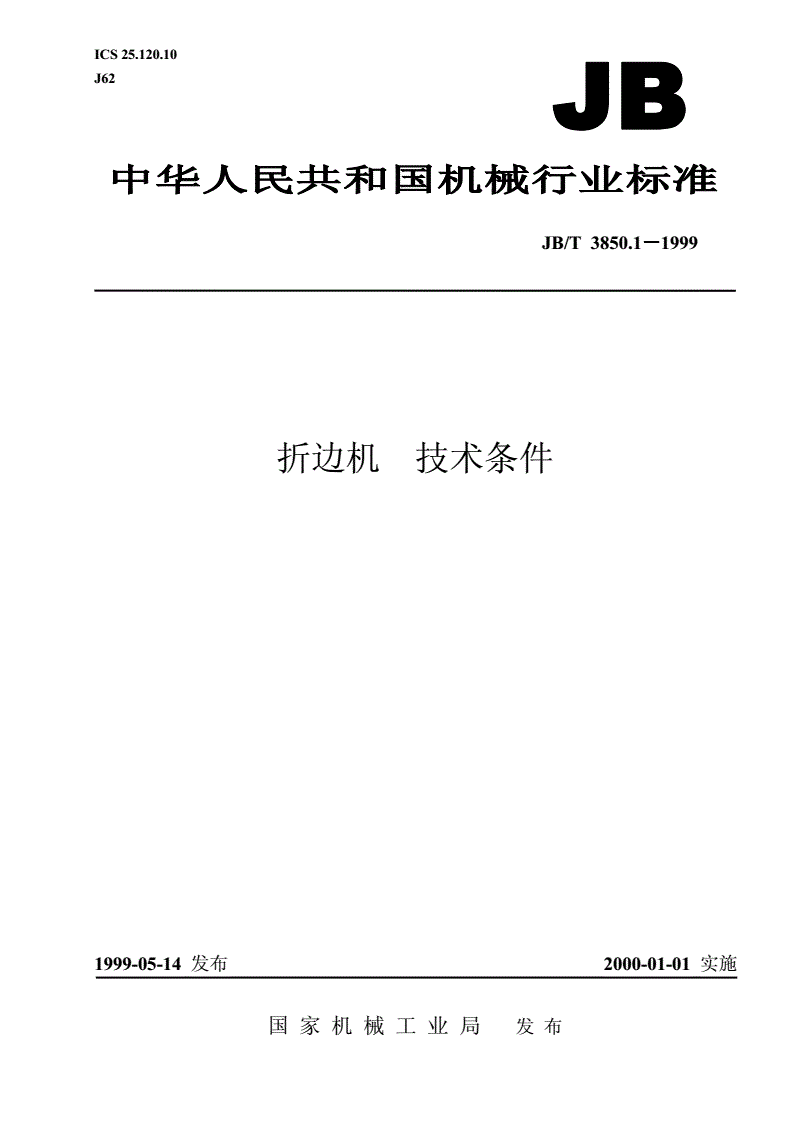

JB/T 3850.1-1999 折边机 技术条件

ICS25.120.10

J62

JB/T3850.1999－－－1

折边机技术条件

1999-05-14发布2000-01-01实施

国家机械工业局发布

JB/T3850.1－－－－1999

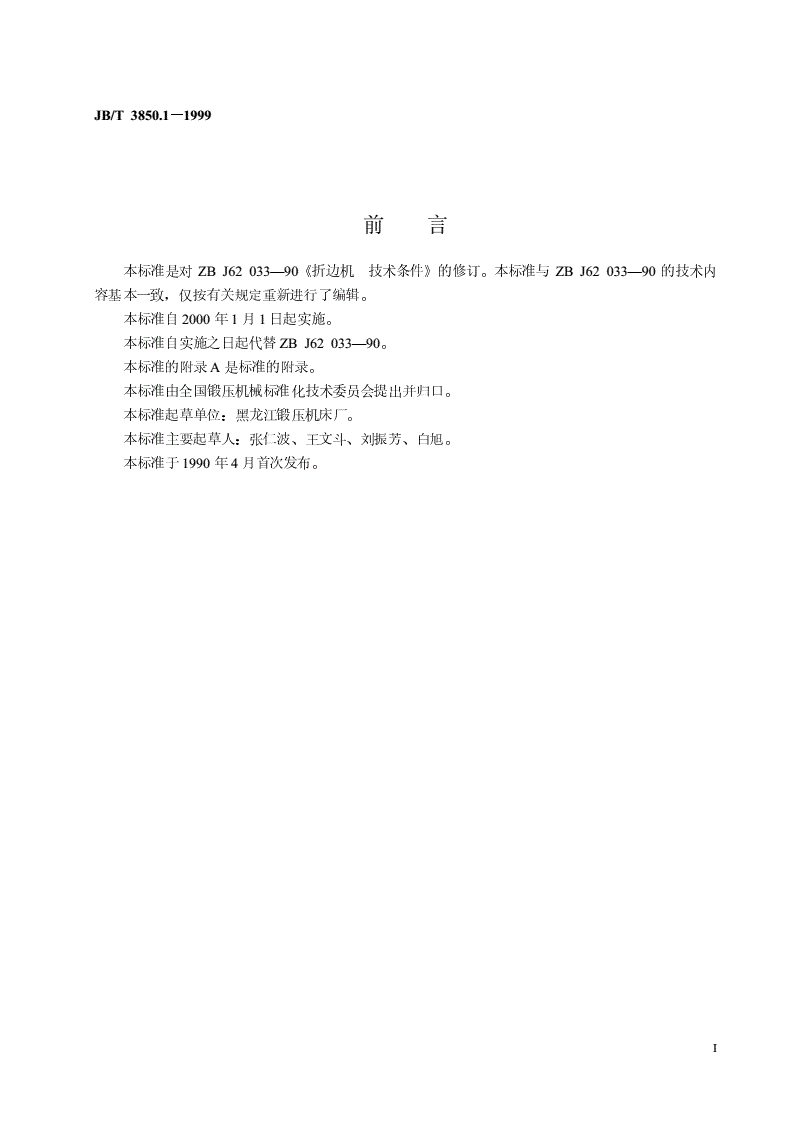

前言

本标准是对ZBJ62033—90《折边机技术条件》的修订。本标准与ZBJ62033—90的技术内

容基本一致，仅按有关规定重新进行了编辑。

本标准自2000年1月1日起实施。

本标准自实施之日起代替ZBJ62033—90。

本标准的附录A是标准的附录。

本标准由全国锻压机械标准化技术委员会提出并归口。

本标准起草单位：黑龙江锻压机床厂。

本标准主要起草人：张仁波、王文斗、刘振芳、白旭。

本标准于1990年4月首次发布。

I

中华人民共和国机械行业标准JB/T3850.1－－－－1999

代替

折边机技术条件ZBJ62033—90

1范围

本标准规定了折边机的技术要求、试验方法及检验规则等。

本标准适用于折边机。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T3766—1983液压系统通用技术条件

GB/T5226.1—1996工业机械电气设备第1部分：通用技术条件

GB/T7935—1987液压元件通用技术条件

GB/T13306—1991标牌

GB17120—1997锻压机械安全技术条件

JB/T1829—1997锻压机械通用技术条件

JB/T3240—1999锻压机械操作指示形象化符号

JB/T3818—1999液压机技术条件

JB/T3850.2—1998折边机精度

JB/T8356.1—1998机床包装技术条件

JB/T9954—1999锻压机械液压系统清洁度

JB9976—1999板料折弯机、折边机噪声限值

3技术要求

3.1折边机应符合本标准的要求，并应按照规定程序经过批准的图样及技术文件制造。

3.2折边机的型式与基本参数，应符合有关标准的规定。

3.3配套件及配套性

3.3.1折边机出厂时应备有必须的附件及备用易损件，特殊附件由用户与制造厂共同商定，随机供应

或单独订货。

3.3.2折边机的附件、附属装置等，应符合有关规定。外购配套件应取得合格证明，并且应安装在折

边机上进行运转试验。

3.4安全与防护

3.4.1折边机的设计、制造必须符合GB17120的规定。

3.4.2折边机的操纵必须安全，防止倒转的装置应可靠。

3.4.3折边机的操纵应轻便灵活，对于经常使用的手柄、手轮及脚踏开关的操作力不大于40N，对于

国家机械工业局1999-05-14批准2000-01-01实施

1

JB/T3850.1－－－－1999

调整下梁手轮的操作力不大于150N，外露的脚踏装置应具有防护措施。

3.4.4电动机单向旋转时，应在适当的部位标出旋转方向。

3.4.5折边机在运转时容易松动的零件应有可靠的防松措施，影响工作安全的外露旋转零件（如齿轮

等）应有防护装置。

3.4.6折边机应具有可靠的超载保险装置，该装置在满负荷时应能保证折边机正常工作，当超载时，

应有保证其它零件不致首先遭到破坏。

3.4.7折边梁的调整应方便、灵活，锁紧应可靠。

3.4.8离合器、制动器与电磁控制阀等，在单次行程运转试验
