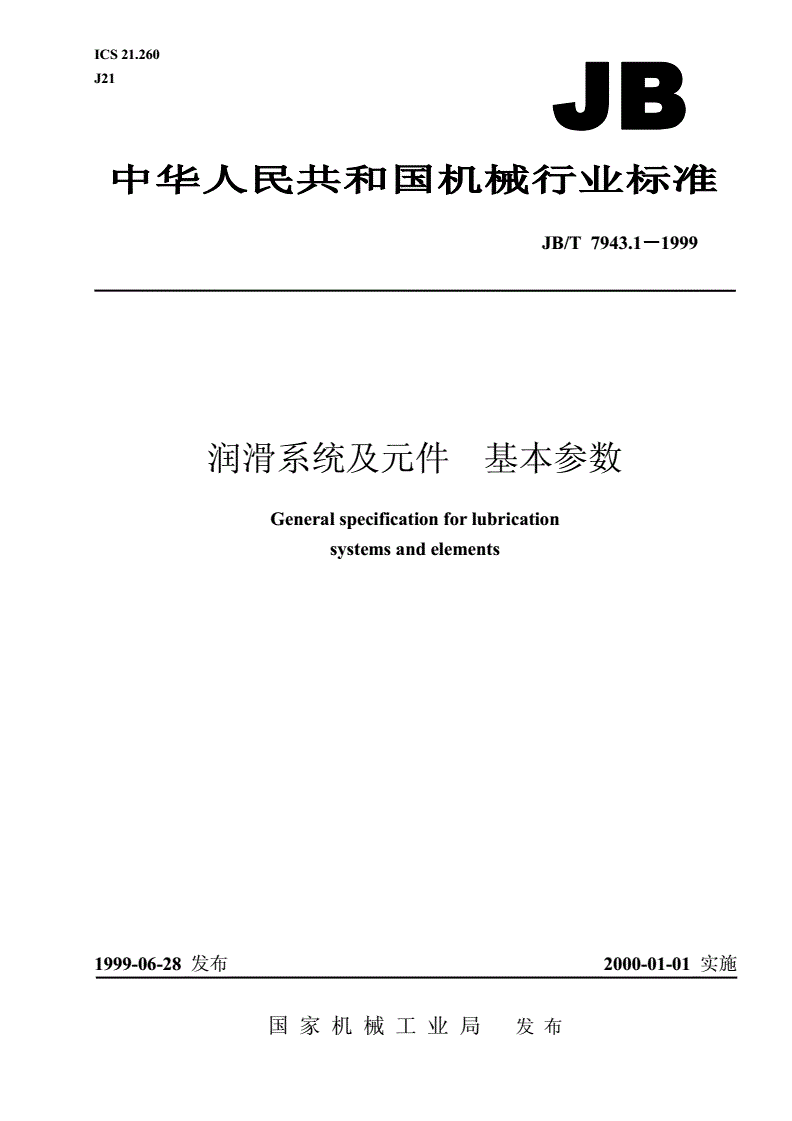

JB/T 7943.1-1999 润滑系统及元件 基本参数

ICS21.260

J21

JB/T7943.1999－－－1

润滑系统及元件基本参数

Generalspecificationforlubrication

systemsandelements

1999-06-28发布2000-01-01实施

国家机械工业局发布

JB/T7943.1－－－－1999

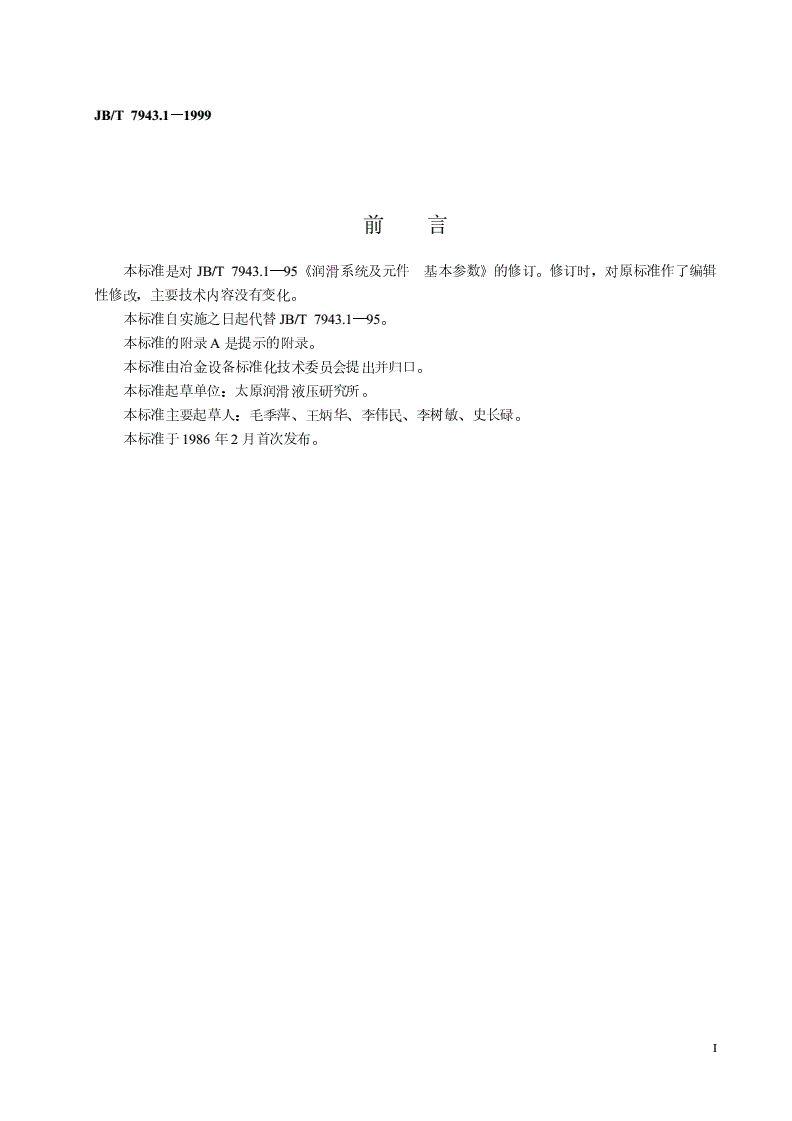

前言

本标准是对JB/T7943.1—95《润滑系统及元件基本参数》的修订。修订时，对原标准作了编辑

性修改，主要技术内容没有变化。

本标准自实施之日起代替JB/T7943.1—95。

本标准的附录A是提示的附录。

本标准由冶金设备标准化技术委员会提出并归口。

本标准起草单位：太原润滑液压研究所。

本标准主要起草人：毛季萍、王炳华、李伟民、李树敏、史长碌。

本标准于1986年2月首次发布。

I

中华人民共和国机械行业标准

JB/T7943.1－－－－1999

润滑系统及元件基本参数

代替JB/T7943.1—95

Generalspecificationforlubrication

systemsandelements

1范围

本标准规定了润滑系统及元件的基本参数。

本标准适用于润滑系统及元件。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T321—1980优先数和优先数系

GB/T2822—1981标准尺寸

GB/T7306—1987用螺纹密封的管螺纹

GB/T7307—1987非螺纹密封的管螺纹

GB/T12716—199160°圆锥管螺纹

JB/T3711.3—1999集中润滑系统技术量和单位

3公称压力

3.1润滑系统及元件的公称压力值应按表1的规定。

表1MPa

0.11.010100

——12.5125

0.161.616160

——20200

0.252.525250

——31.5—

0.44.040—

——50—

0.636.363—

0.8880—

3.2低于0.1MPa的公称压力值按GB/T321中R5数系选用；高于250MPa的公称压力值按GB/T321

中R10数系选用。

国家机械工业局1999-06-28批准2000-01-01实施

1

JB/T7943.1－－－－1999

4转速（或冲程频率）

4.1旋转式润滑泵的转速和往复式润滑泵的冲程频率值应符合表2的规定。

表2r/min

6.363630

—80800

101001000

—1251250

——1500

161601600

—2002000

25250—

—315—

40400—

—500—

4.2带电动机传动的泵（无变速装置），其转速值允许采用相应电动机的转速。

4.3转速的实际偏差量允许为表2中规定数值的–6.5%。

5公称直径

5.1润滑系统及元件中密封圆柱形运动副零件（活塞、柱塞和滑阀等）的公称直径应符合表3的规定。

表3mm

1.02.02.53.04.05.06.08.010
