GB/T 18679.2-2002 农业液力喷雾机 数据表 第2部分：零部件技术规范

ics65.060.40

B91

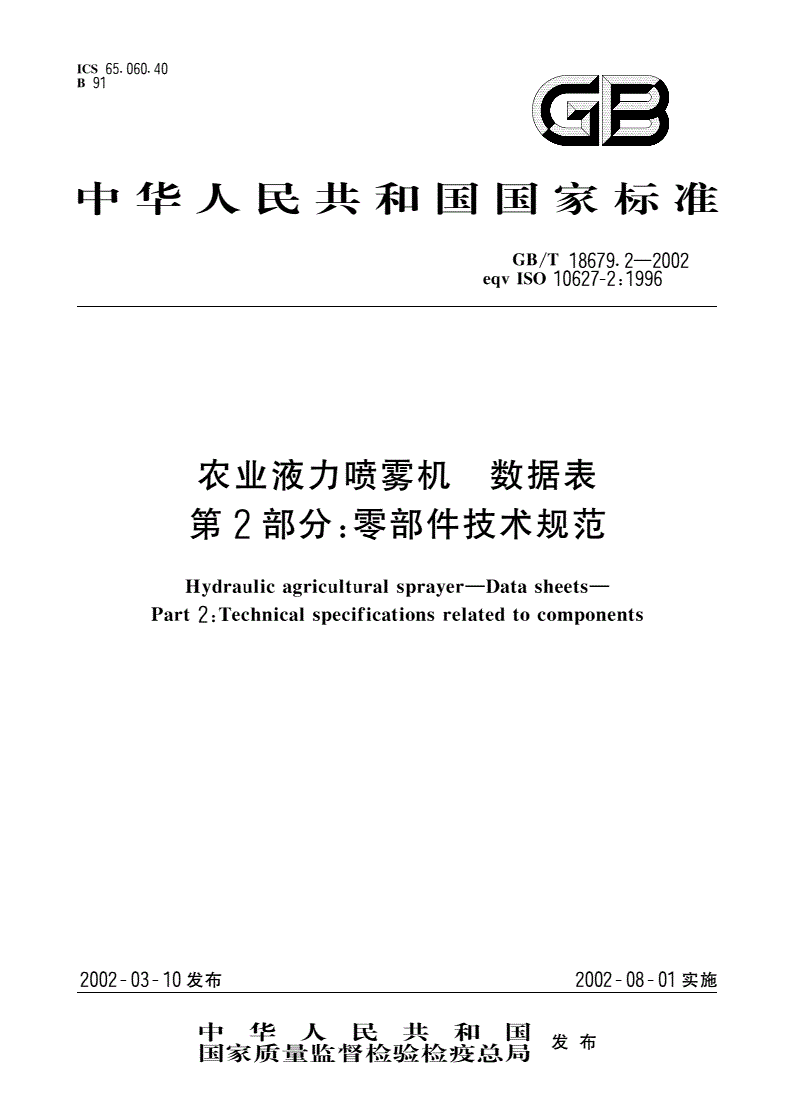

中华人民共和国国家标准

GB/T18679.2-2002

eqvISO10627-2:1996

农业液力喷雾机数据表

第2部分:零部件技术规范

Hydraulicagriculturalsprayer-Datasheets-

Part2:Technicalspecificationsrelatedtocomponents

2002一03门0发布2002一08一01实施

中华人民共和国发布

国家质量监督检验检疫总局

GB/T18679.2-2002

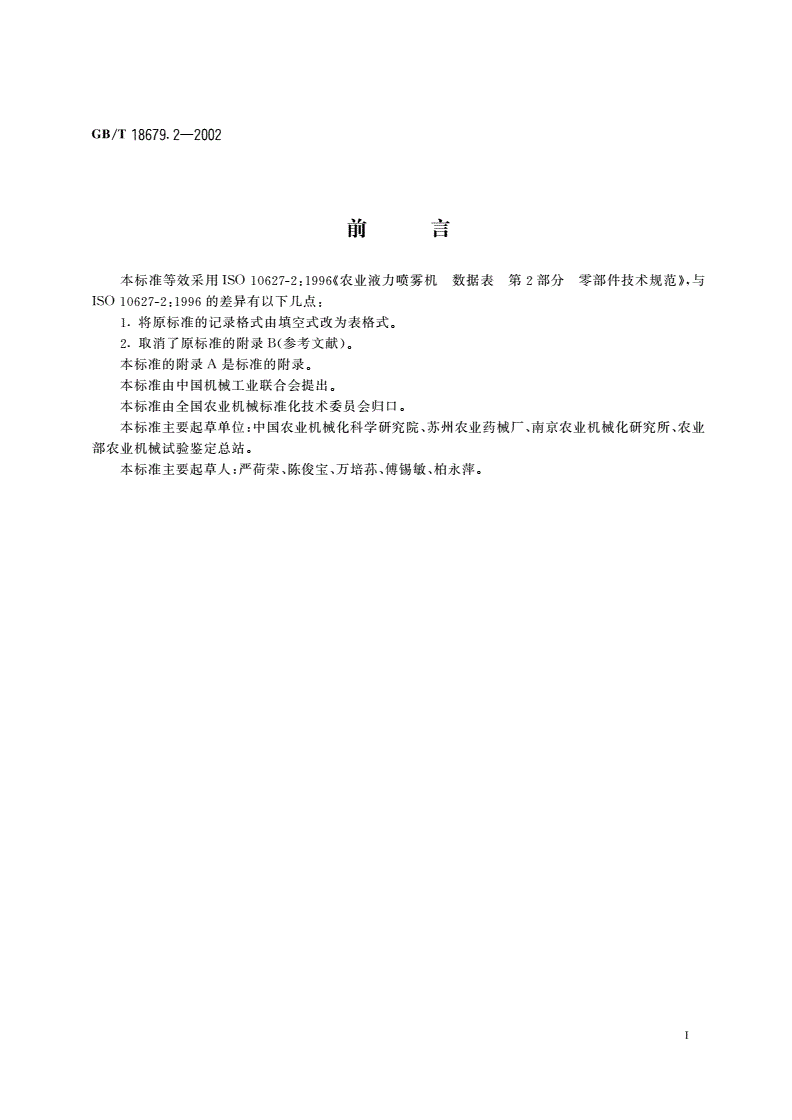

前言

本标准等效采用ISO10627-2:1996《农业液力喷雾机数据表第2部分零部件技术规范》、与

ISO10627-2:1996的差异有以下几点:

1.将原标准的记录格式由填空式改为表格式。

2.取消了原标准的附录B(参考文献)。

本标准的附录A是标准的附录。

本标准由中国机械工业联合会提出。

本标准由全国农业机械标准化技术委员会归口。

本标准主要起草单位:中国农业机械化科学研究院、苏州农业药械厂、南京农业机械化研究所、农业

部农业机械试验鉴定总站。

本标准主要起草人:严荷荣、陈俊宝、万培荪、傅锡敏、柏永萍

Gs/T18679.2-2002

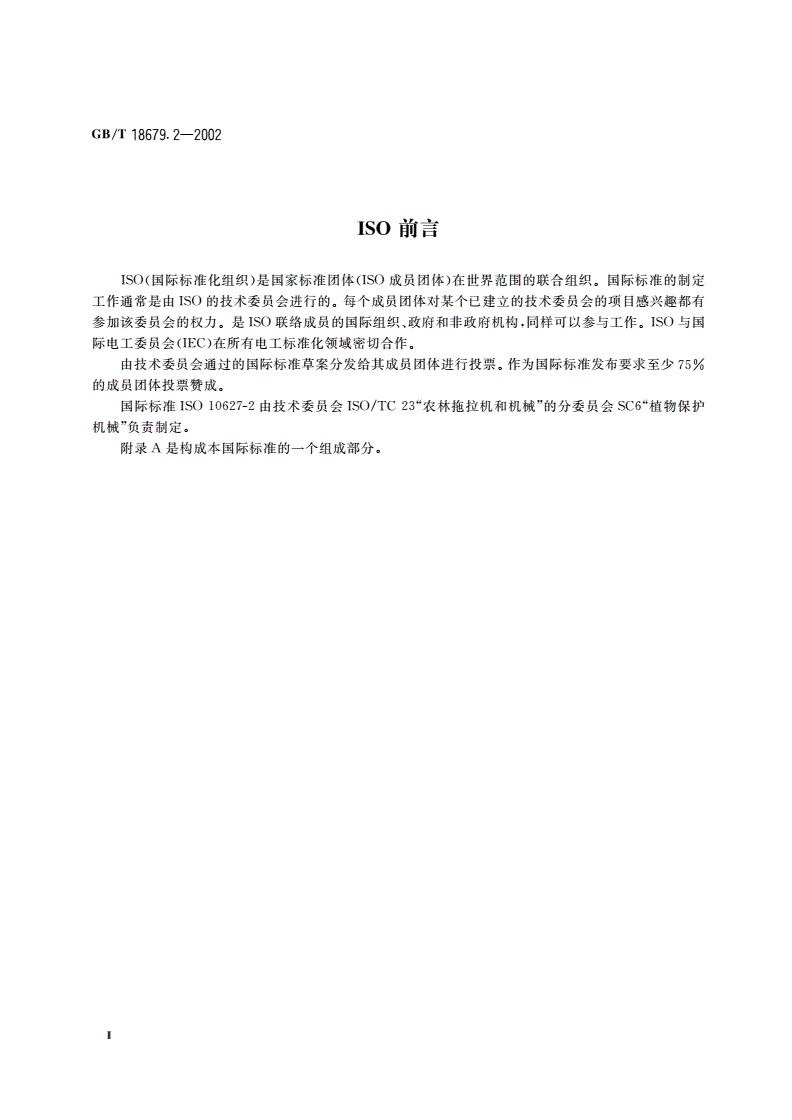

ISO前言

ISO(国际标准化组织)是国家标准团体((ISO成员团体)在世界范围的联合组织。国际标准的制定

工作通常是由IS()的技术委员会进行的。每个成员团体对某个已建立的技术委员会的项目感兴趣都有

参加该委员会的权力。是ISO联络成员的国际组织、政府和非政府机构，同样可以参与工作。ISO与国

际电工委员会(IEC)在所有电工标准化领域密切合作。

由技术委员会通过的国际标准草案分发给其成员团体进行投票。作为国际标准发布要求至少75%

的成员团体投票赞成

国际标准ISO10627-2由技术委员会ISO/TC23“农林拖拉机和机械”的分委员会SC6“植物保护

机械”负责制定。

附录A是构成本国际标准的一个组成部分。

中华人民共和国国家标准

农业液力喷雾机数据表

第2部分:零部件技术规范GB/r18679.22002

eqvISO10627-2:1996

Hydraulicagriculturalsprayer-Datasheets-

Part2jechnicalspecificationsrelatedtocomponents

范围

本标准规定了编制非风送式农业喷雾机有关零部件尺寸、材料、特征和结构等内容的文件时使用的

数据表的技术规范。

本标准适用于制造厂或进口商编制植物保护和施肥用悬挂式、牵引式和自走式非风送式农业喷雾

机数据表。

注:喷雾机整机质量、外形尺寸以及制造厂需要的主机方面的相关信息，已在GB/丁18679.1中给出

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性

GB/T18679.1-2002农业液力喷雾机数据表第1部分:典型格式(eqvISO10627-1:1996)

JB/T7875-1999植物保护机械术语(neqISO5681-1992)

3一般技术规范

注:代码的解释见附录A(标准的附录)

3门制造厂

制造厂名称和地址

销售商/进门商

2型式和制造年份

机具型式

制造年份

商标位置(代码101)

3商标名称

中华人民共和国国家质里监督检验检疫总局2002-03-10批准2002一08一01实施

GB/T18679.2一2002

4容器技术规范

主药液箱清洗用水箱其他容器

4.1材料(代码102)

额定容量:L

4.2容量

总容量:L

长:mm

宽:mm

4.3尺寸

高(至加液口上边缘):mm

位置(代码304)

型式(代码303)

指示范围:L至L

尔4液位指示器

刻度值:L

位置(代码304)

位置(代码306)

直径:nim

材料(代码102)

直径:mm

.‘5加液口

加液过滤网深度:mm

滤网面积:mm,

网孔宽度:m-

箱盖结构(代码305)

型式(代码307)

4.6搅拌器结构(代码308)

位置(代码310)

型式(代码312)

小7排液装置结构(代码313)

位置(代码314)

型式(代码315)

结构(代码316)

位置(代码317)

加水流量:L/min

4.8加水装置截流阀有无有无有无

如果有截流阀，其位置

过滤装置有无有无有无

结构(代码318)

如果有过滤装置一位rL代‘码319)

GB/T18679.2一2002

主药液箱清洗用水箱其他容器

型式(代码320)

结构(代码321)

4.9加药剂装置位置(代码319)

计量范围

计量精度

5液泵技术规范

5.1卞泵

制造厂

结构(代码402)

牌号

位置(代码403)

驱动方式(代码404)

连接方式

额定压力MPa

额定转速r/min

未加压时L/mm

流量

额定压力时I./min

结构(代码407)

压力脉动阻尼器

材料(代码102)

5.2其他泵

用途(代码405)

制造厂

结构(代码402)

牌号

位置(代码403)

驱动方式(代码404)

连接方式

额定压力MPa

额定转速r/min

未加压时L/min

流量

额定压力时L/min

结构(代码I07)

压力脉动阻尼器

材料(代码102)

Gs/T18679.2一2002

6喷杆技术规范

6门一般技术规范

结构(代码703)

作业幅宽ni

输液管路数量

喷杆节数

喷杆伸缩性有无

如果可伸缩，能增加的作业幅宽n】

6.2吊挂机构

结构刚性可摆动

如果为可摆动的，其摆动范围为(。)至(。)

6.3高度调节机构(代码702)

机械式，依靠

液压式，依靠

其他型式，是

高度调节范围m

6.4使喷杆保持在调定高度位置的安全装置

结构

6.5倾斜调节机构

结构(代码706)，

原理(代码707)

驱动机构(代码103)

摆动范围(0)至(。)

调平范围至()坡度

6.6喷头

牌号

结构(代码711)

制造厂

材料(代码102)

0.3MPa压力时的喷雾角(D)

喷嘴

喷头间距cm

距靶标表面的最佳距离mm

距靶标表面的距离范围m至m

最佳喷雾压力MPa

喷雾压力范围MP.至MN

GB/T18679.2一2002

型式单头多头

牌号

结构(代码715)

原理(代码716)

喷头体

驱动机构(代码103)

材料(代码102)

螺纹尺寸

卡口式连接

牌号

结构(代码720)

防滴装置材料(代码102)

开启压力MPa

关闭压力MPa

结构(代码721)

单独设置的截流阀用途(代码721)

驱动机构(代码103)

侧面距离mm

结构(代码801)

材料(代码102)

喷头输液管路

内径mm

外径nll刀

6.7喷幅标识装置

牌号

结构

用途

7输液管路技术规范

了.1吸液管路

数量

材料(代码102)

结构(代码80)1

内径mm

长度丁n

了.p承压管路

Gs/'r18679.2一2002

7.2.1从液泵至主控制阀

数量

材料(代码102)

结构(代码801)

内径mm

长度
