GB/T 28765-2012 包装材料 塑料薄膜、片材和容器的有机气体透过率试验方法

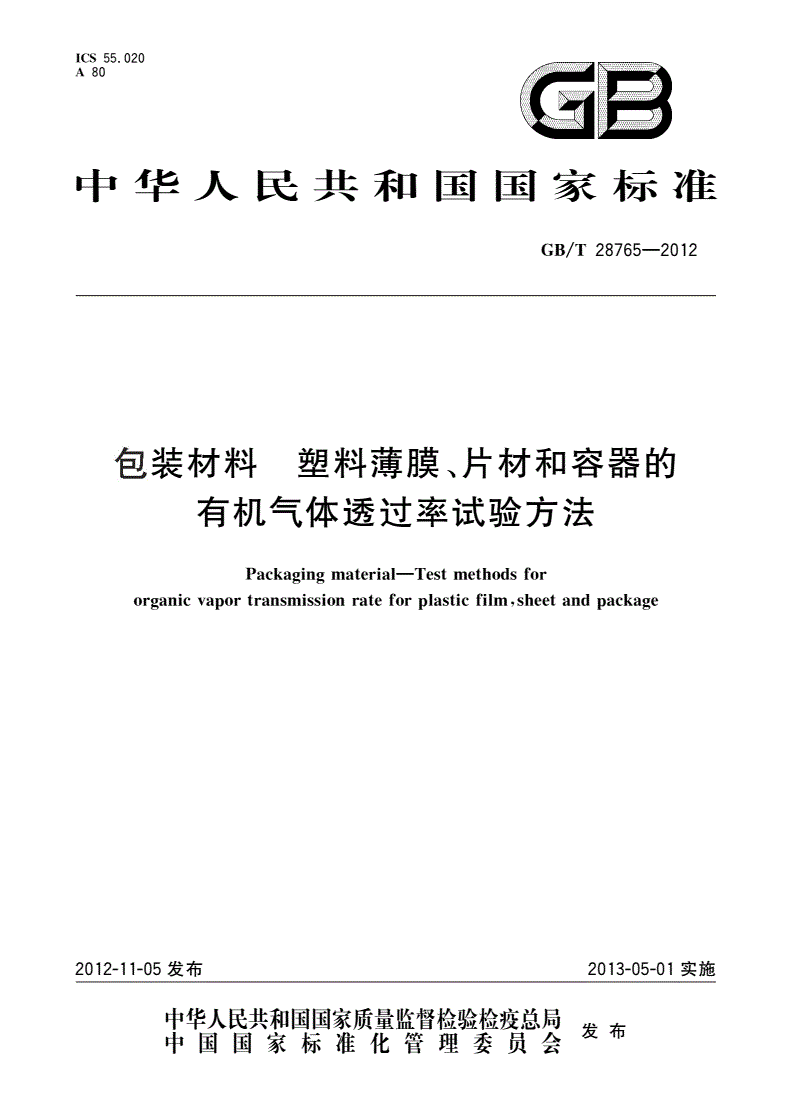

ICS55.020

A80

中华人民共和国国彖标准

GB/T28765—2012

包装材料塑料薄膜、片材和容器的

有机气体透过率试验方法

Packagingmaterial—Testmethodsfor

organicvaportransmissionrateforplasticfilm,sheetandpackage

2012-11-05发布2013-05-01实施

GB/T28765—2012

■ir■■i

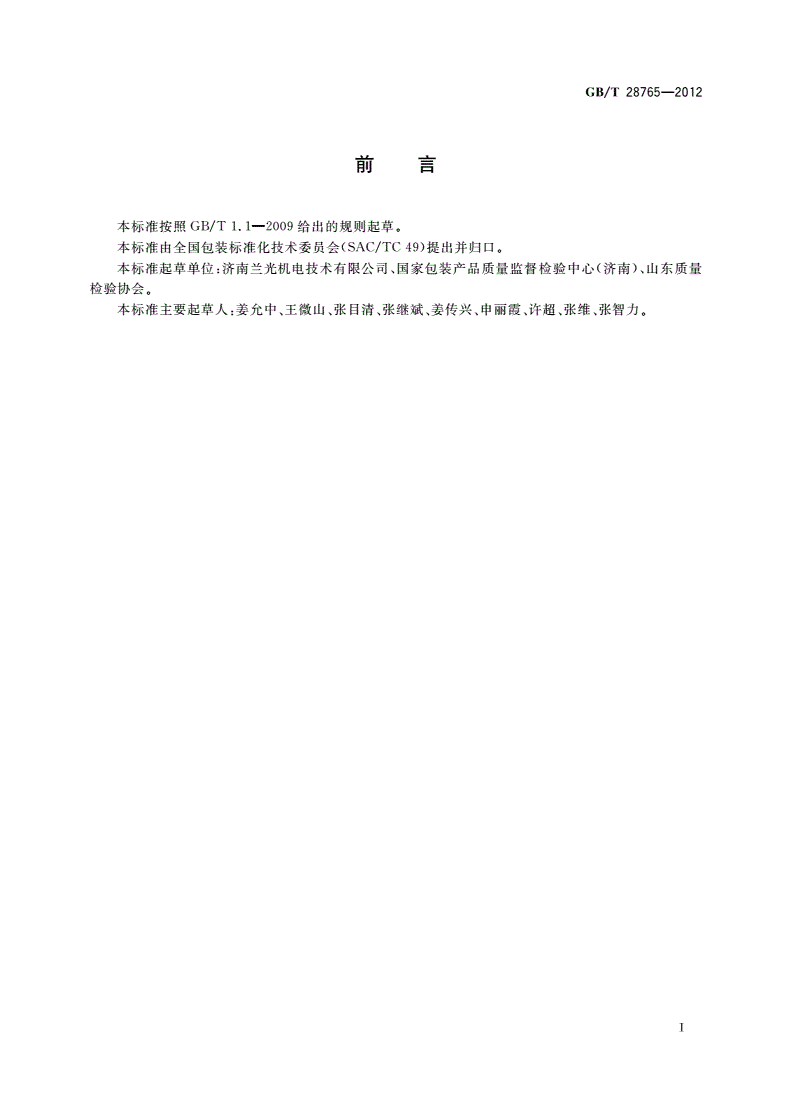

刖吕

本标准按照GB/T1.1-2009给出的规则起草。

本标准由全国包装标准化技术委员会(SAC/TC49)提出并归口。

本标准起草单位：济南兰光机电技术有限公司、国家包装产品质量监督检验中心(济南)、山东质量

检验协会。

本标准主要起草人:姜允中、王微山、张目清、张继斌、姜传兴、申丽霞、许超、张维、张智力。

T

GB/T28765—2012

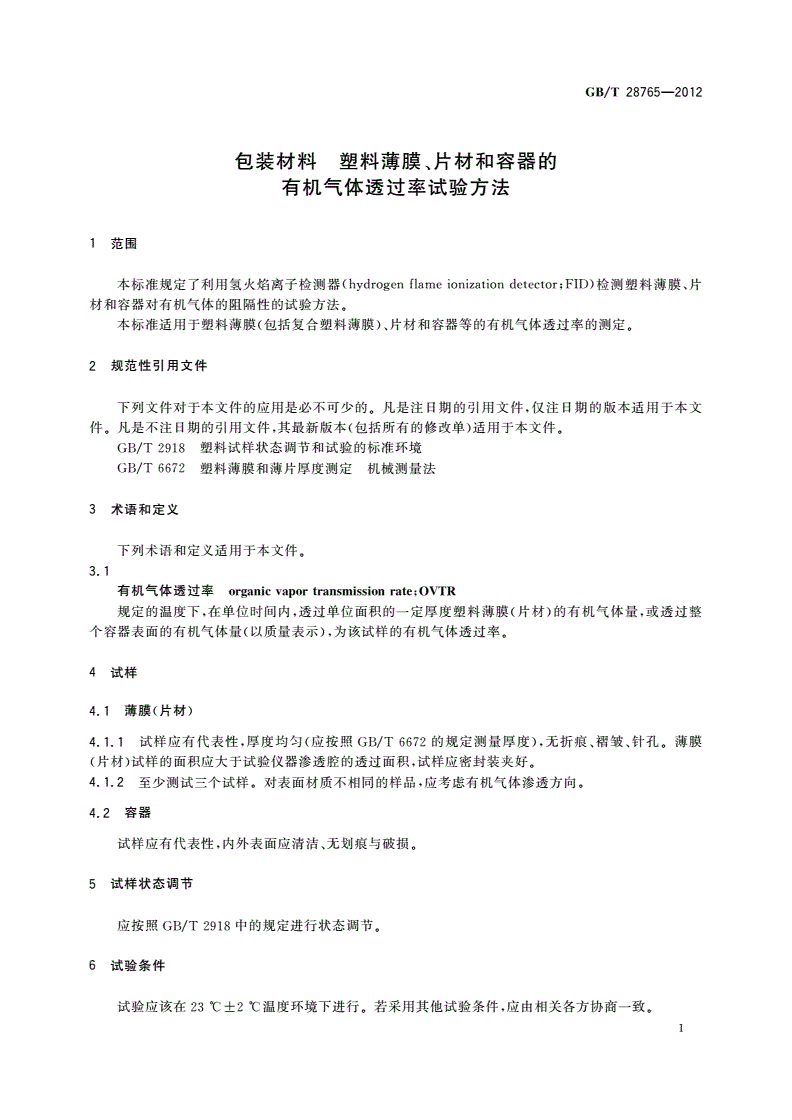

包装材料塑料薄膜、片材和容器的

有机气体透过率试验方法

1范围

本标准规定了利用氢火焰离子检测器（hydrogenflameionizationdetector；FID）检测塑料薄膜、片

材和容器对有机气体的阻隔性的试验方法。

本标准适用于塑料薄膜（包括复合塑料薄膜）、片材和容器等的有机气体透过率的测定。

2规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文

件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T2918塑料试样状态调节和试验的标准环境

GB/T6672塑料薄膜和薄片厚度测定机械测量法

3术语和定义

下列术语和定义适用于本文件。

3.1

有机气体透过率organicvaportransmissionrate；OVTR

规定的温度下，在单位时间内，透过单位面积的一定厚度塑料薄膜（片材）的有机气体量，或透过整

个容器表面的有机气体量（以质量表示），为该试样的有机气体透过率。

4试样

4.1薄膜（片材）

4.1.1试样应有代表性，厚度均匀（应按照GB/T6672的规定测量厚度），无折痕、褶皱、针孔。薄膜

（片材）试样的面积应大于试验仪器渗透腔的透过面积,试样应密封装夹好。

4.1.2至少测试三个试样。对表面材质不相同的样品，应考虑有机气体渗透方向。

4.2容器

试样应有代表性，内外表面应清洁、无划痕与破损。

5试样状态调节

应按照GB/T2918中的规定进行状态调节。

6试验条件

试验应该在23°C±2°C温度环境下进行。若采用其他试验条件，应由相关各方协商一致。

1

GB/T28765—2012

7均衡法

7.1原理

7.1.1薄膜（片材）

在规定的温度条件下，将试样放入渗透腔中，试样将渗透腔隔为两部分，一侧为有机气体高浓度侧

（测试下腔），另一侧为有机气体低浓度侧（测试上腔），通过取样装置每隔一定时间将携带着有机气体的

载气流注入分离室，由FID完成载气中有机气体含量的测定。根据其测定数值，计算单位时间内透过

单位面积试样的有机气体量。

7.1.2容器

在规定的温度条件下，将试样通过附件放入渗透腔中。容器内部为有机气体低浓度侧，外部为有机

气体高浓度侧，通过取样装置每隔一定时间将携带着有机气体的载气流注入分离室，由FID完成载气

中有机气体含量的测定。根据其测定数值，计算单位时间内透过整个容器表面的有机气体量。

7.2仪器

7.2.1薄膜（片材）测试仪器结构

仪器由渗透腔、有机气体源、取样装置、分离室、氢火焰离子检测器（FID）等构成。仪器结构详见图

A.J

7.2.2容器测试仪器结构

仪器由试样附件、渗透腔、有机气体腔、有机气体源、取样装置、分离室、氢火焰离子检测器（FID）等

构成。仪器结构详见图A.2。

7.2.3渗透腔

7.2.3.1渗透腔整体

由上下两部分组成。上部（测试上腔）为有机气体低浓度侧，安装有载气的进出管；下部（测试下腔）

为有机气体高浓度侧。
