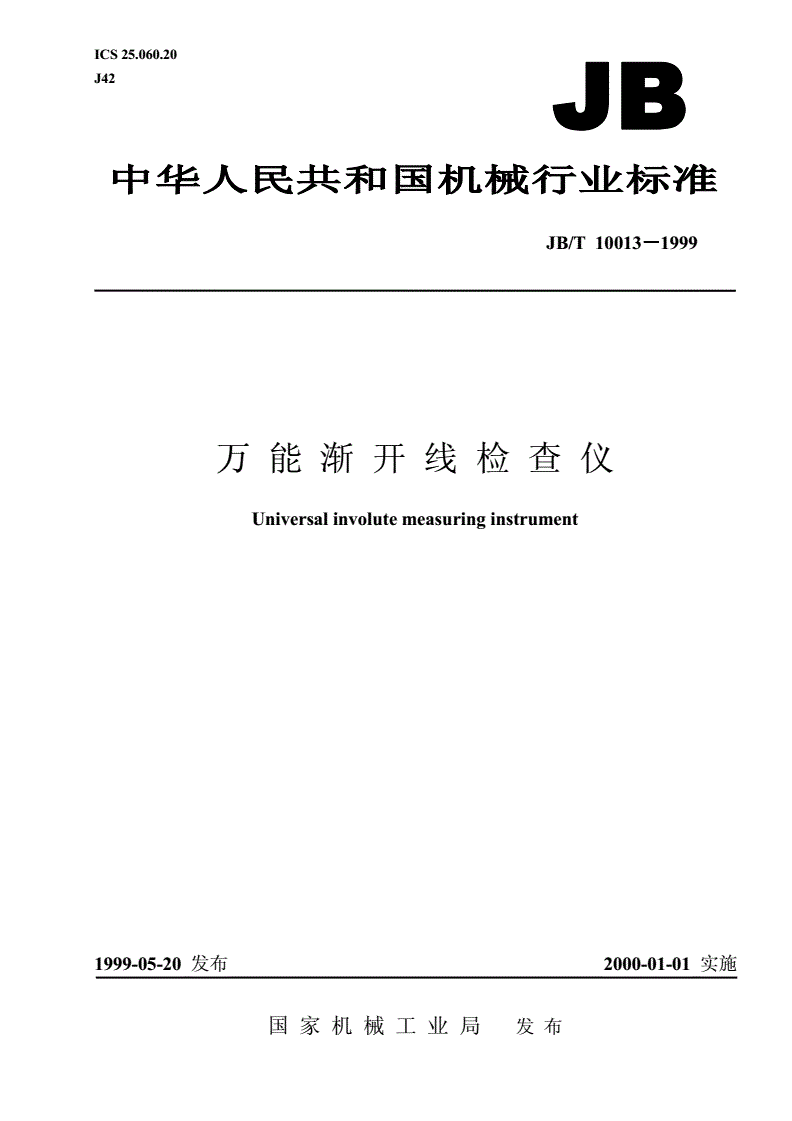

JB/T 10013-1999 万能渐开线检查仪

ICS25.060.20

J42

JB/T10013999－－－1

万能渐开线检查仪

Universalinvolutemeasuringinstrument

1999-05-20发布2000-01-01实施

国家机械工业局发布

JB/T10013－－－－1999

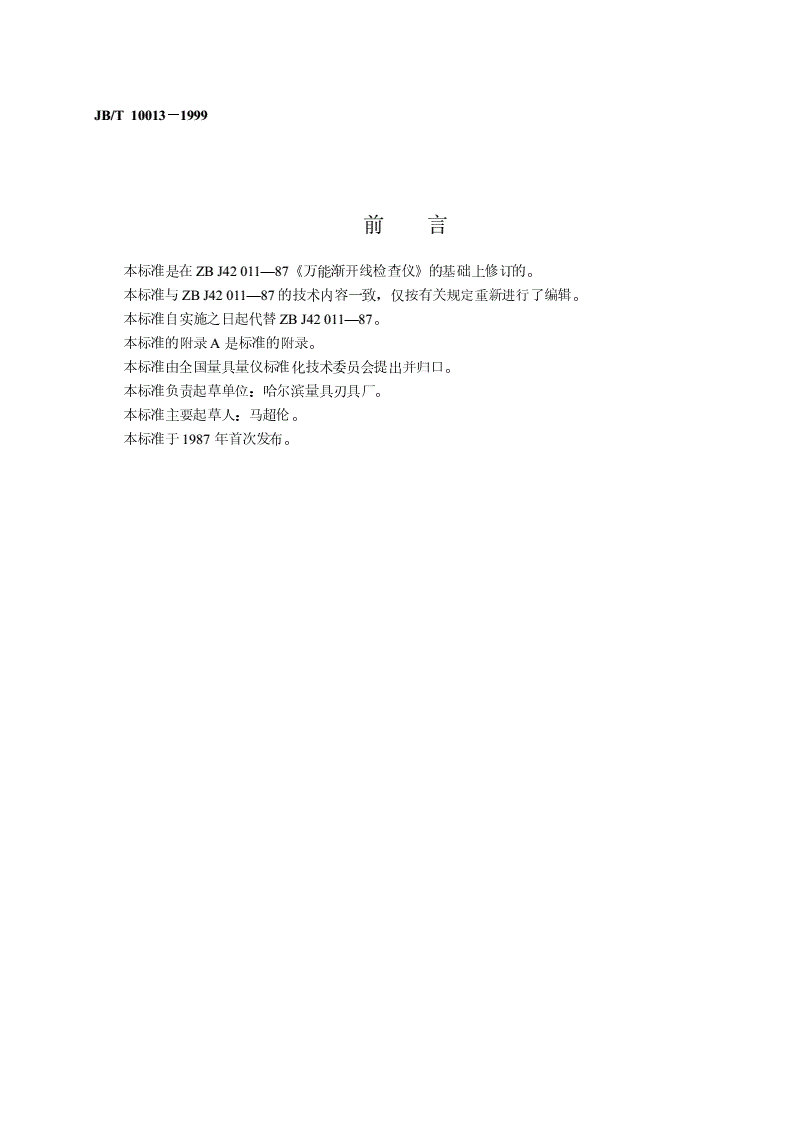

前言

本标准是在ZBJ42011—87《万能渐开线检查仪》的基础上修订的。

本标准与ZBJ42011—87的技术内容一致，仅按有关规定重新进行了编辑。

本标准自实施之日起代替ZBJ42011—87。

本标准的附录A是标准的附录。

本标准由全国量具量仪标准化技术委员会提出并归口。

本标准负责起草单位：哈尔滨量具刃具厂。

本标准主要起草人：马超伦。

本标准于1987年首次发布。

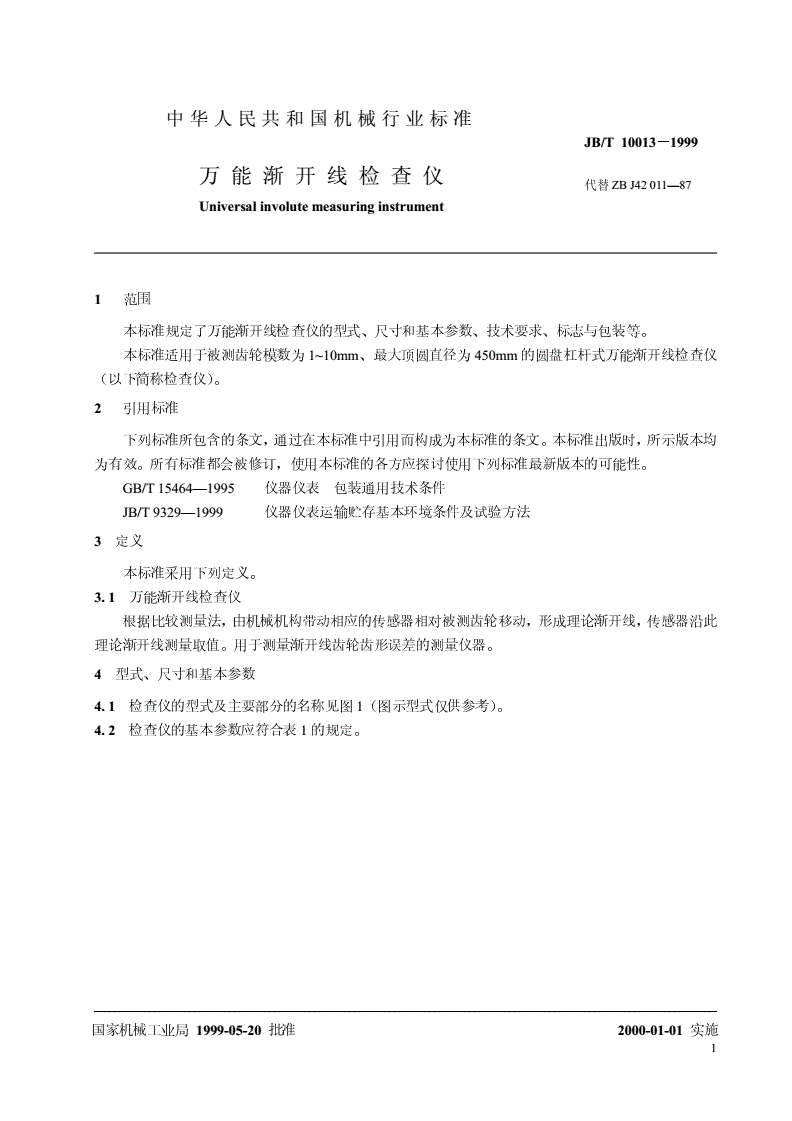

中华人民共和国机械行业标准

JB/T10013－－－－1999

万能渐开线检查仪

代替ZBJ42011—87

Universalinvolutemeasuringinstrument

1范围

本标准规定了万能渐开线检查仪的型式、尺寸和基本参数、技术要求、标志与包装等。

本标准适用于被测齿轮模数为1~10mm、最大顶圆直径为450mm的圆盘杠杆式万能渐开线检查仪

（以下简称检查仪）。

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T15464—1995仪器仪表包装通用技术条件

JB/T9329—1999仪器仪表运输贮存基本环境条件及试验方法

3定义

本标准采用下列定义。

3.1万能渐开线检查仪

根据比较测量法，由机械机构带动相应的传感器相对被测齿轮移动，形成理论渐开线，传感器沿此

理论渐开线测量取值。用于测量渐开线齿轮齿形误差的测量仪器。

4型式、尺寸和基本参数

4.1检查仪的型式及主要部分的名称见图1（图示型式仅供参考）。

4.2检查仪的基本参数应符合表1的规定。

国家机械工业局1999-05-20批准2000-01-01实施

1

JB/T10013－－－－1999

图1

表1mm

序号名称要求

1被测齿轮的模数范围1~10

2被测齿轮的最大基圆直径400

3被测齿轮的最大顶圆直径450

4被测齿轮的心杆长度范围50~450

5测头至下顶尖最小距离≤60

6测头至下顶尖最大距离≥190

7指示表的分度值0.005，0.002，0.001，0.0005

8记录器放大倍数（倍）200，500，1000，2000

9定基圆读数显微镜的刻度值0.001

10测头的测力范围N0.3~0.1

2

JB/T10013－－－－1999

5技术要求

5.1检查仪的喷漆表面应光洁平整，工作表面不应有锈蚀、碰伤，非工作表面的镀层不应有脱落等缺

陷。

5.2检查仪的各紧固部分牢固可靠，移动部分灵活平稳，不应有卡滞和松动现象，各限程装置位置正

确，展开角度与展开长度相应的零位应一致，左右齿面的展开长度应相等。

5.3检查仪的玻璃刻度尺对定基圆滑架运动的平行度，在水平方向的全行程范围内毫米刻线线端不应

有明显的位移；在垂直方向上应保证所有刻线都位于同一焦平面。

5.4检查仪读数装置中，0.1mm刻线与毫米刻线、微米刻线与指标线间的相互位置应平行，不应有目

视可见的倾斜；毫米刻线与0.1mm刻线的放大倍数误差均不大于0.0005mm。

5.5检查仪的上顶尖和下顶尖的斜向圆跳动均不大于0.002mm。下顶尖相对于圆盘旋转中心的斜向圆

跳动应不大于0.002mm。

5.6检查仪上、下顶尖的同轴度应不大于0.01mm。

5.7检查仪的上、下顶尖连线对测头垂直运动的平行度，在100mm行程范围内，正面不大于0.005mm，

侧面不大于0.004mm。

5.8检查仪的定基圆滑架运动的直线度，在全长范围内水平和垂直方向均不大于4″。

5.9检查仪的测量滑架运动的直线度，在全长范围内水平和垂直方向均不大于2″。

5.10检查仪的上、下顶尖连线对测量滑架运动的垂直度，在100mm行程内不大于0.005mm。

5.11检查仪的测量滑架往返运动的重复性，不大于0.001mm。

5.12检查仪的测量滑架展开标尺的零位误差，不大于0.2mm。

5.13检查仪的基圆零位误差，在直尺滑板全行程内不大于0.0005mm。

5.14检查仪的测头对上、下顶尖连线位置的误差，不大于±0.01mm。

5.15检查仪指示系统的灵敏阈不超过0.0005mm，在全刻度范围内示值误差不超过±0.5刻度。检查仪

的记录器在全记录范围内示值误差不超过±0.5格。

5.16检查仪的示值误差见表2。

表2mm

检查仪的精度等级

渐开线样板基圆半径误差项目

1级2级3级

形状误差≤0.001≤0.0015≤0.002

≤60

示值误差
