GB/T 6881.1-2002 声学 声压法测定噪声源声功率级混响室精密法

17.140.01

zICS32

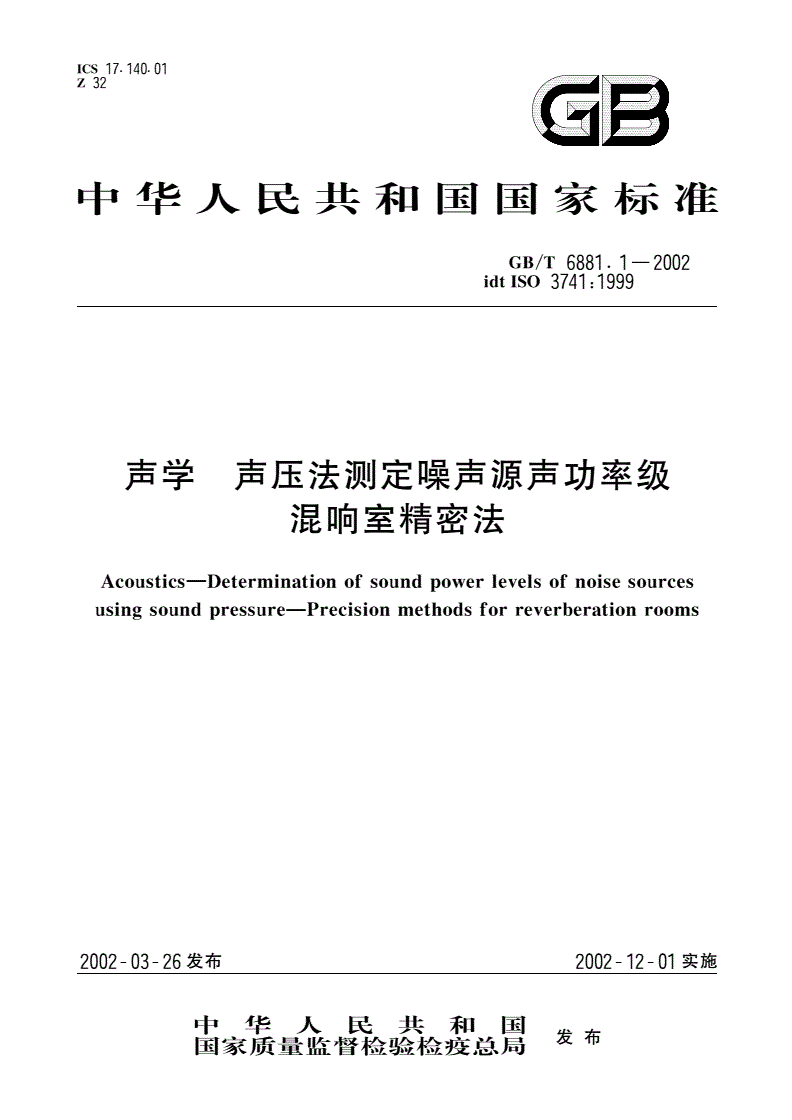

中华人民共和国国家标准

Gr/'s6881.1一2002

idtISO3741:1999

声学声压法测定噪声源声功率级

混响室精密法

Acoustics-Determinationofsoundpowerlevelsofnoisesources

usingsoundpressure-Precisionmethodsforreverberationrooms

2002一03一26发布2002一12一01实施

中华人民共和国发布

国家质量监督检验检疫总局

Gs/T6881.1-2002

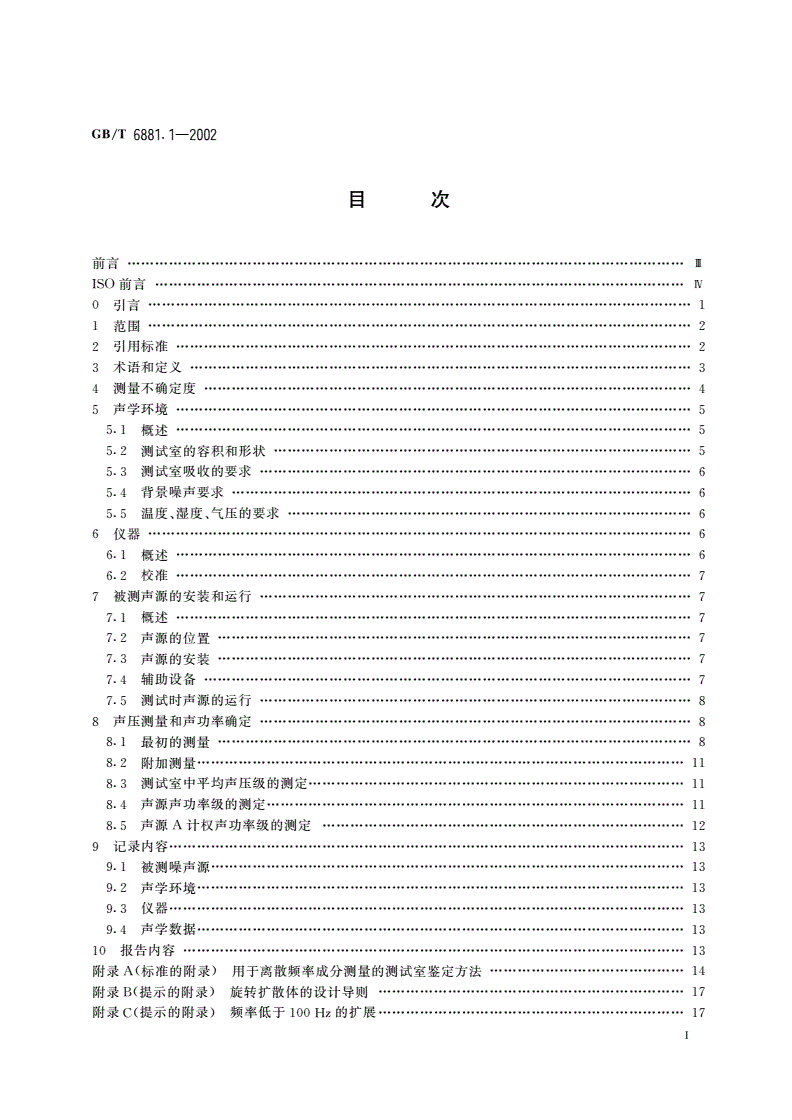

目次

前言······································································。·····································……1

ISO前言·······································……N

。引言······。···。···············。········。···。·······。····。·························································……1

1范围··································································································价·········……2

2引用标准·。·······。·······························································································……2

3术语和定义····························································，······················，··················……3

4测量不确定度············。···。····。·············。··································，····························……4

5声学环境·······。····························。································································……5

5.1概述········································································································……5

5.2测试室的容积和形状.·5

5.3测试室吸收的要求········。···。····················································...··········..··……6

5.4背景噪声要求··········································。····················。·····························……6

5.5温度、湿度、气压的要求·····················································.··...··.··.··..·..·...……6

6仪器.················。····。···············。·········。·······……6

6.1概述········································································································。··…6

6.2校准··························································。·············。······。·········。····。·········……7

7被测声源的安装和运行·························································。···············。。····。·..·...……7

7.1概述··············。···。·················。····································································……7

7.2声源的位置······。·····················。···································································……7

7.3声源的安装································································································……7

7.4辅助设备··································································································……‘7

7.5测试时声源的运行······························。···················。·········……。.········……，.，8

8声压测量和声功率确定···············································································。·..·...……8

8.1最初的测量······························································································……8

8.2附加测量····························································································。······……11

8.3测试室中平均声压级的测定·············。··································。.·..·..··……，..…n

8.4声源声功率级的测定············································································.·..·.……11

8.5声源A计权声功率级的测定········································································……12

9记录内容··········································，······································。·····················……13

9.1被测噪声源············，········，··········································································……13

9.2声学环境···············。················。································································……13

9.3仪器····························································。···········································……13

9.4声学数据························································。·········。·····。·············。···········……13

10报告内容···········································。························································……13

附录A(标准的附录)用于离散频率成分测量的测试室鉴定方法··································。·……14

附录B(提示的附录)旋转扩散体的设计导则····························································……17

附录C(提示的附录)频率低于100Hz的扩展····························································……17

t

cs/T6881.1-2002

一

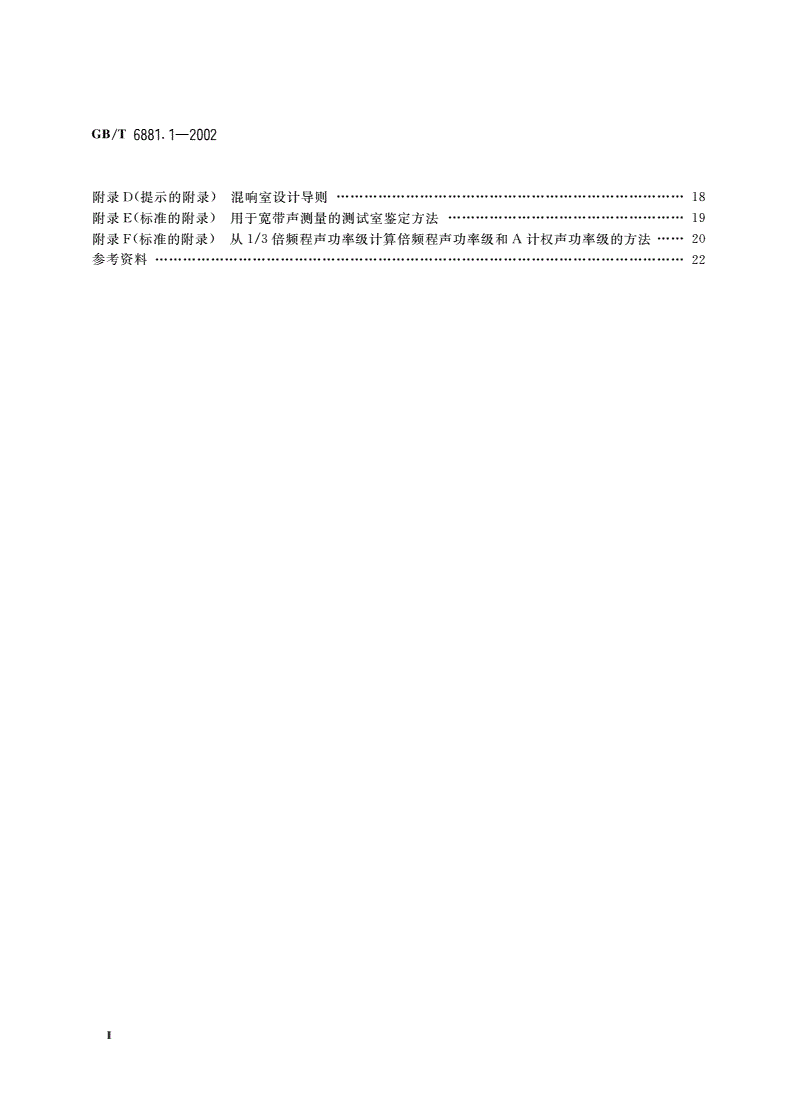

附录D(提示的附录)混响室设计导则

，n

附录E(标准的附录)用于宽带声测量的测试室鉴定方法I，

n门

附录F(标准的附录)从1/3倍频程声功率级计算倍频程声功率级和A计权声功率级的方法……乙

nn

参考资料·······……乙口

GB/T6881.1-2002

前言

本标准根据国际标准ISO3741:1999《声学声压法测定噪声源声功率级混响室精密法》对

GB6881-86进行修订。本标准是声压法测定噪声源声功率级的系列标准之一，等同于ISO3741:

1999.

GB6881-1986是参照采用ISO3741-1975,ISO3742-1975和ISO3743-1976合并制定的，现

在ISO有了新的修改版本，ISO3741:1999是将ISO3741:1988和ISO3742;1988修改合并而成，标准

名称为《声学声压法测定噪声源声功率级混响室精密法》。而ISO3743-1:1994《声学声压法测定

噪声源声功率级混响场中小型可移动声源工程法第1部分:硬壁测试室比较法》和ISO3743-2:

1994《声学声压法测定噪声源声功率级混响场中小型可移动声源工程法第2部分:专用混响室

方法》是将原ISO3743;1976修改、增加内容分作两个部分。现根据ISO新版本分别进行等同采用的修

订。

本标准和GB/T6881.2,GB/T6881.3替代GB6881-1986.

本标准的附录A、附录E,附录F为标准的附录;附录B、附录C、附录D为提示的附录，仅供参考。

本标准由中国科学院提出。

本标准由全国声学标准化技术委员会归口。

本标准起草单位:南京大学、中国科学院声学研究所。

本标准主要起草人:孙广荣、章汝威。

GB/T6881.1-2002

ISO前言

国际标准化组织((ISO)是由各国标准化委员会((ISO成员国)组成的世界范围的联合组织。国际标

准的制定工作通常由ISO技术委员会来完成。每个成员国在对某技术委员会所确定的某项标准感兴趣

时，有权参加该技术委员会。与ISO有联系的政府和非政府国际性组织也可参加该项工作。ISO与国际

电工委员会((IEC)在电工标准化的各个方面均保持密切合作。

各技术委员会采纳的国际标准草案应分发给各成员国进行投票表决。国际标准草案至少需要75写

的成员国投票赞同，才能作为国际标准出版发行。

国际标准ISO3741:1999是由ISO/TC43声学技术委员会，SCl噪声分会制订的。

ISO3741的第三版对ISO3741:1988和ISO3742:1988做了技术上的修改和合并，并取消和取代

了它们。

附录A、附录E、附录F是标准的附录;附录B、附录C、附录D是提示的附录，仅供参考。

中华人民共和国国家标准

声学声压法测定噪声源声功率级

混响室精密法GB/T6881.1-2002

idtISO3741:1999

Acoustics-Determinationofsoundpowerlevelsofnoisesources

usingsoundpressure-Precisionmethodsforreverberationrooms

0引言

0.1本标准是GB/T14367有关声压法测定噪声源声功率级的系列标准之一，该系列标准规定了用声

压法测定机器、设备、及其附件的声功率的各种方法。当选用GB/T14367系列中的一种方法时，必须选

择最适用于测试条件和目的的一种。ISO12001和GB/T14367中提供了帮助选择的一般导则。

GB/T14367系列只是给出了关于被测机器或设备运行和安装的一般原则。对于特定类型的机器和设

备，应参考其噪声测试规范，对安装和运行条件做出详细说明。

0.2本标准规定了应用具有规定声学特性的混响测试室，来确定作为频率函数的声源辐射声功率的实

验室方法。基本标准系列的其他文件(见表1和GB3767或GB/T16404)提出了不同的环境要求，具有

那些特性的房间不适用于本标准。

本标准中，用声压测量来计算声功率是基于下述前提:声源在混响测试室中发射一定的声功率，空

间和时间平均的均方声压尸直接正比于声功率，此外只与房间的声学和几何性质以及空气的物理常数

有关。

如果声源发射窄带或离散频率声，则对辐射声功率级的精密测定需要做更多的工作。理由如下:

a)沿着短的传声器路径或由小数量传声器阵列来测定空间/时间平均声压，这对于遍及全室的空

间/时间平均方均声压常常不能很好地估计;

b)声源辐射的声功率更强地受到房间简正方式和声源在室内位置的影响。

如果声源发射窄带噪声或离散频率纯音，混响室中声功率级的测定需要对房间和测试设备进行优

化和鉴定(见附录A)以及用更大数量的声源位置和传声器位置(或移动传声器的更大的路径长度)。可

以用低频吸收器减低混响时间来减少这些数量。如果测量时在测试室中有一个或几个旋转扩散体也是

有帮助的。适用的旋转扩散体的设计导则见附录Be

表1混响条件下确定噪声源声功率级不同准确度等级的国家标准概况

GB/T6881.1GB/T6881.2GB/T6881.3

参量精密方法工程方法工程方法

1级2级2级

测试环境混响室硬壁房间专用混响测试室

V)40m'和

测试环境适要限定容积v和V)40V.

规定要求

用性的标准混响时间1'.吸声系数a<0.20

专门鉴定

中华人民共和国国家质f监督检验检疫总局2002-03-26批准2002一12一01实施

GB/T6881.1-2002

表1(完)

GB/T6881.1GB/T6881.2GB/T6881.3

参量精密方法工程方法工程方法

1级2级2级

声源体积VQ最好小于测试室容积的2%最好小于测试室容积的2.5%

噪声特性稳态，宽带、窄带、离散频率任意，但没有孤立的碎发声

背景噪声限制AL妻10dBAL.>6dB6,L)4dB

NM妻6

NM妻3

测量位置数NM如合适，或者连续

如合适，或者连续地移动传声器

地移动传声器

仪器

a)声级计至少满足a)GB/T37581级

b)积分声级计至少满足b)GB/T171811级

c)频带滤波器组至少满c)GB/T32411级

足

d)校准器至少满足d)GB/T151731级

1/3倍频程或倍频程

得到的声功率级倍频程A计权或倍频程

A计权(计算)

以再现性标准偏差QR表示口R簇0.5dBOR镇1.5dBOR镇2.0dB

的确定L。的精密方法(对于发射噪声频谱比较“平”的声源)

范围

1.1本标准规定了声源在相应于特性阻抗pc=400N"s/m'(p是空气密度，‘是声速)的标准气象条

件环境下运行时，测定其所产生声功率的直接方法和比较方法。它规定了测试室的要求、声源的位置和

一般运行条件的规则、进行方均声压级测量的仪器和技术，从而以1级准确度计算出声源的倍频程或

1/3倍频程声功率级。要测量的量是时间平均的频带声压级，需要确定的量是A计权和频带声功率级。

可以选择的其它量是从频带测量值计算出其它频率计权声功率级。本标准不提供确定声源指向性和瞬

变声的方法。

通常所需考虑的频率范围是中心频率从100Hz到10000Hz的1/3倍频程。附录C给出了扩展频

范围到更低频率的规定方法的使用导则。本标准不适用于频率范围高于10000H:的1/3倍频程。对于

高频，推荐应用ISO9295的方法。

1.2本标准规定的方法适用于由ISO12001描述的关于宽带、窄带和离散频率成分的稳态噪声。噪声

可以由机器、部件、器件和附件产生。

本标准适用于噪声源体积至少不大于用作测试的混响室容积的20o。体积大于房间容积2%的源，

可能超过表2给出的标准偏差。

2引用标准

下列标准所包含的条款，通过在本标准中引用而构成本标准的条款。在本标准出版时，所示各版均

为有效。所有标准都会被修订，鼓励使用本标准的团体(或有关人员)在本标准的基准上研究使用下列标

准最新版本的可能性。

GB/T3241-1998倍频程和分数倍频程滤波器(eqvIEC61260:1995)

GB/T6881.1-2002

GB/T3785-1983声级计的电、声性能及测试方法

GB/T4129-1995声学噪声源声功率级的测定标准声源的性能要求与校准(eqvISO6926:

1990)

GB/T14573.1-1993声学确定和检验机器设备规定的噪声辐射值的统计学方法第一部分:

概述与定义(neqISO7574-1:1985)

GB/T14573.4--1993声学确定和检验机器设备规定的噪声辐射值的统计学方法第四部分:

成批机器标牌值的确定和检验方法(neqISO7574-4:1985)

GB/T14574-2000声学机器和设备噪声发射值的标示和验证(eqvISO4871:1996)

GB/T15173-1994声校准器(eqvIEC60942:1988)

GB/T17181-1997积分平均声级计(idtIEC801:1985)

GB/T18698-2002声学信息技术设备和通信设备噪声发射值的标示

GBJ47-1983混响室法吸声系数测量规范

ISO9295:1988声学计算机和商用设备高频噪声的测量

ISO12001:1996声学机器和设备发射的噪声噪声测量规程起草及说明的准则

IEC61183电声学声级计的无规人射和扩散场校准

术语和定义

本标准使用下列术语和定义

3.1混响室reverberationroom

适合本标准要求的测试室。

3.2混响声场reverberantsoundfield

测试室中直达声的影响可忽略的那部分声场。

3.3声压幼)soundpressure

有声波时，媒质中的压强与静压的差值。单位为帕斯〔卡〕,Pa.

注

1以Pa为单位。

2声压可以以几种方法表示，但在本标准中有关的只是指定时间空间的均方根声压

3.4均方声压沥，)mean-squaresoundpressure

基于平方平均的空间时间平均的声压。

注:实际上在有限路径长度或固定传声器位置数的时空平均以及与理想混响声场的偏离，导致P}只是估计值

3.5声压级(加)soundpressurelevel

声压与基准声压之比的以10为底的对数乘以2，单位为贝尔〔〕,B。但通常用dB为单位，基准声压

必须指明。空气中基准声压为20pPa,

3.5.1时间平均声压级(L。二)timeaveragedsoundpressurelevel

声压平方的时间平均级，单位为dB

L,=101g[TI丁:弩dt]dB(I)

注

1时间平均声压级的单位为dBe

2一般下标e“q”和7“'”被省略，因为时间平均声压级需要在一确定的时间间隔内测量来确定。

5.2测量时段measurementtimeinterval

用以确定时间平均声压级的一个或数倍运行周期或运行循环。

注:见8.1.3款。

6声功率(W)soundpower

GB/T6881.1-2002

在单位时间内声源辐射的空气声能量。

注:单位为瓦，w

17声功率级(LOsoundpowerlevel

声源辐射的声功率与基准声功率之比以10为底的对数的10倍

注

1单位为dB，基准声功率为1PW(1。一’=w)

2例如A计权声功率级为乙。

3-8背景噪声backgroundnoise

除被测声源外来自所有其他声源的噪声。

3.9标准声源referencesoundsource

发射恒定宽带噪声，有足够声功率级，并按GB/T4219实行和校准的稳定的稳态声源。

3.10混响时间(Ts)reverberationtime

声源瞬间停止发声后声压级衰减60dB所需要的时间或外推得到的时间。

注

1单位为秒，5

2本标准中T。是按GBJ47计算的，而从最初衰减10dB或15dB外推得到的馄响时间分别表示为T,和7,11.

3.11所需考虑的频率范围frequencyrangeofinterest

中心频率从100Hz到10000Hz的1/3倍频程所覆盖的频率范围。

注:这是一般情况，如果适合于一定标准(见附录C)，为特殊目的，频率范围可扩展至低到50H..

3.12吸声系数(a)soundabsorptioncoefficient

对给定频率和规定条件，按GBJ47计算的人射声功率不从表面反射的那部分。

3.13等效吸声面积(吸声量)(A)equivalentabsorptionarea

表面积及其吸声系数的乘积。

注:单位为mZ

测t不确定度

遵循本标准所作的测量，其结果的再现性标准偏差等于或小于表2所给的值按本标准方法确定噪

声源声功率级的单个值可能与真值不同，但在测量不确定度的范围之内。有几个因素影响确定声功率级

的不确定度，有些与测量实验室的环境条件有关，另一些与实验技术有关。如果一个特定的噪声源运送

到若干个不同的实验室，并在每个实验室都按本标准确定声源的声功率级，则结果将显示出分散性。可

W计算测得声功率级的标准偏差(例如见GB/T14573.4-1993附录B)，它随频率变化。这些标准偏差

通常不超过表2中的值。表2中的值是在GB/T14573.1定义的再现性标准偏差aR。表2中的值考虑

了应用本标准方法时测量不确定度的累积效应，但因运行条件(例如旋转速度、供电电压)或安装条件改

变引起功率输出的变化应除外。

测量不确定度与表2中再现性标准偏差有关，同时与所要求的置信度有关。例如，对于正态分布的

声功率级，置信度为90，源的声功率级的真值在测量值的士1.645aR范围之内;置信度为95，则落

在测量值的士1.96aR之内。进一步的例子见GB/T14573.4和ISO92960

表2按本标准确定声功率级的再现性标准偏差估计值上限

—一带宽一}中心频率/Ha一再现性标准偏差上限值//dB

10011-1603

200.315公

1/3倍颇程400--5000上

6300--10000
