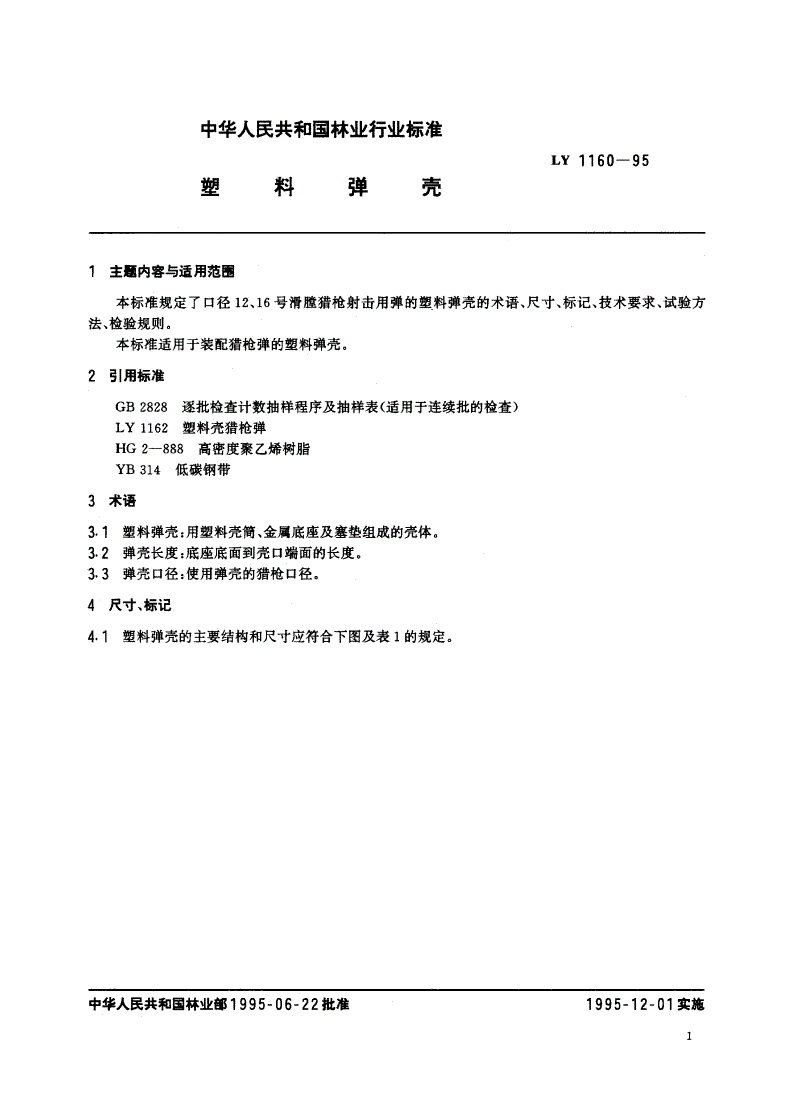

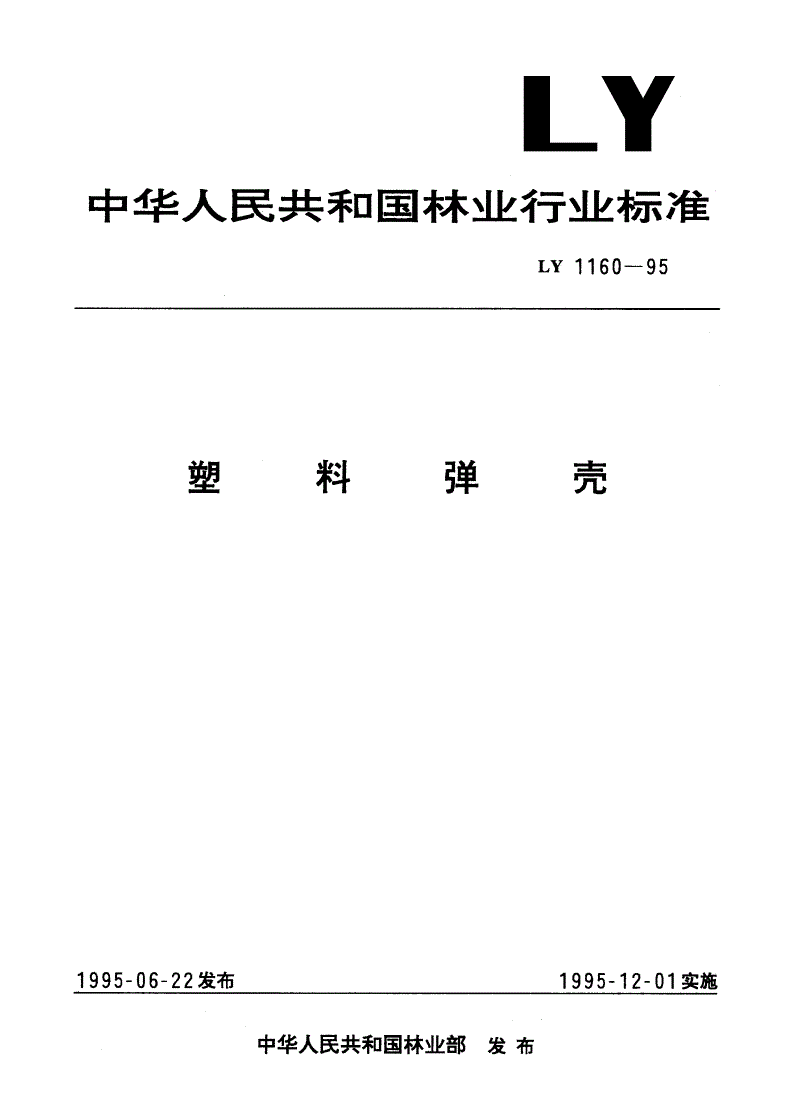

LY 1160-1995 塑料弹壳

中华人民共和国林业行业标准

LY1160一95

塑料弹壳

，主硒内容与适用范围

本标准规定了口径、12,16号滑膛猎枪射击用弹的塑料弹壳的术语、尺寸、标记、技术要求、试验方

法、检验规则。

本标准适用于装配猎枪弹的塑料弹壳。

2引用标准

2828逐批检查计数抽样程序及抽样表(适用于连续批的检查)

1162塑料壳猎枪弹

HG2-888高密度聚乙烯树脂

YB314低碳钢带

术语

3.1塑料弹壳:用塑料壳筒、金属底座及塞垫组成的壳体。

32弹壳长度:底座底面到壳口端面的长度。

3.3弹壳口径:使用弹壳的猎枪口径。

4尺寸、标记

塑料弹壳的主要结构和尺寸应符合下图及表1的规定。

中华人民共和国林业部1995一06一22批准1995一12一01实施

LY1160一95

责

塑料弹壳

工一底座;2一塞垫}3-壳简;4一口径+5一生产厂标记

450

LY1160一95

表1塑料弹壳主要尺寸及允差

弹壳底缘直径壳口外径底缘根径壳口内径底缘厚度弹壳长度

口径DD,D,dhL

1222.45_0:。20.20_8::20.60-跳:18-50,9’01.80--70-知

1620.65_0:。18.55_8.18.85-8.s17.00'吕’01.55--7700_-,';,.0

4.2标记

塑料弹壳口，X口LY1160-95

弹壳长度

弹壳口径

4.3标记示例

口径12号、弹壳长度70mm的塑料弹壳

塑料弹壳12X70LY1160-95

技术要求

弹壳必须符合本标准和按规定程序批准的技术文件制造。

;;卜

制造弹壳用材料见表2,

表2制造塑料弹壳的材料表

零件名称材料规格标准号

壳简高密度聚乙烯树脂HG2-888

塞垫高密度聚乙烯树脂HG2-888

08F-O-R-F

底座低碳钢带YB314

厚度0.4^0.5mm

5.3壳简的外表面为光滑的圆柱面或在国柱面上压出完整清晰的装饰波纹、图案。

5.4壳筒壁厚差不大于0.1mm,

5.5底座必须有铜、镍或锌的铰层，底座外表面粗糙度不得低于娜

56壳筒应牢固地固定在底座上，不允许松动。

5.了压实后的塞垫厚度应大于装配后的底火高度。

58装配后的弹壳底火室应正确地压入底火，底火室的传火孔不得堵塞。

5.9底火装入底火室后不得凸出底座底面，凹入深度不得大于。.4mm,

5.10弹壳外观不得有裂纹、伤痕、变形、重皮、锈斑、皱痕、毛刺、尖角、表面脱落、附着物、污迹等缺陷。

5.11弹壳工作的可靠性应达到:弹壳在一次装弹情况下温度在233.15K-313.15K范围内不横断

或纵裂。

5.12弹壳的强度应达到:弹壳装弹后射击时不出现因底火室过大而使底火脱落、弹壳断裂等现象。

6试验方法

6.1弹壳外观、底座表层与标准样品进行比较检验，标准样品应由法定标定单位检定，工厂质量检查部

门保管。

6.2表I中的尺寸和底火装配后的深度尺寸用专用量具检验，壳筒壁厚允差用精度值为。.02mm的

LY1160一95

卡尺检验。

6.3每种口径的弹壳装配成膛压p_>83-3MPa的猎枪弹进行强度试验，应达到5.12的要求。

6.4弹亮强度试验用弹应在293.15K的温度下保温8h,

6.5弹壳工作的可靠性试验用弹应符合LY1162的规定。弹温分别为233.15K,312.15K，各保温

8h，用弹道枪射击试验。

7检验规则

7.1出厂检验项目按表3的规定进行。

表3检验项目不合格分类

不合格分类

检验项目备注

类项

1弹壳强度

2底缘直径D

3壳口外径。，

4底缘根径D,

A

5底火室直径08.l0+00to

6底火室直径那.05给05

7底火室尺寸。.6十黔“

8可靠性试验

9壳口内径d

10底缘厚度h

11弹壳长度L

12壁厚差

B

13底座被层

14底火装配位!

15塞垫的装配

16弹壳外观

7.2型式检验项目除包括出厂检测项目外.增加可靠性试验。

了3检查实施

7.3.1抽样方法

采用GB2828中的正常检查一次抽样。

7.3.2不合格分类

不合格分类分为A,B两类(见表3),

A类:对产品性能有重大影响的不合格;

B类:对产品性能有一般影响的不合格。

7.3.3合格质量水平

A类:AQL=1r

B类:AQL二15,

7.3.4检杳水平

LY1160一95

采用特殊检查水平s-2,

7.3.5检查批N

N=100000,

7.3.6在样本中发现不合格数小于或等于合格判定数，则判该批为通过;样本中发现的不合格数大于

或等于不合格判定数，则判该批为不合格。

8标志

8.1弹壳底面应有按图1中规定的内容和位置刻印的标志。

8.2在壳筒上应按订货合同印有猎枪弹生产厂的代号、商标，猎枪弹品种、弹壳长度，待装配的弹丸号

或弹丸直径。

附加说明:

本标准由中华人民共和国林业部提出。

本标准由全国林业机械标准委员会归口。

本标准由哈尔滨林业机械研究所负贵起草，由哈尔滨猎具厂协作起草。

本标准主要起草人曹立生、王跃龙。
