DB1311/T 039-2023 附着力测试仪（拉拔法）校准规范

ICS17.100

CCSN74

1311

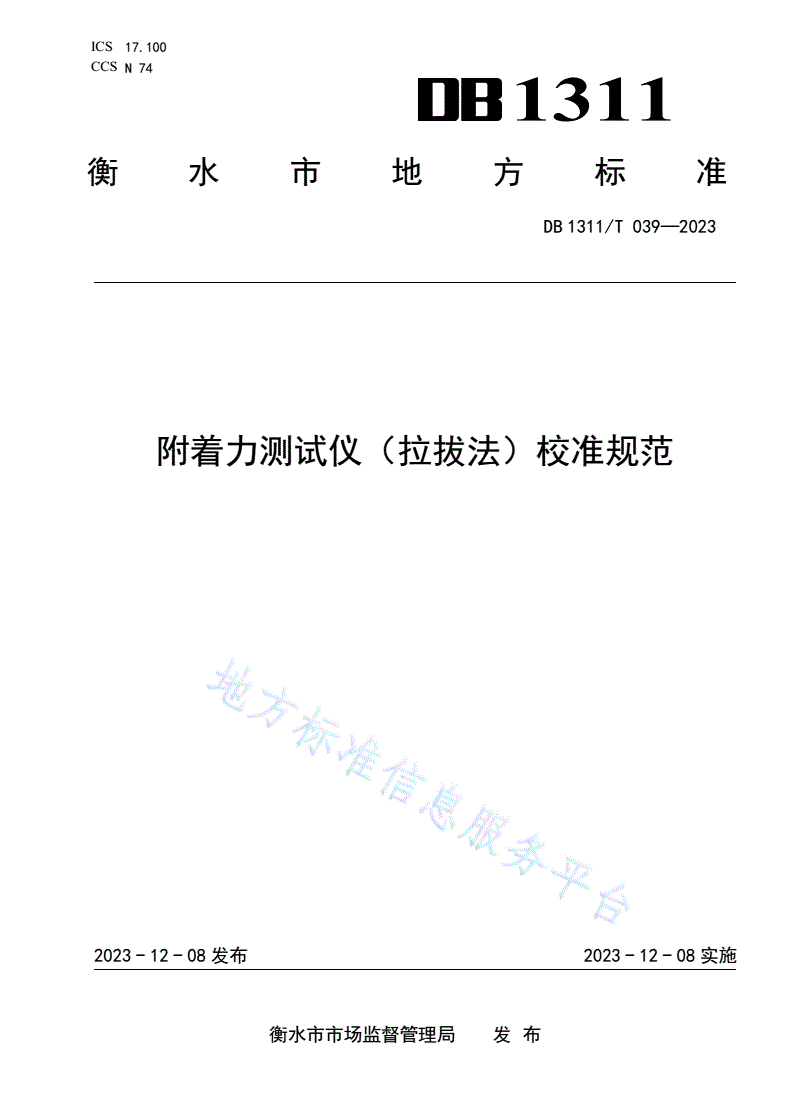

衡水市地方标准

DB1311/T039—2023

附着力测试仪（拉拔法）校准规范

2023-12-08发布2023-12-08实施

衡水市市场监督管理局  发布

DB1311/T039—2023

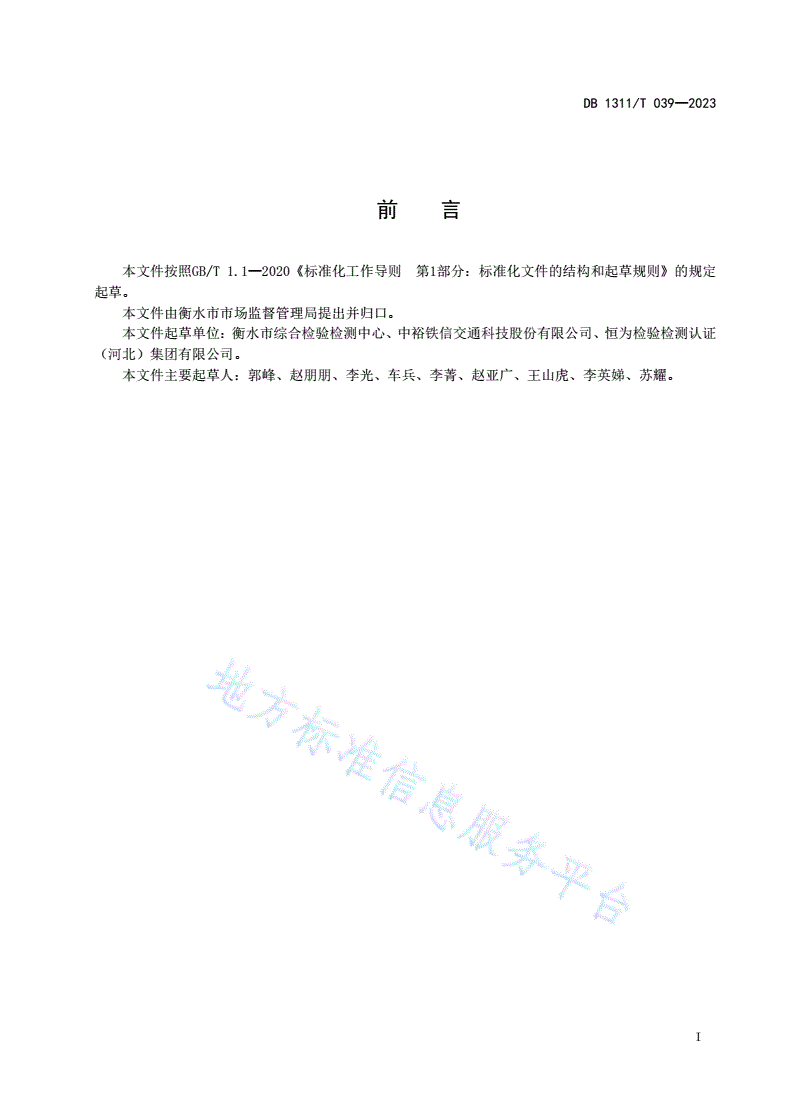

前言

本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定

起草。

本文件由衡水市市场监督管理局提出并归口。

本文件起草单位：衡水市综合检验检测中心、中裕铁信交通科技股份有限公司、恒为检验检测认证

（河北）集团有限公司。

本文件主要起草人：郭峰、赵朋朋、李光、车兵、李菁、赵亚广、王山虎、李英娣、苏耀。

I

DB1311/T039—2023

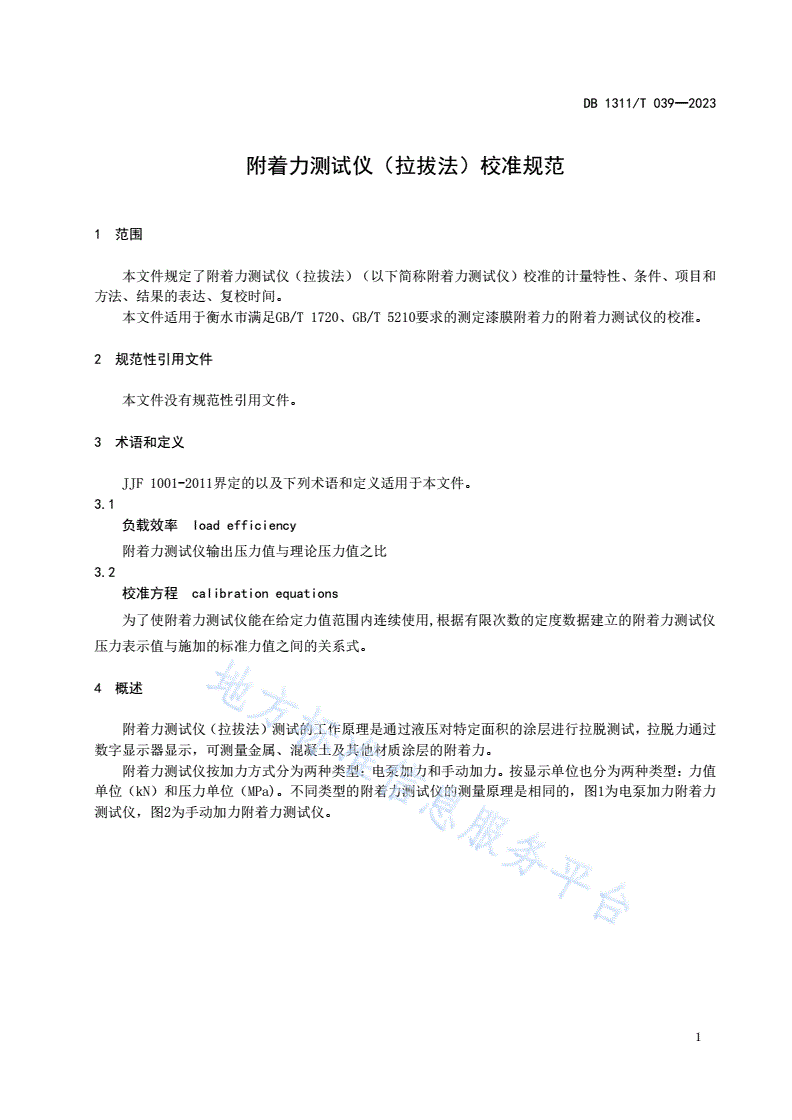

附着力测试仪（拉拔法）校准规范

1范围

本文件规定了附着力测试仪（拉拔法）（以下简称附着力测试仪）校准的计量特性、条件、项目和

方法、结果的表达、复校时间。

本文件适用于衡水市满足GB/T1720、GB/T5210要求的测定漆膜附着力的附着力测试仪的校准。

2规范性引用文件

本文件没有规范性引用文件。

3术语和定义

JJF1001-2011界定的以及下列术语和定义适用于本文件。

3.1

负载效率loadefficiency

附着力测试仪输出压力值与理论压力值之比

3.2

校准方程calibrationequations

为了使附着力测试仪能在给定力值范围内连续使用,根据有限次数的定度数据建立的附着力测试仪

压力表示值与施加的标准力值之间的关系式。

4概述

附着力测试仪（拉拔法）测试的工作原理是通过液压对特定面积的涂层进行拉脱测试，拉脱力通过

数字显示器显示，可测量金属、混凝土及其他材质涂层的附着力。

附着力测试仪按加力方式分为两种类型：电泵加力和手动加力。按显示单位也分为两种类型：力值

单位（kN）和压力单位（MPa)。不同类型的附着力测试仪的测量原理是相同的，图1为电泵加力附着力

测试仪，图2为手动加力附着力测试仪。

1

DB1311/T039—2023

标引序号说明：

1——USB数据接口

2——电源接口

3——显示屏

4——泵

5——锭子

图1电泵加力附着力测试仪

标引序号说明：

1——手柄

2——机架

3——泵

4——锭子

5——显示屏

图2手动加力附着力测试仪

5计量特性

附着力测试仪的计量特性见表1，校准记录见附录A。

2

DB1311/T039—2023

表1附着力测试仪的计量特性

序号校准项目名称技术要求备注

1锭子直径误差d±0.2 mm

2相对分辨力a±1.0%

3力值示值相对误差±1%示值为力值单位时校准该项目

f

4示值重复性R1%

5负载效率≥95%示值为力值单位时校准该项目

6校准条件

6.1环境条件

温度：15 ℃～25 ℃。

湿度：不大于80%RH。

校准时周围无影响标准器使用的其他环境。

6.2计量标准器

计量标准器的技术指标见表2。

表2计量标准器技术指标

序号标准器名称测量范围技术要求

1标准测力仪0kN～6kN0.3级

2游标卡尺0mm～40mm±0.03mm

7校准项目和校准方法

7.1校准项目

附着力测试仪的校准项目见表3。

表3附着力测试仪校准项目

序号校准项目名称备注

1锭子直径误差

2相对分辨力

3力值示值相对误差示值为力值单位时校准该项目

4示值重复性

5负载效率示值为力值单位时校准该项目

7.2校准方法

7.2.1外观检查
