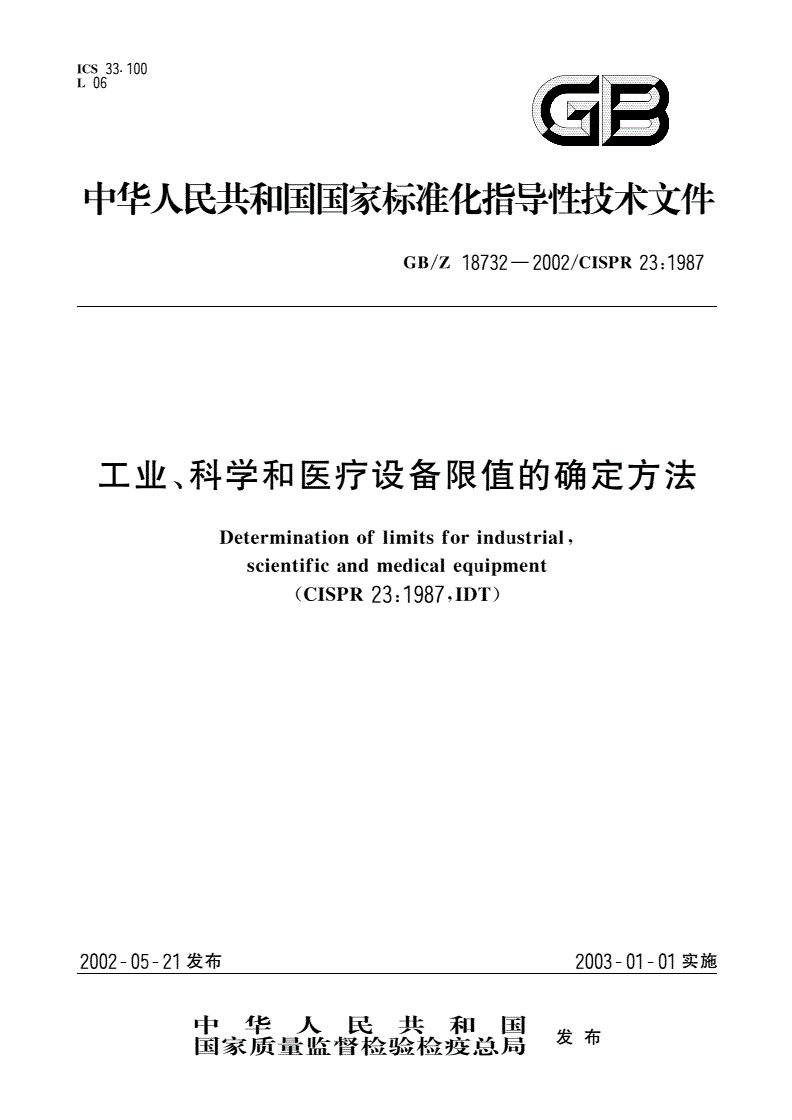

GB/Z 18732-2002 工业、科学和医疗设备限值的确定方法

ICS33100

L06疽日

中华人民共和国国家标准化指导It技术文件

GB/z18732一2002/CISPR23：1987

工业、科学和医疗设备限值的确定方法

Determinationoflimitsforindustrial

scientificandmedicalequipment

(CISPR23：1987，IDT）

2002一05一21发布2003一01一01实施

中华人民共和国

发布

国家质量监督检验检疫总局

GB/z18732-2002/CISPR23:1987

扭牙

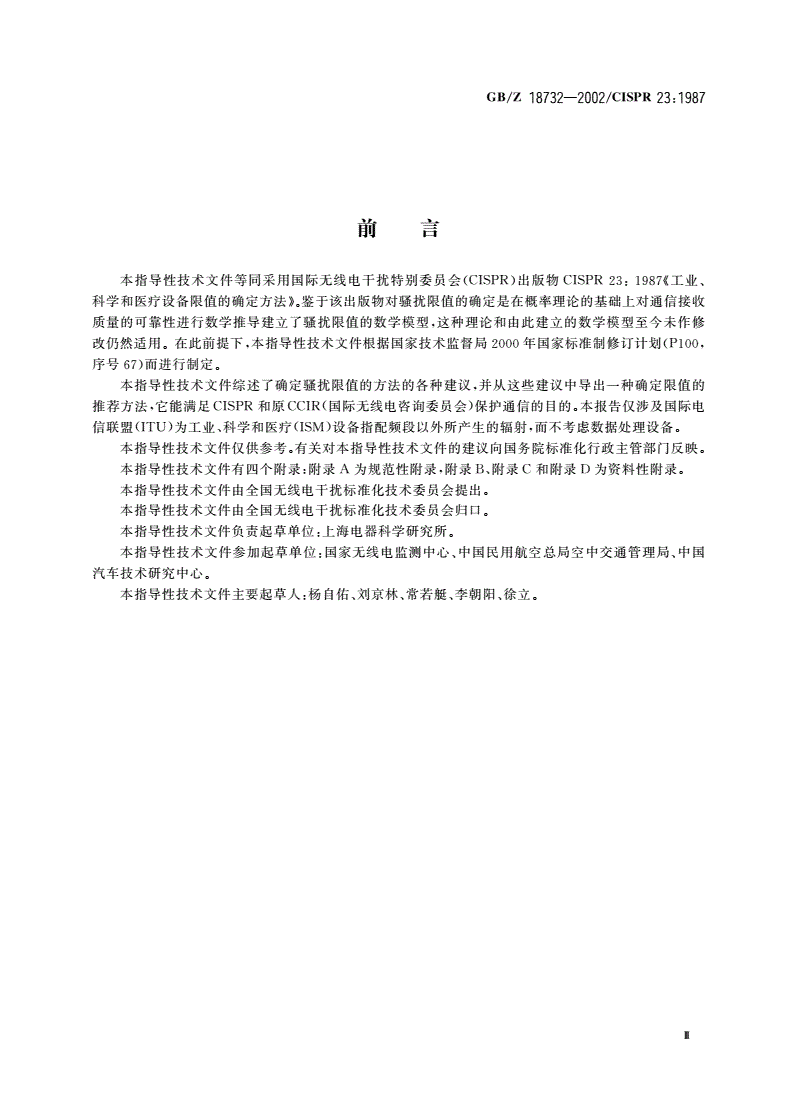

前．J

本指导性技术文件等同采用国际无线电干扰特别委员会（(CISPR）出版物CISPR23:1987《工业、

科学和医疗设备限值的确定方法》。鉴于该出版物对骚扰限值的确定是在概率理论的基础上对通信接收

质量的可靠性进行数学推导建立了骚扰限值的数学模型，这种理论和由此建立的数学模型至今未作修

改仍然适用。在此前提下，本指导性技术文件根据国家技术监督局2000年国家标准制修订计划(P100,

序号67）而进行制定。

本指导性技术文件综述了确定骚扰限值的方法的各种建议，并从这些建议中导出一种确定限值的

推荐方法，它能满足CISPR和原CCIR（国际无线电咨询委员会）保护通信的目的。本报告仅涉及国际电

信联盟（ITU）为工业、科学和医疗（ISM）设备指配频段以外所产生的辐射，而不考虑数据处理设备。

本指导性技术文件仅供参考。有关对本指导性技术文件的建议向国务院标准化行政主管部门反映。

本指导性技术文件有四个附录：附录A为规范性附录，附录B、附录C和附录D为资料性附录。

本指导性技术文件由全国无线电干扰标准化技术委员会提出。

本指导性技术文件由全国无线电干扰标准化技术委员会归口。

本指导性技术文件负责起草单位：上海电器科学研究所。

本指导性技术文件参加起草单位：国家无线电监测中心、中国民用航空总局空中交通管理局、中国

汽车技术研究中心。

本指导性技术文件主要起草人：杨自佑、刘京林、常若艇、李朝阳、徐立。

cs/z18732-2002/CISPR23:1987

工业、科学和医疗设备限值的确定方法

引言

本指导性技术文件的目的是评价CISPR限值在保护无线电通信免遭ISM设备干扰中所起的作

用，同时阐明CCIR和CISPR为此目的而对该限值进行的合作研究中所起的作用。综述确定限值方法

的各种建议，并从这些建议中导出一种确定限值的推荐方法，它能满足CISPR和CCIR保护通信的目

的。本指导性技术文件仅涉及ITU为ISM设备使用的指配频段以外所产生的辐射，而不考虑数据处理

设备。

2限值的推导

在推导限值过程中，所考虑的各种参数以及要求保护的主要业务都在表1中给出。附录提供了计算

限值的模型以及推导方法演变的历史背景资料。

2.1通信业务的保护

需要保护的有用信号场强和对不同类型的ISM设备所要求的保护比，与干扰源的保护距离，以及

计算中使用的衰减规律等都很重要。这些问题得到CCIR的支持是必不可少的。

2.2计算干扰限值的推荐模型

在预测来自射频源的干扰模型中，将通常所包括的各种因素列于表1的1（)一（10)的栏目中。通过

对需要保护的有用信号场强、保护比等参数指定适当的值，便可以确定保护各种通信业务不受ISM设

备干扰的最坏情况下的限值。然而，以最坏情况为基础的模型，从技术和经济上来说是不现实的，因为它

忽视了这样一个事实：很少存在因ISM设备造成干扰的情况。所以，考虑干扰出现的概率是极为重要

的。因此，在这个问题上，吸取世界各国的经验是有益的。目前尽管公认概率仅仅是一种估算方法。因

为如2.3所述，这里面还涉及到许多复杂的因素，确定各种业务的概率数值是迫切的，目前已有几个国

家正在进行这类研究。

2.3概率因子

不利因子同时存在的概率：

P＝尸1p..·...plo

式中：

P,—受干扰的接收机处在ISM辐射主瓣方向上的概率；

尸：—定向接收天线在干扰源方向上具有最大接收时的概率；

尸3—受干扰的接收机处于静止状态的概率；

PI-ISM设备在关键频率＿L产生干扰信号的概率；

P5,-－一相关谐波低于限值的概率；

P,一一所产生的某种类型的干扰信号会对接收系统产生显著影响的概率；

P,-ISM干扰源和接收系统同时运行的概率；

P,—干扰源处在可能产生干扰的距离内的概率；

P,-ISM辐射限值与被保护业务的服务区边界条件相符合的概率；

P,。一一建筑物造成衰减的概率。

GB/z18732-2002/CISPR23:1987

同时也应参考CCIR第829号报告：干扰概率的计算。

3限值的应用

以往CSIPR对每类设备只采用一个限值。这种方法过去对某些类别的设备是相当适用的，但要继

续采用这种方法变得越来越困难了。对所有ism设备仅采用一种限值可能正是CISPR的ism限值（见

附录B）未能被国际标准成功采用的主要原因之一。

因此，能广泛接受的意见是CISPR应对ism设备采用多种限值。然而，在定义限值的类别和它们

能应用于不同类型的ism设备方面，还有一些困难，这些问题正在积极的讨论。在ism限值推荐标准

最后确定之前，应找到解决的方法。

表1确定ism设备限值的表格法

（频率范围为0.15MHz-960MHz)

GB/z18732-2002/CISYR23:1987

表1续（）

距设备在试验场
