DB11/T 1665-2019 超低能耗居住建筑设计标准

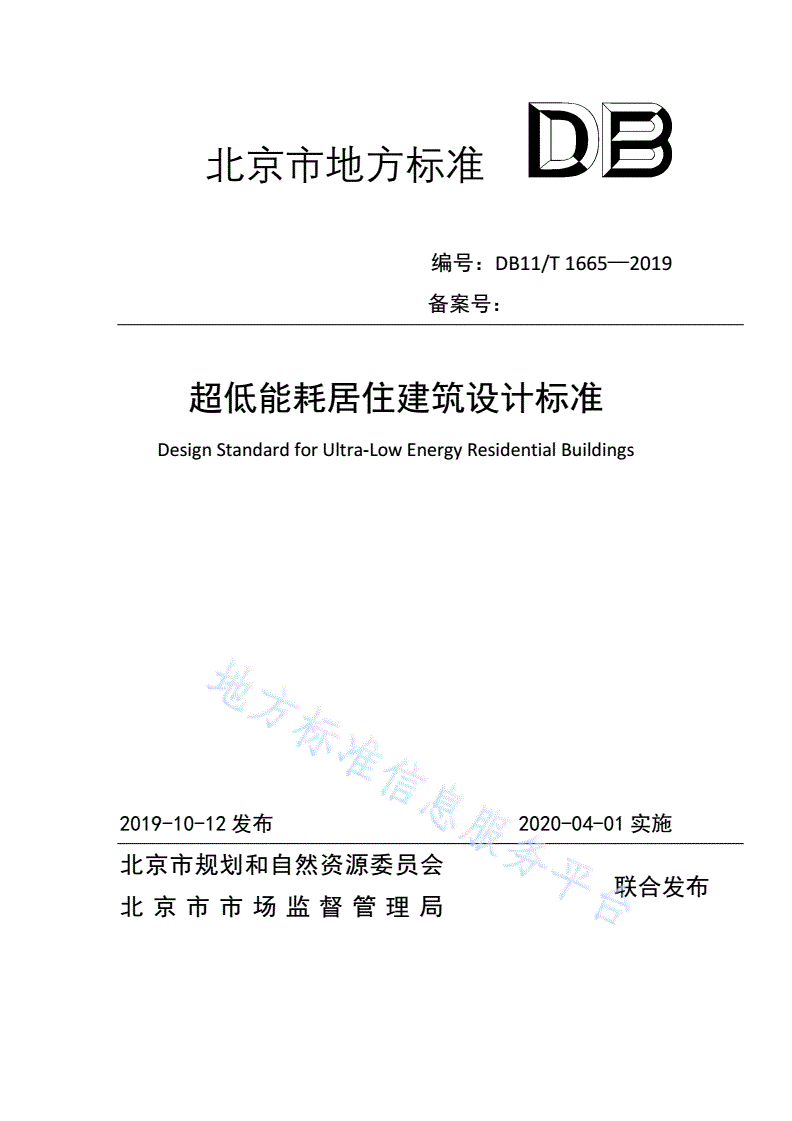

北京市地方标准

编号：DB11/T1665—2019

备案号：

超低能耗居住建筑设计标准

DesignStandardforUltra-LowEnergyResidentialBuildings

2019-10-12发布2020-04-01实施

北京市规划和自然资源委员会

联合发布

北京市市场监督管理局

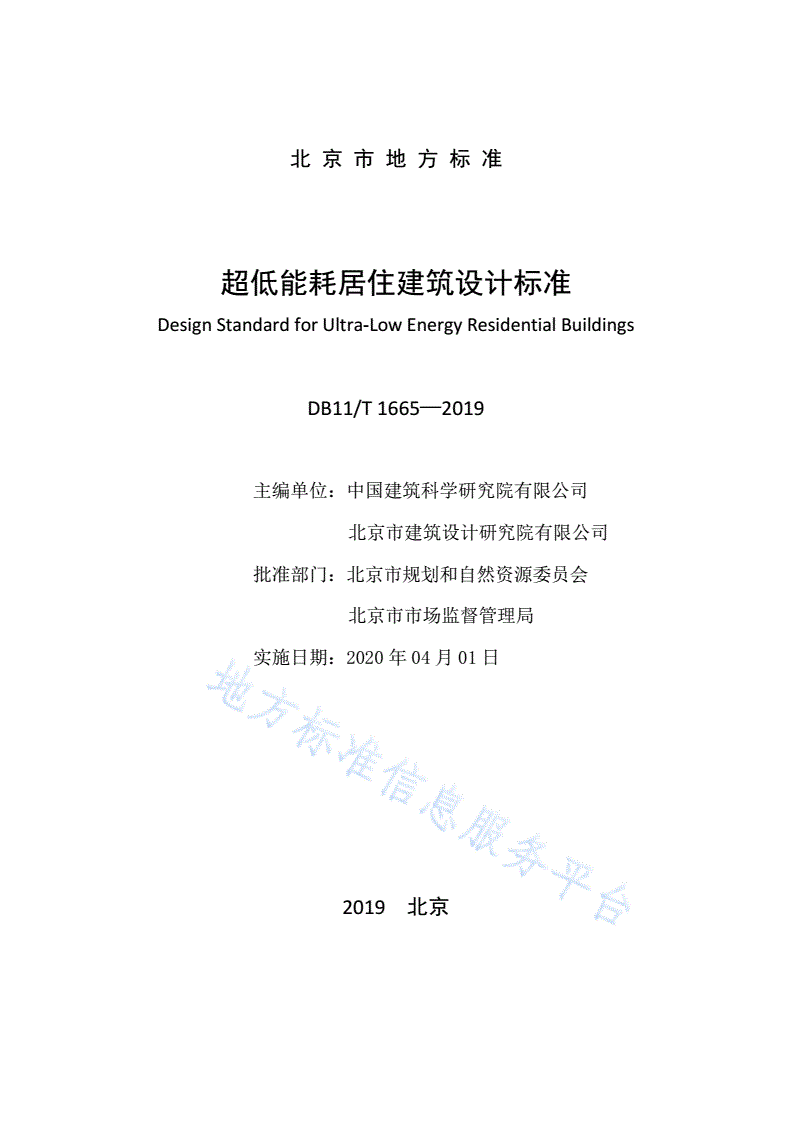

北京市地方标准

超低能耗居住建筑设计标准

DesignStandardforUltra-LowEnergyResidentialBuildings

DB11/T1665—2019

主编单位：中国建筑科学研究院有限公司

北京市建筑设计研究院有限公司

批准部门：北京市规划和自然资源委员会

北京市市场监督管理局

实施日期：2020年04月01日

2019北京

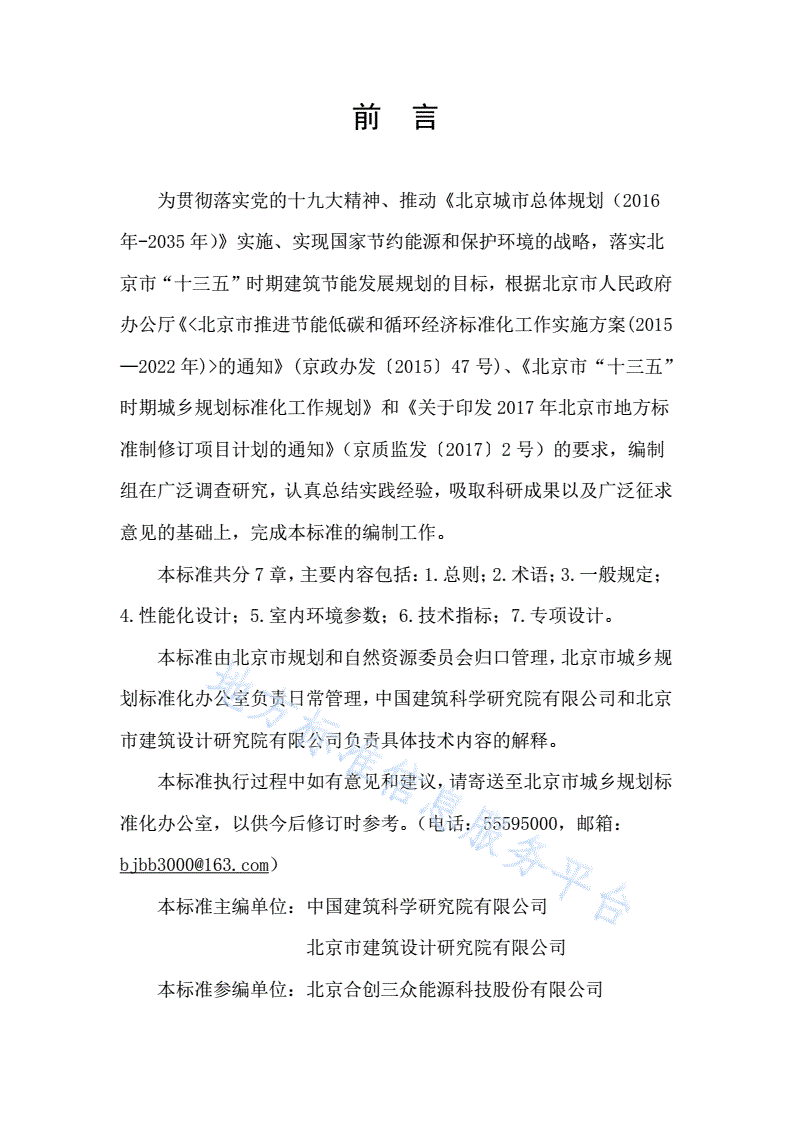

前言

为贯彻落实党的十九大精神、推动《北京城市总体规划（2016

年-2035年）》实施、实现国家节约能源和保护环境的战略，落实北

京市“十三五”时期建筑节能发展规划的目标，根据北京市人民政府

办公厅《<北京市推进节能低碳和循环经济标准化工作实施方案(2015

—2022年)>的通知》(京政办发〔2015〕47号)、《北京市“十三五”

时期城乡规划标准化工作规划》和《关于印发2017年北京市地方标

准制修订项目计划的通知》（京质监发〔2017〕2号）的要求，编制

组在广泛调查研究，认真总结实践经验，吸取科研成果以及广泛征求

意见的基础上，完成本标准的编制工作。

本标准共分7章，主要内容包括：1.总则；2.术语；3.一般规定；

4.性能化设计；5.室内环境参数；6.技术指标；7.专项设计。

本标准由北京市规划和自然资源委员会归口管理，北京市城乡规

划标准化办公室负责日常管理，中国建筑科学研究院有限公司和北京

市建筑设计研究院有限公司负责具体技术内容的解释。

本标准执行过程中如有意见和建议，请寄送至北京市城乡规划标

准化办公室，以供今后修订时参考。（电话：55595000，邮箱：

bjbb3000@163.com）

本标准主编单位：中国建筑科学研究院有限公司

北京市建筑设计研究院有限公司

本标准参编单位：北京合创三众能源科技股份有限公司

河北奥润顺达窗业有限公司

绿建大地建设发展有限公司

北京新业节能设备有限公司

江苏南通三建股份有限公司

珠海中建兴业绿色建筑设计研究院有限公司

天津格亚德新材料科技有限公司

森德（中国）暖通设备有限公司

科利瑞尔建筑系统（上海）有限公司

北京天正软件股份有限公司

本标准主要起草人员：徐伟、徐宏庆、邹瑜、于震、孙德宇、

王哲、陈曦、吴剑林、孔嵩、黄季宜、

杨玉忠、万成龙、柳澎、张时聪、李红霞、

魏贺东、黄永申、张军工、周炳高、曾伟清、

郭平安、郭占庚、刘叶锋、窦春伦

本标准主要审查人员：童悦仲、卢求、胡颐蘅、李丛笑、曲世琳、

陈琪、彭梦月

目次

1总则.........................................................................................................................1

2术语.........................................................................................................................2

3一般规定.................................................................................................................4

4性能化设计.............................................................................................................6

5室内环境参数.........................................................................................................8

6技术指标.................................................................................................................9

7专项设计...............................................................................................................11

7.1热桥处理.......................................................................................................11

7.2气密性...........................................................................................................12

7.3新风热回收...................................................................................................13

7.4供热供冷系统................................................................................................14

7.5卫生间与厨房通风.......................................................................................15

7.6电气与计量...................................................................................................16

附录A围护结构保温及构造做法............................................................................17

附录B外门窗设计选型及热工性能.........................................................................21

附录C能效指标计算方法.........................................................................................23

附录D建筑物碳排放计算方法.................................................................................30

本标准用词说明..........................................................................................................32

引用标准名录..............................................................................................................33

条文说明......................................................................................................................34

Contents

1GeneralProvisions..................................................................................................1

2Terms.......................................................................................................................2

3GeneralRequirements............................................................................................4

4PerformanceOrientedDesign................................................................................6

5IndoorEnvironmentParameters.............................................................................8

6EnergyCriteria.........................................................................................................9

7TechnicalMeasures...............................................................................................11

7.1Thermalbridgeprevention.............................................................................11

7.2Airtightness.....................................................................................................12

7.3Ventilationheatrecovery................................................................................13

7.4Heatingandcoolingsystem............................................................................14

7.5Ventilationinbathroomandkitchen..............................................................15

7.6Electricalsystemandmeteringsystem...........................................................16

AppendixAStructureandconstructionmethodofthermalinsulationinbuilding

envelope.......................................................................................................................17

AppendixBDesign,selectionandthermalperformanceofwindows·.....................21

AppendixCCalculationmethodofenergycriteria·...................................................23

AppendixDCalculationmethodofcarbonemission·...............................................30

Explanationofwordinginthisstandard....................................................................32

Listofquotedstandard·.............................................................................................33

Explanationofprovisions...........................................................................................34

1总则

1.0.1为贯彻国家和北京市有关节约能源、保护环境的法律、法规和政策，进一

步降低北京市居住建筑能耗，提升居住建筑品质，规范超低能耗居住建筑设计，

制定本标准。

1.0.2本标准适用于北京市新建、扩建和改建的住宅类超低能耗居住建筑节能设

计。

1.0.3超低能耗居住建筑设计除应符合本标准的规定外，还应符合国家和北京市

现行有关强制性标准的规定。

1

2术语

2.0.1超低能耗居住建筑ultra-lowenergyresidentialbuilding

适应气候特征和场地条件，通过被动式建筑设计最大幅度降低建筑供暖、空

调、照明需求，通过主动技术措施最大幅度提高能源设备与系统效率，充分利用

可再生能源，以最少的能源消耗提供舒适室内环境，且其室内环境参数和能效指

标符合本标准规定的居住建筑。

2.0.2性能化设计performanceorienteddesign

以建筑室内环境参数和能效指标为性能目标，利用建筑模拟工具，对设计方

案进行逐步优化，最终达到预定性能目标要求的设计过程。

2.0.3供暖年耗热量annualheatingdemand

为满足室内环境参数要求，按设定计算条件，计算出的单位套内使用面积年

累计消耗的、需由室内供暖设备供给的热量，单位为kWh/(m2·a)。

2.0.4供冷年耗冷量annualcoolingdemand

为满足室内环境参数要求，按设定计算条件，计算出的单位套内使用面积年

累计消耗的、需由室内供冷设备供给的冷量，单位为kWh/(m2·a)。

2.0.5供暖供冷及照明能耗综合值heating，coolingandlightingenergyconsumption

在设定计算条件下，单位套内使用面积年供暖（含通风）供冷及照明的终端

能耗量与可再生能源系统发电量，利用能源换算系数，统一换算到标准煤当量后，

两者的差值，单位为kWh/(m2·a)。

2.0.6建筑总能耗综合值totalbuildingenergyconsumption

建筑平均每户供暖、供冷、照明、生活热水、电梯、家电设备及炊事等全部

终端能耗与可再生能源系统发电量，利用能源换算系数，统一换算到标准煤当量

后，两者的差值，单位为kWh/户•a。

2.0.7户均建筑面积perhouseholdbuildingarea

2

单栋建筑总面积与其建筑总户数的比值，单位为m2/户。

2.0.8热桥thermalbridge

围护结构中热流强度显著增大的部位。

2.0.9建筑气密性airtightnessofbuildingenvelope

建筑在封闭状态下阻止空气渗透的能力。用于表征建筑或房间在正常密闭情

况下的无组织空气渗透量。通常采用压差实验检测建筑气密性，以换气次数N50，

即室内外50pa压差下换气次数来表征建筑气密性。

2.0.10气密层airtightnesslayers

由气密性材料和部件、抹灰层等形成的防止空气渗透的连续构造层。

2.0.11气密性材料airtightnessmaterial

对建筑外围护结构的缝隙进行密封、防止空气渗透的材料。

2.0.12防水透汽材料waterproofandvapor-permeablematerial

对建筑外围护结构的缝隙进行密封，兼具防水及允许水蒸气透出功能的材料。

2.0.13断热桥锚栓anti-thermalbridgefixer

通过特殊的构造设计，能有效减小或阻断锚钉热桥效应的锚栓。

2.0.14显热交换效率sensibleheatexchangeeffectiveness

对应风量的新风进口、送风出口温差与新风进口、回风进口温差之比。

2.0.15全热交换效率totalheatexchangeeffectiveness

对应风量的新风进口、送风出口焓差与新风进口、回风进口焓差之比。

3

3一般规定

3.0.1超低能耗居住建筑设计应采用性能化设计方法。

3.0.2超低能耗居住建筑设计应满足本标准第5章规定的室内环境参数和第6章

规定的能效指标要求，并应对热桥处理、气密性处理、新风热回收、供冷供热系

统、卫生间与厨房通风系统进行专项设计。

3.0.3建筑群的总体规划应有利于营造适宜的微气候。应通过优化建筑空间布局，

合理选择和利用景观、生态绿化等措施，夏季增强自然通风、减少热岛效应，冬

季增加日照，避免冷风对建筑的影响。建筑的主朝向宜为南北朝向，主入口宜避

开北向和西北向。

3.0.4超低能耗居住建筑设计应优先采用被动节能措施，充分利用天然采光、自

然通风，结合围护结构保温隔热和遮阳措施，降低建筑的用能需求。

3.0.5超低能耗居住建筑应保持较小的体形系数、适宜的窗墙比和较小的屋顶透

光面积比例，相关指标应满足《居住建筑节能设计标准》DB11/891相关规定。

3.0.6超低能耗居住建筑应采用高性能的建筑保温系统及门窗，选择时可按本标

准附录A和附录B确定。

3.0.7遮阳设计应根据房间的使用要求以及窗口所在朝向综合确定。南向宜采用

可调节外遮阳、可调节中置遮阳或水平固定外遮阳的方式。东向和西向外窗应采

用可调节外遮阳或可调节中置遮阳设施。在技术经济可行的前提下可采用变色玻

璃等选择性遮阳措施。

3.0.8应充分利用天然采光，地下空间宜采用设置采光天窗、采光侧窗、下沉式

广场（庭院）、光导管等措施，降低照明能耗。

4

3.0.9超低能耗居住建筑宜采用建筑光伏一体化系统。

3.0.10超低能耗居住建筑应进行全装修，并应采用建筑与装修一体化设计。室内

装修应采用无污染环境友好型材料及部品。

3.0.11超低能耗居住建筑设计不应低于北京市现行标准《绿色建筑评价标准》一

星级的要求。

5

4性能化设计

4.0.1性能化设计应根据本标准第5章及第6章规定的室内环境参数和能效指标

要求，通过能耗模拟计算分析，择优确定超低能耗居住建筑的设计方案。

4.0.2性能化设计宜采用协同设计的组织形式，景观、机电等各专业的设计或顾

问单位、使用单位、业主单位以及施工单位、造价单位等各相关方宜在建筑设计

阶段提出相关要求，并参与设计相关决策。

4.0.3性能化设计流程，宜符合下列要求：

1设定室内环境参数和能效指标；

2确定初步设计方案；

3利用能耗模拟计算软件等工具进行初步设计方案的定量分析及优化；

4分析优化结果并进行达标判定。当技术指标不能满足所确定的目标要求时，

应修改初步设计方案重新进行定量分析及优化，直至满足目标要求；

5确定最终设计方案；

6编制性能化设计报告。

4.0.4室内环境参数和能效指标应包括下列内容：

（1）空气温度和相对湿度、室内新风量、噪声等室内环境参数；

（2）供暖年耗热量，供冷年耗冷量，供暖供冷及照明能耗综合值，建筑总

能耗综合值及建筑气密性指标等能效指标；

4.0.5应根据建筑功能、环境资源条件和场地条件，以本标准规定的建筑供暖年

耗热量和供冷年耗冷量为约束条件，采用被动式建筑设计手段进行初步方案设计，

并应以初步设计方案作为定量分析及优化的基础。

4.0.6定量分析及优化应以建筑能效指标为约束条件，且建筑能效指标的计算方

法应符合本标准附录C的规定。

6

4.0.7进行设计方案定量分析与优化时，应针对建筑和设备的关键参数对建筑负

荷及能耗的影响开展定量分析，并在分析基础上进行参数的优化选取。

4.0.8性能化设计宜进行建筑全寿命期的经济效益分析，并在此基础上进行技术

措施的选取。

4.0.9达标判定时，应对下列内容进行验证：

（1）室内环境参数及能效指标是否满足本标准要求；

（2）能效指标计算方法是否符合本标准附录C的要求；

（3）选取的技术是否进行了技术经济分析。

4.0.10性能化设计完成后应提交性能化设计报告，性能化设计报告应包括下列内

容:

（1）建筑概况；

（2）室内环境参数及能效指标；

（3）关键参数的分析及优化报告；

（4）能效指标计算报告。

7

5室内环境参数

5.0.1超低能耗居住建筑主要房间室内热湿环境参数应符合表5.0.1规定。

表5.0.1超低能耗居住建筑主要房间室内热湿环境参数

室内热湿环境参数冬季夏季

温度（℃）≥20≤26

相对湿度（%）≥30①≤60

注：①冬季室内湿度不参与设备选型和能效指标的计算。

5.0.2超低能耗居住建筑室内新风量不应小于30（m3/h·人）。

5.0.3超低能耗居住建筑主要功能房间噪声昼间不应大于40dB（A）且夜间不应

大于30dB（A）。

8

6技术指标

6.0.1能效指标应符合表6.0.1规定。

表6.0.1能效指标

户均建筑面积≤60m2＞60m2

户均建筑面积(m2)建筑层数(层)

类别

＜40≥40≤34~13≥14

供暖年耗热量（kWh/m2·a）≤8≤10≤15≤12≤10

供冷年耗冷量（kWh/m2·a）≤35≤30≤18

供暖供冷及照明能耗综合值

≤50≤40

(kWh/m2·a)

建筑气密性

≤0.6

（换气次数N50）

注：能效指标中m2为套内使用面积；套内使用面积定义详见附录C。

6.0.2建筑总能耗综合值和使用阶段碳排放强度宜满足表6.0.2的规定。碳排放

强度的计算应符合附录D的规定。

表6.0.2建筑总能耗综合值和使用阶段碳排放强度

2222

类型≤60m60m＜≤135m＞135m

建筑总能耗综合值

≤88×-220≤78×-400≤42×+4460

（kWh/户·a）

碳排放强度（kg

≤≤

22723

CO2e/m·a）

22

注：为户均建筑面积，m；碳排放强度指标分母中的m为套内使用面积。

6.0.3围护结构的热工参数应满足表6.0.3-1和6.0.3-2规定的现行值的要求。

表6.0.3-1非透光围护结构平均传热系数

传热系数K（W/㎡·K）

围护结构部位

现行值目标值

屋面0.10＜k≤0.20k≤0.10

外墙0.15＜k≤0.20k≤0.15

地面及外挑楼板0.15＜k≤0.20k≤0.15

分隔非供暖房间与供暖房间的楼板0.30＜k≤0.50k≤0.30

9

分隔非供暖房间与供暖房间的隔墙1.20＜k≤1.50k≤1.20

与室外不直接接触的户门1.20＜k≤1.50k≤1.20

外门非透光部分1.0＜k≤1.20k≤1.0

表6.0.3-2透光围护结构平均传热系数

性能参数现行值目标值

传热系数K（W/㎡·K）0.80＜k≤1.0≤0.80

太阳得热系数冬季≥0.45≥0.45

SHGC夏季≤0.30≤0.30

注：太阳得热系数为包括遮阳（不含内遮阳）的综合太阳得热系数。

10

7专项设计

7.1热桥处理

7.1.1建筑围护结构应进行削弱或消除热桥的专项设计，外围护结构应保证保温

层的连续性。

7.1.2外墙无热桥设计应符合下列规定：

1、外结构性悬挑、延伸等宜采用与主体结构局部断开的方式。

2、外墙保温为单层保温时，宜采用锁扣方式连接；为双层保温时，应采用错缝

粘接方式。

3、墙角处宜采用成型保温构件。

4、保温层采用锚栓时，应采用断热桥锚栓。

5、应避免在外墙上固定导轨、龙骨、支架等可能导致热桥的部件；当必需固定

时，应在外墙上预埋断热桥的锚固件，并宜采用减少接触面积、增加隔热间层及

使用非金属材料等措施降低传热损失。

6、雨棚、门廊等外挑构件宜与墙体断开，设置独立基础，或在外墙上预埋断热

桥的锚固件连接固定。并宜采用减少接触面积、增加隔热间层及使用非金属材料

等措施降低传热损失。

7、穿墙管道与预留孔洞间隙应便于保温材料填充，预留孔洞直径宜大于管径

100mm以上，墙体结构或套管与管道之间应填充保温材料。

7.1.3外门窗无热桥设计应符合下列规定：

1、外门窗安装方式应根据墙体的构造方式进行优化设计。当墙体采用外保温系

统时，外门窗可采用整体外挂式安装，门窗框内表面宜与基层墙体外表面齐平。

装配式夹心保温外墙，外门窗宜采用内嵌式安装方式。

2、外门窗与基层墙体的连接件应采用阻断热桥的处理措施。外门窗框外表面与

基层墙体的连接处宜采用防水透汽材料密封，门窗内表面与基层墙体的连接处应

采用气密性材料密封。

3、窗户外遮阳设计应与主体建筑结构可靠连接，连接件与基层墙体之间应采取

11

阻断热桥的处理措施。

7.1.4屋面无热桥设计应符合下列规定：

1、屋面保温层应与外墙的保温层连续，不得出现结构性热桥；当采用分层保温

材料时，应分层错缝铺贴，各层之间应妥善粘接。

2、屋面保温层靠近室外一侧应设置防水层，防水层宜延续到女儿墙顶部盖板内；

屋面结构层上，保温层下应设置隔汽层；屋面隔汽层设计及排气构造设计应符合

现行国家标准《屋面工程技术规范》GB50345的规定。

3、女儿墙等突出屋面的结构体，其保温层应与屋面、墙面保温层连续，不得出

现结构性热桥。女儿墙、土建风道出风口等薄弱环节，宜设置金属盖板，以提高

其耐久性，金属盖板与结构连接部位，应采取避免热桥的措施。

4、穿屋面管道与预留洞口间隙应便于保温材料填充，预留孔洞直径宜大于管道

外径100mm以上。伸出屋面外的管道宜设置套管进行保护，套管与管道间应填充

保温材料，保温材料厚度不宜小于50mm。

5、落水管穿越女儿墙处，管道与预留孔洞间隙应便于保温材料填充，预留孔洞

直径宜大于管径100mm以上。

7.1.5地下室和地面无热桥设计应符合下列规定：

1、地下室外墙外侧保温层应与地上部分保温层连续，并应采用吸水率低的保温

材料；地下室外墙外侧保温层应延伸到地下冻土层以下，或完全包裹住地下结构

部分；地下室外墙外侧保温层内部和外部宜分别设置一道防水层，防水层应延伸

至室外地面以上，距离宜大于350mm；

2、无地下室时，地面保温与外墙保温应尽量连续、无热桥；如保温无法连续设

置，应在保温层断开处在两侧重叠搭接，减小热桥影响。

7.2气密性

7.2.1建筑围护结构气密层应连续并包围整个外围护结构，建筑设计施工图中应

明确标注气密层的位置。

12

7.2.2建筑外立面宜采用简洁的造型和节点设计，减少或避免出现气密性难以处

理的节点。

7.2.3选用气密性等级高的外门窗，气密性不应低于国家标准《建筑外门窗气密、

水密、抗风压性能分级及检测方法》GB/T7106规定的8级；外窗框与窗扇间宜

采用3道耐久性良好的密封材料密封，每个开启扇应至少设3个锁点。

7.2.4气密层应依托密闭性围护结构层并选择适用的气密性材料构成。

7.2.5穿越气密层的门洞、窗洞、电线盒、管线贯穿处等易发生气密性问题的部

位应进行针对性节点设计并对气密性措施进行详细说明。

7.2.6不同围护结构的交界处、以及排风等设备与围护结构交界处应进行气密性

节点设计，并对气密性措施进行详细说明。

7.3新风热回收

7.3.1超低能耗居住建筑应设置新风热回收系统。

7.3.2新风热回收装置采用全热回收型时，全热交换效率不应低于70%；采用显

热回收型时，显热交换效率不应低于75%。热回收装置的单位风量耗功率应小于

3

0.45W/(m/h)。

7.3.3新风热回收系统宜设置空气净化装置。空气净化装置对大于等于0.5μm

细颗粒物的一次通过计数效率宜高于80%，且不应低于60%。

7.3.4新风量应满足本标准规定的最低新风量要求，并宜根据去除室内污染物需

求适当提高新风量标准。

13

7.3.5新风系统宜分户独立设置，并按用户需求供应新风量。

7.3.6室内新风气流组织应满足各主要房间的新风量供应，新风宜从起居室和卧

室等主要活动区(送风区)流向卫生间和厨房等功能区(排风区)。

7.3.7新风机组应进行消声隔震处理，新风系统的风道和风口设计应满足室内噪

声要求。

7.3.8新风机组与室外连通的新风和排风管应安装保温密闭型电动风阀，并与系

统联动控制，保证建筑的气密性。

7.3.9新风热回收系统宜采取防冻措施。

7.3.10新风系统排风管、补风管、厨房排烟补风管等均应采取保温措施。

7.4供热供冷系统

7.4.1超低能耗居住建筑应设置供热供冷系统。

7.4.2供热供冷系统应综合考虑经济技术因素，优先选用空气源热泵、地源热泵

和多联机等系统形式。

7.4.3冷热源设计时，应考虑多能互补集成，优先利用可再生能源，并兼顾生活

热水需求。

7.4.4供热供冷机组应优先选用能效等级为一级的产品。机组能效比应满足表

7.4.4要求。

表7.4.4供冷供热机组能效等级要求

分散式房间空气调节器

14

制冷季节能源消耗效率单冷式5.40

（W.h）/（W.h）热泵型4.50

户式燃气供暖热水炉

η199

热效率（%）

η295

η1为供暖炉额定热负荷和部分热负荷(热水状态为50%的额定热负荷,供暖状态为30%的额定热负

荷)下两个热效率值中的较大值,η2为较小值。

空气源热泵机组

制热性能系数COP（W/W）热风型2.00

（低环境温度名义工况下）热水型2.30

多联式空调（热泵）机组

制冷综合性能系数IPLV（C）

6.00

（W.h）/（W.h）

电机驱动的蒸气压缩循环冷水(热泵)机组

制冷性能系数(COP)水冷式6.00

（W/W）风冷或蒸发冷却3.40

水冷式7.50

综合部分负荷制冷性能系数IPLV

风冷或蒸发冷却4.00

7.4.5循环水泵、通风机等用能设备应采用变频调速控制方式。

7.5卫生间与厨房通风

7.5.1卫生间和厨房通风应进行专项设计和方案论证。

7.5.2卫生间宜设独立的排风装置，并设置定时启停装置。卫生间不宜另设补风

系统，具备条件时可对卫生间排风进行排风热回收。

7.5.3有外窗的卫生间设计应有利于开启外窗，在非供暖及空调时间优先采用开

启外窗的自然排风方式。

7.5.4厨房宜设独立的排油烟补风系统；补风应从室外直接引入，引入口处应设

保温密闭型电动风阀，且电动风阀应与排油烟机联动；补风管道应作保温，补风

15

口宜设置在灶台附近。

7.6电气与计量

7.6.1应选择高效节能光源和灯具，并宜采用智能照明控制系统。宜选择LED光

源，其色容差、色度等指标应满足国家相关标准要求。

7.6.2变配电室的位置宜靠近用电负荷中心。

7.6.3变压器及用电设备宜选用能效等级1级的产品。

7.6.4电梯系统应采用节能控制及拖动系统，并应符合下列规定：

1当一个楼栋单元设有两台及以上电梯集中排列时，应具备群控功能；

2电梯无外部召唤，且电梯轿厢内一段时间无预设指令时，应自动关闭轿厢

照明及风扇；

3宜采用变频调速拖动方式，高层建筑电梯系统可采用能量回馈装置。

7.6.5超低能耗居住建筑应对公共区域和典型户型进行分类分项计量，并应符合

下列规定：

1对公共区域使用的冷、热、电等不同能源形式进行分类计量，并对照明、

电梯、风机、水泵等设备用电进行分项计量；

2对典型户型的供暖、供冷、照明、空调、插座的能耗进行分类分项计量。

7.6.6每户设置的分户计费电能表宜结合用电政策和实际工程需求，采用具有分

时段计费、双向费率计量、数据远传功能的智能电表。

7.6.7居住区宜设置能源监测系统，且能源监测数据宜对
