GB/T 18742.1-2002 冷热水用聚丙烯管道系统 第1部分：总则

GB/'r187421-2002

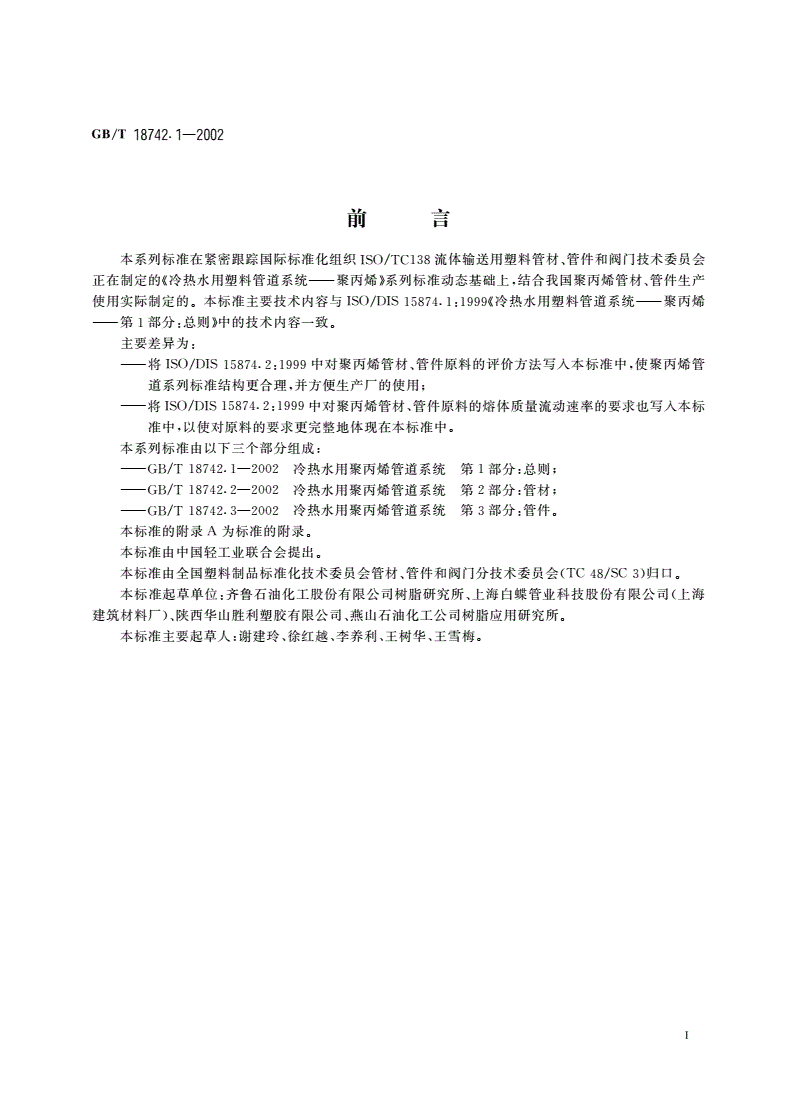

前言

本系列标准在紧密跟踪国际标准化组织ISO/TC138流体输送用塑料管材、管件和阀门技术委员会

正在制定的冷《热水用塑料管道系统—聚丙烯》系列标准动态基础上，结合我国聚丙烯管材、管件生产

使用实际制定的。本标准主要技术内容与ISO/DIS15874-1:1999《冷热水用塑料管道系统—聚丙烯

—第1部分:总则》中的技术内容一致。

主要差异为:

—将ISO/DIS15874.2:1999中对聚丙烯管材、管件原料的评价方法写入本标准中，使聚丙烯管

道系列标准结构更合理，并方便生产厂的使用;

—将ISO/DIS15874-2:1999中对聚丙烯管材、管件原料的熔体质量流动速率的要求也写人本标

准中，以使对原料的要求更完整地体现在本标准中。

本系列标准由以下三个部分组成:

--GB/T18742.1-2002冷热水用聚丙烯管道系统第1部分:总则;

-GB/T18742.2-2002冷热水用聚丙烯管道系统第2部分:管材;

—GB/T18742.3-2002冷热水用聚丙烯管道系统第3部分:管件。

本标准的附录A为标准的附录。

本标准由中国轻工业联合会提出。

本标准由全国塑料制品标准化技术委员会管材、管件和阀门分技术委员会(TC48/SC3)归口。

本标准起草单位:齐鲁石油化工股份有限公司树脂研究所、上海白蝶管业科技股份有限公司(上海

建筑材料厂)、陕西华山胜利塑胶有限公司、燕山石油化工公司树脂应用研究所。

本标准主要起草人:谢建玲、徐红越、李养利、王树华、王雪梅。

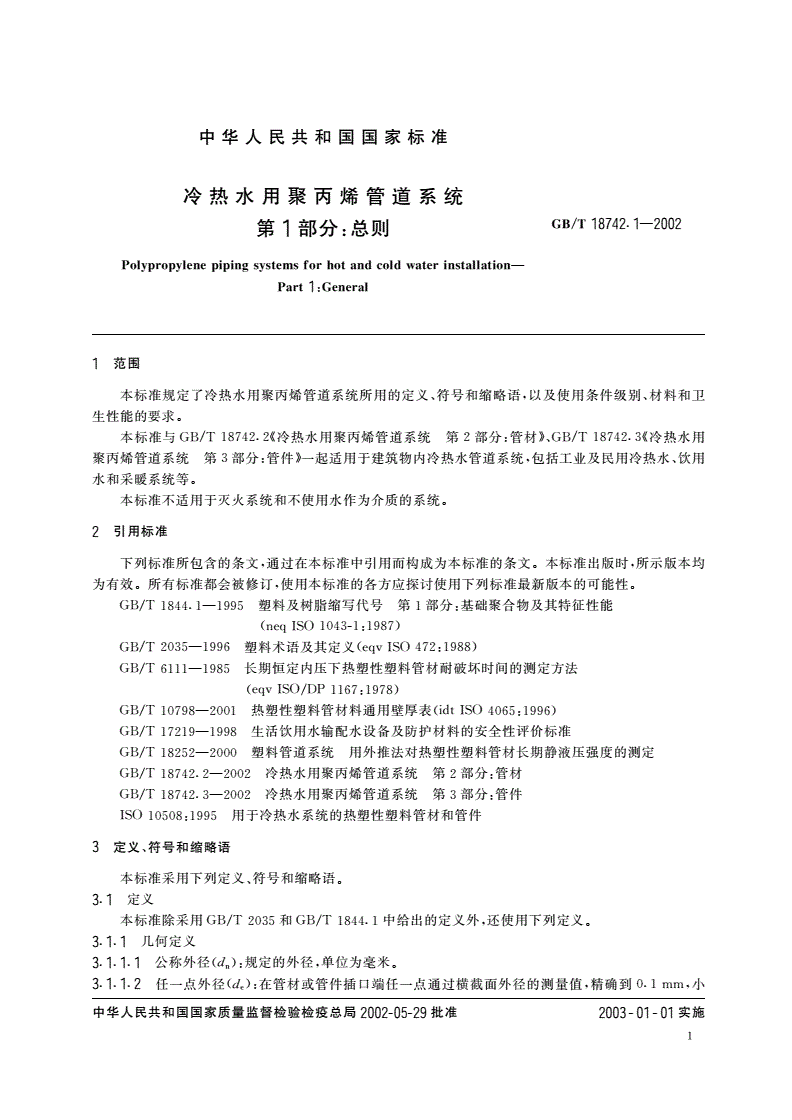

中华人民共和国国家标准

冷热水用聚丙烯管道系统

第1部分:总则GB/T18742.1-2002

Polypropylenepipingsystemsforhotandcoldwaterinstallation-

PartI:General

1范围

本标准规定了冷热水用聚丙烯管道系统所用的定义、符号和缩略语，以及使用条件级别、材料和卫

生性能的要求。

本标准与GB/T18742.2冷《热水用聚丙烯管道系统第2部分:管材》,GB/T18742.3((冷热水用

聚丙烯管道系统第3部分:管件》一起适用于建筑物内冷热水管道系统，包括工业及民用冷热水、饮用

水和采暖系统等。

本标准不适用于灭火系统和不使用水作为介质的系统.

2引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均

为有效，所有标准都会被修订.使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB/T1844.1-1995塑料及树脂缩写代号第1部分:基础聚合物及其特征性能

(neqISO1043-1:1987)

GB/T2035-1996塑料术语及其定义(eqvISO472:1988)

GB/"I'6111-1985长期恒定内压下热塑性塑料管材耐破坏时间的测定方法

(eqvISO/DP1167:1978)

GI3/T10798-2001热塑性塑料管材料通用壁厚表(idtISO4065;1996)

GB/T17219-1998生活饮用水输配水设备及防护材料的安全性评价标准

GB/T18252-2000塑料管道系统用外推法对热塑性塑料管材长期静液压强度的测定

GI3/T18742.2-2002冷热水用聚丙烯管道系统第2部分:管材

GB/T18742.3-2002冷热水用聚丙烯管道系统第3部分:管件

ISO10508:1995用于冷热水系统的热塑性塑料管材和管件

3定义、符号和缩略语

本标准采用下列定义符号和缩略语。

3.1定义

本标准除采用GB/T2035和GB/T1844.1中给出的定义外，还使用下列定义。

3.1.1几何定义

3.11.1公称外径(d.):规定的外径，单位为毫米。

3.1.1.2任一点外径(试):在管材或管件插口端任一点通过横截面外径的测量值，精确到。1mm，小

中华人民共和国国家质.监督检验检痊总局2002-05-29批准2003-01一01实施

GB/T187421-2002

数点后第二位非零数字进位。

3.1.1.3平均外径(d-):管材或管件插口端的任一横截面外圆周长的测量值除以x(--3.142)所得的

值，精确到。.1mm，小数点后第二位非零数字进位。

3.1.1.4最小平均外径(d,.,-.):平均外径的最小值，它等于公称外径。

3.1.，5最大平均外径(d,.,-.):平均外径的最大值。

31.1.6承口的平均内径(峨砂:承口长度中点，互相垂直的两个内径测量值的算术平均值。

3门1.7不圆度:管材或管件插口端同一横截面测量最大外径与最小外径的差值，或者承口端同一横

截面测量最大内径与最小内径的差值，单位为毫米。

3门1.8公称壁厚((e):管材或管件壁厚的规定值，单位为毫米。

3.1.1.9任一点壁厚(e):管材或管件圆周上任一点壁厚的测量值，精确到。.1mm，小数点后第二位非

最小壁厚((e-.):管材或管件圆周上任一点壁厚的最小值，它等于公称壁厚。

最大壁厚((em):管材或管件圆周上任一点壁厚的最大值。

管系列((S):根据GB/T10798，用以表示管材规格的无量纲数值系列，可按式((1)计算。

_d}一e.

。=万e,万二‘““’”‘”””’‘““““”‘”””””“(1)

公称外径,mm;

e公称壁厚,mm.

3.1.2与使用条件有关的定义

3.1.2.1公称压力((PN)管材在20℃使用时允许的最大工作压力，单位为兆帕。

3.1.2.2设计压力(Pp):管道系统压力的最大设计值，单位为兆帕。

3.1.2.3静液压应力(的:以水为介质，管材受内压时管壁内的环应力，用式((2)近似计算，单位为兆帕。

(d,m一e}o)

口=尸·……，·················.·······……(2)

2em,.

式中:P—管道所受内压，MPa;

d,.-一管的平均外径，】刀】1I书

em—管的最小壁厚mm,.

31.2.4设计温度(TD):系统设计的输送水的温度或温度组合。

3.1.2.5最高设计温度(T}):仅在短时间内出现的TD最高值。

3.1.2.6故障温度(T..,):系统超出控制极限时出现的最高温度。

3.1.2.7冷水温度(T-0输送冷水的温度，最高接近25'C。设计时用20'C.

3.1.2.8采暖装置用的处理水:采暖装置用的含添加剂的水，对系统无有害影响。

3.1.3与材料性能有关的定义

3}1}3}1预测的长期静液压强度的置信下限(QLPL):一个与应力有相同的量纲的量，单位为兆帕。它表

示在温度T和时间t预测的静液压强度的97.50a置信下限。

3.1.3.2设计应力(QD):对于给定的使用条件所允许的应力，单位为兆帕。对管材材料为aDP，对塑料管

件材料为。OF.

31.3.3总使用系数(C):一个大于I的系数，考虑了未在置信下限LPL体现出的管道系统的性能和

使用条件。

3.1.4有阻隔层的管材:具有一层薄的阻隔层的塑料管材，例如用于防止或大幅度降低通过管壁的气

体渗漏和光线穿透，其设计应力要求与基础聚合物((PP)完全一致。

3.2符号

C总使用系数

d:外径(任一点)

Gs/T187421-2002

d-:平均外径

叭川T.最小平均外径

dl.，:最大平均外径

d,,:公称外径

d-:承C1的平均内径

。:任一点的壁厚

‘:任一点的最大壁厚

“n:任一点的最小壁厚

P:公称壁厚

P:内部静液压压力

PN:公称压力

尸:设计压力

I，’:温度

haa1J:冷水温度

I。设计温度

hmel:故障温度

T.-:最高设计温
